NZXT Boom Arm - Mikrofonhandbuch

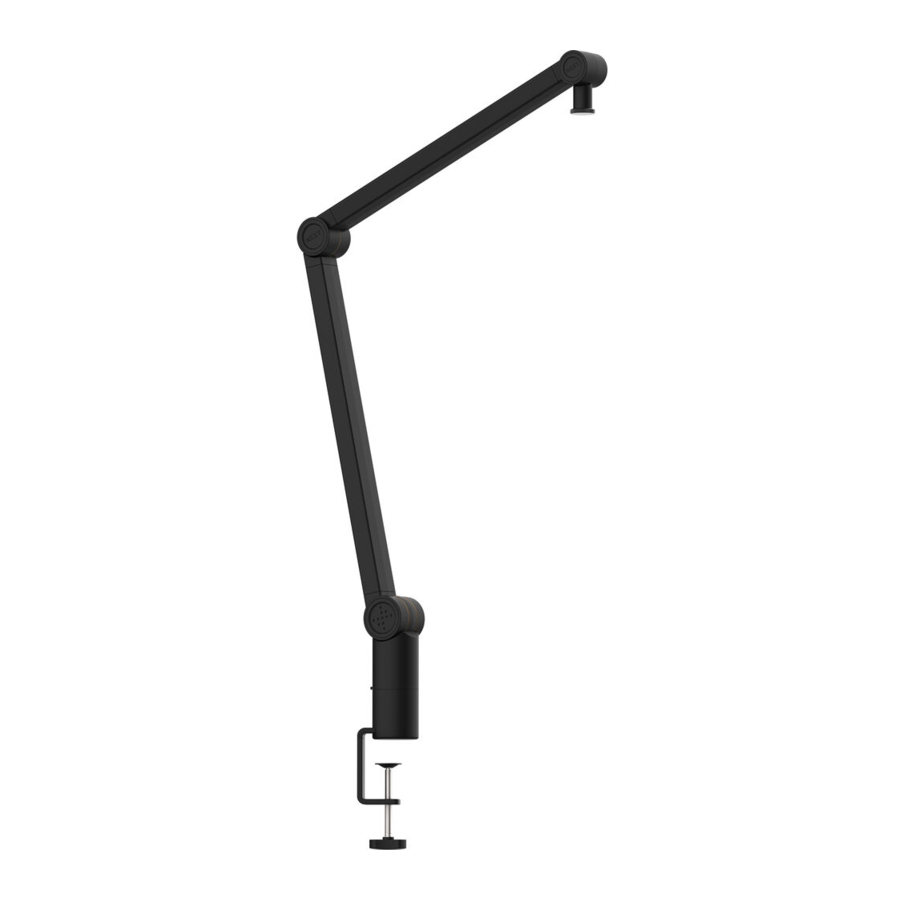

ÜBER DEN BOOM ARM

Der Boom Arm fügt sich nahtlos in jede Gaming-Station ein. Leichtgängige Arme erleichtern die Einstellung, während eine versteckte Kabelführung USB- und XLR-Kabel sauber organisiert. Ungestört spielen dank versteckter Federn, die einen leisen Betrieb gewährleisten.

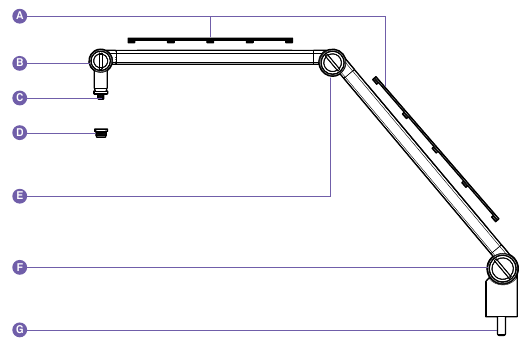

LIEFERUMFANG & BESCHREIBUNG

1. Kabelkanalabdeckungen
2. OBERES Gelenk
3. Mikrofonanschluss
4. Adapter von 3/8"-Buchse auf 5/8"-Stecker
5. MITTLERES Gelenk
6. UNTERES Gelenk
7. Tischklemmen-Anschlusspunkt

TISCHKLEMMEN-BEFESTIGUNGSSYSTEM

8. Boom Arm Anschlusspunkt
9. Tischklemmmechanismus
10. Gegen den Uhrzeigersinn drehen zum Festziehen

EINRICHTUNG DES BOOM ARM

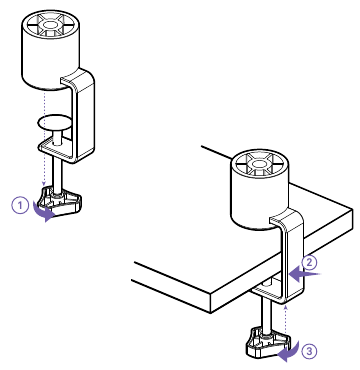

SCHRITT 1: TISCHBEFESTIGUNGSSYSTEM AM TISCH ANBRINGEN

Der Boom Arm wird mit einem Tischbefestigungssystem für eine einfache Installation geliefert.

1. Lockern Sie den Klemmmechanismus, indem Sie den Griff im Uhrzeigersinn drehen.
2. Platzieren Sie den Mechanismus an der gewünschten Stelle auf Ihrem Schreibtisch. Stellen Sie sicher, dass der Boom Arm Anschlusspunkt flach auf der Tischplatte aufliegt.
3. Ziehen Sie den Klemmmechanismus fest, indem Sie den Griff gegen den Uhrzeigersinn drehen. Die Unterseite des Mechanismus sollte flach an der Unterseite Ihres Schreibtisches anliegen.

SCHRITT 2: ANBRINGEN DES BOOM ARM AM TISCHBEFESTIGUNGSSYSTEM

Führen Sie das männliche Ende der Tischbefestigungsstange des Boom Arm in das weibliche Ende der Tischklemme ein.

HINWEIS

• Die maximale Tischplattendicke für das Tischbefestigungssystem beträgt 5 cm.

SCHRITT 3-1:
Der Boom Arm ist für 3/8"-Steckeranschlüsse (männlich) vorbereitet.

• Wenn Sie das NZXT Capsule USB Mikrofon verwenden, stecken Sie den mitgelieferten Adapter von 1/4"-Stecker (männlich) auf 3/8"-Buchse (weiblich) in die Unterseite des Mikrofons und befestigen Sie dann das Mikrofon mit dem Adapter am 3/8"-Steckeranschluss (männlich) des Boom Arm.

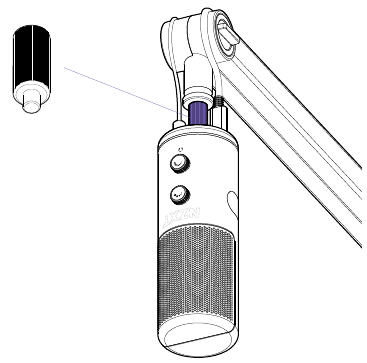

SCHRITT 3-2:

• Wenn Ihr Mikrofon für ein US-Standard-5/8"-Gewinde (weiblich) ausgelegt ist, befestigen Sie den mit dem Boom Arm gelieferten Adapter von 3/8"-Buchse auf 5/8"-Stecker.

SCHRITT 3-3:

• Entfernen Sie die Kabelkanalabdeckungen.
• Führen Sie das USB-Kabel und das Headset-Kabel oder das XLR-Kabel in das Mikrofon ein.

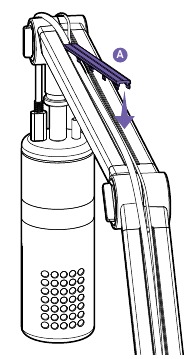

SCHRITT 3-4:

• Legen Sie die Kabel in die freigelegten Kabelkanäle.
• Setzen Sie die Kabelkanalabdeckungen vorsichtig wieder in die Kabelkanäle ein.

SCHRITT 4: MIKROFON POSITIONIEREN

• Nachdem das Mikrofon sicher am Boom Arm befestigt ist, positionieren Sie das Mikrofon an der gewünschten Stelle.
• Falls nötig oder gewünscht, ziehen Sie die Gelenkpunkte fest.

GRUNDLEGENDE FEHLERSUCHE

WENN IHR BOOM ARM IN DER TISCHKLEMME LOSE SITZT...

• Stellen Sie sicher, dass der Klemmmechanismus fest angezogen ist und sowohl an der Ober- als auch an der Unterseite Ihres Schreibtisches flach anliegt.

WENN IHR MIKROFON HERUNTERHÄNGT...

• Ziehen Sie die Gelenkpunkte etwas fester an, insbesondere das untere und mittlere Gelenk.

SUPPORT

• Wenn Sie ein Problem haben und weitere Hilfe zur Lösung benötigen, kontaktieren Sie uns bitte per E-Mail unter: support@nzxt.com

SUPPORT UND SERVICE

Wenn Sie Fragen oder Probleme mit dem von Ihnen gekauften NZXT-Produkt haben, zögern Sie bitte nicht, uns über unser Support-System zu kontaktieren. nzxt.com/customer-support

Bitte fügen Sie eine detaillierte Beschreibung Ihres Problems und Ihren Kaufnachweis bei. Für Kommentare und Vorschläge können Sie unserem Designteam eine E-Mail senden an designer@nzxt.com. Abschließend möchten wir uns bei Ihnen für Ihre Unterstützung durch den Kauf dieses Produkts bedanken.

Für weitere Informationen über NZXT besuchen Sie uns bitte online. NZXT Webseite: NZXT.com
