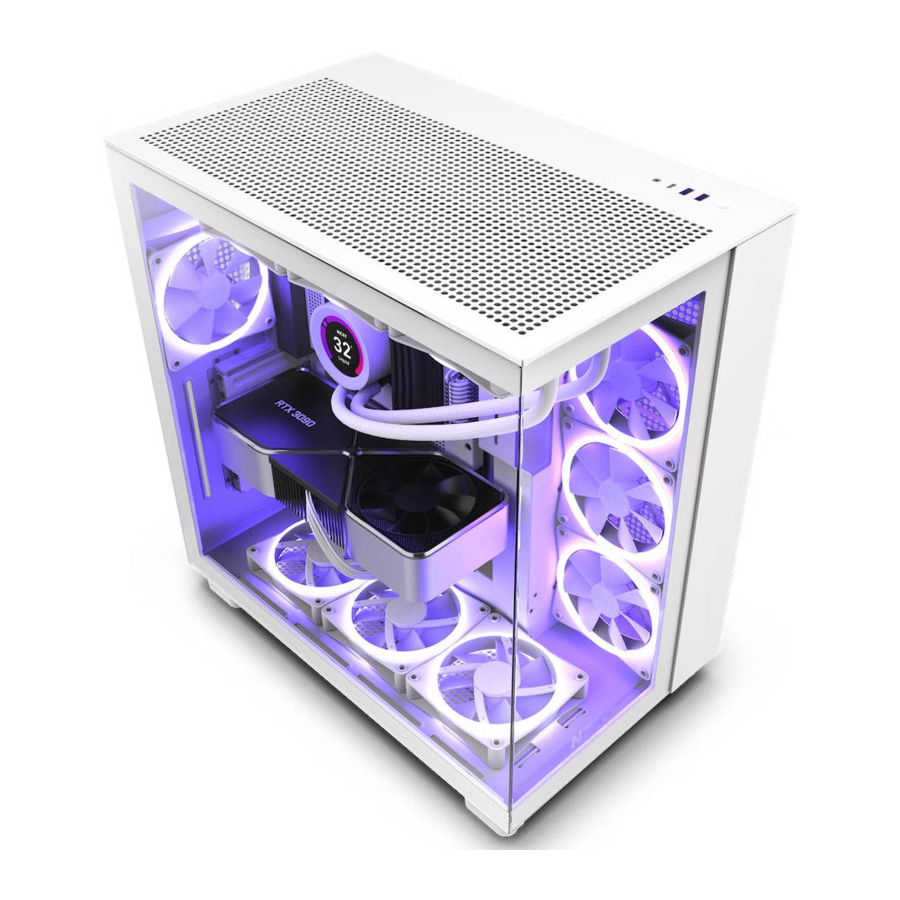

NZXT H9 FLOW - MID-TOWER AIRFLOW Gehäusehandbuch

PRODUKTINFORMATIONEN

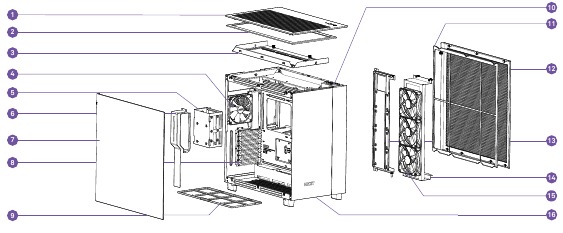

EXPLOSIONSZEICHNUNG

1. Oberes Mesh-Panel
2. Oberer Filter
3. Obere Kühlerhalterung
4. Hinterer Abluftlüfter
5. Hinterer Abluftlüfter
6. Kabelhalterung
7. Hartglas-Panel
8. PCIe-Einsatz

9. Unterer Filter
10. Vorderes I/O-Modul
11. Rechter Seitenfilter
12. Rechtes Seitenpanel
13. SSD-Montagehalterung
14. Rechte Seiten-Kühlerhalterung
15. Rechter Seitenlüfter
16. Vorderes Hartglas-Panel

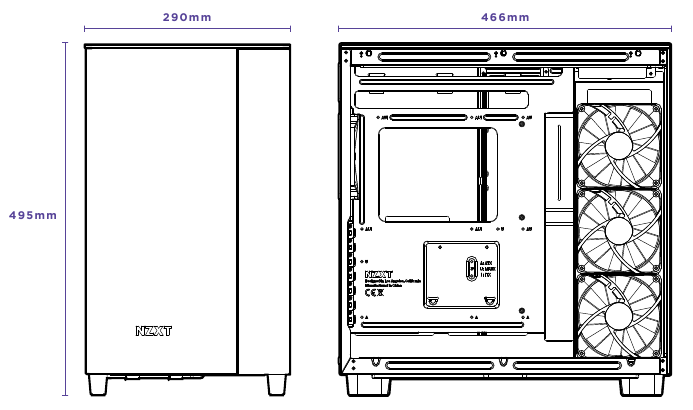

ABSTÄNDE UND SPEZIFIKATIONEN

ZUBEHÖRBOX

1. Sechskantschraube 6-32 x 6mm
   Netzteilinstallation

2. Schraube 6-32 x 5mm
   Mainboard-Installation, 3,5-Zoll-Festplatteninstallation

3. Schraube M3 x 5mm
   2,5-Zoll-Festplatteninstallation


4. Schraube KB5 x 10mm
   Lüfterinstallation

5. Kabelbinder
   Kabelmanagement


KOMPONENTEN & ANSCHLÜSSE

KABELANSCHLÜSSE

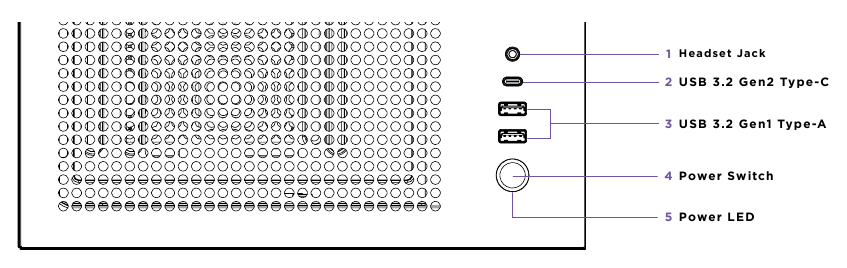

TASTEN UND I/O

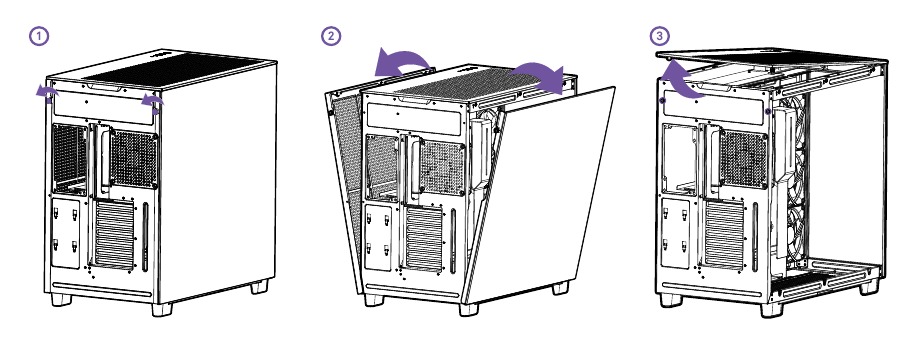

PANELENTFERNUNG

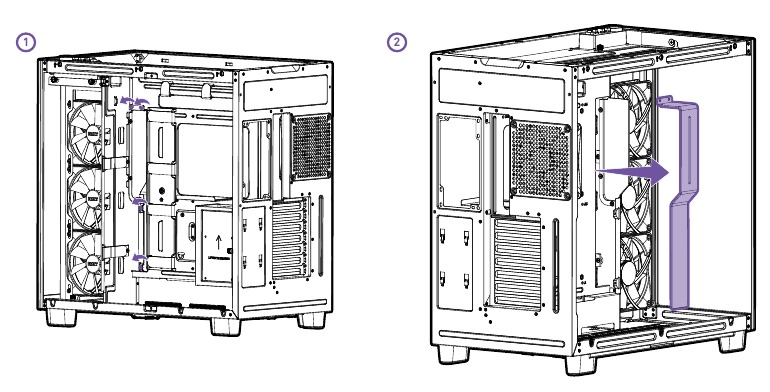

ENTFERNUNG DER KABELHALTERUNG

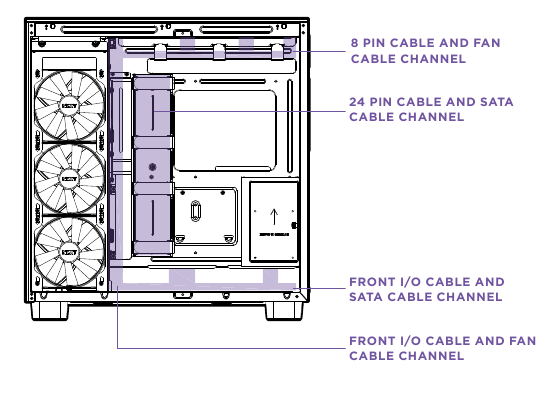

KABELMANAGEMENTSYSTEM

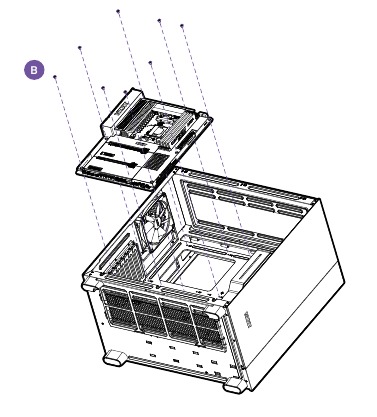

MAINBOARD-INSTALLATION

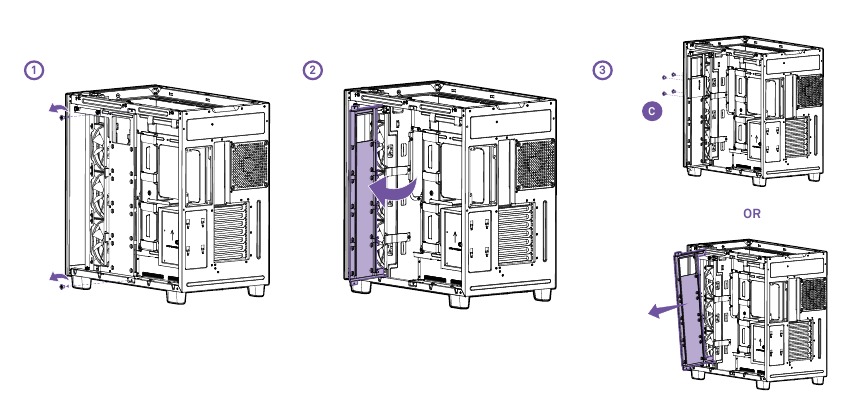

SSD-LAUFWERK-INSTALLATION

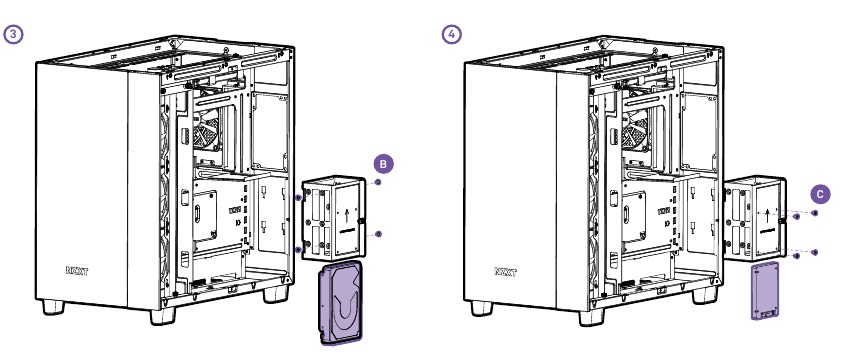

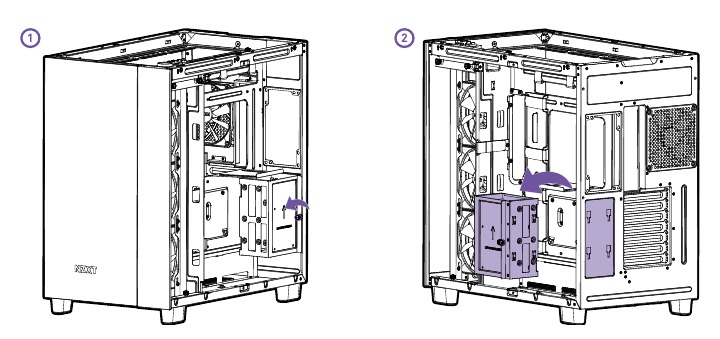

HDD-LAUFWERK-INSTALLATION

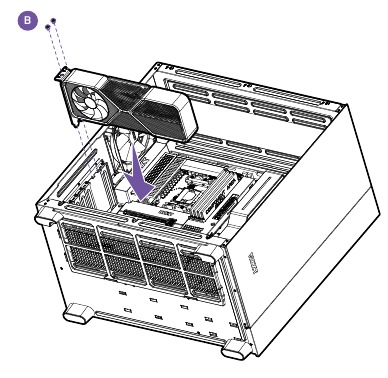

ERWEITERUNGSKARTEN-INSTALLATION

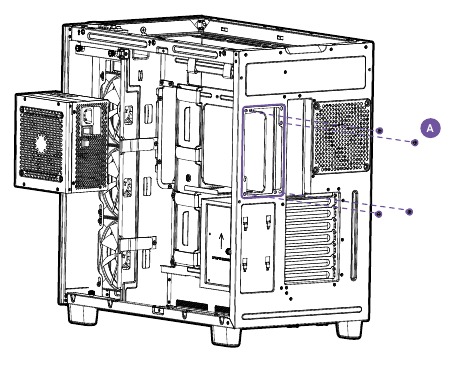

NETZTEILINSTALLATION

Installieren Sie das Netzteil so, dass der Lüfter nach außen zeigt.

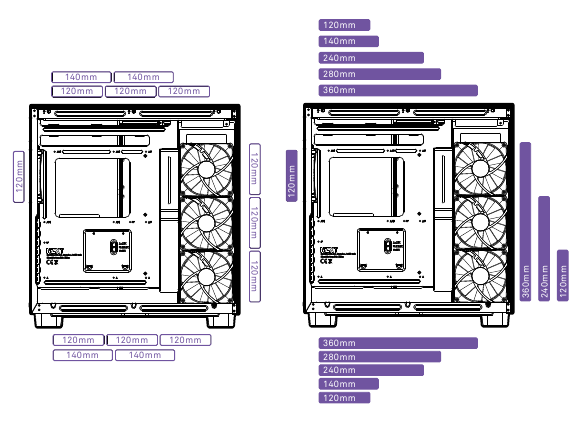

LÜFTER- & RADIATORUNTERSTÜTZUNG

LÜFTER
Oberseite: 3 x 120mm / 2 x 140mm
Seite: 3 x 120mm
Rückseite: 1 x 120mm
Unterseite: 3 x 120mm / 2 x 140mm

RADIATOR
Oberseite: Bis zu 360mm
Seite: 120mm/240mm/360mm
Rückseite: Bis zu 120mm
Unterseite: Bis zu 360mm

LÜFTER- & RADIATORINSTALLATION

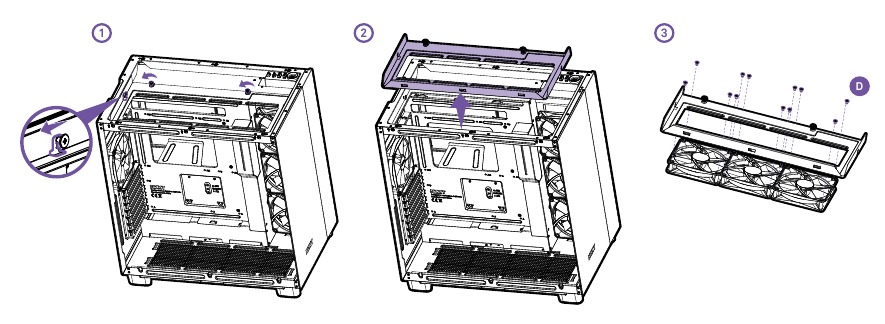

OBERER LÜFTER

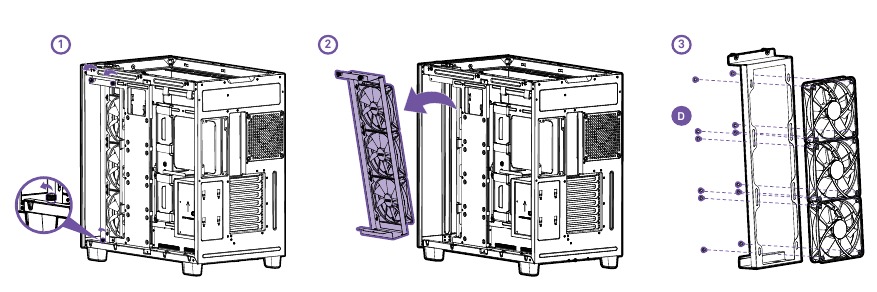

RECHTER SEITENLÜFTER

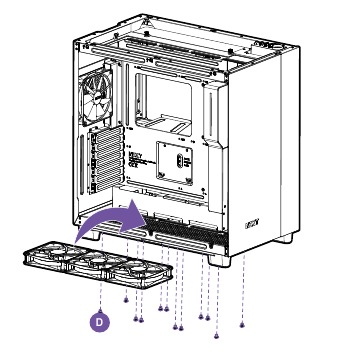

UNTERER LÜFTER

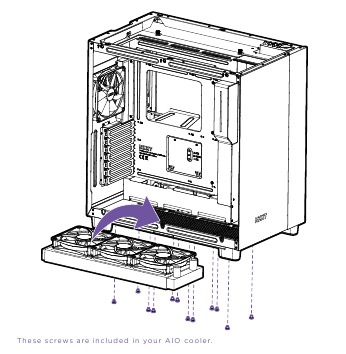

UNTERER RADIATOR

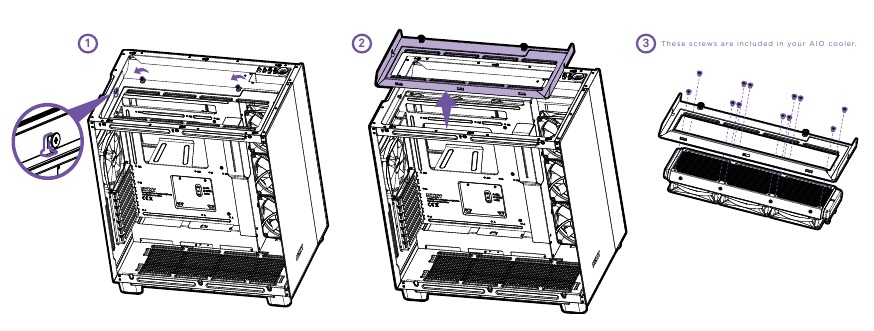

OBERER RADIATOR

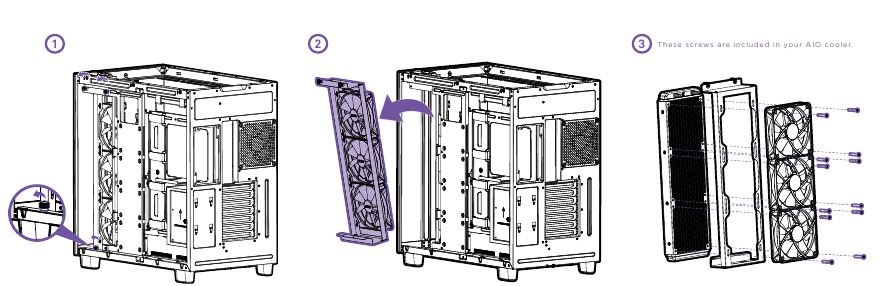

RECHTER SEITENRADIATOR

SUPPORT UND SERVICE

Wenn Sie Fragen oder Probleme mit dem von Ihnen erworbenen NZXT-Produkt haben, zögern Sie bitte nicht, uns über unser Support-System zu kontaktieren.
support.nzxt.com
Bitte fügen Sie eine detaillierte Problembeschreibung und Ihren Kaufbeleg bei. Für Kommentare und Vorschläge können Sie unserem Designteam eine E-Mail senden an designer@nzxt.com. Abschließend möchten wir uns bei Ihnen für Ihre Unterstützung durch den Kauf dieses Produkts bedanken. Für weitere Informationen über NZXT besuchen Sie uns bitte online.
NZXT Webseite: NZXT.com
