PowerSmart DB8602C - Rasenmäher-Handbuch

TECHNISCHE DATEN

EINLEITUNG

Dieses Handbuch enthält Informationen zum sicheren Betrieb und zur Wartung dieses Produkts. Es wurden alle Anstrengungen unternommen, um die Richtigkeit der Informationen in diesem Handbuch zu gewährleisten. PowerSmart^® behält sich das Recht vor, dieses Produkt und die Spezifikationen jederzeit und ohne vorherige Ankündigung zu ändern.
Bitte halten Sie dieses Handbuch während der gesamten Lebensdauer des Rasenmähers für alle Benutzer zugänglich.
Dieses Handbuch enthält spezielle Hinweise, die auf potenzielle Sicherheitsbedenken, Schäden am Rasenmäher sowie hilfreiche Betriebs- und Wartungsinformationen aufmerksam machen. Bitte lesen Sie alle Informationen sorgfältig durch, um Verletzungen und Maschinenschäden zu vermeiden.

FRAGEN? PROBLEME?
Bitte kontaktieren Sie unsere Kundendienstabteilung bei Fragen und/oder Kommentaren, entweder per E-Mail:
support@amerisuninc.com, oder gebührenfrei unter (872) 314-0005. Wir sind Mo-Fr 9-17 Uhr EST erreichbar, um Ihnen bei der Lösung von Problemen zu helfen, die auftreten könnten.

HINWEIS BEZÜGLICH DER EMISSIONEN
Motoren, die nach den US-amerikanischen EPA-Emissionsvorschriften für SORE (Small Off Road Equipment) zertifiziert sind, sind für den Betrieb mit normalem unverbleitem Benzin zertifiziert und können die folgenden Emissionskontrollsysteme umfassen:
(EM) Motormodifikationen und (TWC) Drei-Wege-Katalysator (falls vorhanden).

SICHERHEITSHINWEISE

Bevor Sie diesen Rasenmäher in Betrieb nehmen, lesen und beachten Sie alle Warnhinweise, Vorsichtsmaßnahmen und Anweisungen auf dem Rasenmäher und in dieser Bedienungsanleitung.
HINWEIS: Die folgenden Sicherheitsinformationen sollen nicht alle möglichen Bedingungen und Situationen abdecken, die auftreten können. Lesen Sie die gesamte Bedienungsanleitung für Sicherheits- und Betriebsanweisungen. Die Nichtbeachtung der Anweisungen und Sicherheitsinformationen kann zu schweren Verletzungen oder zum Tod führen.
Dieses Sicherheitswarnsymbol wird verwendet, um Sicherheitsinformationen über Gefahren zu kennzeichnen, die zu Personenschäden führen können.
Ein Signalwort (GEFAHR, WARNUNG oder VORSICHT) wird zusammen mit dem Warnsymbol verwendet, um die Wahrscheinlichkeit und das potenzielle Ausmaß von Verletzungen anzuzeigen. Zusätzlich kann ein Gefahrensymbol verwendet werden, um die Art der Gefahr darzustellen.

kennzeichnet eine Gefahr, die, wenn sie nicht vermieden wird, zum Tod oder zu schweren Verletzungen führt.

kennzeichnet eine Gefahr, die, wenn sie nicht vermieden wird, zum Tod oder zu schweren Verletzungen führen könnte.

kennzeichnet eine Gefahr, die, wenn sie nicht vermieden wird, zu leichten oder mittelschweren Verletzungen führen könnte.

zeigt, wenn es ohne Warnsymbol verwendet wird, eine Situation an, die zu Motorschäden führen könnte.

ALLGEMEINE SICHERHEITSHINWEISE

Bei Fragen zu den in diesem Handbuch oder auf dem Produkt aufgeführten Gefahren- und Sicherheitshinweisen rufen Sie bitte (872) 314-0005 Mo-Fr 9-17 Uhr EST an, bevor Sie den Motor benutzen.

KOHLENMONOXID
Der Betrieb eines Motors in Innenräumen KANN SIE IN MINUTEN TÖTEN. Motorabgase enthalten Kohlenmonoxid (CO). Dies ist ein giftiges Gas, das man nicht sehen oder riechen kann. Wenn Sie die Motorabgase riechen können, atmen Sie CO ein. Aber selbst wenn Sie die Abgase nicht riechen können, könnten Sie CO einatmen.
Betreiben Sie einen Motor NIEMALS in Häusern, Garagen, Kriechräumen oder anderen teilweise geschlossenen Bereichen. In diesen Bereichen können sich tödliche Kohlenmonoxidwerte ansammeln. Die Verwendung eines Ventilators oder das Öffnen von Fenstern und/oder Türen wird CO NICHT richtig abführen und auch keine ausreichende Frischluft zuführen. Verwenden Sie einen Motor NUR im Freien und weit entfernt von Fenstern, Türen und Lüftungsöffnungen. Diese Öffnungen können Motorabgase ansaugen.
Auch wenn Sie einen Motor korrekt verwenden, kann CO in das Haus gelangen. Verwenden Sie IMMER einen batteriebetriebenen oder batteriegestützten CO-Alarm im Haus. Wenn Sie sich nach dem Betrieb des Motors krank, schwindelig oder schwach fühlen, begeben Sie sich SOFORT an die frische Luft. Suchen Sie einen Arzt auf. Sie könnten eine Kohlenmonoxidvergiftung haben.

Die Abgase dieses Produkts enthalten Chemikalien, die nach Kenntnis des Staates Kalifornien Krebs, Geburtsfehler oder andere Fortpflanzungsschäden verursachen können.

Dieser Motor kann leicht entflammbare und explosive Benzindämpfe abgeben, die bei Entzündung schwere Verbrennungen oder sogar den Tod verursachen können. Eine nahegelegene offene Flamme kann zu einer Explosion führen, auch wenn sie nicht direkt mit Benzin in Kontakt kommt.

• Nicht in der Nähe von offenem Feuer betreiben.
• Nicht in der Nähe des Motors rauchen.
• Immer auf einem festen, ebenen Untergrund betreiben.
• Stellen Sie den Motor immer ab, bevor Sie tanken. Lassen Sie den Motor mindestens 2 Minuten abkühlen, bevor Sie den Tankdeckel entfernen. Lösen Sie den Deckel langsam, um den Druck im Tank abzubauen.
• Tank nicht überfüllen. Benzin kann sich während des Betriebs ausdehnen. Nicht bis zum Rand des Tanks füllen. Raum für Ausdehnung lassen.
• Vor dem Betrieb immer auf verschütteten Kraftstoff prüfen.
• Entleeren Sie den Kraftstofftank und die Vergaserkammer vor der Lagerung oder dem Transport des Motors.

Dieser Motor erzeugt während des Betriebs Wärme. Temperaturen in der Nähe des Auspuffs können 150⁰F (65⁰ C) überschreiten.
Heiße Oberflächen nicht berühren. Beachten Sie die Warnaufkleber am Motor, die heiße Maschinenteile kennzeichnen.
Lassen Sie den Motor nach Gebrauch abkühlen, bevor Sie den Motor oder Bereiche des Motors berühren, die während des Gebrauchs heiß werden.

Missbrauch dieses Motors kann ihn beschädigen oder seine Lebensdauer verkürzen. Verwenden Sie den Motor nur für seine vorgesehenen Zwecke.

WICHTIGE SICHERHEITSHINWEISE

Diese Maschine kann Hände und Füße amputieren und Gegenstände wegschleudern. Die Nichtbeachtung der folgenden Sicherheitshinweise kann zu schweren Verletzungen oder zum Tod führen.

1. Allgemeiner Betrieb
   1. Lesen, verstehen und befolgen Sie die Anweisungen und Warnungen in diesem Handbuch sowie auf der Maschine, dem Motor und den Anbaugeräten.
   2. Erlauben Sie nur Bedienern den Betrieb der Maschine, die verantwortungsbewusst, geschult, mit den Anweisungen vertraut und körperlich dazu in der Lage sind.
   3. Keine Passagiere befördern und Unbeteiligte fernhalten.
   4. Betreiben Sie die Maschine nicht unter dem Einfluss von Alkohol oder Drogen.
   5. Befolgen Sie die Empfehlungen des Herstellers für Radgewichte oder Gegengewichte.
2. VORBEREITUNG VOR DEM BETRIEB
   1. Entfernen Sie alle Gegenstände aus dem Arbeitsbereich, die von der Maschine weggeschleudert werden oder den Betrieb beeinträchtigen könnten.
   2. Halten Sie den Arbeitsbereich von allen Unbeteiligten, insbesondere kleinen Kindern, frei. Stoppen Sie die Maschine und/oder Anbaugeräte, wenn jemand den Bereich betritt.
   3. Betreiben Sie die Maschine nicht ohne den vollständigen Grasfangkorb, Auswurfschacht oder andere Sicherheitseinrichtungen, die ordnungsgemäß angebracht und funktionstüchtig sind. Überprüfen Sie regelmäßig auf Verschleißerscheinungen oder Beschädigungen und ersetzen Sie diese bei Bedarf.
   4. Tragen Sie geeignete persönliche Schutzausrüstung wie Schutzbrillen, Gehörschutz und festes Schuhwerk.
3. BETRIEB
   1. Betreiben Sie den Motor nur in gut belüfteten Bereichen. Abgase enthalten Kohlenmonoxid, ein tödliches Gift.
   2. Betreiben Sie die Maschine nur bei Tageslicht oder guter künstlicher Beleuchtung.
   3. Vermeiden Sie Löcher, Spurrillen, Unebenheiten, Steine oder andere versteckte Gefahren. Ungleichmäßiges Gelände könnte die Maschine umkippen oder dazu führen, dass der Bediener das Gleichgewicht oder den Halt verliert.
   4. Halten Sie Hände oder Füße nicht in die Nähe von rotierenden Teilen oder unter die Maschine. Halten Sie den Auswurfschacht jederzeit frei.
   5. Richten Sie ausgeworfenes Material nicht auf Personen. Vermeiden Sie das Auswerfen von Material gegen eine Wand oder ein Hindernis. Material kann zum Bediener zurückprallen. Stoppen Sie die Klinge(n) beim Überqueren von Kiesflächen.
   6. Lassen Sie eine laufende Maschine nicht unbeaufsichtigt. Parken Sie immer auf ebenem Untergrund, trennen Sie das Anbaugerät, ziehen Sie die Feststellbremse an und stellen Sie den Motor ab.
   7. Mähen Sie nicht rückwärts, es sei denn, es ist absolut notwendig. Schauen Sie immer nach unten und nach hinten, bevor und während Sie zurücksetzen.
4. SPEZIELLE HINWEISE FÜR KINDER
   1. Tragische Unfälle können passieren, wenn der Bediener nicht auf die Anwesenheit von Kindern achtet. Kinder werden oft von der Maschine und der Mäharbeit angezogen. Gehen Sie niemals davon aus, dass Kinder dort bleiben, wo Sie sie zuletzt gesehen haben.
   2. Halten Sie Kinder vom Arbeitsbereich fern und unter der wachsamen Aufsicht eines verantwortlichen Erwachsenen, der nicht der Bediener ist.
5. SPEZIELLE HINWEISE FÜR HÄNGE
   Hänge sind ein wesentlicher Unfallfaktor. Der Betrieb an Hängen erfordert besondere Vorsicht.
   1. Fahren Sie an Hängen in der vom Hersteller empfohlenen Richtung. Seien Sie vorsichtig beim Betrieb in der Nähe von Abhängen.
   2. Vermeiden Sie das Mähen von nassem Gras. (Schlechter Halt könnte zu einem Rutsch- und Sturzunfall führen.)
   3. Betreiben Sie die Maschine unter keinen Umständen, bei denen Traktion, Lenkung oder Stabilität fraglich sind. Reifen könnten rutschen, selbst wenn die Räder stehen.
   4. Halten Sie die Maschine immer im Gang, wenn Sie Hänge hinunterfahren. Lassen Sie sie nicht rollen.
   5. Vermeiden Sie das Anfahren und Anhalten an Hängen. Vermeiden Sie plötzliche Geschwindigkeits- oder Richtungsänderungen. Führen Sie Kurven langsam und schrittweise aus.
   6. Seien Sie besonders vorsichtig beim Betrieb der Maschine mit einem Grasfangkorb oder anderen Anbaugeräten. Diese können die Stabilität der Maschine beeinträchtigen.
6. SPEZIELLE HINWEISE ZU BRAND UND KRAFTSTOFF
   1. Löschen Sie alle Zigaretten, Zigarren, Pfeifen und andere Zündquellen.
   2. Verwenden Sie nur einen zugelassenen Kraftstoffbehälter.
   3. Entfernen Sie den Tankdeckel nicht und tanken Sie nicht, wenn der Motor läuft oder heiß ist.
   4. Nicht in Innenräumen oder geschlossenen Räumen tanken
   5. Lagern Sie die Maschine oder den Kraftstoffbehälter nicht und tanken Sie nicht, wo offene Flammen, Funken oder Zündflammen vorhanden sind, z. B. an einem Warmwasserbereiter oder anderen Geräten.
   6. Wenn Kraftstoff verschüttet wird, versuchen Sie nicht, den Motor zu starten, und vermeiden Sie jegliche Zündquelle, bis die Kraftstoffdämpfe sich verflüchtigt haben.
   7. Um Brände zu vermeiden: Halten Sie die Maschine frei von Gras, Blättern oder anderen Ablagerungen; beseitigen Sie Öl- oder Kraftstofflecks und entfernen Sie alle mit Kraftstoff getränkten Rückstände; lassen Sie die Maschine vor der Lagerung abkühlen.
   8. Seien Sie besonders vorsichtig beim Umgang mit Benzin und anderen Kraftstoffen. Sie sind brennbar und ihre Dämpfe sind explosiv.
7. TRANSPORTIEREN
   1. 1. Verwenden Sie Rampen in voller Breite zum Be- und Entladen einer Maschine für den Transport.
      1. Halten Sie die Maschine in gutem Betriebszustand. Ersetzen Sie verschlissene oder beschädigte Teile.
      2. Seien Sie vorsichtig bei der Wartung der Messer. Wickeln Sie das/die Messer ein oder tragen Sie Handschuhe. Ersetzen Sie beschädigte Messer. Reparieren oder verändern Sie das/die Messer nicht.
      3. Maschinen mit Hydraulikpumpen, Schläuchen oder Motoren; und/oder Dieseleinspritzsystemen:

         Unter Druck austretende Flüssigkeit kann genügend Kraft haben, um die Haut zu durchdringen und schwere Verletzungen zu verursachen. Wenn Flüssigkeit in die Haut injiziert wird, suchen Sie sofort ärztliche Hilfe auf. Halten Sie Körper und Hände von Stichlöchern oder Düsen fern, die Flüssigkeit unter hohem Druck ausstoßen. Wenn ein Leck auftritt, lassen Sie die Maschine sofort von einem geschulten Techniker warten.
      4. Falls vorhanden, trennen Sie das/die Zündkabel, bevor Sie Reparaturen vornehmen.
8. WARTUNG

ANWEISUNGEN FÜR WARNETIKETTEN

	Lesen Sie die Bedienungsanleitung vor Gebrauch sorgfältig durch.
umherfliegende Objekte; halten Sie während des Motorlaufs sicheren Abstand zur Maschine.
	Sicherheitsabdeckungen nicht öffnen oder entfernen, solange der Motor läuft.
	Achten Sie besonders auf Hände und Füße des Bedieners, um Verletzungen zu vermeiden.
	Sicherheitsabdeckungen nicht öffnen oder entfernen, solange der Motor läuft.
	Kraftstoff ist entflammbar, von Feuer fernhalten.
	Niemals den Kraftstofftank auffüllen, während der Motor läuft.
	Emission von giftigen Gasen, verwenden Sie den Mäher nicht in geschlossenen oder schlecht belüfteten Bereichen.
	Schauen Sie beim Rückwärtsfahren nach hinten.
	Gefahr durch steile Hänge.
	Ziehen Sie bei Reparaturen den Zündkerzenstecker ab und reparieren Sie ihn anschließend gemäß der Bedienungsanleitung.
	Heiße Oberflächen.
	Tragen Sie beim Mähen eine Schutzbrille und Gehörschutz, um den Bediener zu schützen.
	Unbeteiligte Personen fernhalten.
	Sicherheitsetikett auf dem Rasenmäher: KEEP HANDS AND FEET AWAY (Hände und Füße fernhalten).

Halten Sie die Sicherheitsschilder auf dem Gerät sauber und sichtbar. Ersetzen Sie die Sicherheitsschilder, wenn sie fehlen oder unleserlich sind.

IHREN RASENMÄHER KENNENLERNEN

Bitte verwenden Sie die untenstehende Abbildung, um sich mit der Position und Funktion der Steuerungskomponenten Ihres Rasenmähers vertraut zu machen.

1. Reversierstartergriff
2. Hebel zur Schnitthöhenverstellung
3. Hinterrad
4. Seitenauswurf
5. Ölmessstab
6. Hebel zur Schnitthöhenverstellung
7. Vorderrad

8. Primerpumpe
9. Tankdeckel
10. Unteres Rohr
11. Klappbarer Griff
12. Oberes Rohr
13. Motor Start-/Stopp-Steuerung

VORBEREITUNG DES RASENMÄHERS

Der folgende Abschnitt beschreibt die notwendigen Schritte zur Vorbereitung des Rasenmähers für den Einsatz. Sollten Sie nach dem Lesen dieses Abschnitts unsicher sein, wie Sie einen der Schritte ausführen sollen, rufen Sie bitte (872) 314-0005 Mo-Fr 9-17 Uhr EST für den Kundenservice an. Eine unsachgemäße Ausführung dieser Schritte kann den Rasenmäher beschädigen oder seine Lebensdauer verkürzen.

AUSPACKEN
Packen Sie den Rasenmäher und alle seine Teile aus und vergleichen Sie diese mit der untenstehenden Liste. Entsorgen Sie den Karton oder die Verpackung erst, wenn der Motor vollständig zusammengebaut ist.

PACKLISTE
Seitenauswurf*1
Kabelclip*2
Zündkerzenschlüssel*1
Benutzerhandbuch*1
Trichter*1
10W-30 Öl*1

MONTAGE UNTERES & OBERES ROHR

1. Nehmen Sie den zusammengeklappten Mäher aus dem Umkarton.
2. Verriegeln Sie den klappbaren Griff zwischen dem oberen und unteren Rohr. Drehen Sie den unteren Griff in einen Winkel, der zur Basis passt, und ziehen Sie die Schrauben fest.



3. Verriegeln Sie das Kabel mit einem Kabelclip am unteren Rohr.


4. Führen Sie das Kabel des Reversierstartergriffs in den am oberen Griff vorgesehenen Haken ein. Sie müssen die Start-/Stopp-Steuerung betätigen, um den Reversierstartergriff zu lösen.



SEITENAUSWURF
Um den Mäher für den Seitenauswurf umzurüsten, muss der Grasfangsack entfernt und die hintere Auswurfklappe geschlossen sein.

1. Heben Sie die federbelastete Auswurfhaube an, die sich an der Seite des Mähers befindet.

2. Schieben Sie zwei Haken des Seitenauswurfs unter den Scharnierstift und senken Sie die Feder auf die Seitenauswurfabdeckung ab.


Versuchen Sie niemals, die fest installierte federbelastete Seitenauswurfabdeckung zu entfernen.

EINSTELLEN DER SCHNITTHÖHE

Schnitthöheneinstellungen dürfen nur vorgenommen werden, nachdem der Motor und die Messer vollständig zum Stillstand gekommen sind!
Es ist immer am besten, Ihren Rasen mit einer höheren Schnitthöhe zu mähen, um ein Abschälen des Rasens zu vermeiden.
Die Schnitthöhe wird mit vorderen und hinteren Hebeln eingestellt.
Betätigen Sie den Einstellhebel und ziehen Sie ihn in die gewünschte Position. Bitte stellen Sie sicher, dass der Hebel in derselben Position einrastet.

BETRIEB

TANKEN VON KRAFTSTOFF UND ÖL
Der Motor wird ohne Öl und Benzin geliefert. Stellen Sie sicher, dass Sie Öl und Benzin nachfüllen, bevor Sie den Motor starten. Das Ölvolumen des Motorkurbelgehäuses beträgt 16,9 fl. oz. Für den allgemeinen Gebrauch empfehlen wir 10W-30, 4-Takt-Motoröl.

1. Füllen Sie Öl ein, bevor Sie den Mäher zum ersten Mal starten.
2. Versorgen Sie den Motor wie angewiesen mit Benzin.

Seien Sie äußerst vorsichtig beim Umgang mit Benzin. Benzin ist extrem entzündlich und seine Dämpfe sind explosiv. Betanken Sie die Maschine niemals in geschlossenen Räumen oder wenn der Motor heiß ist oder läuft. Löschen Sie alle Zigaretten, Zigarren, Pfeifen und andere potenzielle Zündquellen.

Motoröl
Motoröl ist ein entscheidender Faktor für die Leistung des Motors. Verwenden Sie kein Motoröl mit Zusätzen oder 2-Takt-Benzinmotoröl, da diese nicht ausreichend schmieren und die Lebensdauer des Motors verkürzen können.

Prüfen Sie den Motor bei stehendem Gerät auf ebenem Untergrund.
Empfohlenes Motoröl: 10W-30
Da die Viskosität je nach Region und Temperatur variiert, wird Öl der SF-Klasse empfohlen.

Prüfmethode

1. Ziehen Sie den Ölmessstab heraus und reinigen Sie ihn.
2. Führen Sie den Ölmessstab wieder in die Ölfüllöffnung ein und schieben Sie ihn bis zum Anschlag hinein.
3. Prüfen Sie den Ölstand: Ist der Ölstand zu niedrig, füllen Sie das empfohlene Motoröl nach und stellen Sie sicher, dass der Ölstand zwischen der oberen Markierung (1) und der unteren Markierung (2) liegt.
4. Setzen Sie den Ölmessstab wieder ein.

Benzin nachfüllen
Entfernen Sie den Tankdeckel und prüfen Sie den Kraftstoffstand.
Ist der Stand zu niedrig, tanken Sie nach. Achten Sie darauf, den Kraftstoff nicht über die obere Markierung zu füllen.

1. Benzin ist extrem entzündlich und unter bestimmten Bedingungen explosiv.
2. Tanken Sie in einem gut belüfteten Bereich bei ausgeschaltetem Motor. Rauchen Sie nicht und vermeiden Sie offene Flammen oder Funken in dem Bereich, in dem Benzin gelagert oder der Kraftstofftank betankt wird.
3. Überfüllen Sie den Kraftstofftank nicht (es sollte kein Kraftstoff im Einfüllstutzen sein). Stellen Sie nach dem Tanken sicher, dass der Tankdeckel sicher wieder angebracht ist.
4. Seien Sie vorsichtig, dass beim Tanken kein Kraftstoff verschüttet wird. Verschütteter Kraftstoff oder Kraftstoffdämpfe können sich entzünden. Falls Kraftstoff verschüttet wird, stellen Sie sicher, dass der Bereich trocken ist, bevor Sie den Motor starten.
5. Vermeiden Sie wiederholten oder längeren Hautkontakt oder das Einatmen von Kraftstoffdämpfen. Außerhalb der Reichweite von Kindern aufbewahren.

Verwenden Sie frisches (innerhalb von 30 Tagen nach dem Kauf), bleifreies Benzin mit einer Mindestoktanzahl von 87. Mischen Sie kein Öl mit Benzin.
Um Benzin nachzufüllen, gehen Sie wie folgt vor:

1. Stellen Sie sicher, dass der Rasenmäher auf einer ebenen Fläche steht.
2. Schrauben Sie den Tankdeckel ab und legen Sie ihn beiseite. HINWEIS: Der Tankdeckel kann fest sitzen und schwer abzuschrauben sein.
3. Füllen Sie langsam bleifreies Benzin in den Kraftstofftank. Achten Sie darauf, nicht zu überfüllen. Das Fassungsvermögen des Kraftstofftanks beträgt 0,21gallons.
   HINWEIS: Füllen Sie den Kraftstofftank nicht bis zum oberen Rand. Benzin dehnt sich aus und kann während des Betriebs überlaufen, auch wenn der Tankdeckel angebracht ist.
4. Setzen Sie den Tankdeckel wieder auf und wischen Sie verschüttetes Benzin mit einem trockenen Tuch sauber.

• Verwenden Sie niemals ein Öl-Benzin-Gemisch.
• Verwenden Sie niemals altes Benzin.
• Vermeiden Sie, dass Schmutz oder Wasser in den Kraftstofftank gelangen.
• Benzin kann im Tank altern und das Starten erschweren. Lagern Sie den Rasenmäher niemals über längere Zeiträume mit Kraftstoff im Tank oder Vergaser.

MOTORSTART-/STOPP-HEBEL
Dieser Rasenmäher ist mit einem Motorstart-/Stopp-Hebel ausgestattet, um unbeabsichtigtes Starten zu verhindern und einen sicheren Betrieb zu gewährleisten. Das Loslassen dieses Hebels stoppt das Messer im Gefahrenfall schnell. Der Hebel muss betätigt werden, bevor der Rasenmäher gestartet wird. Wird der Motorstart-/Stopp-Hebel losgelassen, muss er in seine Ausgangsposition zurückkehren.
Bevor Sie mit dem Mähen beginnen, sollten Sie diesen Vorgang mehrmals durchführen, um sicherzustellen, dass der Hebel und die Betätigungskabel ordnungsgemäß funktionieren. Wiederholen Sie den Test mehrmals, nachdem der Motor angelaufen ist. Wird die Motorstart-/Stopp-
Steuerung losgelassen, muss der Motor innerhalb weniger Sekunden anhalten. Andernfalls wenden Sie sich an den Kundendienst.


Das Messer beginnt sich zu drehen, sobald der Motor gestartet wird.

MOTOR STARTEN
Um den Motor zu starten, führen Sie die folgenden Schritte aus:

1. Überprüfen Sie den Öl- und Kraftstoffstand.
2. Zum Kaltstart drücken Sie die Primer-Glühbirne ein bis drei Mal leicht an. Zum Heißstart ziehen Sie direkt am Seilzugstartergriff.
3. Betätigen Sie den Motorstart-/Stopp-Hebel und ziehen Sie gleichzeitig am Seilzugstarter. Ziehen Sie langsam am Seilzugstartergriff, bis ein leichter Widerstand zu spüren ist, dann ziehen Sie schnell, um den Motor zu starten.
   Führen Sie das Seil vorsichtig in den Seilzugstarter zurück. Lassen Sie das Seil niemals zurückschnellen.
4. Sollte der Motor nicht anspringen, wiederholen Sie Schritt 3.

HINWEIS: Nach wiederholten erfolglosen Startversuchen des Motors konsultieren Sie bitte die Anleitung zur Fehlerbehebung, bevor Sie es erneut versuchen. Sollten die Probleme weiterhin bestehen, rufen Sie bitte den Kundendienst an.
HINWEIS: Lassen Sie den Startergriff nicht gegen den Motor zurückschnellen. Führen Sie ihn vorsichtig zurück, um Schäden am Starter zu vermeiden.

MOTOR STOPPEN
Lassen Sie den Motorstart-/Stopp-Hebel los, um den Motor zu stoppen.

MÄHEN
Der Motorregler Ihres Mähers ist voreingestellt, um über Jahre hinweg eine optimale Fang- und Mulchleistung zu gewährleisten.
Verwenden Sie nur ein scharfes Messer, das in gutem Zustand ist. Dies verhindert, dass die Grashalme ausfransen und der Rasen gelb wird.
Mähen Sie in geraden Linien für ein schönes, sauberes Ergebnis. Die Bahnen sollten sich um einige inches überlappen, um Streifen zu vermeiden.
Es ist wichtig, die Unterseite des Mähdecks sauber zu halten und Grasansammlungen zu entfernen. Diese Ansammlung verringert die Mulchqualität.
Mähen Sie immer entlang von Abhängen (nicht auf und ab). Sie können verhindern, dass der Rasenmäher abrutscht, indem Sie eine Position schräg nach oben halten. Wählen Sie die Schnitthöhe entsprechend der Grashöhe. Mähen Sie bei Bedarf mehrmals, sodass Sie niemals mehr als 2 inches Gras auf einmal schneiden.
Schalten Sie den Motor aus, bevor Sie Überprüfungen am Messer vornehmen. Beachten Sie, dass sich das Messer nach dem Ausschalten des Motors noch einige Sekunden lang dreht. Versuchen Sie niemals, das Messer manuell zu stoppen. Überprüfen Sie regelmäßig, ob das Messer sicher befestigt, in gutem Zustand und scharf ist. Ist dies nicht der Fall, schärfen Sie das Messer oder ersetzen Sie es. Sollte das Messer auf ein Hindernis stoßen, schalten Sie den Rasenmäher sofort aus und warten Sie, bis das Messer vollständig zum Stillstand gekommen ist. Prüfen Sie anschließend den Zustand des Messers und der Messerhalterung. Ersetzen Sie alle beschädigten Teile.

VERWENDUNG ALS SEITENAUSWURF
Sie sollten die hintere Abdeckung mit dem Mulchadapter schließen, um den Seitenauswurf zu nutzen.

1. Heben Sie an der Seite des Mähers die Seitenauswurf-Abdeckung an.

2. Schieben Sie zwei Haken des Seitenauswurfschachts unter den Scharnierstift an der Seitenauswurf-Abdeckung. Senken Sie die Seitenauswurf-Abdeckung ab.


Entfernen Sie die Seitenauswurf-Abdeckung niemals.

WARTUNG

Die ordnungsgemäße Routinewartung dieses Mähers trägt dazu bei, die Lebensdauer der Maschine zu verlängern.
Beachten Sie bei allen Wartungsarbeiten stets die Sicherheitsregeln.
Die Garantie für diesen Rasenmäher deckt keine Artikel ab, die durch Missbrauch oder Fahrlässigkeit des Bedieners beschädigt wurden.
Um den vollen Garantieanspruch zu erhalten, muss der Bediener den Rasenmäher wie hier beschrieben warten.
Eine Änderung der motorgeregelten Drehzahl führt zum Erlöschen der Motorgarantie.
Alle Einstellungen sollten mindestens einmal pro Saison überprüft werden.
Überprüfen Sie regelmäßig alle Befestigungselemente und stellen Sie sicher, dass diese fest angezogen sind.

Stoppen Sie immer den Motor, lassen Sie ihn abkühlen und trennen Sie das Zündkerzenkabel, bevor Sie Wartungsarbeiten an Ihrer Maschine durchführen.

PFLEGE DES MÄHWERKS
Es ist wichtig, die Unterseite des Mähwerks nach jedem Gebrauch zu reinigen, um die Ansammlung von Grasschnitt oder anderem Schmutz zu verhindern. Befolgen Sie die nachstehenden Schritte für eine ordnungsgemäße Reinigung.

1. Lassen Sie den Motor laufen, bis der Kraftstoff vollständig verbraucht ist. Versuchen Sie nicht, Kraftstoff aus dem Motor abzulassen.
2. Zündkerzenkabel abziehen.
3. Kippen Sie den Mäher langsam, sodass er auf dem Gehäuse ruht.
4. Um Ölaustritt zu vermeiden, kippen Sie den Mäher immer so, dass der Luftfilter nach oben zeigt.
5. Halten Sie den Mäher fest und schaben und reinigen Sie die Unterseite des Mähwerks mit einem geeigneten Werkzeug.
6. Lassen Sie den Mäher vorsichtig wieder auf seine Räder auf dem Boden absenken.

Kippen Sie den Mäher niemals mehr als 90° in eine Richtung und lassen Sie ihn nicht längere Zeit gekippt stehen. Öl kann in den oberen Teil des Motors gelangen und Startprobleme verursachen.

MESSER DES RASENMÄHERS
Um einen sicheren Betrieb zu gewährleisten, lassen Sie alle Arbeiten zum Schärfen, Auswuchten und Montieren des Messers von einem autorisierten Servicecenter durchführen. Um optimale Ergebnisse zu erzielen, empfehlen wir, das Messer einmal pro Jahr überprüfen zu lassen.
Sollte das Messer trotz aller Vorsichtsmaßnahmen mit einem Hindernis in Berührung kommen, schalten Sie den Motor sofort ab und ziehen Sie den Zündkerzenstecker ab. Kippen Sie den Rasenmäher nach hinten und überprüfen Sie das Messer auf Beschädigungen. Halten Sie die Seite mit dem Luftfilter immer nach oben. Beschädigte oder verbogene Messer müssen ersetzt werden. Richten Sie niemals ein verbogenes Messer. Arbeiten Sie niemals mit verbogenen oder stark abgenutzten Messern, da dies zu Vibrationen führt und weitere Schäden am Mäher verursacht.

Verletzungsgefahr beim Arbeiten mit einem beschädigten Messer.

ÖLSTAND PRÜFEN
Das Ölvolumen des Motorkurbelgehäuses beträgt 16,9 fl. oz.
Überprüfen Sie den Ölstand des Motors gemäß dem empfohlenen Wartungsplan.
Der Rasenmäher sollte vor jedem Gebrauch auf den korrekten Ölstand überprüft werden. Dies ist ein entscheidender Schritt für einen ordnungsgemäßen Motorstart.
So prüfen Sie den Ölstand:

1. Ölmessstab entfernen und reinigen.
2. Führen Sie den Ölmessstab ohne ihn einzuschrauben wieder in die Öleinfüllöffnung ein und prüfen Sie den Ölstand.
3. Wenn der Ölstand zu niedrig ist, füllen Sie das empfohlene Motoröl bis zur oberen Markierung auf.
4. Ölmessstab wieder einsetzen.

ÖL WECHSELN/NACHFÜLLEN
Wechseln Sie das Öl gemäß dem empfohlenen Wartungsplan. Wechseln Sie das Öl, wenn der Motor warm ist. Dies ermöglicht ein vollständiges Ablassen. Wechseln Sie das Öl häufiger, wenn der Betrieb unter hoher Last oder bei hohen Umgebungstemperaturen erfolgt. Es ist auch notwendig, das Öl aus dem Kurbelgehäuse abzulassen, wenn es mit Wasser oder Schmutz verunreinigt wurde. Das Ölvolumen des Motors beträgt 16,9 fl.oz. Füllen Sie Öl nach, wenn der Ölstand niedrig ist. Für den richtigen Öltyp und die richtige Viskosität beachten Sie den Abschnitt "GAS AND OIL FILL-UP" (KRAFTSTOFF UND ÖL EINFÜLLEN) im Kapitel "OPERATION" (BETRIEB).

Um das Kurbelgehäuse mit Öl aufzufüllen, gehen Sie wie folgt vor:

1. Stellen Sie sicher, dass sich der Rasenmäher auf einer ebenen Fläche befindet. Ein Kippen des Rasenmähers zum Befüllen führt dazu, dass Öl in Motorbereiche fließt und Schäden verursacht. Halten Sie den Rasenmäher waagerecht!
2. Entfernen Sie den Ölmessstab aus dem Motor.
3. Füllen Sie mit einem Trichter oder einem geeigneten Spender die richtige Menge Öl (16,9 fl.oz) in das Kurbelgehäuse.
4. Ölmessstab wieder einsetzen.
   HINWEIS: Entsorgen Sie gebrauchtes Motoröl niemals im Hausmüll oder über einen Abfluss. Bitte wenden Sie sich an ein örtliches Recyclingzentrum oder eine Autowerkstatt, um die Entsorgung des Öls zu veranlassen.

WARTUNG DES LUFTFILTERS
Die routinemäßige Wartung des Luftfilters trägt dazu bei, einen ordnungsgemäßen Luftstrom zum Vergaser aufrechtzuerhalten. Überprüfen Sie gelegentlich, ob der Luftfilter frei von übermäßigem Schmutz ist. Beachten Sie den empfohlenen Wartungsplan. Für Details zum Luftfilter:

1. Öffnen Sie die Luftfilterabdeckung.
2. Entfernen Sie das schwammartige Element aus dem Gehäuse.
3. Wischen Sie den Schmutz aus dem leeren Luftfiltergehäuse.
4. Waschen Sie das schwammartige Element mit Haushaltsreiniger und warmem Wasser. Eine kleine Menge Öl im Element ist normal und notwendig, damit der Motor ordnungsgemäß funktioniert.
5. Ersetzen Sie bei Bedarf das Papierelement.
6. Setzen Sie das schwammartige Element wieder in das Luftfiltergehäuse ein und bringen Sie die Abdeckung wieder an.

Der Betrieb des Motors mit einem verschmutzten, beschädigten oder fehlenden Luftfilterelement führt zu einem vorzeitigen Verschleiß des Motors.

ZÜNDKERZENWARTUNG
Die Zündkerze ist wichtig für den ordnungsgemäßen Motorbetrieb. Eine gute Zündkerze sollte intakt, ablagerungsfrei und korrekt eingestellt sein. Beachten Sie den empfohlenen Wartungsplan. Zur Überprüfung der Zündkerze:

1. Zündkerzenstecker abziehen. Achten Sie darauf, die Isolierung oder das Kabel nicht zu beschädigen.
2. Schrauben Sie die Zündkerze mit dem mitgelieferten Zündkerzenschlüssel aus dem Motor. Der Platz zum Drehen des Schlüssels ist begrenzt. Verwenden Sie beide Reihen der Löcher im Zündkerzenschlüssel, um die Zündkerze leichter zu lösen.
3. Überprüfen Sie die Zündkerze visuell auf Risse oder übermäßigen Elektrodenverschleiß. Ersetzen Sie sie bei Bedarf.
4. Messen Sie den Elektrodenabstand mit einer Fühlerlehre. Der Abstand sollte 0,028-0,031 Zoll betragen.
5. Wenn Sie die Zündkerze wiederverwenden, reinigen Sie Schmutz um den Zündkerzenfuß mit einer Drahtbürste und stellen Sie dann den Elektrodenabstand neu ein.
6. Schrauben Sie die Zündkerze mit dem Zündkerzenschlüssel wieder in das Zündkerzenloch. Ziehen Sie die Zündkerze nicht zu fest an. Das empfohlene Anzugsmoment beträgt ½ bis ¾ Umdrehung, nachdem die Zündkerzendichtung das Zündkerzenloch berührt hat. Bringen Sie den Zündkerzenstecker wieder an.

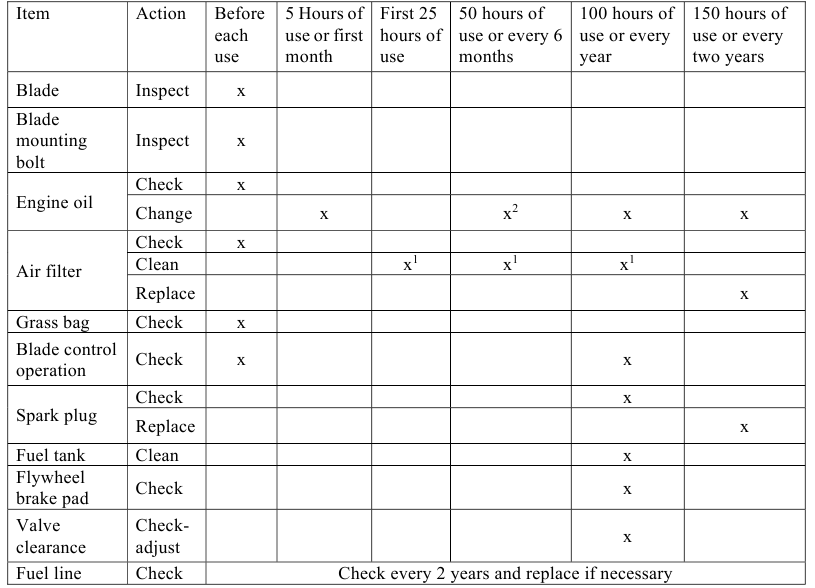

WARTUNGSPLAN

1. Häufigere Wartung bei Einsatz in staubigen Bereichen.
2. Motoröl alle 25 Stunden wechseln bei Einsatz unter hoher Last oder bei hohen Außentemperaturen.

LAGERUNG

Legen Sie niemals eine Abdeckung oder Plane auf den MÄHER, solange er noch heiß ist.
Wenn der MÄHER für längere Zeit (30 Tage oder länger) gelagert wird, entleeren Sie den Kraftstofftank und die Vergaserwanne.
Bei längerer Lagerung des Mähers:

1. Starten Sie den Motor und lassen Sie ihn laufen, bis Tank, Vergaserwanne und Kraftstoffleitung vollständig leer sind und der Motor ausgeht.
2. Wechseln Sie das Öl nach jeder Saison.
3. Entfernen Sie die Zündkerze. Verwenden Sie eine Ölkanne, um den Zylinder mit ca. 2 ml Öl zu füllen. Ziehen Sie den Startergriff langsam zurück, wodurch die Zylinderwand mit Öl benetzt wird. Schrauben Sie die Zündkerze wieder ein.
4. Reinigen Sie die Kühlrippen des Zylinders und des Gehäuses.
5. Stellen Sie sicher, dass das gesamte Gerät gereinigt wird, um den Lack zu schützen.
6. Lagern Sie das Gerät an einem gut belüfteten Ort.

HINWEIS: LIMITED WARRANTY deckt keine Schäden am Kraftstoffsystem oder Motorleistungsprobleme ab, die aus vernachlässigter Lagerungsvorbereitung resultieren.

FEHLERSUCHE

EXPLOSIONSZEICHNUNG UND TEILELISTE

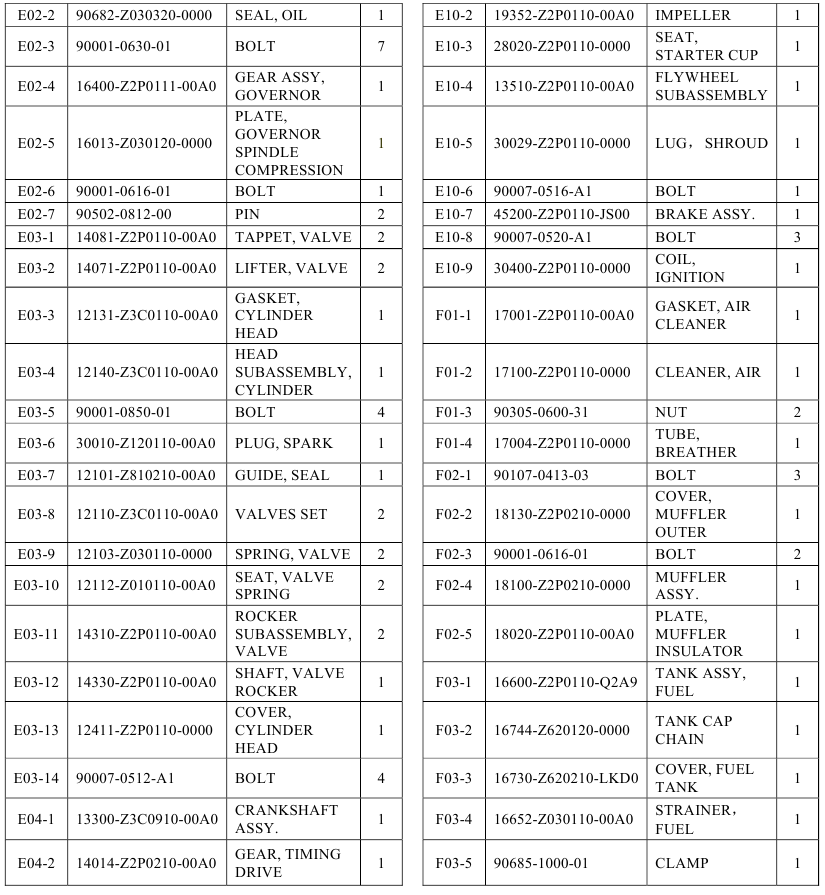

MOTOR-EXPLOSIONSZEICHNUNG UND TEILELISTE

Haben Sie Produktfragen oder benötigen Sie technischen Support? Kontaktieren Sie uns gerne!
Website: www.powersmartusa.com
Kostenlos: 1-872-314-0005 (Mo-Fr 9-17 Uhr EST)
E-Mail: support@amerisuninc.com
support@powersmartusa.com
Website

Referenzen

• PowerSmart USA | Powern Sie Ihr smartes Leben mit unseren innovativen Motorgeräten für den Außenbereich

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

PowerSmart DB8602C - Rasenmäher-Handbuch herunterladen

Verfügbare Sprachen
