EVGA E1 - Kohlefaserrahmen Handbuch

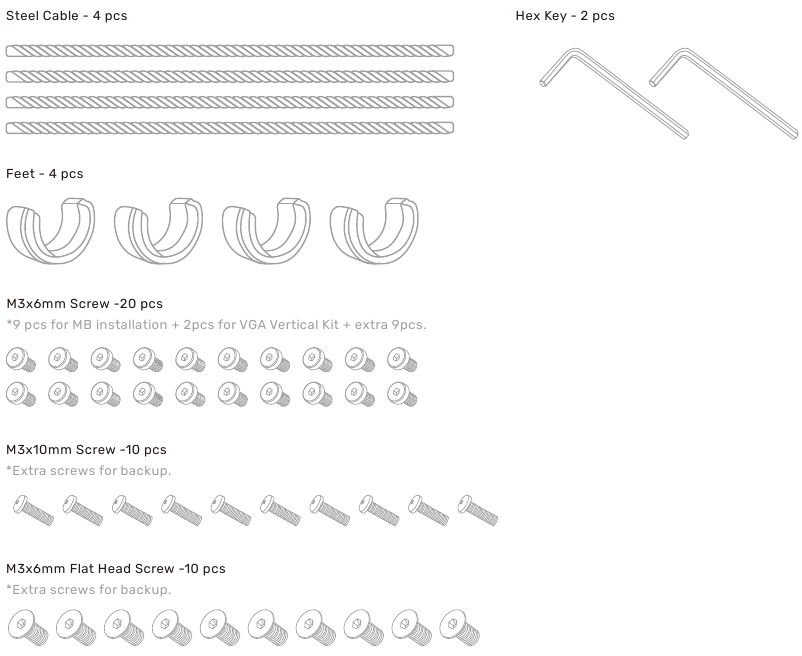

Mitgeliefertes Zubehör

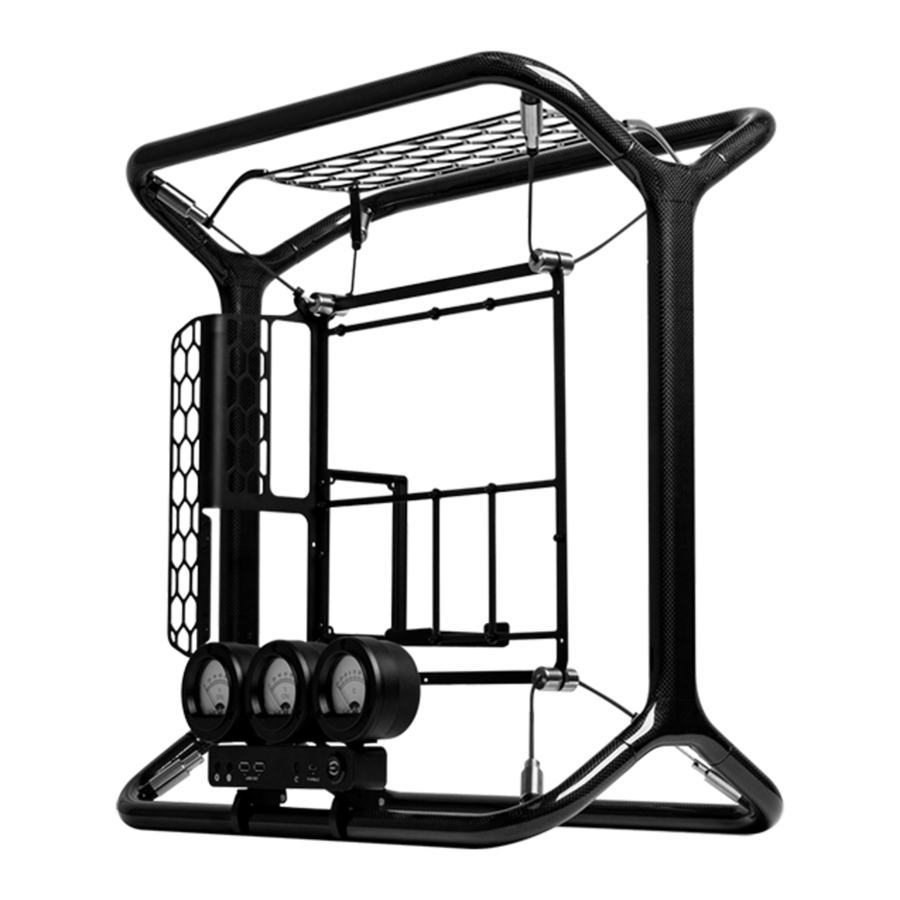

Produktübersicht

Produktübersicht - Teil 1
Produktübersicht - Teil 2

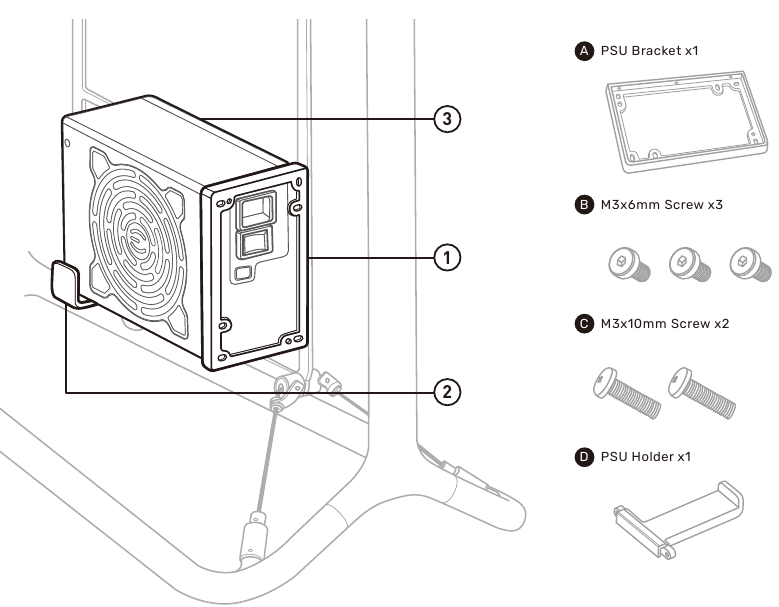

Netzteilhalterung & Netzteilinstallation

Netzteilhalterung & Netzteilinstallation

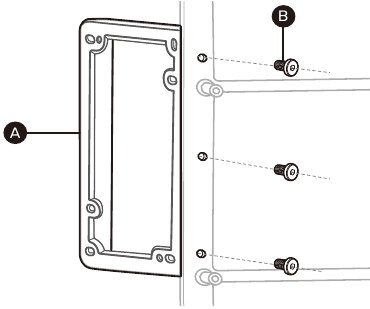

  1. Verwenden Sie 3x M3x6mm Schrauben(B), um die Netzteilhalterung(A) zu befestigen.
    Netzteilhalterung & Netzteilinstallation - Schritt 1
  2. Verwenden Sie 2x M3x10mm Schrauben(C), um den Netzteilhalter(D) zu befestigen.
    Netzteilhalterung & Netzteilinstallation - Schritt 2
  3. Platzieren Sie Ihr Netzteil auf dem Netzteilhalter(D) und schieben Sie es in die Netzteilhalterung(A). Verwenden Sie die mit Ihrem Netzteil gelieferten Befestigungsschrauben, um Ihr Netzteil an der Halterung(A) zu befestigen.
    Netzteilhalterung & Netzteilinstallation - Schritt 3

Mainboard-Installation

Mainboard-Installation - Benötigte Teile

  1. Verwenden Sie 9x M3x6mm Schrauben(B) mit dem mitgelieferten Inbusschlüssel(A), um Ihr Mainboard zu installieren.
    *Bitte beachten Sie, dass diese Anweisungen für das EVGA Z690 DARK Mainboard gelten. Bitte lesen Sie das Handbuch Ihres Mainboards, wenn Sie ein anderes Mainboard verwenden.
    Mainboard-Installation - Installationsprozess

VGA-Vertikal-Kit & Vertikale VGA-Installation

*Nur kompatibel mit 2-Slot-PCI-Halterungen oder kleiner.

VGA-Vertikal-Kit & Vertikale VGA-Installation

  1. Verwenden Sie 3x M3x10mm Schrauben(B), um die Grundplatte(A) zu befestigen.
    Vertikale VGA-Installation - Schritt 1
  2. Verwenden Sie die 2x M3x6mm Flachkopfschrauben(D), um die hintere Halterung(C) zu befestigen.
    Vertikale VGA-Installation - Schritt 2
  3. Richten Sie die Grundplatte(A), die vertikale Platte(F), die vertikale Dämpfung(E) und das PCIe 4.0 x16 Riser-Kabel(H) aus und befestigen Sie sie dann mit 2x M3x6mm Schrauben(G).
    Vertikale VGA-Installation - Schritt 3

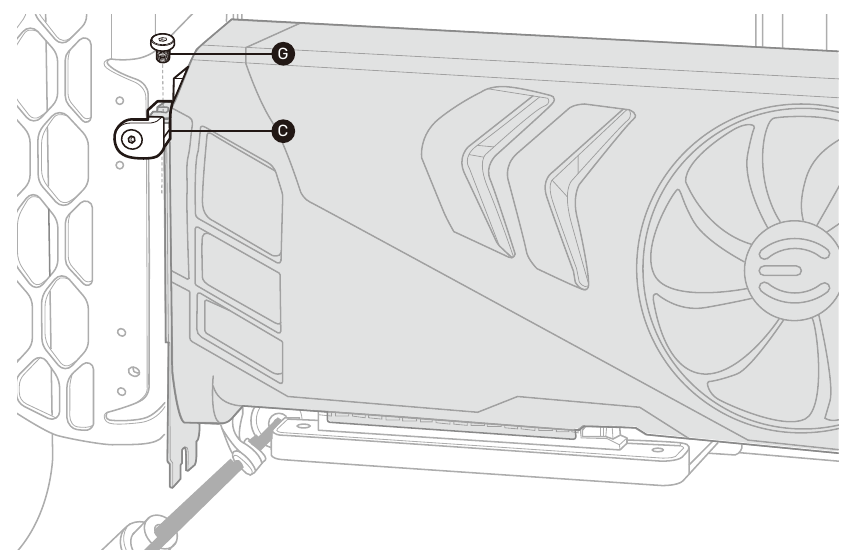

  4. Installieren Sie Ihre Grafikkarte und befestigen Sie 1x M3x6mm Schraube(G) an der hinteren Halterung(C).
    Vertikale VGA-Installation - Schritt 4

Installation von oberem & vorderem Radiator

Installation von oberem & vorderem Radiator

Befestigung des Radiators
Befestigen Sie Ihren Radiator an einer verfügbaren Montageposition mit den Schrauben, die mit Ihrem Radiator oder AIO-Gerät geliefert wurden.
*Die oberen und vorderen Radiatorhalterungen des EVGA E1 bieten die beste Kompatibilität mit einem 360mm Radiator. 240mm und 120mm Radiatoren können ebenfalls montiert werden, werden aber nur von zwei Schrauben gehalten. EVGA empfiehlt die Verwendung eines 240mm oder 120mm Radiators nicht.

Installation von Analoganzeige & Front-I/O

Installation von Analoganzeige & Front-I/O

  1. Bei geöffnetem Verschluss befestigen Sie die Analoganzeige und die Front-I/O am E1 Kohlefaserrahmen.
    Installation von Analoganzeige & Front-I/O - Schritt 1
  2. Sobald das Modul positioniert ist, heben Sie die Verschlüsse an, um das Modul zu arretieren.
    Installation von Analoganzeige & Front-I/O - Schritt 2

Front-I/O Installation

Front-I/O Installation - Frontpanel-Anschlüsse

  1. USB Type-C Verlängerung
  2. Frontpanel-Anschluss
  3. USB-Anschluss
  4. Anzeigen-Anschluss
  5. HD AUDIO-Anschluss
  6. USB-Verlängerung x2

Stecken Sie (A)-(F) an die Rückseite des Front-I/O-Panels und verbinden Sie das andere Ende der Kabel mit Ihrem Mainboard.
*Der Anzeigen-Anschluss(D) stammt von den Analoganzeigen und muss nur in das Front-I/O-Panel installiert werden.

Front-I/O Installation - Mainboard-Anschlüsse

*Dieses Anschlusslayout gilt für das EVGA Z690 DARK Mainboard. Bitte lesen Sie das Handbuch Ihres Mainboards, wenn Sie ein anderes Mainboard verwenden.

EVGA E1 Steuerungssoftware

Um die Analoganzeigen zu aktivieren, müssen Sie das USB 2.0-Kabel vom Front-I/O mit dem USB 2.0 Header auf Ihrem Mainboard(C) verbinden und die E1 Steuerungssoftware ausführen. Wenn die Analoganzeigen nicht aktiv sind, überprüfen Sie bitte, ob die E1 Steuerungssoftware läuft.

Scannen zum Herunterladen von E1 Control

Übersicht des Aufhängungssystems

Übersicht des Aufhängungssystems

Wartung des Aufhängungssystems

  1. Verwenden Sie beide Inbusschlüssel(D) – einen, um den Hülsenhalter(B) zu halten, und den anderen Inbusschlüssel als Hebel, um die Metallhülse(A) im Uhrzeigersinn zu drehen, bis sie locker ist.
    Wartung des Aufhängungssystems - Schritt 1
  2. Verwenden Sie den Inbusschlüssel(D), um alle 3x M4x5mm Vollgewindeschrauben(C) am Hülsenhalter(B) zu lösen und das Stahlseil(E) zu lockern.
    Wartung des Aufhängungssystems - Schritt 2
  3. Ziehen Sie das Stahlseil(E) heraus und installieren oder entfernen Sie die vordere/obere Radiatorhalterung.
    Wartung des Aufhängungssystems - Schritt 3


EVGA empfiehlt dringend, das Aufhängungssystem nur dann zu lösen, wenn Sie die oberen und/oder vorderen Radiatorhalterungen oder andere Komponenten installieren oder entfernen müssen. Jedes Mal, wenn Sie das Aufhängungssystem neu konfigurieren, wird empfohlen, ein neues Stahlseil(E) zu installieren, um eine maximale Spannung zu gewährleisten.

Radiatorhalterungsinstallation

  1. Stecken Sie die Gummimuffe(G) in den Haken(F).
  2. Befestigen Sie die M3x6mm Schraube(H), um den Haken(F) und die Radiatorhalterung zu fixieren.
    Radiatorhalterungsinstallation - Schritt 1
  3. Schieben Sie das Stahlseil(E) durch den Haken(F) und die Gummimuffe(G).
    Radiatorhalterungsinstallation - Schritt 2

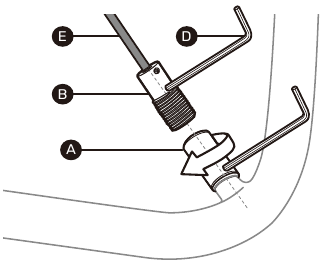

  4. Führen Sie das Stahlseil(E) in den Hülsenhalter(B) ein, ziehen Sie die Vollgewindeschrauben(C) fest und verwenden Sie die 2x Inbusschlüssel(D), um den Hülsenhalter(B) gegen den Uhrzeigersinn an der Metallhülse(A) zu befestigen. (Bitte beachten Sie den vorherigen Abschnitt)
    Radiatorhalterungsinstallation - Schritt 3
