Blackstar LIVE LOGIC - USB MIDI CONTROLLER Handbuch

Funktionen

Der Blackstar Live Logic USB MIDI Footcontroller ist das Ergebnis unzähliger Stunden technischer Forschung und des Vergleichs mit marktführenden Produkten. Von Grund auf für Musiker und Produzenten konzipiert, ist er funktionsreich und kompakt.

Der Live Logic USB MIDI Footcontroller ermöglicht Ihnen eine schnelle und einfache Performance-Steuerung jeder MIDI-Hardware oder Software-Plattform und Plugins. Senden Sie nahtlos Programmwechsel-Nachrichten und weisen Sie Parametersteuerungen beliebigen Schaltern zu, oder weisen Sie die kontinuierliche Steuerung jedes MIDI-Parameters einem Expression-Pedal mithilfe der zwei Expression-Pedal-Eingänge zu (Expression-Pedal nicht im Lieferumfang enthalten). MIDI über USB ist ebenfalls enthalten für die Verwendung mit DAWs, Plugins und Live-Sequenzer-/Sampling-Software wie Ableton Live™.

Dieses Produkt wird mit einer kostenlosen, herunterladbaren Kopie von Abletons leistungsstarker Live Lite 10 Lite Software geliefert. Obwohl eine exzellente Software, haben Sie die völlige Freiheit, eine Reihe von Midi-Produkten mit Ihrer eigenen bevorzugten Software zu verwenden und zu steuern.

Betreiben Sie Ihren Live Logic USB Midi Footcontroller überall über USB, 9V-Batterie oder Netzteil.

Live Logic Produkt-Tasten und -Funktionen

Vorderseite (Im Patch-Modus)

1. 6 einzelne Fußschalter mit unabhängigen, entsprechenden LEDs, die Ihnen nach dem Drücken den aktuell ausgewählten Fußschalter anzeigen.
2. 'Footswitch 5' (Fußschalter 5) steuert 'Bank down' (Bank abwärts) und 'Footswitch 6' (Fußschalter 6) wählt 'Bank up' (Bank aufwärts).
3. Bühnentaugliche, nach vorne gerichtete LED-Anzeige. Sobald das Gerät eingeschaltet ist, leuchtet die LED-Anzeige auf.

Rückseite

4. 2 MIDI In/Out-Buchsen ermöglichen den Anschluss von MIDI-Hardware mittels standardmäßiger 5-poliger DIN-Kabel.
5. Zwei individuelle Expression-Pedal-Eingänge ermöglichen den gleichzeitigen Anschluss von bis zu zwei Pedalen. Diese können mit der USB-Steuerungssoftware programmiert werden.

6. Der MODE-Wahlschalter wechselt zwischen den Modi 'PATCH' (Patch) und 'CUSTOM' (Benutzerdefiniert).

Wenn Sie den MODE-Schalter nach links/auf 'PATCH' (Patch) stellen, können Sie Programmwechsel-(PC)-Nachrichten über MIDI-Kabel oder USB an jedes angeschlossene MIDI-Gerät(e) senden.

• Der Programmbereich (0-127/1 - 128) kann über die USB-Steuerungssoftware ausgewählt werden.
• Schalter 1 - 4: Senden entsprechende Programmwechsel-Nachricht, in Bänken von 4.
• Schalter 5: Bank abwärts
• Schalter 6: Bank aufwärts

Wenn Sie auf Rechts/ 'CUSTOM' (Benutzerdefiniert) wechseln, können Sie die Blackstar Live Logic Midi-Steuerungssoftware über USB verwenden, um die über MIDI-Kabel und USB gesendeten MIDI-Nachrichten anzupassen. Weisen Sie einem der sechs Fußschalter einen der folgenden Nachrichtentypen zu:

• Programmwechsel
• Kontrollwechsel
• Note
• Clock
• Note

7. & 8. Der Live Logic Footcontroller kann entweder über USB von Ihrem PC/Mac, eine geeignete 9V-Batterie oder Blackstars kompaktes PSU-500 (separat erhältlich) mit Strom versorgt werden, welches mit 100-240V AC betrieben wird und mit 4 verschiedenen Steckeraufsätzen geliefert wird, wodurch es in vielen Ländern weltweit einsetzbar ist.

9. Das Drücken des Ein-/Ausschalters nach 'in' (innen) schaltet das Gerät ein und beleuchtet die vordere LED-Anzeige. Erneutes Drücken des Schalters in die Position 'out' (außen) schaltet den Live Logic Footcontroller sofort aus.

Beispiele für die korrekte Einrichtung mit spezifischen Produkten

Blackstar Silverline

• Live Logic MIDI-Ausgang → Silverline MIDI-Eingang
• Patch-Modus - Patch-Wechsel auf Ihrem Silverline (Patch-Modus-Anzeige auf Offset setzen)
• Benutzerdefinierter Modus → Laden Sie die Silverline-Vorlage von https://www.blackstaramps.com/uk/ranges/live-logic/usb-midi-controller für ein Beispiel der MIDI-Zuweisung herunter.


Blackstar Series One

• Live Logic MIDI-Ausgang → Series One MIDI-Eingang
• Patch-Modus - Kanalwechsel auf Ihrem Series One (Patch-Modus-Anzeige auf Offset setzen)
• Benutzerdefinierter Modus → Laden Sie die Series One-Vorlage von https://www.blackstaramps.com/uk/ranges/live-logic/usb-midi-controller herunter, um Patches mit zwei freigelassenen Schaltern für andere MIDI-Geräte zu wechseln.

DAW-Plugin-Steuerung

• Live Logic USB → PC/MAC


Strymon Nixie-Steuerung

• Live Logic USB → PC/MAC
• Live Logic MIDI Out → Strymon Midi In
• Strymon Midi Out → Live Logic Midi In

Live Logic Midi Thru auf Aus gesetzt.

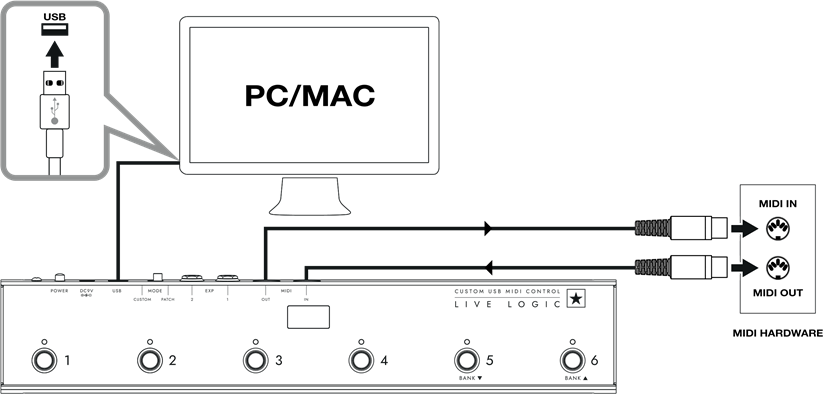

MIDI-Schnittstelle

• Live Logic USB → PC/MAC
• Externe MIDI-Hardware MIDI OUT → MIDI IN
• Externe MIDI-Hardware MIDI IN → MIDI OUT
• Live Logic Midi Thru auf Aus gesetzt
• Fügen Sie Expression-Pedale zum Live Logic hinzu, um DAW oder externe MIDI-Geräte zu steuern.


Software

Verwenden Sie Ihren Live Logic MIDI Footcontroller mit einer Reihe professionell entwickelter Softwareprogramme:

ABLETON LIVE LITE 10 SOFTWARE

• Blackstar hat sich mit Ableton Live zusammengetan, um ein maßgeschneidertes Control Surface Script zu entwickeln, und Ihr Live Logic MIDI Footcontroller enthält eine kostenlose Kopie von Abletons exzellenter Live Lite 10 Lite Software. Sie können alle wesentlichen Workflows, Instrumente und Effekte von Live 10 Lite nutzen, um Songs aufzunehmen, direkt mit Ihrem Controller zu erstellen, in Ihren Apps erstellte Musik weiterzuentwickeln und vieles mehr.
• Bitte lesen Sie den Abschnitt 'Ableton Mode' (Ableton-Modus) unten für spezifische Informationen zu dieser Funktion.

BLACKSTAR LIVE LOGIC MIDI CONTROL

• Blackstar Live Logic Midi Control ist eine speziell entwickelte Software für Ihren Live Logic MIDI Footcontroller, die sowohl auf PC als auch auf Mac funktioniert.
• Richten Sie die Funktionen jedes Fußschalters und Expression-Pedals ein und passen Sie sie an, speichern und laden Sie Ihre bevorzugten Konfigurationsvoreinstellungen.
• Weitere Informationen zu den Funktionen und Merkmalen der Software finden Sie in den entsprechenden Abschnitten unten.

Firmware-Update

Um die neueste Firmware für Ihren Live Logic Midi Footcontroller zu erhalten, besuchen Sie bitte die Blackstar Live Logic Webseite https://www.blackstaramps.com/uk/ranges/livelogic/usb-midi-controller und laden/installieren Sie das Firmware-Updater-Tool zusammen mit der neuesten verfügbaren Firmware-Datei. Um die Firmware-Datei zu installieren:

• Schließen Sie jegliche Live Logic Midi Control Software.
• Öffnen Sie das Firmware-Updater-Tool.
• Verbinden Sie Ihren Live Logic über USB.
• Laden Sie die Firmware-Datei.
• Klicken Sie auf die Schaltfläche 'update' (Update).
• Hinweis: Überwachen Sie und stellen Sie sicher, dass der Fortschrittsbalken 100 % erreicht. Falls der Fußschalter den Firmware-Update-Vorgang fehlschlägt oder der Fortschrittsbalken stoppt, wiederholen Sie bitte den obigen Upgrade-Vorgang.

MODI

ABLETON-MODUS (Zur Verwendung mit Ableton Live Software)

Ihr Live Logic Midi Footcontroller profitiert von der offiziellen Ableton Live Integration. Zusätzlich zur Standard-MIDI-Zuweisungsfunktionalität erschließt die offizielle Integration einzigartige Looping-Funktionen mit bis zu 6 unabhängigen Loops.

Um den Ableton-Modus auf Ihrem Live Logic zu aktivieren, stellen Sie zunächst sicher, dass Ihre Firmware aktuell ist und Sie die neueste Version von Ableton Live installiert haben.

• Wählen Sie den CUSTOM-Modus (Benutzerdefinierten Modus) auf Ihrem Live Logic MIDI Footcontroller mit dem MODE-SCHALTER (6) auf der Rückseite.
• Verbinden Sie Ihren Live Logic MIDI Footcontroller über USB mit Ihrem PC oder Mac.
• Öffnen Sie Ableton Live
• Navigieren Sie zum Fenster 'Preferences' (Einstellungen) und gehen Sie zur Registerkarte 'Link MIDI' (Link MIDI).
• Wählen Sie in der Dropdown-Liste 'Control Surface' (Bedienoberfläche) den Eintrag 'Blackstar Live Logic' (Blackstar Live Logic) aus.

Ihr Live Logic MIDI Footcontroller wechselt automatisch in den Ableton Live Modus und zeigt '0' (0) auf dem Display an.

Die vollständige Funktionalität entnehmen Sie bitte dem Abschnitt Ableton Live unten.

PATCH-MODUS

• Wählen Sie den PATCH-Modus (Patch-Modus) auf Ihrem Live Logic MIDI Footcontroller mit dem MODE-Schalter (6) auf der Rückseite.
• Der PATCH-Modus konfiguriert die Fußschalter automatisch so, dass sie Programmwechsel-(PC)-Nachrichten senden.
• Im Patch-Modus sendet der Live Logic Programmwechsel-(PC)-Nachrichten von 0 bis 127.
• Schalter 1-4 wählen die PC-Nummer aus, und Schalter 5 und 6 schalten die Bank in Gruppen von 4 nach unten und oben.
• Wenn Sie sich in Patch 1 befinden, ändert das Drücken von Bank up (Schalter 6) den Patch auf 5.
• Wenn Sie sich in Patch 4 befinden, ändert das Drücken von Bank up (Schalter 6) den Patch auf 8.

BENUTZERDEFINIERTER MODUS

• Wählen Sie den CUSTOM MODE (Benutzerdefinierten Modus) auf Ihrem Live Logic MIDI Footcontroller mit dem MODE-Schalter (6) auf der Rückseite.
• Im CUSTOM MODE (Benutzerdefinierten Modus) kann die Blackstar Live Logic MIDI Control Software verwendet werden, um die von jedem Fußschalter und Expression-Pedal gesendeten MIDI-Nachrichten anzupassen. (Siehe unten)

Blackstar Live Logic MIDI-Steuerungssoftware

Tastenmerkmale & Funktionen

1. FUSSSCHALTER
   Hier wird der Fußschalter angezeigt, den Sie gerade bearbeiten. Drücken Sie im CUSTOM MODE (BENUTZERDEFINIERTER MODUS) eine beliebige Taste auf Ihrem Live Logic, um auszuwählen, welcher Schalter gerade bearbeitet wird.
2. EXP 1 + EXP 2
   Wählen Sie diese Option, um die Einstellungen des Expression-Pedals zu bearbeiten.
3. GLOBALE WERTE SENDEN
   Nachdem Sie Änderungen an der Konfiguration Ihres Live Logic MIDI-Fußcontrollers vorgenommen haben, drücken Sie die Taste 'Send Values' (Werte senden), um diese Einstellungen zu bestätigen und zu speichern.
4. GLOBALEN WERT LESEN
   Drücken Sie 'Read Values' (Werte lesen), wenn Sie die Werte Ihrer App auf den im Fußcontroller aktuell gespeicherten Stand aktualisieren möchten. Dies geschieht automatisch, wenn Sie Ihr Live Logic anschließen. Drücken Sie diese Taste, um zu überprüfen, ob alle Ihre Einstellungen erfolgreich in Ihrem Live Logic gespeichert wurden.
5. PATCH-MODUS-ANZEIGE
   Diese Einstellung ändert den Anzeigebereich für den aktuell aktiven Patch.
   • STANDARD zeigt 0 für PC-Nachricht 0, 1 für PC-Nachricht 1...
   • OFFSET zeigt 1 für PC-Nachricht 0, 2 für PC-Nachricht 1...
     • Dies kann nützlich sein, wenn Sie mit unterschiedlicher MIDI-Hardware arbeiten, die Patches oder Presets ab 1 und nicht ab 0 haben.
6. PATCH-MODUS MIDI-KANAL
   Wählen Sie den MIDI-Kanal, auf dem Ihr Live Logic MIDI-Fußcontroller Program Change-Nachrichten sendet.
7. MIDI THRU
   Wählt aus, ob über den MIDI-Eingang empfangene MIDI-Nachrichten an den MIDI-Ausgang weitergeleitet werden.
   • Diese Einstellung wird verwendet, wenn mehrere MIDI-Geräte in einer Kette verbunden werden. Zum Beispiel: MIDI-Keyboard-Ausgang > Live Logic-Eingang, Live Logic-Ausgang > Synth MIDI-Eingang.
   • Bitte beachten Sie: Beim Anschließen einer Schleife an das Live Logic sollten Sie MIDI Thru auf OFF (AUS) stellen.
   • Live Logic Midi-Ausgang > Pedal MIDI-Eingang > Pedal MIDI-Ausgang > Live Logic MIDI-Eingang.
   • MIDI Thru ist standardmäßig auf Aus.
8. PROFILNAME
   Wählen Sie einen benutzerdefinierten Namen für Ihr MIDI-Profil. Jedes gespeicherte Profil muss einen eindeutigen Namen haben.
9. ÖFFNEN
   Verwenden Sie die Taste 'Open' (Öffnen), um ein Profil zu laden. Profile werden als .bstarmidi-Datei gespeichert und können auf jedem Live Logic MIDI-Fußcontroller geteilt und geladen werden.
10. SPEICHERN
    Nachdem Sie Ihr Profil angepasst haben, speichern Sie es mit dieser Taste. Stellen Sie sicher, dass die Dateierweiterung '.bstarmidi' lautet.
11. BENUTZERDEFINIERTE MIDI-ZUWEISUNG
    Beschriften Sie hier die Funktionen jedes einzelnen Fußschalters und Expression-Pedals. Diese Beschriftungen werden in einem Profil gespeichert.

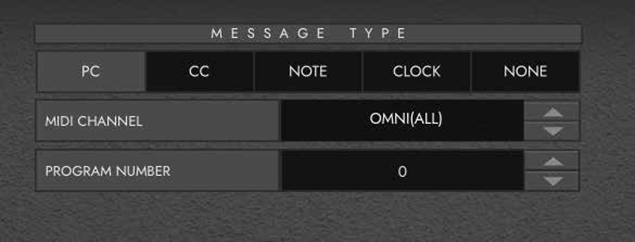

12. NACHRICHTENTYP
    In diesem Abschnitt passen Sie die MIDI-Nachricht für den aktuell ausgewählten Fußschalter/das Expression-Pedal an. Weitere Details zu jedem Nachrichtentyp finden Sie im Abschnitt unten.
    • PC – Program Change (Programmwechsel)

      • MIDI-Kanal - Stellen Sie den MIDI-Kanal ein, auf dem der ausgewählte Fußschalter/das Expression-Pedal die Program Change-Nachricht sendet.
      • Dies ist sehr nützlich für Rigs, die mehrere andere Pedale oder Geräte enthalten, die in einer Schleife von einem Live Logic MIDI-Fußcontroller gesteuert werden.
      • Programmnummer – Stellen Sie die Programmnummer ein, die Sie beim Drücken des ausgewählten Fußschalters auslösen möchten.
    • CC - CONTROL CHANGE (Steuerungsänderung)

    • MIDI-KANAL - Stellen Sie den MIDI-Kanal ein, auf dem der ausgewählte Fußschalter/das Expression-Pedal die Program Change-Nachricht sendet.
    • CC-NACHRICHTENNUMMER - Stellen Sie die Control Change (CC)-Nummer ein, die Sie beim Drücken des ausgewählten Fußschalters oder Expression-Pedals auslösen möchten. Schlagen Sie in der MIDI-Tabelle im Benutzerhandbuch des/der Geräte(s) nach, die Sie steuern möchten, um die Funktion jeder CC-Nachricht zu ermitteln. Standardmäßig sind im Custom Mode (Benutzerdefinierten Modus) die 6 Fußschalter auf CC0 - CC5 eingestellt.
    • BETRIEB - Dies bestimmt den Betrieb der 6 Fußschalter:
      • Momentary (Momentan) - Sendet den 'On'-Wert (Ein-Wert), wenn der Fußschalter gedrückt wird, und den 'Off'-Wert (Aus-Wert), wenn der Fußschalter losgelassen wird. Die entsprechende LED leuchtet, solange der Fußschalter gedrückt wird.
      • Toggle (Umschalten) - Sendet den 'On'-Wert (Ein-Wert) beim einmaligen Drücken und bleibt aktiv, bis er erneut gedrückt wird. Die entsprechende LED über dem Schalter leuchtet, wenn er umgeschaltet ist.
    • AUS-WERT - Wählen Sie den Datenwert, der in der Aus-Position gesendet werden soll. Dieser sollte normalerweise für den normalen Gebrauch auf 0 eingestellt sein.
    • EIN-WERT - Wählen Sie den Wert, der im Ein-/Maximalposition gesendet werden soll. Dieser sollte normalerweise für den normalen Gebrauch auf 127 eingestellt sein.
    • BEISPIEL Wenn Sie einen Gain Boost mit einer Taste verwenden möchten, stellen Sie die CC-Nummer so ein, dass sie den Gain an Ihrem Amp/Plugin steuert, stellen Sie den Aus-Wert auf Ihren normalen Gain-Pegel und den Ein-Wert auf Ihren geboosteten Gain, und stellen Sie dann 'Operation' (Betrieb) auf Toggle (Umschalten). Dieser Schalter kann nun wie ein Boost-Pedal verwendet werden.
      HINWEIS:

    • MIDI-KANAL - Stellen Sie den MIDI-Kanal ein, auf dem der ausgewählte Fußschalter/das Expression-Pedal die Program Change-Nachricht sendet.
    • BETRIEB - Dies bestimmt den Betrieb der 6 Fußschalter:
      • Momentary (Momentan) - Sendet den 'On'-Wert (Ein-Wert), wenn der Fußschalter gedrückt wird, und den 'Off'-Wert (Aus-Wert), wenn der Fußschalter losgelassen wird. Die entsprechende LED leuchtet, solange der Fußschalter gedrückt wird.
      • Toggle (Umschalten) - Sendet den 'On'-Wert (Ein-Wert) beim einmaligen Drücken und bleibt aktiv, bis er erneut gedrückt wird. Die entsprechende LED über dem Schalter leuchtet, wenn er umgeschaltet ist.
    • TON - Wählen Sie, welcher Ton gesendet werden soll.
    • OKTAVE - Wählen Sie, welche 'Oktavlage' für den aktuell ausgewählten Ton gesendet werden soll.
    • AUS-WERT - Wählen Sie den Datenwert, der in der Aus-Position gesendet werden soll. Dieser sollte normalerweise für den normalen Gebrauch auf 0 eingestellt sein.
    • EIN-WERT - Wählen Sie den Wert, der im Ein-/Maximalposition gesendet werden soll. Dieser sollte normalerweise für den normalen Gebrauch auf 127 eingestellt sein.
      CLOCK (Takt)

    • TAKT AUSWÄHLEN
      • INTERNER TAKT verwendet den ausgewählten Fußschalter als Tap Tempo.
        • Die LED über dem Fußschalter blinkt im Takt des eingestellten Tempos.
        • Tippen Sie den Fußschalter im Takt Ihres gewünschten Tempos, um die Geschwindigkeit einzustellen.
        • Das Tempo wird auf dem Live Logic Display angezeigt.
      • EXTERNER TAKT - Dies zeigt alle eingehenden Taktmeldungen entweder vom USB- oder vom MIDI-DIN-Eingang an.
        • Dies ist sehr nützlich, wenn Sie eine DAW in Ihr Live-Musik-Setup integrieren, um als visuelle Klickspur zu fungieren oder um Takte über alle Geräte hinweg zu synchronisieren.
          NONE (Keine)

    • Wenn Sie einen Fußschalter ohne Zuweisung lassen möchten, wählen Sie den Nachrichtentyp 'None' (Keine).

Technische Spezifikation

Live Logic MIDI Footcontroller

Stromversorgung über:

• 9V Batterie
• USB
• Externes 9V Netzteil mit Minuspol innen
• Blackstar PSU-500 (separat erhältlich)

Gewicht (kg): 1.2

Abmessungen (mm): 395 x 70 x 35

Zubehör:

• PSU-500 Netzteil (separat erhältlich)
• Expression-Pedale von Drittanbietern (separat erhältlich)

SILVERLINE STANDARD Frontplatte

SILVERLINE SPECIAL Frontplatte

WICHTIGE SICHERHEITSHINWEISE

1. Lesen Sie diese Anweisungen.
2. Bewahren Sie diese Anweisungen auf.
3. Beachten Sie alle Warnungen.
4. Befolgen Sie alle Anweisungen.
5. Verwenden Sie dieses Gerät nicht in der Nähe von Wasser.
6. Nur mit einem trockenen Tuch reinigen.
7. Blockieren Sie keine Lüftungsöffnungen.
8. Installieren Sie das Gerät gemäß den Anweisungen des Herstellers.
9. Installieren Sie das Gerät nicht in der Nähe von Wärmequellen wie Heizkörpern, Heizregistern, Öfen oder anderen Wärme erzeugenden Geräten (einschließlich Verstärkern).
10. Setzen Sie den Sicherheitszweck des polarisierten oder geerdeten Steckers nicht außer Kraft. Ein polarisierter Stecker hat zwei Stifte, wobei einer breiter ist als der andere. Ein geerdeter Stecker hat zwei Stifte und einen dritten Erdungsstift. Der breite Stift oder der dritte Stift dienen Ihrer Sicherheit. Falls der mitgelieferte Stecker nicht in Ihre Steckdose passt, wenden Sie sich an einen Elektriker, um die veraltete Steckdose ersetzen zu lassen.
11. Schützen Sie das Netzkabel davor, betreten oder eingeklemmt zu werden, insbesondere an Steckern, Mehrfachsteckdosen und an der Stelle, an der es aus dem Gerät austritt.
12. Verwenden Sie nur vom Hersteller angegebene Anbauteile/Zubehör.
13. Trennen Sie dieses Gerät bei Gewittern oder wenn es längere Zeit nicht benutzt wird vom Netz.
14. Überlassen Sie alle Wartungsarbeiten qualifiziertem Servicepersonal. Eine Wartung ist erforderlich, wenn das Gerät in irgendeiner Weise beschädigt wurde, z. B. wenn das Netzkabel oder der Stecker beschädigt ist, Flüssigkeit verschüttet oder Gegenstände in das Gerät gefallen sind, das Gerät Regen oder Feuchtigkeit ausgesetzt war, nicht normal funktioniert oder fallen gelassen wurde.

UM DIESES GERÄT VOLLSTÄNDIG VOM WECHSELSTROMNETZ ZU TRENNEN, ZIEHEN SIE DEN NETZSTECKER AUS DER NETZSTECKDOSE.

UM DAS RISIKO VON BRAND ODER STROMSCHLAG ZU REDUZIEREN, SETZEN SIE DIESES GERÄT WEDER REGEN NOCH FEUCHTIGKEIT AUS. DAS GERÄT DARF KEINEM TROPF- ODER SPRITZWASSER AUSGESETZT WERDEN, UND MIT FLÜSSIGKEITEN GEFÜLLTE GEGENSTÄNDE, WIE VASEN, DÜRFEN NICHT AUF DAS GERÄT GESTELLT WERDEN.

Dieses Symbol soll den Benutzer auf wichtige Betriebs- und Wartungsanweisungen (Serviceanweisungen) in der dem Gerät beiliegenden Literatur hinweisen.

Dieses Symbol soll den Benutzer auf das Vorhandensein einer unisolierten „gefährlichen Spannung“ innerhalb des Produktgehäuses hinweisen, die ausreichen kann, um ein Stromschlagrisiko für Personen darzustellen.

Wichtige Sicherheitsinformationen

LESEN SIE DIE FOLGENDEN INFORMATIONEN SORGFÄLTIG DURCH. BEWAHREN SIE ALLE ANWEISUNGEN FÜR ZUKÜNFTIGE BEZUGNAHME AUF!

Befolgen Sie alle Warnungen und Anweisungen, die auf dem Produkt angebracht sind!

Hohe interne Betriebsspannungen.

• Öffnen Sie nicht das Gerätegehäuse. Dieses Gerät enthält keine vom Benutzer zu wartenden Teile. Überlassen Sie alle Wartungsarbeiten qualifiziertem Servicepersonal.
• Nur mit einem trockenen Tuch reinigen.
• Kondenswasser kann sich im Inneren eines Verstärkers bilden, wenn er von einer kalten Umgebung an einen wärmeren Ort gebracht wird. Bevor Sie das Gerät einschalten, wird empfohlen, dass das Gerät Raumtemperatur erreicht hat.
• Unbefugte Modifikationen dieses Geräts sind von Blackstar Amplification Ltd. ausdrücklich verboten.
• Stecken Sie niemals Gegenstände jeglicher Art in die Lüftungsschlitze des Gerätegehäuses.
• Setzen Sie dieses Gerät keinerlei Regen, Flüssigkeiten oder Feuchtigkeit aus.
• Stellen Sie dieses Produkt nicht auf einen instabilen Wagen, Ständer oder Tisch. Das Produkt könnte herunterfallen und ernsthafte Schäden am Produkt oder an Personen verursachen!
• Decken oder blockieren Sie keine Lüftungsschlitze oder -öffnungen. Dieses Gerät darf nur in einem gut belüfteten Bereich verwendet und niemals eingeschaltet werden, wenn es sich in einem schlecht belüfteten Raum, wie z.B. einem Bücherregal, befindet.
• Dieses Produkt sollte nicht in der Nähe einer Wärmequelle wie einem Ofen, Heizkörper oder einem anderen Wärme erzeugenden Verstärker platziert werden.
• Verwenden Sie nur das mitgelieferte Netzkabel, das mit der Netzspannung in Ihrer Region kompatibel ist.
• Netzkabel sollten immer sorgfältig behandelt und bei Beschädigung in irgendeiner Weise ersetzt werden.
• Brechen Sie niemals den Erdungsstift am Netzkabel ab.
• Das Netzkabel sollte gezogen werden, wenn das Gerät längere Zeit nicht benutzt wird.
• Ein Gerät mit Schutzklasse I muss an eine Netzsteckdose mit Schutzleiteranschluss angeschlossen werden.
• Der Netzstecker des Netzkabels sollte stets leicht zugänglich sein.
• Bevor das Gerät eingeschaltet wird, sollte der Lautsprecher wie im Handbuch beschrieben mit dem vom Hersteller empfohlenen Kabel angeschlossen werden.
• Ersetzen Sie beschädigte Sicherungen immer durch solche mit der richtigen Nennleistung und dem richtigen Typ.
• Trennen Sie niemals die schützende Netz-Erdverbindung.
• Hohe Lautsprecherpegel können dauerhafte Hörschäden verursachen. Sie sollten daher die direkte Umgebung von Lautsprechern, die mit hohen Pegeln betrieben werden, meiden. Tragen Sie Gehörschutz, wenn Sie dauerhaft hohen Pegeln ausgesetzt sind.
• Wenn das Produkt bei Befolgung der Bedienungsanleitung nicht normal funktioniert, wenden Sie sich an einen qualifizierten Servicetechniker.

Für die neuesten Informationen besuchen Sie: www.blackstaramps.com

Referenzen

• Live Logic - Blackstar
• Homepage Blackstar Amplification

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

Blackstar LIVE LOGIC - USB MIDI CONTROLLER Handbuch herunterladen

Verfügbare Sprachen
