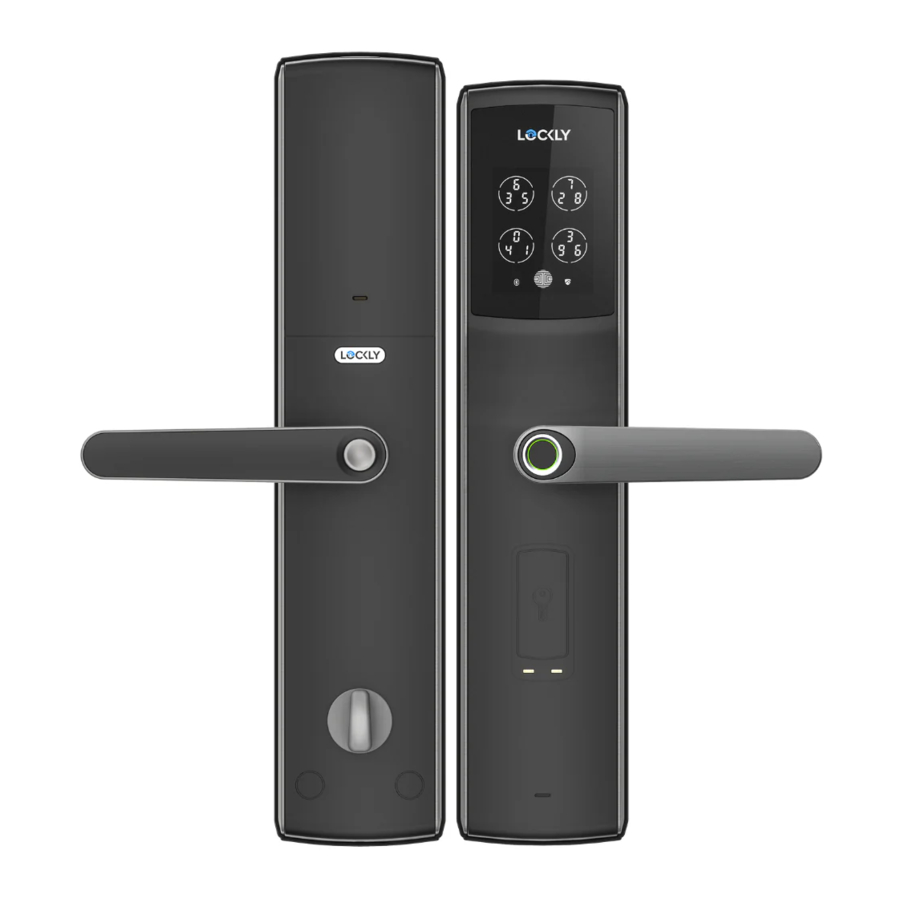

Lockly SECURE LUX - Türschloss-Handbuch

Willkommen!

Diese Anleitung führt Sie Schritt für Schritt durch die Installation und Inbetriebnahme Ihres Lockly Secure Lux. Sollten Sie Fragen haben, besuchen Sie bitte unseren Online-Support unter: Lockly.com/support oder rufen Sie (669) 500-8835 an.

Vorbereitung

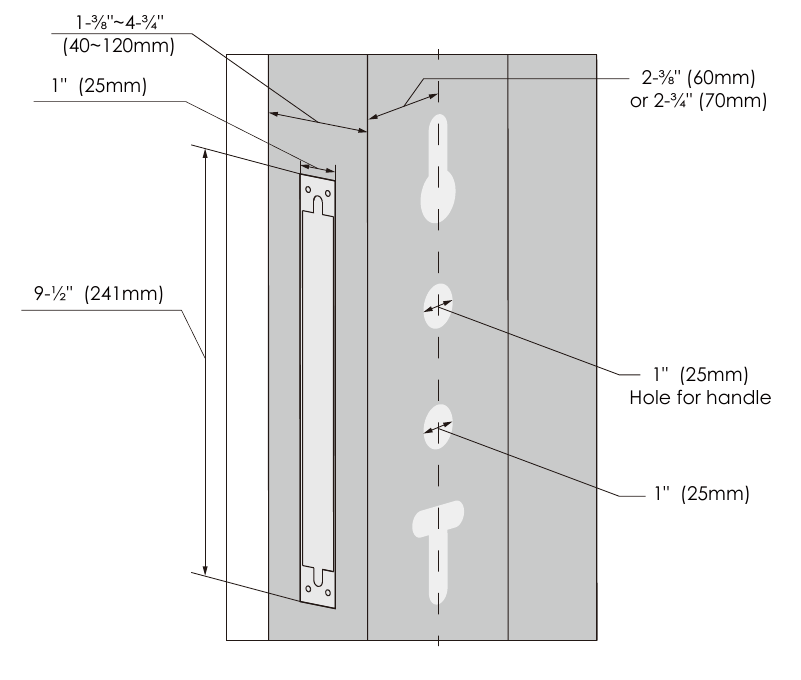

Entfernen Sie das vorhandene Einsteckschloss, den Riegel oder die Falle und verwenden Sie die mitgelieferte Schablone, um neue Löcher zu bohren.


Dieses Produkt wird für die professionelle Installation empfohlen. Möglicherweise müssen Sie eine Lochsäge und/oder professionelle Bohrwerkzeuge verwenden, um die Tür für die Installation vorzubereiten.

1. Konfigurieren Sie Ihr Einsteckschloss entsprechend Ihrer Ausrichtung.

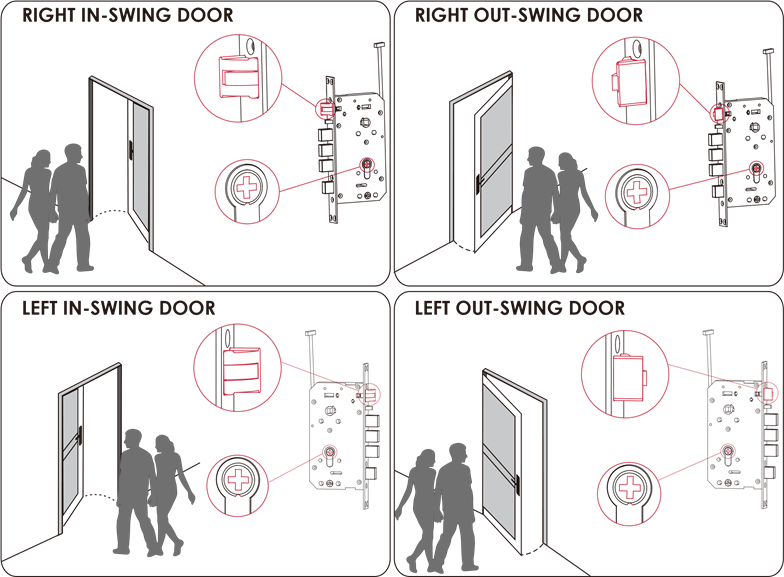

Stellen Sie vor der Installation sicher, dass Sie Ihre Türöffnungsrichtungen ermittelt haben. Dies dient Ihnen als Referenz zum Einstellen des Fallenwegs, der Zylinderdrehung sowie der Innen- und Außengriffe.

EINSTELLEN VON FALLENWEG & ZYLINDERDREHUNG

Ändern Sie den Fallenweg und die Zylinderdrehrichtung entsprechend Ihrer Türöffnung. Die Werkseinstellung des Fallenwegs und der Zylinderdrehung ist für eine rechts innen öffnende Tür. Wenn Sie eine andere Türöffnungsrichtung haben, beachten Sie bitte die Rubrik Vorbereitung für die korrekte Fallenrichtung und Drehposition.

Ändern der Fallenrichtung für rechts außen öffnende und links innen öffnende Türen

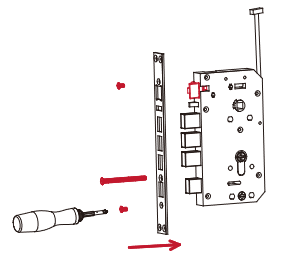

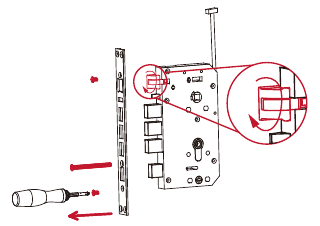

1. Verwenden Sie einen Phillips screwdriver, um drei Schrauben und den Stulp zu entfernen. Drehen Sie den Fallenweg um 180 °.

2. Stellen Sie sicher, dass die Falle vollständig um 180 ° gedreht wurde, und bringen Sie dann den Stulp wieder an.

3. Sichern Sie den Stulp mit 3 Schrauben und ziehen Sie diese fest.


Ändern der Zylinderdrehrichtung für links innen öffnende und links außen öffnende Türen

1. Verwenden Sie einen Phillips screwdriver, um die Zylinder-Drehschraube zu entfernen und den Drehbolzen herauszunehmen.

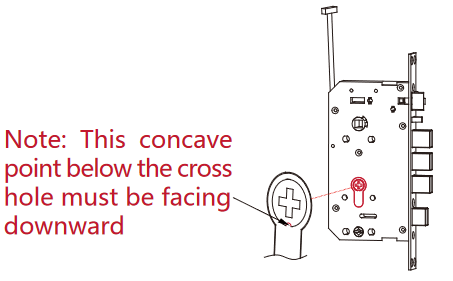

2. Ändern Sie die Ausrichtung der Kreuzbohrung des Drehbolzens zur Außenseite hin für nach links innen öffnende oder links außen öffnende Türöffnungen.

3. Setzen Sie den Drehbolzen ein und sichern Sie ihn mit Schrauben.


EINBAU DER SCHLOSSGARNITUR

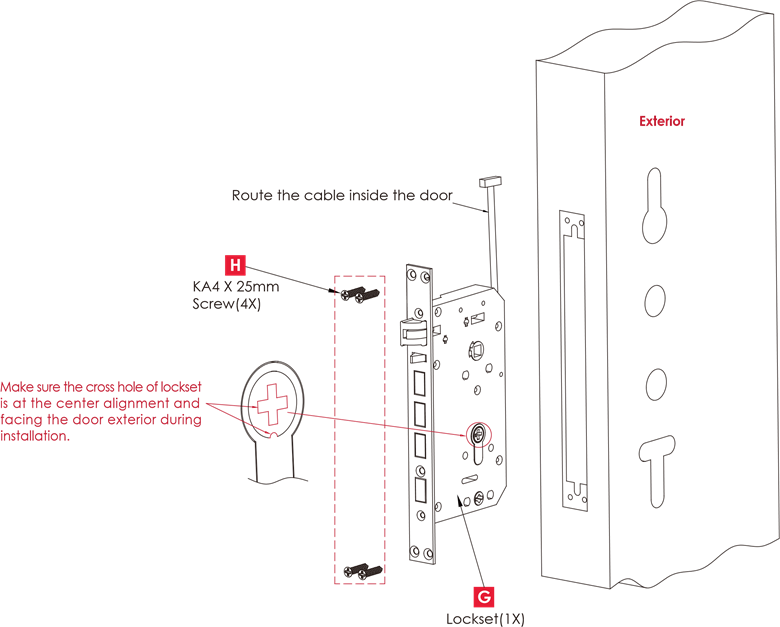

Setzen Sie das Einsteckschloss in die Türpfalzöffnung ein und ziehen Sie es mit den 4 mitgelieferten Schrauben fest. Führen Sie das Kabel in die Türpfalz und legen Sie es beiseite.

UMKEHREN DER TÜRGRiffe

Die folgenden Abbildungen zeigen, wie der Außen- und Innentürgriff von rechts nach links umgesetzt wird. Die Werkseinstellung des Griffs ist für eine rechte Tür. Überspringen Sie diesen Schritt, wenn Sie eine rechte Tür haben. Um den Griff von einer rechten auf eine linke Tür umzusetzen, befolgen Sie die Anweisungen unten:

Außengriff

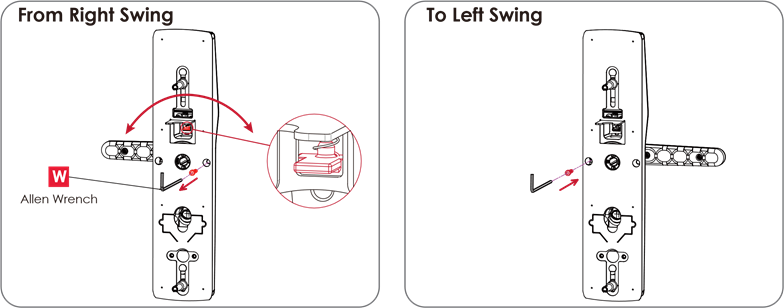

1. Verwenden Sie einen Allen key, um die Schraube auf der rechten Seite zu entfernen (werkseitige Standardschraubenposition für nach rechts öffnende Tür).

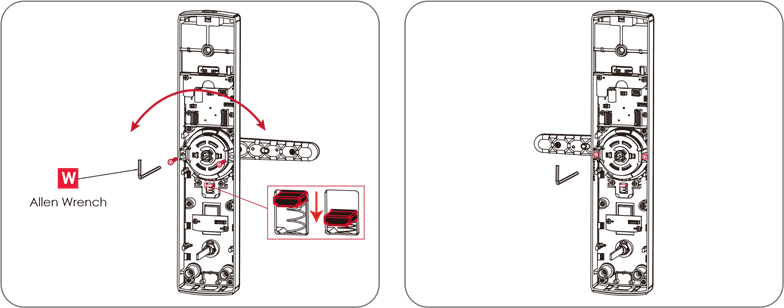

2. Ziehen Sie die Umkehrsperre mit den Fingern nach hinten in eine gelockerte Position, drehen Sie dann den Griff wie abgebildet um 180°. Lassen Sie die Sperre los, um sie nach dem Umdrehen des Griffs in ihre ursprüngliche Position zurückzubringen.
3. Ziehen Sie die Schraube auf der linken Seite mit einem Allen key fest.

Außengriff

1. Entfernen Sie die beiden Schrauben mit einem Allen key.

2. Drücken Sie den Federhaken nach unten und halten Sie ihn mit dem Finger fest. Drehen Sie dann den Griff um 180°.
3. Befestigen Sie die beiden Schrauben mit einem Allen key.

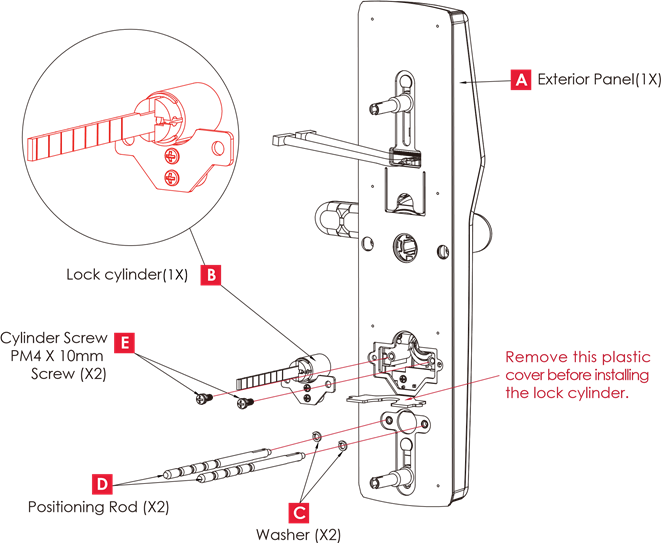

EINBAU DES SCHLOSSZYLINDERS

1. Überprüfen Sie die Türstärke und bestätigen Sie, ob der Zylinderbart gekürzt werden muss;
2. Setzen Sie den Zylinder in das Zylinderloch der Außeneinheit ein;
3. Befestigen Sie den Zylinder mit zwei Schrauben an der Außeneinheit ;
4. Setzen Sie die Unterlegscheibe auf die Positionierungsstifte . Bringen Sie diese an der entsprechenden Schraubenbohrung der Außeneinheit an und ziehen Sie sie mit einem Schraubstock oder Schraubenschlüssel fest.

Positionierungsstifte (D) entsprechend der Türstärken auswählen
40~55 mm Türstärke, kein Kürzen erforderlich
50~66 mm Türstärke, kein Kürzen notwendig
40~120 mm Türstärke, gemäß den Anweisungen rechts kürzen

EINBAU DER SPINDEL

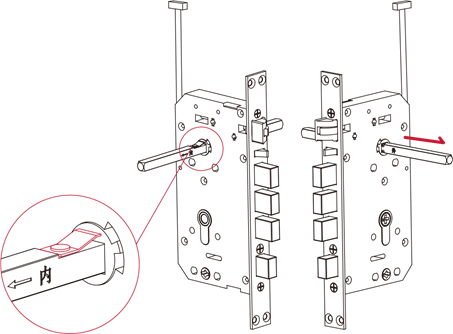

1. Die Spindel muss von der Türinnenseite durch das Schloss hindurch bis zur Türaußenseite eingeführt werden.
   Türinnenseite: Die Spindel muss von der Türinnenseite eingeführt werden. Sie muss das obere Loch der Schlossgarnitur vollständig durchdringen, wie unten gezeigt.
   Türaußenseite: Nachdem die Spindel eingesetzt wurde, ziehen Sie sie von Hand in Pfeilrichtung nach außen und stellen Sie sicher, dass die Spindel nicht herausgezogen werden kann.



Türstärke prüfen

Bei 40~120 mm Türstärke, gemäß den Anweisungen rechts kürzen Bei 40~70 mm Türstärke, kein Kürzen erforderlich Hinweis: Führen Sie die Spindel durch die Tür. Die „L“-Abschnitte, wie im Diagramm gezeigt, sollten innerhalb von 33-35 mm gehalten werden. Schneiden Sie gegebenenfalls den überschüssigen Teil ab und entsorgen Sie ihn.

2. Nachdem die Spindel gekürzt und installiert wurde, bereiten Sie das Teil für die Montage der Außeneinheit vor.


MONTAGE DES AUSSENMODULS

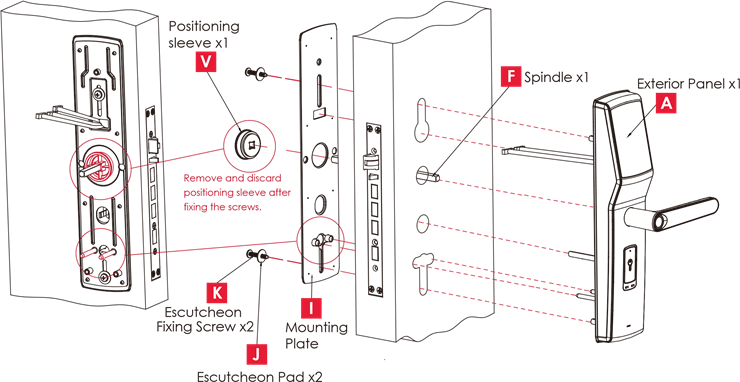

1. Wählen oder passen Sie die Rosettenschrauben (x2) entsprechend der Türstärke an. Montieren Sie das Außenmodul, die Montageplatte, die Rosettenunterlage und befestigen Sie diese mit Schrauben.

Wählen und passen Sie die Schrauben entsprechend der Türstärke an
40~55mm Türstärke, kein Zuschneiden erforderlich	50~66mm Türstärke, kein Zuschneiden erforderlich
60~765mm Türstärke, kein Zuschneiden nötig	40~120mm Türstärke, gemäß den Anweisungen auf der rechten Seite zuschneiden

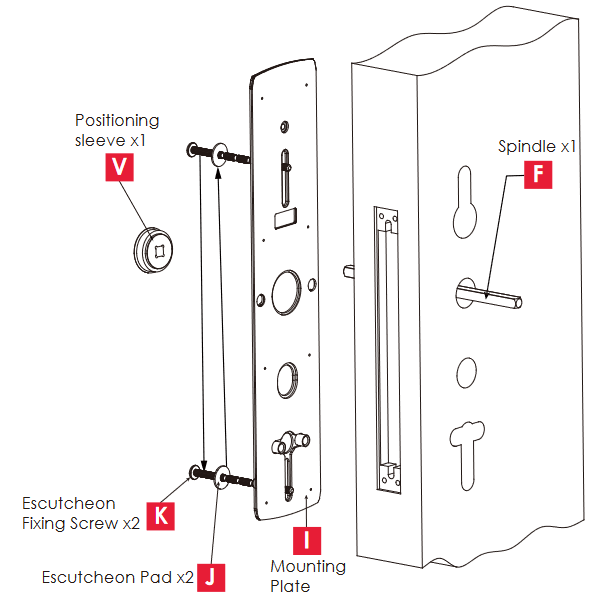

2. Führen Sie die Kabel und Stangen des Außenmoduls durch die entsprechenden Löcher am Schlossgehäuse.

3. Setzen Sie die Positionierungshülse in die Innenseite des Vierkants ein. Stellen Sie sicher, dass alle ausgerichtet und korrekt ausgerichtet sind.
4. Prüfen Sie, ob der Griff reibungslos funktioniert. Überprüfen Sie anschließend, ob die Verriegelungs- und Entriegelungsvorgänge reibungslos ablaufen. Falls nicht, passen Sie die Montageplatte und die Schrauben an, bis der Vorgang reibungslos läuft.

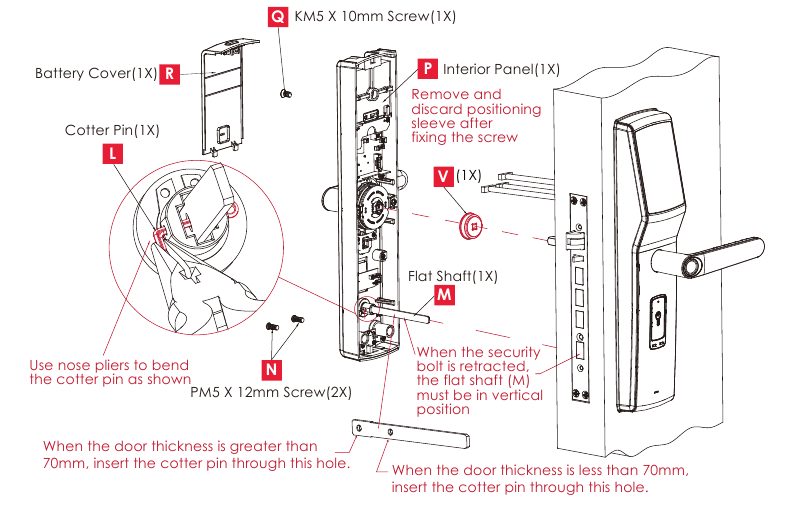

MONTAGE DES INNENMODULS

1. Setzen Sie die Drehklinge in das Innenmodul ein.
2. Setzen Sie den Splint in die Drehklinge entsprechend der Türstärke ein. Beachten Sie die Hinweise, wie im Diagramm dargestellt.
3. Entfernen und entsorgen Sie die Positionierungshülse und stecken Sie dann die Kabel des Außenmoduls in die entsprechende Buchse des Innenmoduls.
4. Setzen Sie die Drehklinge in das entsprechende Loch ein und montieren Sie das Innenmodul an der Tür. Stellen Sie sicher, dass die Löcher für den Vierkant und die Schrauben am Innenmodul ausgerichtet sind. Befestigen Sie das Innenmodul mit Schrauben & .

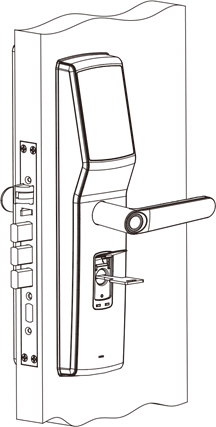

ENDKONTROLLE

Nach Abschluss der Installation heben und senken Sie die inneren und äußeren Griffe, um sicherzustellen, dass sie reibungslos funktionieren. Überprüfen Sie dann, ob die Riegel und die Falle mit den physischen Schlüsseln reibungslos ausfahren.

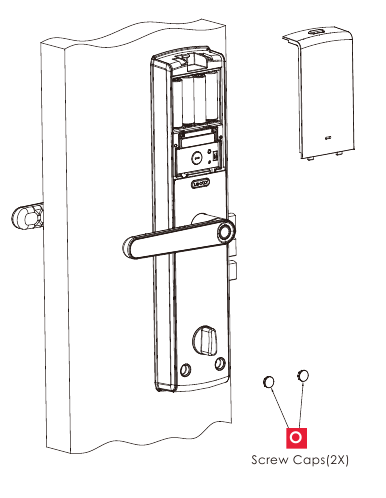

EINLEGEN DER BATTERIEN

Legen Sie 4 x AA-Batterien ein und stellen Sie sicher, dass diese korrekt positioniert sind. Schließen Sie dann die Batterieabdeckung und setzen Sie die Schraubkappen ein. Überprüfen Sie die Funktionen des Schlosses gemäß Bedienungsanleitung nach dem Einlegen der Batterien.

MONTAGE DES SCHLIESSBLECHS

Verwenden Sie die Installationsschablone, um ein Loch in den Türrahmen zu bohren.

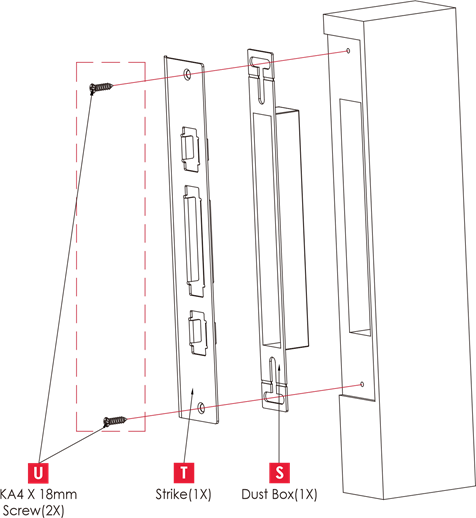

Montieren Sie den Staubkasten in den Türrahmen. Installieren Sie dann das Schließblech und befestigen Sie es mit Schrauben .

LOCKLY APP HERUNTERLADEN

Herzlichen Glückwunsch! Sie haben die physische Installation des Lockly-Schlosses abgeschlossen. Um Ihr Setup zu vervollständigen, laden Sie die Lockly App aus dem App Store oder von Google Play herunter und folgen Sie den Anweisungen auf dem Bildschirm.
Scannen oder besuchen Sie Lockly.com/app

Mehr Smartness für Ihr Zuhause

Secure Link Wi-Fi Hub
Fügen Sie den optionalen Lockly Secure Link Wi-Fi Hub hinzu. Zusammen mit der kostenlosen Lockly App ist es einfacher denn je, Ihre Tür von überall und jederzeit sicher zu steuern und zu verwalten.

Echtzeit-Überwachung & Status
Überwachen Sie den Offen-/Geschlossen-Status der Tür mit Echtzeit-Benachrichtigungen, die an Ihr Smartphone gesendet werden, egal wo Sie sich befinden.

Zugang gewähren, auch wenn Sie nicht zu Hause sind. Tür von überall ver- und entriegeln.

Freihändige Sprachsteuerung. Steuern und überprüfen Sie Ihren Status nur mit Ihrer Stimme über Amazon Alexa- oder Google Assistant-fähige Geräte.

Online erhältlich unter: Lockly.com/hub

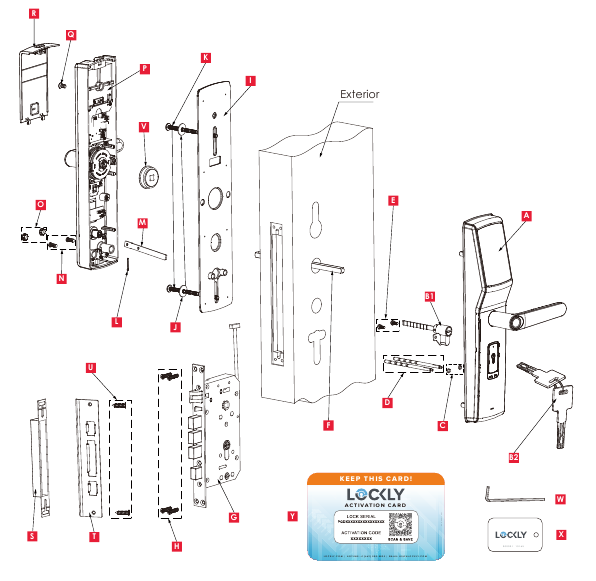

INSTALLATIONSÜBERSICHT & TEILELISTE
