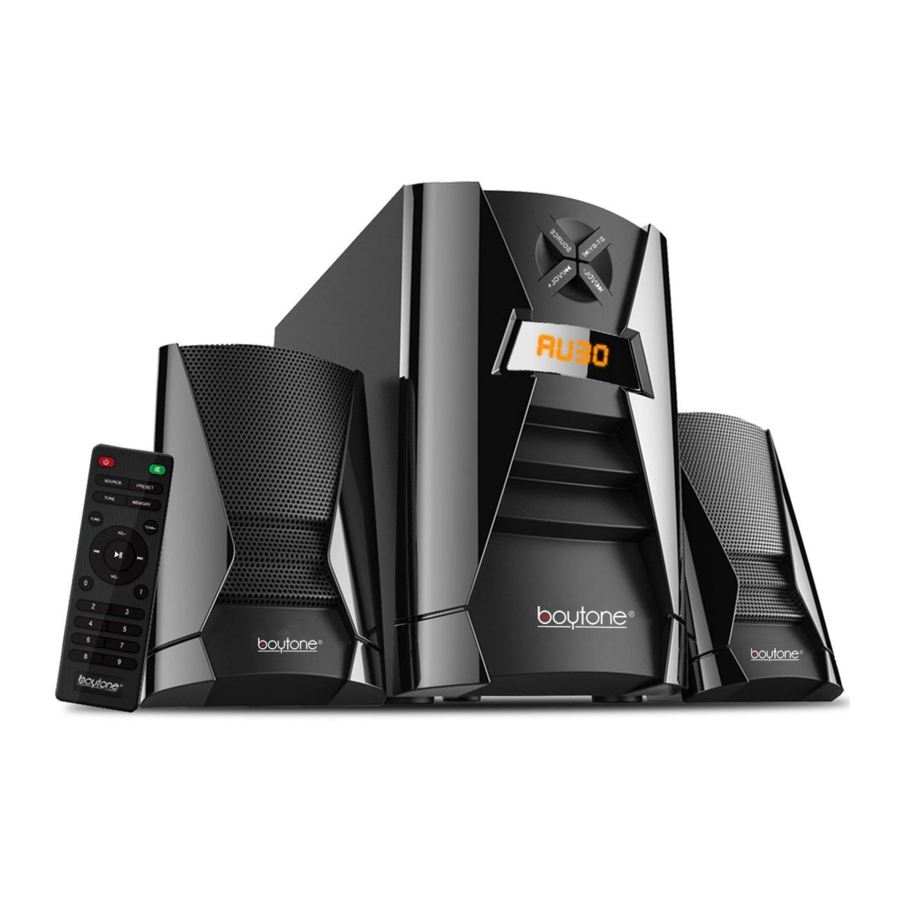

boytone BT-222F - Multimedia-Lautsprechersystem-Handbuch
Bedienungsanleitung
TECHNISCHE DATEN
Audioleistung: 40W(RMS)
Treibereinheiten: 3"x 2 Satellit + 5" Subwoofer
Frequenzbereich:
Satelliten: 120HZ-20KHz
Subwoofer: 20Hz-170Hz
Trennung:
40 dB
S/N: 60dB
Verzerrung:
1%(1K, 1W)
Stromversorgung: ~120V/ 60Hz
Abmessungen:
Subwoofer: B172xH260xT285(mm)
Satellit: B105xH170xT108(mm)
Merkmale:
- ŸHochwertiges 2.1-Lautsprechersystem mit integriertem Verstärker
- ŸVolle Audiospektrum-Leistung, ideal für Ihre Lieblingsunterhaltung von MP3, MP4, CD/DVD-Filmen und digitalen Wiedergaben
- ŸSpeziell entwickeltes Tieftönergehäuse für Bass und Auflösung
- ŸWird mit Fernbedienung und 3,5-mm-Stereoanschluss geliefert
Lieferumfang:
| Subwoofer-Gehäuse | 1 Stk. |
| Satellitenlautsprecher | 2 Stk. |
| Fernbedienung | 1 Stk. |
| Benutzerhandbuch | 1 Stk. |
| Audio-Eingangskabel | 1 Stk. |
| FM-ANT | 1 Stk. |
Vorderseite
- ST-BY/
![]()
- SOURCE
![]()
/ VOL+![]()
/ VOL-
ST-BY/
: Im FM-Modus bedeutet kurzes Drücken das automatische Suchen von Kanälen. Im USB/SD/BT-Modus bedeutet kurzes Drücken Pause. Im AUX/DVD-Modus bedeutet kurzes Drücken Stummschaltung. Langes Drücken bedeutet Standby-Modus in allen Modi.
/Vol-: Im USB/SD/BT-Modus bedeutet kurzes Drücken das Abspielen des vorherigen Liedes; Im FM-Modus bedeutet kurzes Drücken das Abspielen des vorherigen Kanals. Langes Drücken bedeutet Lautstärke verringern in allen Modi.
/Vol+: Im USB/SD/BT-Modus bedeutet kurzes Drücken das Abspielen des nächsten Liedes; Im FM-Modus bedeutet kurzes Drücken das Abspielen des nächsten Kanals. Langes Drücken bedeutet Lautstärke erhöhen in allen Modi.
SOURCE: Ändert den Eingabemodus.
Verwendung der Fernbedienung
- ST-BY
- SOURCE
- TONE
- TUNING-
- VOL+
- PREVIOUS
- VOL-
- 0~9
- MUTE
- PRESET
- MEMORY
- TUNING+
- PLAY/PAUSE
- NEXT
- Drücken Sie "ST-BY" (Standby), die LED zeigt "AU18" an, dies ist der Wiedergabestatus im AUX-Modus.
- "MUTE" (Stummschalten) bedeutet, die Stummschaltung zu aktivieren oder zu deaktivieren.
- "SOURCE" (Quelle) bedeutet, dass Sie den AUX-, DVD-, USB/SD-, FM-, BL-Eingangsmodus wählen können. Gleichzeitig zeigt die LED "Au18" für den AUX-Modus, "Du18" für den DVD-Modus, "87.5" für den FM-Modus und "Bl18" für den BL-Modus an.
- "TONE" (Klang) bedeutet, dass Sie "TREBLE" (Höhen) und "BASS" (Bässe) wählen können. "VOL+/-" (Lautstärke+/-) bedeutet, dass Sie die Lautstärke der Höhen oder Bässe erhöhen oder verringern können.
- Im FM-Modus drücken Sie "MEMORY" (Speichern), die Zahl auf der LED blinkt. Dies bedeutet, dass das Gerät sich im Kanalspeicherstatus befindet. Sie können die blinkende Zahl ändern, indem Sie "NEXT" (Nächster) oder "PREV" (Vorheriger) drücken. Drücken Sie "PLAY/PAUSE" (Wiedergabe/Pause), um den Kanal unter derselben Nummer zu speichern. Es wird in den automatischen Suchlauf und die automatische Speicherung von Kanälen gewechselt, wenn Sie "MEMORY" (Speichern) für 3-5 Sekunden drücken (Hinweis: Die zuvor gespeicherten Kanäle werden gelöscht, wenn Sie "MEMORY" (Speichern) für 3-5 Sekunden drücken).
- Im FM-Modus, nach dem Speichern der Kanäle, drücken Sie "PRESET" (Voreinstellung), die Zahl auf dem Display blinkt. Drücken Sie "NEXT" (Nächster) oder "PREV" (Vorheriger), um aus den gespeicherten Kanälen auszuwählen, die Zahl auf dem Display ändert sich entsprechend. Nach dem Drücken von "PLAY/PAUSE" (Wiedergabe/Pause), um den Lieblingskanal auszuwählen, hört die Zahl auf dem Display auf zu blinken. Sie können den gespeicherten Lieblingskanal auch durch Drücken von "PRESET" (Voreinstellung) mit Hilfe der Zifferntasten "0~9" erreichen und dann "PLAY/PAUSE" (Wiedergabe/Pause) drücken, um den gewünschten Kanal zu wählen.
- Im USB/SD-Modus. "NEXT" (Nächster) bedeutet nächstes Lied; "PREV" (Vorheriger) bedeutet vorheriges Lied; "PLAY/PAUSE" (Wiedergabe/Pause) bedeutet Wiedergabe/Pause; durch Drücken der Ziffern "0-9" auf der Fernbedienung können Sie das entsprechende Lied auswählen.
- VOL+/- (Lautstärke+/-) bedeutet, dass Sie die Lautstärke erhöhen oder verringern können.
- "TUNING-" (Abstimmen-) bedeutet, die Frequenz der Kanalauswahl zu verringern. Langes Drücken von "TUNING-" (Abstimmen-) bedeutet, die Frequenz der Kanalauswahl kontinuierlich zu verringern.
- "TUNING+" (Abstimmen+) bedeutet, die Frequenz der Kanalauswahl zu erhöhen. Langes Drücken von "TUNING+" (Abstimmen+) bedeutet, die Frequenz der Kanalauswahl kontinuierlich zu erhöhen.
- "PLAY/PAUSE" (Wiedergabe/Pause) bedeutet Wiedergabe/Pause für USB/SD.
- "PREV" (Vorheriger) bedeutet vorheriges Lied für USB/SD.
- "NEXT" (Nächster) bedeutet nächstes Lied für USB/SD.
- Drücken Sie die Tasten "SOURCE" (Quelle) auf der Fernbedienung, um in den Bluetooth-Eingangsmodus zu wechseln. Das LED-Display unten rechts beginnt zu blinken (2 Sekunden), um Bluetooth-Geräte zu suchen. Schalten Sie Ihr mobiles Bluetooth-Gerät ein und suchen Sie den Gerätenamen "BT SPEAKER". Koppeln Sie diese erfolgreich. Wenn Sie Ihr Mobilgerät erfolgreich mit dem Lautsprechersystem gekoppelt haben, hört die LED unten rechts auf zu blinken. Wenn Sie Ihre mobile Musik wiedergeben, blinkt die LED jede Sekunde. Die Funktionen wie "PREVIOUS/NEXT" (Vorheriger/Nächster), "PLAY/PAUSE" (Wiedergabe/Pause) können über die Vorderseite bedient werden. Im BL-Modus, bei Verbindung mit einem Mobiltelefon, drücken Sie "
![]()
" für 3 Sekunden, um die Bluetooth-Funktion zwangsweise zu trennen.
Rückseite
- ANTENNE
- AUX/DVD INPUT: An Audioquellen wie Computer, CD-Player, MP3 usw. anschließen.
- Output (Ausgang): Die Satellitenlautsprecher anschließen.
- AC IN: AC-Netzkabel
Anschlussplan des Systems
- Audioquellen anschließen
Schließen Sie das 3,5"-Stereokabel an den Eingang des Subwoofers an. Stecken Sie die 3,5-mm-Stereo-Eingangsbuchse in den Ausgang der Audioquellen, wie z.B. MP3, MP4, Walkman, Computer usw. - Schalten Sie das System ein und stellen Sie die Master-Lautstärke auf den geeigneten Pegel ein. Stellen Sie "VOL" (Lautstärke) entsprechend ein, um Ihren unterschiedlichen Anforderungen gerecht zu werden.
LAUTSPRECHERANSCHLÜSSE
Schließen Sie die linken und rechten Satellitenlautsprecher an die 2.1-Lautsprecherausgangsanschlüsse an.
HINWEIS
- Lassen Sie keine magnetfelderzeugenden Objekte in der Nähe der Lautsprecher.
Bitte beachten Sie bei der Verwendung die folgenden Punkte
*Wenn die Fernbedienung nicht funktioniert, liegt dies daran, dass die Batterie der Fernbedienung aufgebraucht ist.
