Fender '57 Custom Pro-Amp - Verstärkerhandbuch

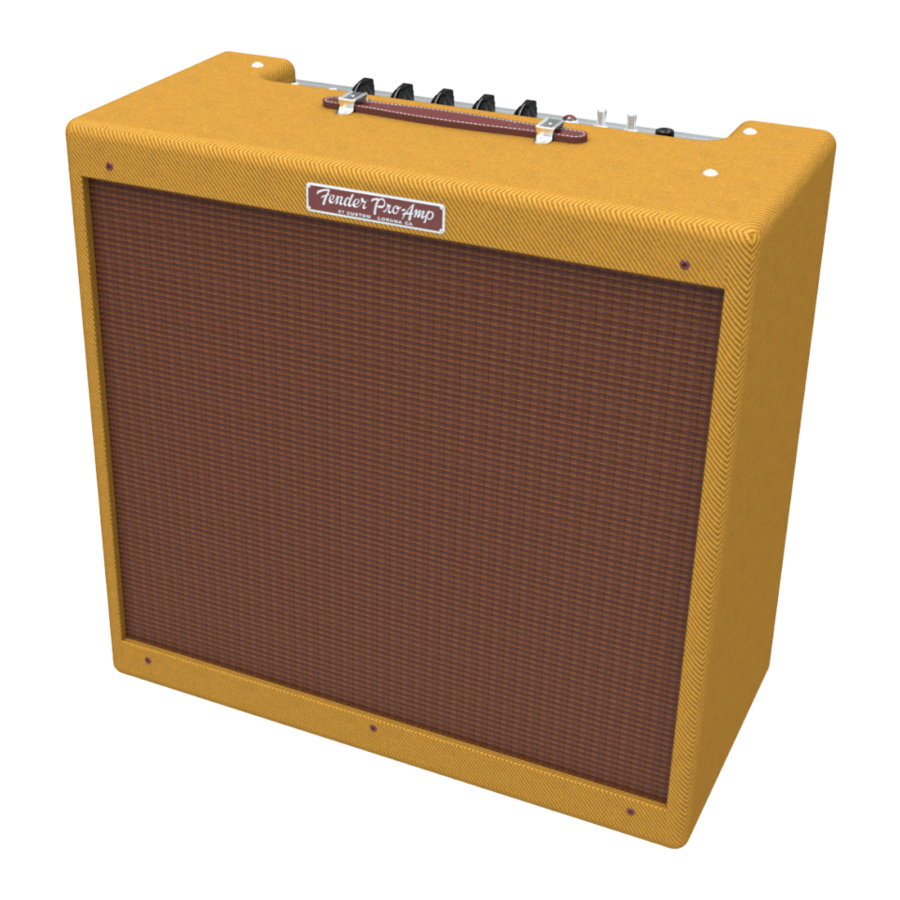

'57 Custom Pro-Amp

Der Fender Pro-Amp mit Tweed-Bezug aus den späten 50er-Jahren kombinierte großartiges Aussehen mit süßem Klang, mittlerer Ausgangsleistung und den einzigartigen Leistungsmerkmalen eines einzelnen 15-Zoll-Gitarrenlautsprechers. Als einer der "Holy Grail" "narrow-panel tweed" (Schmalwand-Tweed) Verstärker, die von Gitarristen und Sammlern geliebt werden, sind Vintage-Exemplare selten und sehr begehrt.

Der '57 Custom Pro-Amp setzt dieses Erbe fort, mit vollständig röhrenbestückter, handverdrahteter Schaltung und Premium-Komponenten. Er reproduziert originalgetreu die Klänge des klassischen 5E5-A-Designs und liefert etwa 28 Watt warme, sensible Ansprache. Ein 15-Zoll-Keramikmagnetlautsprecher von Eminence® in Sonderausführung ist für einen großen, fetten Gitarrensound mit sensibler Ansprache abgestimmt, und neue, im Reverse-Engineering entwickelte "Yellow" (Gelb) Tonkondensatoren aus den 50er-Jahren fügen subtil nuancierte Klangmagie hinzu. Zusammen mit maßgeschneiderten Transformatoren, einer internen Bias-Regelung für den einfachen Austausch verschiedener 6L6-Endstufenröhrentypen, Instrumenten- und Mikrofoneingängen, einem massiven, fingerverzapften Kiefernholzgehäuse, lackiertem Tweed-Bezug und vielem mehr, ist das Ergebnis ein äußerst lohnendes Verstärkererlebnis, das rein Fender ist.

Die harmonisch reichen, klaren Töne des '57 Custom Pro-Amp eignen sich perfekt zur Wiedergabe klassischer Gitarrenstile, während der heutige Pedalboard-Enthusiast auch eine ideale Klang-Leinwand für die Kreation neuer Sounds findet. Und wenn der Lautstärkeregler aufgedreht wird, ist der natürlich berührungsempfindliche Overdrive-Ton einfach elektrisierend.

Registrieren Sie Ihren '57 Custom Pro-Amp online unter www.fender.com/productregistration.

Bedienfeld

1. FUSE (SICHERUNG): Bietet elektrischen Überstromschutz. Bei unterbrochener Stromversorgung ersetzen Sie eine durchgebrannte Sicherung nur durch eine des Typs und der Nennwerte, die über dem Sicherungshalter angegeben sind.
2. POWER SWITCH (NETZSCHALTER): Schaltet den Verstärker ein und aus. Sowohl der POWER (STROM)- als auch der STANDBY (BEREITSCHAFT) (C)-Schalter müssen eingeschaltet sein, um einen hörbaren Ausgang zu erhalten.
3. STANDBY SWITCH (BEREITSCHAFTSSCHALTER): Deaktiviert den Lautsprecherausgang, während der Strom eingeschaltet ist. Um die Lebensdauer der Röhren zu verlängern, lassen Sie den Schalter nach dem Einschalten des POWER (STROM) (B)-Schalters die ersten 60 Sekunden in der STANDBY (BEREITSCHAFT)-Position. Anstatt den Verstärker bei kurzen Pausen auszuschalten, stellen Sie den Schalter auf die STANDBY (BEREITSCHAFT)-Position, um die Lebensdauer der Röhren weiter zu verlängern und Röhrenaufwärmverzögerungen beim Wiederaufnehmen des Spiels zu vermeiden.
4. POWER INDICATOR (BETRIEBSANZEIGE): Leuchtet, wenn der Verstärker eingeschaltet ist.
5. PRESENCE (Präsenz): Ultrahochfrequenz-Klangregelung fügt mehr Hochglanz hinzu.
6. BASS (Bässe): Klangregelung für tiefere Frequenzen.
7. TREBLE (Höhen): Klangregelung für höhere Frequenzen.
8. INSTRUMENT VOLUME (Instrumentenlautstärke): Regelt die Lautstärke beider Instrumenteneingänge.
9. MICROPHONE VOLUME (Mikrofonlautstärke): Regelt die Lautstärke beider Mikrofoneingänge.
10. INSTRUMENT INPUTS (Instrumenteneingänge): Schließen Sie hier Instrumente an. Eingang 2 hat eine geringere Empfindlichkeit (-6dB) für eine sauberere Ansprache bei hochpegeligen und vorverstärkten Instrumenten. Die Eingangsempfindlichkeiten sind identisch, wenn beide Eingänge gleichzeitig verwendet werden.
11. MICROPHONE INPUTS (Mikrofoneneingänge): Schließen Sie hier Mikrofone und Instrumente an. In den 1950er-Jahren war es üblich, Gitarren und Mikrofone gleichzeitig mit Röhrenverstärkern zu verwenden, und diese Eingänge erzeugen einen unverwechselbaren alternativen Gitarrenklang. Eingang 2 hat eine geringere Empfindlichkeit (-6dB) für eine sauberere Ansprache bei hochpegeligen und vorverstärkten Instrumenten. Die Eingangsempfindlichkeiten sind identisch, wenn beide Eingänge gleichzeitig verwendet werden.

Rückansicht des Chassis

Rückwand, Röhrenkäfig, Vorverstärkerröhrenabschirmungen und andere Teile zur Veranschaulichung entfernt.

12. POWER CORD (NETZKABEL): An eine geerdete Steckdose gemäß den Spannungs- und Frequenzspezifikationen anschließen, die auf dem Verstärker-Informationsetikett angegeben sind, das sich im Gehäuse links befindet, wenn man von hinten blickt.
13. RECTIFIER TUBE (GLEICHRICHTERRÖHRE): Eine einzelne 5AR4-Gleichrichterröhre wandelt die Wechselspannung vom Netztrafo des Verstärkers in Gleichspannung um, die von den Endstufenröhren (N) und Vorverstärkerröhren (Q) benötigt wird. Sie sollte durch eine identische Gleichrichterröhre oder eine mit vergleichbaren Nennwerten und Qualität ersetzt werden, obwohl eine 5U4-Gleichrichterröhre eingesetzt werden kann, um einen Klang mit geringerer Verstärkung zu erzeugen, wie er für die ursprüngliche Ära typisch ist.
14. POWER TUBES (ENDSTUFENRÖHREN): Zwei 6L6GC-Endstufenröhren treiben den Endstufenteil des Verstärkers an. Diese sollten nur durch identische Endstufenröhren oder solche mit vergleichbaren Nennwerten und Qualität ersetzt werden.
15. INTERNAL SPEAKER JACK (INTERNER LAUTSPRECHERANSCHLUSS): Der einzelne interne Lautsprecher des '57 Custom Pro-Amp wird hier mit einem Winkelstecker angeschlossen. Ein einzelner externer Lautsprecher kann auch anstelle des internen Lautsprechers verwendet werden (beachten Sie, dass dies eine Trennung des internen Lautsprechers erfordert), muss aber eine Nennimpedanz von 8 Ohm haben und an diese Buchse und nicht an den Extension Speaker Jack (EXTERNER LAUTSPRECHERANSCHLUSS) (P) angeschlossen werden.
    Beachten Sie auch, dass der Verstärker beschädigt werden kann, wenn ein einzelner externer Lautsprecher an den Extension Speaker Jack (EXTERNER LAUTSPRECHERANSCHLUSS) (P) angeschlossen wird, während nichts an den Internal Speaker Jack (INTERNER LAUTSPRECHERANSCHLUSS) angeschlossen ist. Ob intern oder extern, ein 8-Ohm-Lautsprecher muss an den Internal Speaker Jack (INTERNER LAUTSPRECHERANSCHLUSS) angeschlossen sein, wenn der Verstärker eingeschaltet ist, da sonst der Verstärker beschädigt werden kann.

16. EXTENSION SPEAKER JACK (EXTERNER LAUTSPRECHERANSCHLUSS): Diese Lautsprecherbuchse ermöglicht die Verwendung eines externen 8-Ohm-Lautsprechers zusätzlich zum internen Lautsprecher. Es können auch zwei externe 8-Ohm-Lautsprecher verwendet werden, indem sie an die Internal (INTERNER) (O) und Extension Speaker jacks (EXTERNE LAUTSPRECHERANSCHLÜSSE) angeschlossen werden (beachten Sie, dass dies eine Trennung des internen Lautsprechers erfordert und dass der Custom-Transformator auf 4-Ohm-Betrieb umschaltet, wenn beide Buchsen verwendet werden). Beachten Sie auch, dass der Verstärker beschädigt werden kann, wenn ein einzelner externer Lautsprecher an den Extension Speaker Jack (EXTERNER LAUTSPRECHERANSCHLUSS) angeschlossen wird, während nichts an den Internal Speaker Jack (INTERNER LAUTSPRECHERANSCHLUSS) (O) angeschlossen ist.
17. PREAMP TUBES (VORVERSTÄRKERRÖHREN): Zwei 12AX7-Vorverstärkerröhren (hohe Verstärkung) und eine einzelne 12AY7-Vorverstärkerröhre (für einen Klang mit geringerer Verstärkung, wie er für die ursprüngliche Ära typisch ist) treiben den Vorverstärkerteil des Verstärkers an. Alternativ kann eine weitere 12AX7-Vorverstärkerröhre anstelle der 12AY7-Röhre eingesetzt werden, um eine höhere Verstärkung zu erzielen.

Technische Daten

TYP: PR 2515

LEISTUNG:
Anforderungen: 225 Watt
Ausgangsleistung: 26 Watt RMS bei 8Ω @ 5% THD, 1kHz

IMPEDANZ:
1 MΩ (Instrumenteneingang 1, Mikrofoneingang 1)
136 kΩ (Instrumenteneingang 2, Mikrofoneingang 2)

LAUTSPRECHER: Ein 15" Eminence® Legend (8Ω, PN 0059660000)

RÖHREN:
Ein Paar 6L6GC (Endstufe, PN 0059778200)
Zwei 12AX7 (Vorstufe, PN 0074287300)
Eine 12AY7 (Vorstufe, PN 7708740000)
Eine 5AR4 (Gleichrichter, PN 0041400000)

SICHERUNG: F3.0A L 250V (100V-120V Versionen), F1.6A L 250V (220V-240V Versionen)

ZUBEHÖR: Passende Deluxe-Schutzhülle (im Lieferumfang enthalten, PN 7708571000)

ABMESSUNGEN:
Breite: 22.37" (56.83 cm)
Höhe: 20.87" (53.02 cm)
Tiefe: 10.87" (27.62 cm)

GEWICHT: 51 lbs. (23.13 kg)

Produktspezifikationen können ohne vorherige Ankündigung geändert werden.

TEILENUMMERN

'57 Custom Pro-Amp

8170500100 (120V, 60Hz) US
8170501100 (110V, 60Hz) TW
8170503100 (240V, 50Hz) AU
8170504100 (230V, 50Hz) UK
8170505100 (220V, 50Hz) ARG
8170506100 (230V, 50Hz) EU
8170507100 (100V, 50/60Hz) JP
8170508100 (220V, 50Hz) CN
8170509100 (220V, 60Hz) ROK
8170513100 (240V, 50Hz) MA

Bei Fragen und zur Fehlerbehebung kontaktieren Sie einen Fender-Spezialisten unter:
1-800-856-9801 (US-gebührenfrei)
1-480-596-7195 (International)
