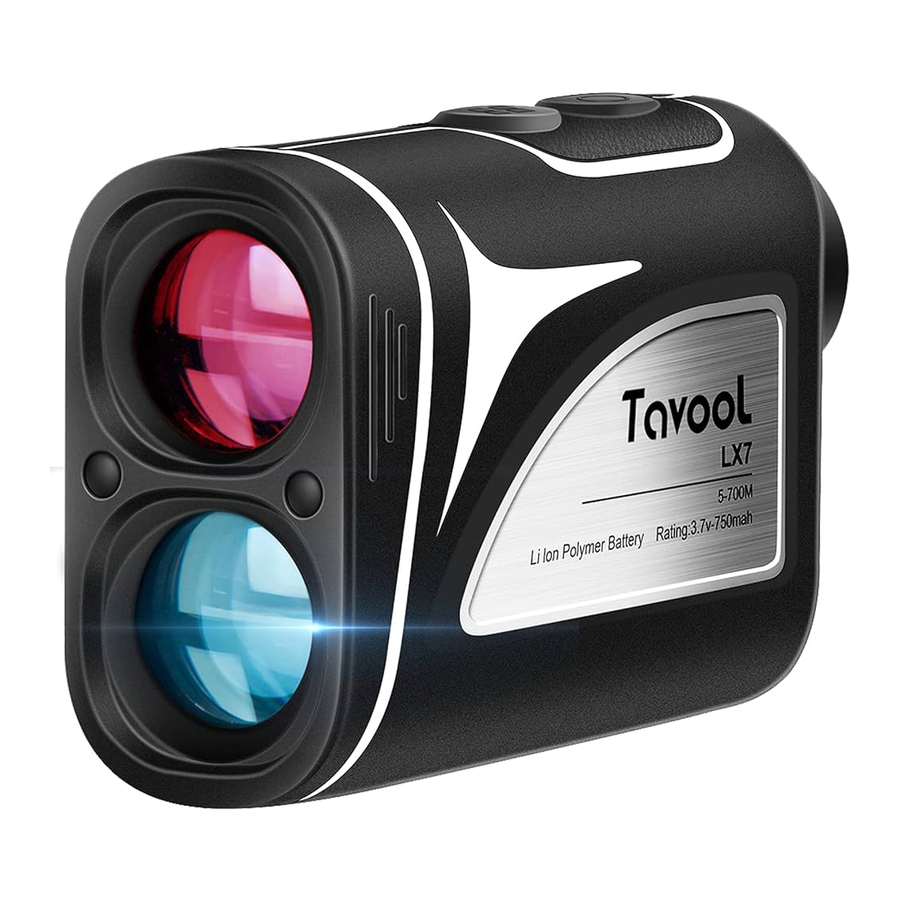

Tavool LX7 - Handbuch Laser-Entfernungsmesser

STANDARDZUBEHÖR

• Entfernungsmesser (1 Stück)
• USB-zu-Typ-C-Ladekabel (1 Stück)
• Handbuch (1 Stück)
• Tragetasche (1 Stück)
• Reinigungstuch (1 Stück)
• Trockenmittel (1 Stück)
• Handschlaufe (1 Stück)
• Verpackung (1 Stück)

SPEZIFIKATION

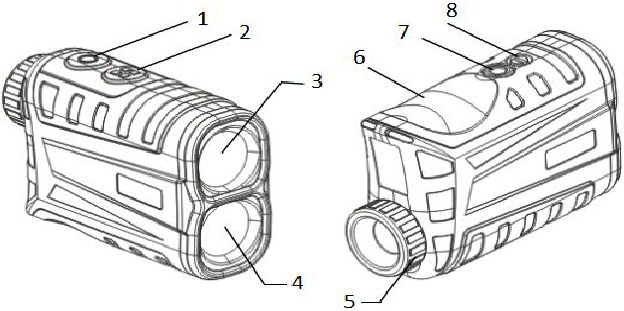

PRODUKTÜBERSICHT

1. Ein-/Aus-Taste
2. MODE/EINHEITEN-Taste
3. Objektiv/Laser-Emitter
4. Laser-Empfänger
5. Okularfokussierung
6. Batteriefach
7. Gewindeanschluss (1/4')
8. Batterieabdeckung

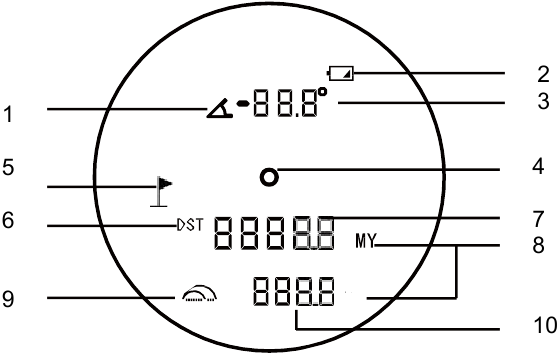

ANLEITUNG LCD-ANZEIGE

1. " " Winkelmarkierung, wird im Winkelmodus angezeigt.
2. " " Batteriestandsanzeige
3. " " Winkelwert
4. " " Zielmarkierung (Fadenkreuz)
5. " " Fahnenmast-Markierung, wird im Fahnenmast-Sperrmodus angezeigt.
6. " " Entfernungsmarkierung
7. " " Entfernungswert
8. " " Messeinheiten-Markierung
9. "" Trajektorienkorrektur-Markierung
10. " " Höhenwert oder Trajektorienkorrekturwert

Der Bereich des Entfernungsmessers ist wie folgt definiert

1. das Messobjekt eine moderate Reflektivität aufweist: Wie z.B. Gebäudewände.
2. die Zielreflektionsfläche senkrecht zur Laseremissionsrichtung steht
3. die Fläche des Reflektors nicht kleiner als 2m*2m ist
4. das Wetter klar, aber nicht in direktem Sonnenlicht ist.

HINWEIS: Es wird empfohlen, ein Stativ zur Fixierung des Entfernungsmessers zu verwenden, wenn Sie entfernte Ziele messen, um die Vibrationen des Geräts während des Messvorgangs zu reduzieren und bessere Messergebnisse zu erzielen.

Messziel

Der Entfernungsmesser eignet sich zum Messen von Objekten mit hoher Reflektivität (wie z.B. Straßenschilder), Objekten mit mittlerer Reflektivität (wie z.B. Gebäudewände) und Objekten mit geringer Reflektivität (wie z.B. Bäume und Golf-Fahnenmasten). Wenn die Reflektivität bis zu einem gewissen Grad abnimmt, verringert sich die Reichweite entsprechend.

Faktoren, die den Messbereich, die Messgeschwindigkeit und die Messgenauigkeit beeinflussen:

1. Reflektivität des Objekts: Zum Beispiel können Objekte mit hoher Reflektivität auf 1500 Meter gemessen werden, während Objekte mit mittlerer Reflektivität auf etwa 1000 Meter gemessen werden können. Objekte mit geringer Reflektivität können nur auf etwa 700 Meter gemessen werden. (Bei diffus reflektierenden Objekten, wie Wasser, ist eine Messung möglicherweise nicht möglich.)
2. Objektform: Wenn die Reflektorfläche des Messobjekts zu klein oder uneben ist, wird die Messfähigkeit entsprechend reduziert. Wie z.B. Bäume, Fahnenmasten usw.
3. Messwinkel: Wenn der Laserstrahl senkrecht auf die reflektierende Oberfläche des Messobjekts trifft, ist die Messfähigkeit besser, andernfalls wird die Messfähigkeit reduziert. Es wird nicht garantiert, dass die Messfähigkeit erreicht wird, wenn mit Messwinkeln gemessen wird, die im Handbuch empfohlen werden.
4. Messumgebung: Die Messfähigkeit wird bei starker Sonneneinstrahlung, hoher Konzentration von Wasserdampf und schwebenden Partikeln in der Luft reduziert. Zum Beispiel bei Regen, Nebel, Schnee, Dunst und diesigem Wetter.

HINWEIS: Dieses Modell kann in den Rampenkorrekturmodus für die Golf-Fahnenmast-Sperre wechseln, wenn der Fahnenmast mit komplexem Hintergrund und kleiner Fläche beim Golfen gemessen wird. Die Golf-Fahnenmast-Sperre fixiert die effektive Entfernung bei etwa 250Y.

BEDIENUNGSANLEITUNG

INBETRIEBNAHME

Der Entfernungsmesser verfügt über zwei Tasten: Ein-/Messtaste "" und Modus-/Einheiten-Umschalttaste "". Nach dem Aufladen drücken Sie kurz die Taste "" , um das Gerät einzuschalten. Das Gerät wechselt standardmäßig in den Entfernungsmessmodus, und die Anzeigeoberfläche sieht wie folgt aus:

FOKUS EINSTELLEN

Der Entfernungsmesser ist mit einem einstellbaren Okular (Dioptrien) ausgestattet. Durch Einstellen der Fokus-Dioptrien im Bereich von -5 bis +5 können Menschen mit Weitsichtigkeit den Laserentfernungsmesser ohne Brille verwenden. Schauen Sie durch das Okular und drehen Sie die Dioptrie nach links oder rechts, bis das Bild klar und scharf ist, um es an Ihre Bedürfnisse anzupassen

EINHEITENWECHSEL

Halten Sie die Taste "" lange gedrückt, und die Entfernungseinheit wechselt zwischen M und Y. Die Einheit wird im Speichermodus angezeigt, d.h. die Einheit wird als die Einheit des letzten Ausschaltzustands angezeigt.

MESSMODUS-AUSWAHL

Drücken Sie kurz die Taste "" , um zwischen dem Entfernungsmessmodus und dem Neigungskorrekturmodus hin und her zu wechseln.
Auch die Einheit wird im Speichermodus angezeigt.

1. Entfernungsmessmodus

   Drücken Sie kurz die Ein-/Aus-Taste " ", das Fadenkreuz " " blinkt als " ", und schließlich wird der Entfernungswert angezeigt. Die Anzeige sieht wie in der Abbildung unten aus.


* Im Entfernungsmessmodus drücken Sie lange "" und das Fadenkreuz blinkt als " ", und schließlich wird der Entfernungswert angezeigt. Die Anzeige sieht wie in der Abbildung unten aus.

Im Entfernungsmessmodus drücken Sie lange " " und das Fadenkreuz " " blinkt " ", das Gerät scannt das Messziel (d.h. kontinuierliche Messung), und der Messwert wird in Echtzeit auf dem Bildschirm angezeigt.

2. Neigungskorrekturmodus

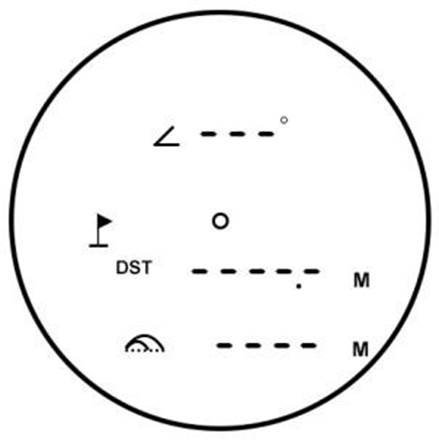

   Die Anzeige sieht wie in der Abbildung unten aus.


Der Neigungskorrekturmodus wird häufig im Golf verwendet und ist auch als Golf-Fahnenstangen-Arretierungsmodus bekannt.

Zum Beispiel:

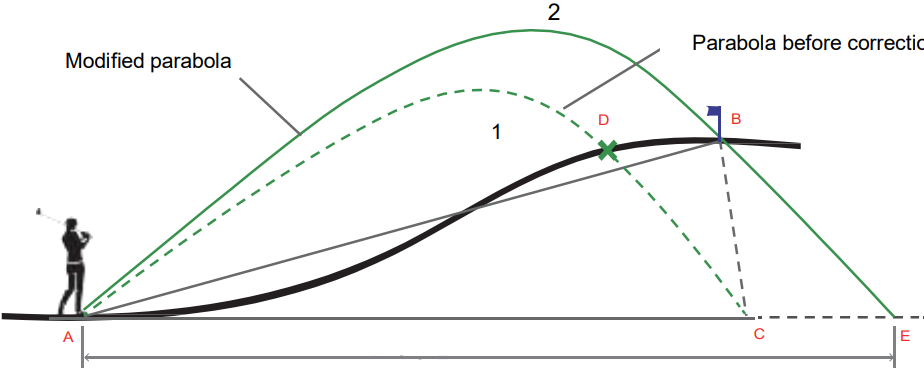

Bei positiver Neigung ist die Schlagdistanz weit
Distanz: AB-Distanz = AC-Distanz. Wenn man von der tatsächlichen Distanz ausgeht, ist die Flugbahn (Parabel) des Schlags 1. Da die Neigung positiv ist, kann der Ball tatsächlich nur bis Punkt C fliegen. Um Punkt B zu erreichen, ist es notwendig, den Ball entsprechend dem Punktabstand der Rampenkorrekturdistanz AE zu schlagen, und die Schlag parabel ist 2.

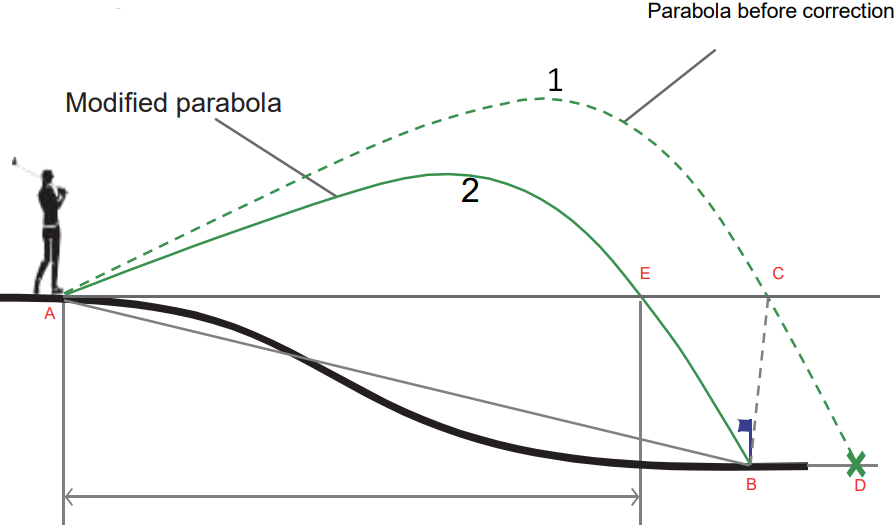

Bei negativer Neigung sollte die Schlagdistanz kurz sein
Distanz: AB-Punktabstand = AC-Punktabstand. Wenn man von der tatsächlichen Distanz ausgeht, ist die Flugbahn (Parabel) des Schlags 1. Da die Neigung negativ ist, kann der Ball nur bis Punkt C fliegen. Um Punkt B zu erreichen, ist es notwendig, den Ball entsprechend dem Punktabstand der Neigungskorrekturdistanz AE zu schlagen, und die Schlagparabel ist 2.

3. Neigungskorrekturmodus
   1. Richten Sie das Zielkreuz "" auf das Messziel aus, drücken Sie kurz die Taste " " , und das Zielkreuz blinkt von "" zu " " , bis der Messwert ermittelt ist, wie in der folgenden Abbildung gezeigt.

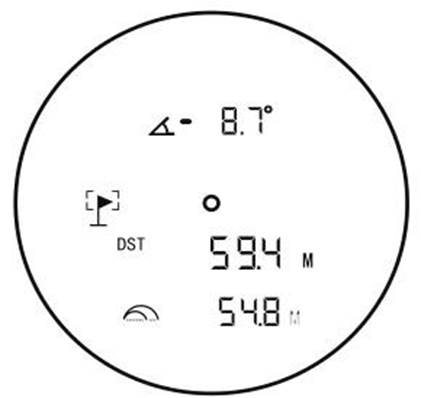

   2. Drücken Sie lange die " "-Taste und führen Sie eine kontinuierliche Messung um die Golffahnenstange herum durch. Wenn das Gerät auf die Fahnenstange arretiert ist, vibriert das Gerät sofort und fordert den Benutzer auf, den Messwert zu entnehmen. Gleichzeitig wird das Fahnenstangen-Symbol " " als " " angezeigt, und die Anzeigeoberfläche sieht wie folgt aus:


HÄUFIG GESTELLTE FRAGEN UND ANTWORTEN

1. Hat dieser Entfernungsmesser eine Neigungskorrekturfunktion? Und wie schaltet man ihn von Y auf M um?
   A: Ja, hat er. Es ist ein Entfernungsmesser, der Entfernungen vom Abschusspunkt zum Objekt misst, auf das Ihr Entfernungsmesser arretiert. Wo immer Sie eine Entfernung messen möchten, wird er sie Ihnen geben und sogar eine Neigungskompensationsmessung enthalten, falls die lineare Entfernung eine Neigung zwischen den beiden Punkten aufweist. Und Sie könnten " " 2 Sekunden lang drücken, um von "Y" auf "M" zu wechseln.
2. Wie funktioniert dies bei schlechten Lichtverhältnissen? Dämmerung und Morgengrauen. Können Sie die Messwerte noch sehen?
   A: Die Reichweite dieses Entfernungsmessers hängt von der Beschaffenheit des Messobjekts, dem Winkel zwischen Strahl und Ziel sowie der Wetterlage ab. Im Allgemeinen gilt: Je glatter das Ziel, desto heller die Farbe, desto größer die Fläche, desto vertikaler der Strahl zwischen der Zieloberfläche und desto klarer das Wetter, desto weiter kann das Ziel gemessen werden, andernfalls näher. Wir empfehlen daher, das Gerät an einem sonnigen Tag zu verwenden, um genauere Ergebnisse zu erzielen.
3. Welche Art von Batterie wird verwendet? Ist es über USB wiederaufladbar?
   A: Dieser Entfernungsmesser ist wiederaufladbar, es wird keine Batterie benötigt. Und er wird mit einem USB- auf Typ-C-Ladekabel geliefert. Wenn kein Strom mehr vorhanden ist, um weiterzuarbeiten, müssen Sie ihn einfach wieder aufladen.
4. Was soll ich tun, wenn ich Probleme mit dem Entfernungsmesser habe? Oder fehlt etwas im Paket?
   A: Kontaktieren Sie uns direkt. Bei Fragen oder Problemen können Sie uns gerne per E-Mail kontaktieren: service@tavool.com.

SICHERHEIT

• Schauen Sie bei der Verwendung des Produkts nicht direkt in den Laserstrahl.
• Zielen Sie nicht aus den Laseröffnungen und schauen Sie nicht in das optische System, während Sie die "Power" (Ein/Aus) Taste drücken, um Augenschäden zu vermeiden.

HINWEIS:

• Berühren Sie die Linsenoberfläche während des Gebrauchs nicht mit den Fingern, da sonst die Beschichtung auf der Linsenoberfläche beschädigt wird.
• Dieses Instrument ist präzise eingestellt; bitte zerlegen Sie es nicht eigenmächtig.
• Wenn das freiliegende Glasstück verschmutzt ist, wischen Sie es vorsichtig mit einem Linsenputztuch ab. Wischen Sie es nicht mit anderen Gegenständen ab, um eine Beschädigung der Oberflächenschicht des optischen Glases zu vermeiden.
• Vermeiden Sie beim Tragen oder Benutzen Kollisionen oder starken Druck und setzen Sie es keiner Hitze oder Korrosion aus.
• Achten Sie bei der Lagerung auf Feuchtigkeit. Lagern Sie es an einem trockenen, kühlen, belüfteten Ort, um direkte Sonneneinstrahlung zu verhindern und plötzliche Änderungen von Staub und Temperatur zu vermeiden.
• Wenn der Laser-Entfernungsmesser beschädigt ist, sollte er zur Wartung an eine Fachwerkstatt geschickt werden. Zerlegen Sie ihn nicht selbst.
• Bitte richten Sie den Laser-Entfernungsmesser nicht auf Sonnenlicht oder starkes Licht, um eine Beschädigung des lichtempfindlichen Elements zu vermeiden.
