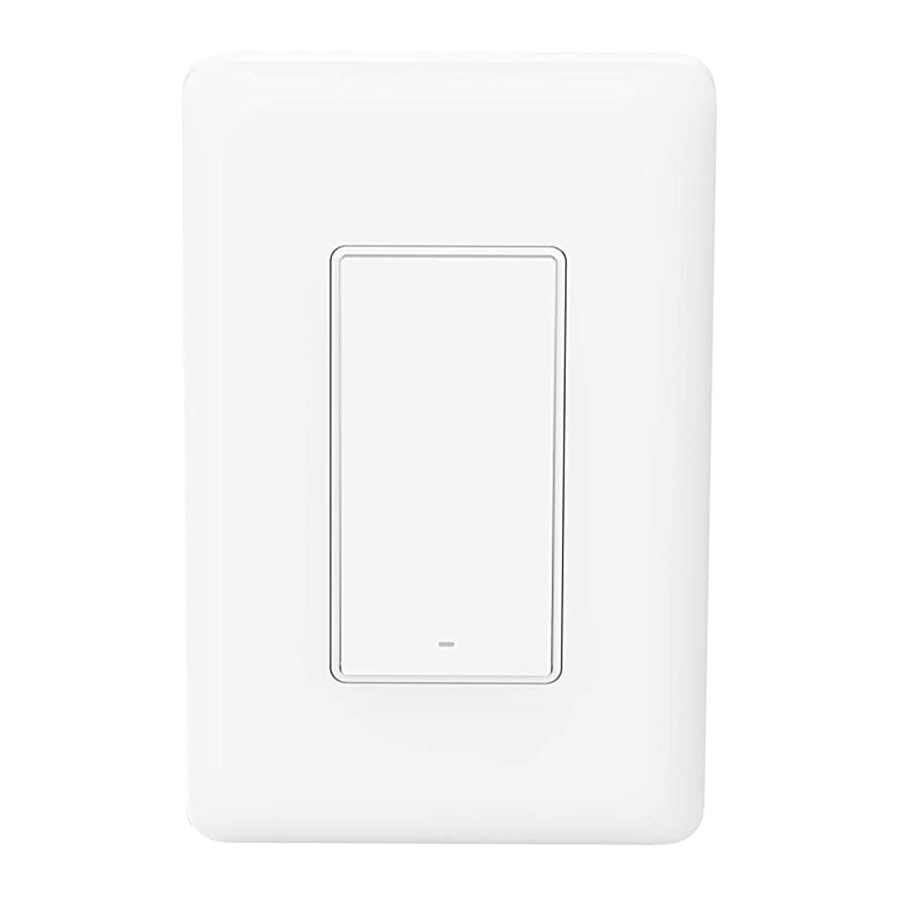

Aqara Smart Wall Switch - Mit Neutralleiter, Einzelwippe Handbuch

Produktprofil

Drucktaste
Kurz einmal drücken: Ein-/Ausschalten
5s lang drücken: Neu verbinden
3 Mal schnell drücken: Reichweitentest

* Dieses Produkt erfordert einen kompatiblen Hub. Einige Funktionen erfordern einen spezifischen Hub. Für eine detaillierte Liste besuchen Sie bitte: www.aqara.com/support

1. Für die Installation eines Smart Wall Switch ist ein gewisses Maß an Elektrikkenntnissen erforderlich. Zu Ihrer Sicherheit empfehlen wir Ihnen, einen qualifizierten Elektriker um Hilfe bei der Installation zu bitten;
2. Dieses Produkt ist nur für den Innenbereich bestimmt; verwenden Sie es nicht in feuchter Umgebung;
3. Installieren Sie dieses Produkt nicht in der Nähe einer Wärmequelle;
4.
   Dieser Smart Switch ist für die ausschließliche Verwendung mit Kupferkabeln ausgelegt und vorgesehen.

Vor der Installation

Dieses Produkt dient nur zum Ersetzen eines einpoligen Schalters und nicht eines Wechselschalters.

Installation

Besuchen Sie www.aqara.com/support für weitere Informationen.

1. Schalten Sie die Stromversorgung am Sicherungsautomaten oder Sicherungskasten ab und prüfen Sie, ob der Strom vor der Verkabelung ausgeschaltet ist. (Schalten Sie das Licht mehrmals ein und aus, um sicherzustellen, dass die Stromversorgung unterbrochen wurde)

2. Entfernen Sie den vorhandenen Schalter und identifizieren Sie die Kabel mit den Kabelkennzeichnungen.
   Erforderlich, normalerweise schwarz und immer vorhanden.

   Schutzleiter
   Normalerweise grün/blank.
   Neutralleiter
   Normalerweise weiß.
   Phase/Last
   Erforderlich, normalerweise schwarz und immer vorhanden.
3. Installieren Sie den Smart Wall Switch und verbinden Sie die Kabel wie erforderlich.

   Schutzleiter
   Normalerweise grün/blank.
   Neutralleiter
   Erforderlich, normalerweise weiß.
   Phase/Last
   Erforderlich, normalerweise schwarz und immer vorhanden.
4. Stecken Sie die Kabel in die Wanddose und lassen Sie Platz für den Smart Switch. Montieren Sie den Smart Switch mit den mitgelieferten Schrauben an der Wanddose. Achten Sie darauf, keine Kabel einzuklemmen. (Hinweis: Ziehen Sie die Schrauben nicht zu fest an.)

5. Installieren Sie die Wandplatte, schalten Sie die Hauptstromversorgung am Sicherungsautomaten EIN und testen Sie den Schalter, indem Sie die Taste drücken;
   Wenn er nicht funktioniert, überprüfen Sie bitte:
   1. Ob die Verkabelung korrekt ist;
   2. Ob die Stromversorgung wiederhergestellt ist.
      Wenn er funktioniert, fügen Sie den Schalter der App gemäß den nächsten Schritten hinzu;

Schnelleinrichtung

1. Fügen Sie den Hub der App gemäß der Hub-Schnellstartanleitung hinzu.
2. Öffnen Sie die App und tippen Sie dann oben rechts auf "+" um die Seite "Add Device (Accessory)" (Gerät hinzufügen (Zubehör)) zu öffnen. Wählen Sie "Smart Wall Switch (With Neutral, Single Rocker)" (Smart Wall Switch (mit Neutralleiter, Einzelwippe)) und fügen Sie ihn gemäß den Anweisungen hinzu.

*Wenn die Verbindung fehlschlägt, bringen Sie den Hub näher an den Schalter, schließen Sie ihn an die Stromversorgung an und versuchen Sie es erneut.

Reichweitentest: Drücken Sie die Taste am Gerät 3 Mal schnell. Wenn der Hub Sprachansagen macht, bedeutet dies, dass das Gerät effektiv mit dem Hub kommunizieren kann.

Beschreibung der Anzeigeleuchte

Spezifikation

Model: WS-USC03
Abmessungen: 120 x 74 x 36.5 mm (4.72 x 2.91 x 1.44 in)
Drahtlosprotokoll: Zigbee 3.0
Eingang: 120 V AC 60 Hz
Max. Last: 600 W (Glühlampe), 200 W (CFL/LED), 1/4 HP
Betriebstemperatur: 0 – 40°C(32 – 104°F)
Betriebsfeuchtigkeit: 0 – 95% RH, nicht kondensierend
Manufacturer: Lumi United Technology Co., Ltd.

Adresse: 8th Floor, JinQi Wisdom Valley,
No.1 Tangling Road, Liuxian Ave, Taoyuan
Residential District, Nanshan District, Shenzhen, China.
Online-Kundendienst: www.aqara.com/support
