SpeedyBee F405 V4 BLS 55A 30x30 Stack Handbuch
- 1 Übersicht
- 2 Abmessungen
- 3 Lieferumfang
- 4 FC- & Regler-Verbindung
- 5 F405 V4 Flugcontroller
- 6 Kabelverbindung zum DJI 03 Air Unit
- 7 Kabelverbindung zum RunCam Link/ Caddx Vista Air Unit
- 8 Kabelverbindung zum DJI Air Unit V1
- 9 Wichtiger Hinweis für SBUS-Empfänger
- 10 Wichtiger Hinweis für ELRS-Empfänger
- 11 App & FC-Konfiguration
- 12 FC-Firmware-Update
- 13 Spezifikationen
- 14 SpeedyBee BLS 55A 4-in-1 ESC
- 15 ESC-Konfiguration
- 16 ESC-Firmware-Update
- 17 Spezifikationen
- 18 Referenzen
- 19 Anleitung herunterladen
- 20 In anderen Sprachen

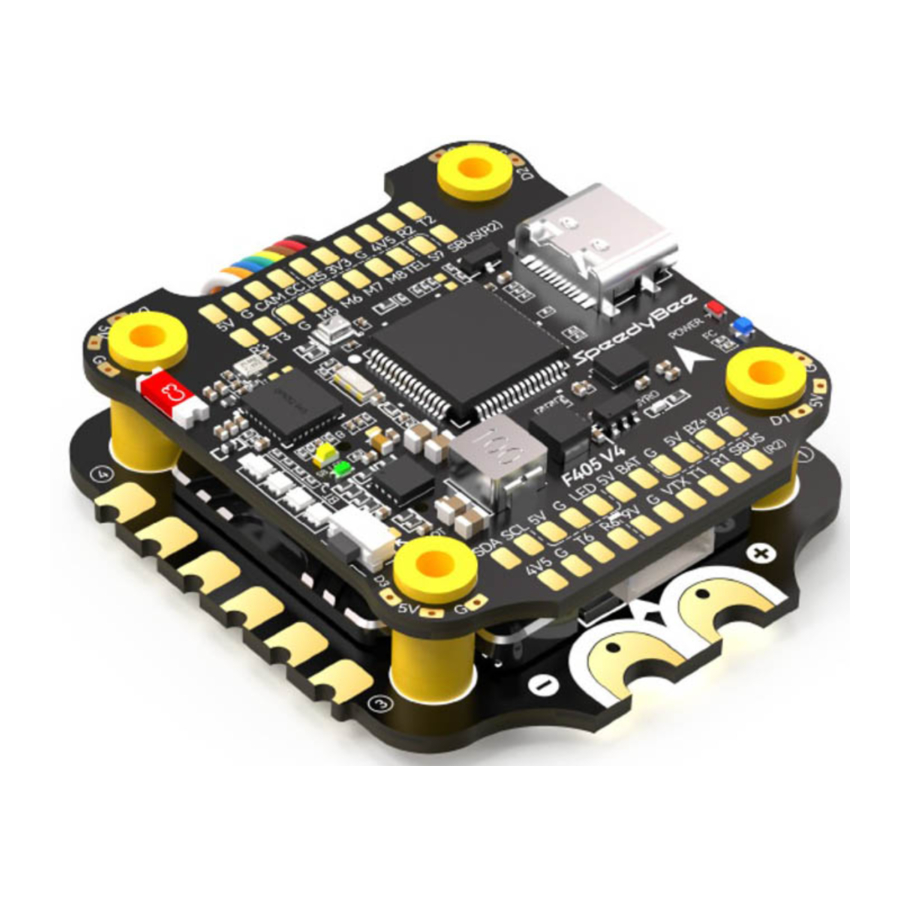

Übersicht
Spezifikationsübersicht
| Produktname | SpeedyBee F405 V4 BLS 55A 30x30 Stack |
| Flugcontroller | SpeedyBee F405 V4 Flight Controller |
| ESC | SpeedyBee BLS 55A 4-in-1 ESC |
| Bluetooth | Unterstützt. Für FC- & Regler-Parameter-Einstellungen |
| Drahtloses FC-Firmware-Flashen | NICHT unterstützt |
| Drahtloser Blackbox-Download & Analyse | NICHT unterstützt |
| Stromeingang | 3-6S LiPo |
| Montage | 30.5 x 30.5mm (4mm Lochgröße) |
| Abmessungen | 45.6mm(L) x 44mm(W) x 18.3mm(H) |
| Gewicht | 34g |
Abmessungen
Lieferumfang
Option 1 -SpeedyBee 5-405 V4 55A Stack
- SpeedyBee F405 V4 Flugcontroller x 1
- SpeedyBee BLS 55A 4-in-l Regler x 1
- 35V I000uF Low ESR Kondensator x 1
- M3 Nylonmutter x 5
- M3 Silikon O-Ring x 5
- M3*8mm Silikon-Gummischeiben (für FC) x 5
- M3*8.1 mm Silikon-Gummischeiben (für Regler) x 5
- SH 1.0mm 15mm langes 8-Pin Kabel (für FC-Regler-Verbindung) x 1
- SH 1.0mm 75mm langes 8-Pin Kabel* x 1
- M3*30mm Innensechskantschrauben x 5
- DJI 6-Pin Kabel (80mm) x 1
- XT 60 Stromkabel (70mm) x 1
* Wenn das ESC-Ende zur Vorderseite der Drohne zeigt, verwenden Sie dieses Kabel für den Flugcontroller und den Regler; beide Enden sind austauschbar.
Option 2 - SpeedyBee F405 V4 Flugcontroller
- SpeedyBee F405 V4 Flugcontroller x 1
- M3*8mm Silikon-Gummischeiben (für FC) x 5
- SH 1.0mm 30mm langes 8-Pin Kabel (für FC-Regler-Verbindung) x 1
- DJI 6-Pin Kabel (80mm) x 1
Option 3 - SpeedyBee BLS 55A 4-in-l Regler
- SpeedyBee BLS 55A 4-in-l Regler x 1
- 35V 1000uF Low ESR Kondensator x 1
- M3 Silikon O-Ring x 5
- XT 60 Stromkabel (70mm) x 1
- SH 1.0mm 30mm langes 8-Pin Kabel (für FC-Regler-Verbindung) x 1
- M3*8.1 mm Silikon-Gummischeiben (für Regler) x 5
FC- & Regler-Verbindung
Verwenden Sie das 8-Pin-Kabel im Lieferumfang, um den FC und den Regler zu verbinden. Oder löten Sie 8 Drähte direkt an die 8 Pads an jedem Ende.
Methode 1 - Verwendung des 8-Pin-Kabels
Verwenden Sie ein beliebiges Ende des 8-Pin JST-Kabels, um den FC mit dem Regler zu verbinden.
Methode 2 - Direktlöten
Löten Sie 8 Drähte an die 8 Pads an jedem Ende, siehe Pad-Definition unten.
F405 V4 Flugcontroller
Layout
Definition der LED-Anzeigen
ROTE LED - Betriebsanzeige. Leuchtet nach dem Einschalten dauerhaft Rot.
GRÜNE LED - Bluetooth-Statusanzeige. Dauerhaft Grün zeigt an, dass Bluetooth verbunden ist.
BLAUE LED - Flugcontroller-Statusanzeige, die von der Flugcontroller-Firmware gesteuert wird.
ORANGE LED - LED-Steuerungsmodus-Anzeige. Sie zeigt an, ob die 4 Sätze von LED-Streifen, die mit den LED1-LED4-Pads an den Ecken des Flugcontrollers verbunden sind, von der Betaflight-Firmware (BF_LED-Modus) oder dem Bluetooth-Chip (SB_LED-Modus) gesteuert werden.
Dauerhaft Orange: Zeigt an, dass die 4x LEDs im SB-LED-Modus sind. In diesem Modus, wenn der FC eingeschaltet und im Standby-Modus ist, drücken Sie die BOOT-Taste, um die Anzeigemodi der LEDs zu durchlaufen.
AUS: Zeigt an, dass die 4x LEDs von der Betaflight-Firmware gesteuert werden.
Halten Sie die Taste 3 Sekunden lang gedrückt, um zwischen dem BF-LED-Modus und dem SB-LED-Modus zu wechseln.
BOOT-Taste
- Nur wenn der Flugcontroller „gebrickt“ ist und nicht hochfährt, befolgen Sie bitte diese Schritte, um die Firmware neu zu flashen:
- Stecken Sie ein USB-A-auf-TYPE-C-Kabel in Ihren PC.
- Halten Sie die BOOT-Taste gedrückt, stecken Sie das USB-Kabel in den Flugcontroller,
![]()
lassen Sie dann die BOOT-Taste los. - Öffnen Sie den Betaflight/lNAV Konfigurator auf dem PC, gehen Sie zur Firmware-Flash-Seite, wählen Sie das Ziel 'SPEEDYBEEF405V4' und flashen Sie.
![]()
- Wenn der FC eingeschaltet und im Standby-Modus ist, kann die BOOT-Taste verwendet werden, um die LED-Streifen zu steuern, die mit den LED1-LED4-Pads an den Ecken verbunden sind. Drücken Sie die BOOT-Taste kurz, um den LED-Anzeigemodus zu wechseln. Halten Sie die BOOT-Taste gedrückt, um zwischen dem SpeedyBee-LED-Modus und dem BF-LED-Modus zu wechseln. Im BF-LED-Modus werden alle LED1-LED4-Streifen von der Betaflight-Firmware gesteuert. Der Standardmodus ist der BF-LED-Modus.
lassen Sie dann die BOOT-Taste los.
Peripherie-Anschluss des FC
Hinweis 1: Um zu verhindern, dass der Stack durch Spannungsspitzen beim Einschalten durchbrennt, wird dringend empfohlen, den Low ESR Kondensator aus dem Lieferumfang zu verwenden.
Hinweis 2: Der FC und der Regler können auch durch Direktlöten verbunden werden. Die Definition der Lötpads ist wie folgt.
Kabelverbindung zum DJI 03 Air Unit
Verwenden Sie das 6-Pin-Kabel, das mit dem 03 Air Unit geliefert wird.
Kabelverbindung zum RunCam Link/ Caddx Vista Air Unit
Verwenden Sie das 6-Pin-Kabel, das mit dem F405 V4 Stack geliefert wird.
(Siehe Zubehör Nr. 11 im Abschnitt "Lieferumfang")
Kabelverbindung zum DJI Air Unit V1
Verwenden Sie das 6-Pin-Kabel, das mit dem F405 V4 Stack geliefert wird.
(Siehe Zubehör Nr. 11 im Abschnitt "Lieferumfang")
Wichtiger Hinweis für SBUS-Empfänger
V\/enn Sie einen SBUS-Empfänger verwenden, muss das SBC-JS-Signal des Empfängers mit dem SBUS-Pad auf der Vorderseite des Flugcontrollers verbunden werden (dieses Pad verwendet intern OART 2).
Wenn Sie auch das DJI Air Unit(03/Link/Vista/Air Unit VI) verwenden, müssen Sie das SBUS-Signalkabel vom Air Unit Kabelbaum trennen. Andernfalls wird der SBUS-Empfänger vom Flugcontroller nicht richtig erkannt. Sie können eine Pinzette verwenden, um das SBUS-Kabel aus dem 6-Pin Kabelbaumstecker zu entfernen (oder dieses Kabel direkt durchschneiden) und den freiliegenden Teil des Kabels sorgfältig isolieren.
Wichtiger Hinweis für ELRS-Empfänger
Wir empfehlen, TX und RX des ELRS-Empfängers mit den T2- und R2-Pads des Flugcontrollers zu verbinden. Wenn Sie jedoch gleichzeitig das DJI Air Unit verwenden, werden einige ELRS-Empfänger möglicherweise nicht richtig vom Flugcontroller erkannt. Falls dieses Problem auftritt, müssen Sie das SBC-JS-Signal vom Air Unit Kabelbaum trennen. Sie können eine Pinzette verwenden, um das SBUS-Kabel aus dem 6-Pin Kabelbaumstecker zu entfernen (oder dieses Kabel direkt durchzuschneiden) und den freiliegenden Teil des Kabels sorgfältig isolieren.
App & FC-Konfiguration
SpeedyBee App herunterladen
Suchen Sie nach 'SpeedyBee' im Google Play Store oder App Store. Oder laden Sie die Android.apk-Datei von unserer Website herunter: https://www.speedybee.com/download.
FC-Konfiguration
FC-Firmware-Update
Der SpeedyBee F405 V4 Flugcontroller unterstützt kein drahtloses Firmware-Flashing. Bitte flashen Sie die Firmware dafür auf Ihrem PC, indem Sie die folgenden Schritte ausführen:
- Verbinden Sie den Flugcontroller über ein USB-Kabel mit dem PC.
- Öffnen Sie den Betafight/INAV Konfigurator auf Ihrem PC. Nehmen Sie den Betaflight Konfigurator als Beispiel: Gehen Sie zur Seite "Firmware Flashing" (Firmware flashen), wählen Sie das Ziel "SPEEDYBEEF405V4" und flashen Sie.
![FC-Firmware-Update]( "SpeedyBee - F405 V4 BLS 55A 30x30 Stack - FC-Firmware-Update")
Spezifikationen
| Produktname | SpeedyBee F405 V4 30x30 Flight Controller |
| MCU | STM32F405 |
| IMU (Kreisel) | ICM42688P |
| USB-Anschluss-Typ | Type-C |
| Barometer | Integriert |
| OSD-Chip | AT7456E Chip |
| BLE Bluetooth | Unterstützt. Wird zur Konfiguration des Flugcontrollers verwendet (MSP sollte mit einer Baudrate von 115200 auf UART4 aktiviert sein). |
| WIFI | Nicht unterstützt |
| DJI Air Unit Verbindungsart | Zwei Arten werden unterstützt: 6-poliger Stecker oder direktes Löten. |
| 6-poliger DJI Air Unit Stecker | Unterstützt. Vollständig kompatibel mit DJI O3/RunCam Link/Caddx Vista/DJI Air Unit V1, kein Kabel muss geändert werden. |
| Blackbox microSD-Kartensteckplatz | *Die Betaflight-Firmware erfordert, dass der Typ der microSD-Karte entweder Standard (SDSC) oder High Capacity (SDHC) unter 32 GB ist, daher werden Karten mit erweiterter Kapazität (SDXC) nicht unterstützt (Viele Hochgeschwindigkeits-U3-Karten sind SDXC). Die microSD-Karte MUSS außerdem im FAT16- oder FAT32-Format (empfohlen) formatiert werden. Sie können also jede SD-Karte unter 32 GB verwenden, aber Betaflight kann maximal 4 GB erkennen. Wir empfehlen Ihnen, dieses Drittanbieter-Formatierungstool zu verwenden und 'Overwrite format' (Format überschreiben) zu wählen, dann formatieren Sie Ihre Karte. Sehen Sie sich auch hier die empfohlenen SD-Karten an oder kaufen Sie die getesteten Karten in unserem Shop. |
| Stromsensor-Eingang | Unterstützt. Für den SpeedyBee BLS 55A ESC stellen Sie bitte Skalierung = 400 und Offset = 0 ein. |
| Stromeingang | 3S - 6S Lipo (Über G-, BAT-Pins/Pads vom 8-poligen Stecker oder 8-Pads auf der Unterseite) |
| 5V Ausgang | 9 Gruppen von 5V-Ausgängen, vier +5V-Pads und 1 BZ+-Pad (für Buzzer verwendet) auf der Vorderseite, und 4x LED 5V-Pads. Die gesamte Stromlast beträgt 3A. |
| 9V Ausgang | 2 Gruppen von 9V-Ausgängen, ein +9V-Pad auf der Vorderseite und ein weiteres in einem Anschluss auf der Unterseite. Die gesamte Stromlast beträgt 3A. |
| 3.3V Ausgang | Unterstützt. Entwickelt für Empfänger mit 3,3V-Eingang. Bis zu 500mA Stromlast. |
| 4.5V Ausgang | Unterstützt. Entwickelt für Empfänger und GPS-Modul, auch wenn der FC über den USB-Anschluss mit Strom versorgt wird. Bis zu 1A Stromlast. |
| ESC-Signal | M1 - M4 auf der Unterseite und M5-M8 auf der Vorderseite. |
| UART | 6 Sätze (UART1, UART2, UART3, UART4 (dediziert für Bluetooth-Verbindung)), UART5 (dediziert für ESC-Telemetrie), UART6 |
| ESC-Telemetrie | UART R5(UART5) |
| I2C | Unterstützt. SDA- & SCL-Pads auf der Vorderseite. Verwendet für Magnetometer, Sonar usw. |
| Traditionelles Betaflight LED-Pad | Unterstützt. 5V, G und LED-Pads an der Unterseite der Vorderseite. Verwendet für WS2812-LEDs, die von der Betaflight-Firmware gesteuert werden. |
| Buzzer | BZ+- und BZ--Pad, verwendet für 5V-Buzzer |
| BOOT-Taste | Unterstützt. |
| |
| |
| RSSI-Eingang | Unterstützt. Auf der Vorderseite als RS bezeichnet. |
| Smart Port / F.Port | Nicht unterstützt |
| Unterstützte Flugcontroller-Firmware | Betaflight (Standard), INAV |
| Firmware-Zielname | SPEEDYBEEF405V4 |
| Montage | 30.5 x 30.5mm (4mm Lochdurchmesser) |
| Abmessungen | 41.6(L) x 39.4(W) x 7.8(H)mm |
| Gewicht | 10.5g |
SpeedyBee BLS 55A 4-in-1 ESC
Layout
Verbindung mit dem Flugcontroller & Motoren
Hinweis 1: Um zu verhindern, dass der Stack beim Einschalten durch Spannungsspitzen durchbrennt, wird dringend empfohlen, den Low ESR Kondensator im Paket zu verwenden.
Hinweis 2: FC und ESC können auch durch direktes Löten verbunden werden. Die Definition der Lötpads ist wie folgt.
ESC-Konfiguration
- Sie können die SpeedyBee APP verwenden, um diesen ESC drahtlos für BLHeli_S- oder Bluejay-Firmware zu konfigurieren. Schritte:
![ESC-Konfiguration]( "SpeedyBee - F405 V4 BLS 55A 30x30 Stack - ESC-Konfiguration")
- Sie können diesen ESC auch mit PC-Konfiguratoren konfigurieren. Wir empfehlen den ESC Configurator. Bitte verwenden Sie den Google Chrome Browser und besuchen Sie: http://www.esc-configurator.com.
ESC-Firmware-Update
- Dieser 8-Bit 55A ESC kann BLHeliS- oder Bluejay-Firmware ausführen. Er ist standardmäßig mit BLHeliS-Firmware geladen. Sie können ihn auch auf Bluejay-Firmware flashen, die RPM-Filterung und bidirektionales Dhsot unterstützt.
Die Schritte zum Flashen der Firmware sind wie folgt:
- Entfernen Sie alle Propeller von Ihrer Drohne.
- Stellen Sie sicher, dass der Flugcontroller richtig mit dem ESC verbunden ist, und schalten Sie dann die Drohne ein. Dieser Schritt stellt sicher, dass der ESC korrekt startet.
- Verbinden Sie den Flugcontroller mit dem Computer über ein USB-C-Kabel.
- Öffnen Sie den Chrome-Browser und besuchen Sie die folgende Website: https://www.esc-configurator.com
- Folgen Sie den Firmware-Flashing-Schritten, wie in den Screenshots unten gezeigt.
Auf der 6. Oberfläche muss der ESC-Typ als "J-H-40" ausgewählt werden.
Spezifikationen
| Produktname | SpeedyBee BLS 55A 30x30 4-in-1 ESC |
| Firmware | BLHeli_S J-H-40 |
| Download-Link für PC-Konfigurator | https://esc-configurator.com/ |
| Dauerstrom | 55A * 4 |
| Spitzenstrom | 70 (10 Sekunden) |
| TVS-Schutzdiode | Ja |
| Externer Kondensator | 1000uF Low ESR Kondensator (Im Lieferumfang enthalten) |
| ESC-Protokoll | DSHOT300/600 |
| Leistungsaufnahme | 3-6S LiPo |
| Leistungsausgang | VBAT |
| Stromsensor | Unterstützt (Skalierung=400 Offset=0) |
| ESC-Telemetrie | Nicht unterstützt |
| Montage | 30.5 x 30.5mm (4mm Lochdurchmesser) |
| Abmessungen | 45.6(L) * 44(W) *8mm(H) |
| Gewicht | 23.5g |
Referenzen
![www.esc-configurator.com]()
ESC Konfigurator - für Bluejay, BLHeli_S und AM32![esc-configurator.com]()
ESC Konfigurator - für Bluejay, BLHeli_S und AM32![www.speedybee.com]()
Download![www.esc-configurator.com]()
ESC Konfigurator - für Bluejay, BLHeli_S und AM32
Anleitung herunterladen
Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.
SpeedyBee F405 V4 BLS 55A 30x30 Stack Handbuch herunterladen
