Sinope DM2550ZB - Multicontroller-Handbuch

IHR GERÄT

Licht AN = Blau
Licht AUS = Bernstein

Die Intensität der Anzeige kann über Neviweb und einige kompatible Zigbee-Gateways geändert werden.

Um das Risiko von Überhitzung und möglicher Beschädigung anderer Geräte zu reduzieren, installieren Sie das Gerät nicht zur Steuerung einer Steckdose, eines Motors oder eines Transformators.

Die Installation dieses Dimmers muss von einem zertifizierten Elektriker durchgeführt werden und den nationalen sowie lokalen Elektrovorschriften und -bestimmungen entsprechen.

Dieser Dimmer benötigt einen Neutralleiter. Wenn Ihre Elektrodose keinen Neutralleiter hat, können Sie entweder einen hinzufügen oder den Dimmer an einem anderen Ort installieren.

EINPOLIGER SCHALTPLAN

3-WEGE-SCHALTPLAN

GERÄT INSTALLIEREN

1. Stellen Sie sicher, dass der Leistungsschalter für Ihren Schalter im Hauptschaltschrank AUSGESCHALTET ist, und entfernen Sie dann den alten Schalter.

2. Verwenden Sie die mitgelieferten Verbinder, um die Kabel wie folgt anzuschließen:

   *Hinweis: Bei einer einpoligen Installation entfernen Sie das Etikett am blauen Kabel nicht. Für eine 3-Wege-Installation siehe den Abschnitt '3-Wege-Schaltplan' oben.

3. Verwenden Sie die mitgelieferten Schrauben, um den Dimmer an der Elektrodose zu befestigen. Bringen Sie dann die Wandplatte an.

4. Schalten Sie den Dimmer ein.


Stellen Sie sicher, dass die Kabelverbinder fest angezogen sind, um eine sichere Verbindung zu gewährleisten. Eine lose Verbindung kann Brandgefahr darstellen. Bei der Verbindung mit Aluminiumleitern müssen spezielle lötfreie CO/ALR-Verbinder verwendet werden.

IHRE EINHEIT ZUM GT130 GATEWAY UND NEVIWEB HINZUFÜGEN

1. Wenn Sie noch kein Konto haben, laden Sie die Neviweb-App für iOS oder Android herunter, um ein Konto zu erstellen und Ihr Gerät hinzuzufügen.


2. Tippen Sie auf und wählen Sie dann "Gerät hinzufügen" aus.

3. Folgen Sie den Schritten des Installationsassistenten

IHRE EINHEIT MIT DEM GT130 GATEWAY ODER EINEM KOMPATIBLEN ZIGBEE-SYSTEM VERBINDEN

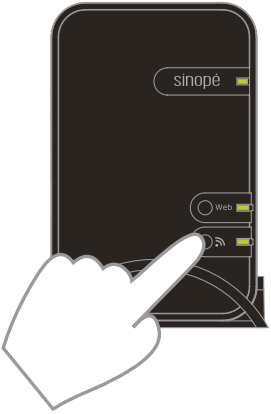

1. Starten Sie die Verbindungssitzung, indem Sie die RF-Signal-Taste auf dem GT130 Gateway drücken. Die Anzeigeleuchte beginnt zu blinken.
   Kompatibles Zigbee-Gateway: Beachten Sie die Installationsanleitung für dieses.

2. Verbinden Sie Ihren Dimmer mit dem Gateway, indem Sie die beiden Dimmertasten gleichzeitig für 1 Sekunde drücken.
   Die Anzeige blinkt blau = Verbinden
   Die Anzeige leuchtet grün = Verbunden
   Schlägt die Verbindung fehl, leuchtet die Anzeige rot. Informationen zur Fehlerbehebung finden Sie auf unserer Website.
   Nach einigen Sekunden ändert die Anzeige ihre Farbe je nach Status des Dimmers.
   (AN = blau, AUS = bernstein)

3. Verbinden Sie alle Ihre Dimmer auf dieselbe Weise, indem Sie zum nächstgelegenen Dimmer gehen.

4. Wenn alle Ihre Geräte verbunden sind, beenden Sie die Verbindungssitzung Ihres GT130 Gateways oder Ihres kompatiblen Zigbee-Gateways.


GERÄT VOM GT130 GATEWAY ODER EINEM KOMPATIBLEN ZIGBEE-SYSTEM TRENNEN

Um Ihren Dimmer vom GT130 Gateway oder einem kompatiblen Zigbee-System zu trennen, drücken Sie die beiden Tasten des Dimmers gleichzeitig für 10 Sekunden.

FEHLERBEHEBUNG

LED-Lampen flackern bei geringer Intensität

Die minimale Dimmlichtintensität kann in der Neviweb-App angepasst werden, um ein Flackern der LED-Lampen zu verhindern.
Weitere Informationen finden Sie unter folgendem Link:
https://support.sinopetech.com/en/1.2.3.2.1/

Lampen flackern bei niedriger und hoher Intensität

Der DM2550ZB Dimmer ist standardmäßig im umgekehrten Phasenabschnitt konfiguriert, um eine größere Kompatibilität mit den meisten LED-, Glüh- und Halogenlampen zu gewährleisten. Wenn ein Flackerproblem weiterhin besteht, kann der Steuermodus in den Dimmer-Einstellungen der Neviweb-App geändert werden.

TECHNISCHE DATEN

Betriebsspannung: 120 Vac, 60 Hz
Betriebstemp.: 0°C bis 40°C (32°F bis 104°F)
Lagerung: -20°C bis 50°C (-4°F bis 122°F)
UL-Standard: Entspricht ANSI/UL Std. 1472
CSA-Standard: Zertifiziert nach CAN/CSA Std. C22.2#184.1

SPEZIFIKATIONEN DER MITGELIEFERTEN VERBINDER:
Abisolierlänge: 16 mm
Kabel: 22-10 AWG, Cu
Kombinationen: Max. 2 #12 & 2 #14, Min. 3 #20 Sol.

Protokoll: Zigbee 3.0
Frequenz: 2.4 GHz
Sendeleistung: +20 dBm
Empfängerempfindlichkeit: -108 dBm

Neviweb ist ein eingetragenes Warenzeichen von Sinopé Technologies Inc. in Kanada und den Vereinigten Staaten. Apple und das Apple-Logo sind Marken von Apple Inc., eingetragen in den USA und anderen Ländern. App Store ist eine Dienstleistungsmarke von Apple Inc., eingetragen in den USA und anderen Ländern. Google Play und das Google Play-Logo sind Marken von Google Inc.

3 JAHRE BESCHRÄNKTE GARANTIE

SINOPE TECHNOLOGIES INC. gewährleistet die Komponenten ihrer Produkte für einen Zeitraum von 3 Jahren ab Kaufdatum bei normalem Gebrauch und Service gegen Material- und Verarbeitungsfehler, wenn ein entsprechender Kaufnachweis dem Hersteller vorgelegt wird. Diese Garantie deckt keine Transportkosten ab, die dem Verbraucher entstehen könnten. Sie deckt auch kein Produkt ab, das unsachgemäß installiert, missbraucht oder versehentlich beschädigt wurde. Die Verpflichtung von SINOPÉ TECHNOLOGIES INC. im Rahmen dieser Garantie besteht darin, eine neue Einheit zu liefern, und dies entbindet den Hersteller von der Zahlung von Installationskosten oder anderen Nebenkosten, die mit dem Austausch der Einheit oder der Komponenten verbunden sind.

Weitere Informationen finden Sie auf unserer Website:
www.sinopetech.com
