NetComm CloudMesh Satellite NS-01 Handbuch

Übersicht

Voraussetzungen

Für die Installation des CloudMesh Satellite benötigen Sie möglicherweise die folgenden Elemente:

• Ein CloudMesh-fähiges Gateway mit einer aktiven Internetverbindung.
• Ein Computer mit einem Ethernet-Adapter oder einer Wireless 802.11a/b/g/n/ac-Fähigkeit und installiertem TCP/IP-Protokoll.
• Ein Smartphone oder Tablet mit dem Betriebssystem Android* oder iOS^#.
• Eine aktuelle Version eines Webbrowsers wie Mozilla Firefox oder Google Chrome.

* Android ist eine Marke von Google LLC.
^# IOS ist eine Marke oder eingetragene Marke von Cisco in den USA und anderen Ländern und wird unter Lizenz verwendet.

Notation

Die folgenden Symbole können in diesem Dokument verwendet werden:

Hinweis – Dieser Hinweis enthält nützliche Informationen.

Dies sind wichtige Informationen, die Ihre Aufmerksamkeit erfordern könnten.

Warnung – Dies ist eine Warnung, die sofortiges Handeln erfordern kann, um Schäden oder Verletzungen zu vermeiden.

Lieferumfang

Das CloudMesh Satellite Paket besteht aus:

• 1 x NetComm CloudMesh Satellite (NS-01)
• 1 x RJ45-Ethernet-Kabel
• 1 x Kurzanleitung
• 1 x Garantiekarte
• 1 x Endbenutzer-Lizenzvertrag (EULA)
• 1 x USB-C Netzteil (5V/3A)

Sollten Artikel fehlen oder beschädigt sein, wenden Sie sich bitte umgehend an den NetComm Wireless Support, indem Sie die NetComm Wireless Support-Website unter besuchen:
https://support.netcommwireless.com/

Produktmerkmale/Funktionalität

Perfekt für

• Endbenutzer in größeren Wohnungen/Häusern, die eine nahtlose Netzwerk-Gesamtlösung für zu Hause suchen, um die WiFi-Abdeckung zu verbessern.
• ISPs, die eine kostengünstige, vollständig integrierte WiFi-Mesh-Lösung mit voller Kontrolle und Sichtbarkeit aller Access Points für ihre neuen und bestehenden Kunden anbieten möchten.
• ISPs, die die Anzahl der WiFi-bezogenen Support-Anrufe reduzieren möchten, indem sie eine sich selbst anpassende WiFi-Technologie auf den WiFi-Mesh-Satellites verwenden.

Hauptmerkmale

• Automatisierte WiFi-Problembehebung mit WiFi Auto Pilot
• Nahtlose Verbindung mit einem CloudMesh Gateway
• CloudMesh App für WiFi Analytics und Troubleshooting
• LED-Leuchtleiste zur Anzeige der optimalen Platzierung jedes Satelliten
• 2 x Gigabit-Ports für vielseitige Konnektivität
• Vertikales PCB- und Antennendesign für erhöhte Wi-Fi-Abdeckung und Kühlung
• Qualcomm-basierter Chipsatz für leistungsstarkes WiFi
• Zero-Touch-Setup, Cloud Orchestration und Seamless WiFi Client Roaming für bestes Benutzererlebnis

Schnittstellen

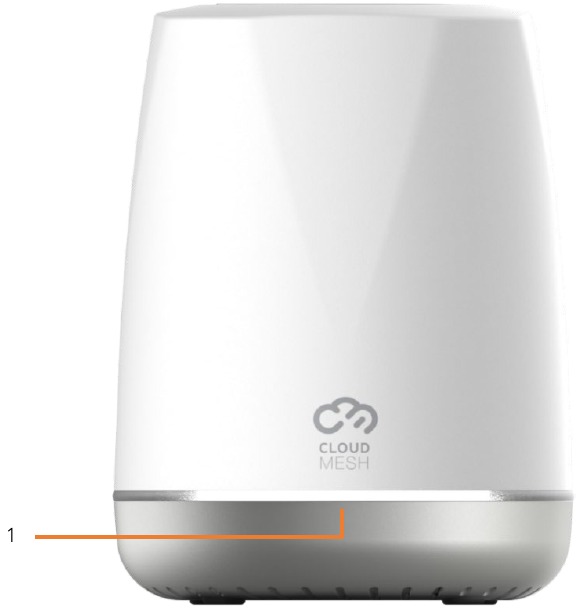

Vorderansicht

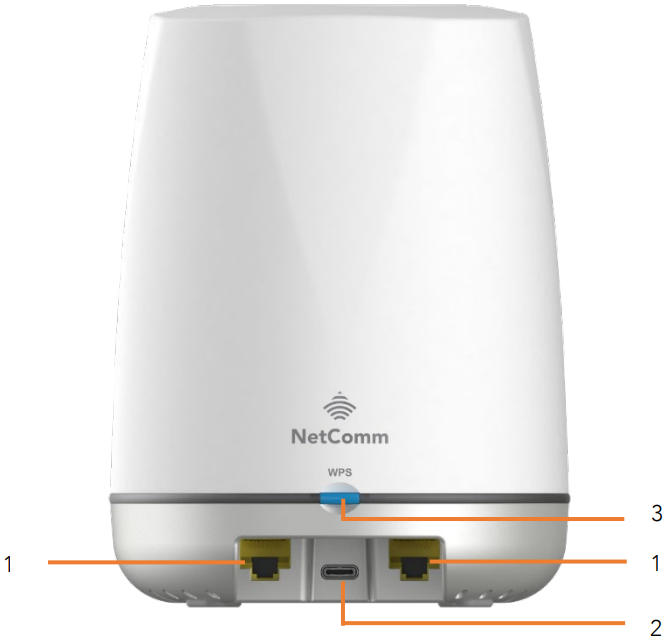

Rückansicht

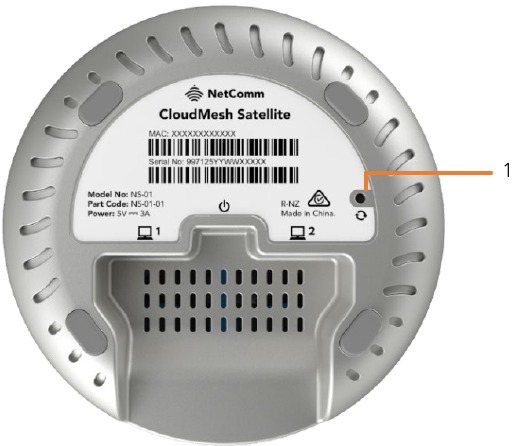

Unterseite

NR.	SCHNITTSTELLE	BESCHREIBUNG
1	Reset-Taste	Um den CloudMesh Satellite zurückzusetzen, führen Sie eine aufgebogene Büroklammer oder einen ähnlich geformten Gegenstand in das kleine Loch mit dem Reset-Symbol ein und halten Sie ihn zehn (10) Sekunden lang gedrückt.

Physische Abmessungen und Gewicht

Die folgende Tabelle listet die physischen Abmessungen und das Gewicht des CloudMesh Satellite auf.

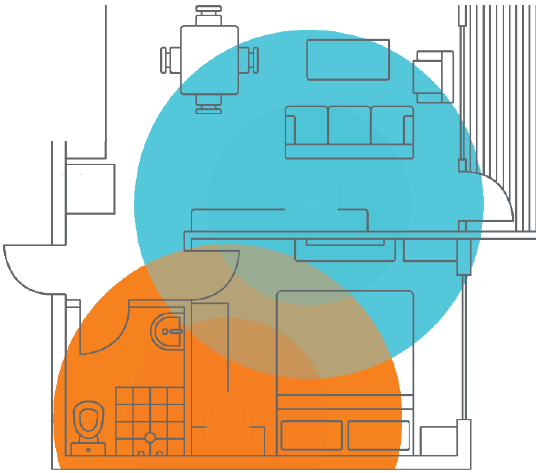

Gerätestandort

Ihr CloudMesh Satellite funktioniert am besten, wenn er zentral in dem Bereich platziert wird, den Sie abdecken möchten. Idealerweise sollte er nicht mehr als zwei Räume vom CloudMesh Gateway entfernt sein. Um die Größe Ihres Mesh-Netzwerks zu erhöhen, können Sie mehrere CloudMesh Satellites hinzufügen.

Signalstärke

Die drahtlose Verbindung zwischen Ihrem CloudMesh Satellite und Ihren verschiedenen WiFi-Client-Geräten ist stark, wenn sie sich in unmittelbarer Nähe befinden und eine direkte Sichtlinie haben. Wenn sich Ihr Client-Gerät weiter vom CloudMesh Satellite / CloudMesh Gateway entfernt oder feste Objekte die direkte Sichtlinie zum Gateway oder Satelliten blockieren, kann Ihre drahtlose Leistung nachlassen. Dies ist möglicherweise nicht direkt spürbar und wird stark von der individuellen Installationsumgebung beeinflusst.

Allgemeine Standortüberlegungen

Wenn Sie Bedenken hinsichtlich der Leistung Ihres Netzwerks haben, die auf Reichweiten- oder Hindernisfaktoren zurückzuführen sein könnten, versuchen Sie, das Gerät in einer Position zwischen drei und fünf Metern vom CloudMesh Satellite oder CloudMesh Gateway zu platzieren, um festzustellen, ob die Entfernung das Problem ist.

Hinweis – Obwohl einige der unten aufgeführten Punkte die Netzwerkleistung beeinträchtigen können, verhindern sie nicht die Funktion Ihres drahtlosen Netzwerks; wenn Sie Bedenken haben, dass Ihr Netzwerk nicht mit maximaler Effektivität arbeitet, kann diese Checkliste hilfreich sein.

Wenn Sie Schwierigkeiten beim drahtlosen Verbinden zwischen Ihren WiFi-Geräten und Ihrem CloudMesh-Netzwerk haben, versuchen Sie bitte Folgendes:

• Platzieren Sie in mehrstöckigen Häusern den CloudMesh Satellite auf einer Etage, die so nah wie möglich an der Mitte des Hauses liegt. Dies kann bedeuten, den CloudMesh Satellite auf einer oberen Etage zu platzieren.
• Vermeiden Sie es, den CloudMesh Satellite in der Nähe eines schnurlosen Telefons zu platzieren, das auf derselben Funkfrequenz wie der CloudMesh Satellite (2,4GHz/5GHz) arbeitet.

Vermeidung von Hindernissen und Interferenzen
Vermeiden Sie es, Ihren CloudMesh Satellite in der Nähe von Geräten zu platzieren, die Funk-"noise" (Rauschen) aussenden könnten, wie z.B. Mikrowellenherde.
Wenn Ihr drahtloses Signal an einigen Stellen schwach erscheint, stellen Sie sicher, dass Objekte wie die unten aufgeführten den Signalweg zwischen Ihren Geräten und dem CloudMesh Satellite nicht blockieren.
Dichte Objekte, die die drahtlose Kommunikation behindern können, sind:

• Kühlschränke
• Waschmaschinen und/oder Trockner
• Metallschränke
• Große Aquarien
• Metallbasierte, UV-getönte Fenster

Gerät mit Ihrem CloudMesh Gateway koppeln

Vorkonfiguriert – bereits gekoppelt

Wenn der CloudMesh Satellite und das CloudMesh Gateway von Ihrem Internetdienstanbieter vorkonfiguriert wurden, sind die Geräte bereits miteinander gekoppelt, und Sie können beide Geräte einschalten und verwenden.

Normaler Betrieb gekoppelter Geräte
Die Startsequenz eines CloudMesh Satellite, der mit einem CloudMesh Gateway gekoppelt ist, ist wie folgt:

1. Schalten Sie Ihr CloudMesh Gateway ein (siehe das CloudMesh Gateway Benutzerhandbuch).
2. Mit dem Internet verbinden.
3. Positionieren Sie den CloudMesh Satellite in Reichweite des CloudMesh Gateway (siehe Abschnitt CloudMesh Satellite Standort in diesem Handbuch, oben).
4. Schließen Sie das Netzteil an den CloudMesh Satellite an, die LED blinkt rot.
5. Der CloudMesh Satellite beginnt mit der Initialisierung, die LED leuchtet durchgehend lila.
6. Warten Sie 10 Minuten, während der CloudMesh Satellite versucht, sich mit dem CloudMesh Gateway zu koppeln, die LED blinkt blau.
7. Wenn der Satellite mit dem Gateway gekoppelt wurde, leuchtet die LED durchgehend weiß oder blau, abhängig von der Signalstärke.

Wenn die LED durchgehend rot leuchtet, bedeutet dies, dass das Signal schwach ist. Positionieren Sie den Satellite näher am Gateway.
Siehe Abschnitt CloudMesh Satellite Standort in diesem Handbuch, oben.

8. Der CloudMesh Satellite ist nun einsatzbereit.

Kopplung via WPS

Wenn der CloudMesh Satellite und das CloudMesh Gateway nicht von Ihrem Internetdienstanbieter eingerichtet wurden, müssen Sie diese Geräte miteinander koppeln.

Der CloudMesh Satellite kann sich mit einem CloudMesh Gateway über die WPS (Wi-Fi Protected Setup)-Funktionalität jedes Geräts koppeln.

1. Platzieren Sie den CloudMesh Satellite neben Ihrem CloudMesh Gateway.
2. An die Stromversorgung anschließen, einschalten und warten, bis beide Geräte hochgefahren sind.
3. Wenn die LED-Anzeige des CloudMesh Satellite nach zehn Minuten immer noch blau blinkt, bestätigt dies, dass Sie ihn mit dem CloudMesh Gateway koppeln müssen.
4. Stellen Sie sicher, dass das CloudMesh Gateway mit dem Internet verbunden ist.
5. Drücken und loslassen Sie die WPS-Taste auf der Rückseite des CloudMesh Satellite.
6. Die LED am CloudMesh Satellite blinkt lila, um anzuzeigen, dass das WPS-Kopplungsfenster gestartet wurde und zwei Minuten lang aktiv ist.
7. Drücken und loslassen Sie die 5G WPS-Taste am CloudMesh Gateway, während die LED des CloudMesh Satellite noch lila blinkt.
8. Der Kopplungsvorgang kann bis zu fünf Minuten dauern. Es ist normal, dass die LED des CloudMesh Satellite blau blinkt, um anzuzeigen, dass die Kopplung läuft.
9. Nach Abschluss des Kopplungsvorgangs zeigt die LED-Anzeige des CloudMesh Satellite die Signalstärke an, siehe den Abschnitt LED-Anzeigen weiter unten.
10. Positionieren Sie den CloudMesh Satellite an einem geeigneten Ort in Ihren Räumlichkeiten und beginnen Sie mit der Nutzung Ihres neuen Mesh-Netzwerks.

Kopplung via Ethernet-Kabel

Eine alternative Kopplungsmethode zur Verwendung von WPS ist die Nutzung des gelben RJ45-Ethernet-Kabels (im Lieferumfang des Satellite enthalten), das an den Ethernet-Port jedes Geräts angeschlossen wird, um den CloudMesh Satellite mit einem CloudMesh Gateway zu koppeln.

1. Platzieren Sie den CloudMesh Satellite neben Ihrem CloudMesh Gateway.
2. An die Stromversorgung anschließen, beide einschalten und warten, bis beide Geräte hochgefahren sind.
3. Wenn die LED-Anzeige des CloudMesh Satellite nach zehn Minuten immer noch blau blinkt, bestätigt dies, dass Sie ihn mit dem CloudMesh Gateway koppeln müssen.
4. Stellen Sie sicher, dass das CloudMesh Gateway mit dem Internet verbunden ist.
5. Stecken Sie das gelbe RJ45-Ethernet-Kabel (im Lieferumfang des Satellite enthalten) in einen der Ethernet-Ports auf der Rückseite jedes Geräts.
6. Geben Sie dem CloudMesh Satellite 2 Minuten Zeit, um Informationen vom CloudMesh Gateway herunterzuladen; die LED leuchtet dann durchgehend weiß.
7. Wenn der Satellite mit dem Gateway gekoppelt wurde, leuchtet die LED durchgehend weiß oder blau, abhängig von der Signalstärke.
8. Ziehen Sie das Ethernet-Kabel zwischen den beiden Geräten ab und warten Sie 10 Minuten, während der CloudMesh Satellite versucht, sich mit dem CloudMesh Gateway zu koppeln; die LED blinkt blau.
9. Positionieren Sie den CloudMesh Satellite an einem geeigneten Ort in Ihren Räumlichkeiten.
10. Schalten Sie den CloudMesh Satellite ein und beginnen Sie mit der Nutzung Ihres neuen Mesh-Netzwerks.

LED-Anzeigen

Die folgende Tabelle erklärt die Bedeutung der verschiedenfarbigen LED-Anzeigen und Aktionen.

LED	LED-AKTIVITÄT	BEDEUTUNG
	Blinkt kurz rot	Einschalten
	Blinkt blau	Kopplung läuft
	Blinkt lila	WPS-Kopplungsfenster
	Leuchtet durchgehend weiß	Kopplung erfolgreich: Gutes Signal
	Leuchtet durchgehend blau	Kopplung erfolgreich: Mittleres Signal
	Leuchtet durchgehend rot	Kopplung erfolgreich: Schlechtes Signal
	Blinkt rot	Firmware-Aktualisierung läuft

Client-Geräte verbinden

Sie können beliebig viele WLAN-fähige Client-Geräte über den NS-01 CloudMesh Satellite mit dem Internet verbinden, indem Sie die WPS (Wi-Fi Protected Setup)-Funktionalität jedes Geräts nutzen.

Zusätzlich können Sie zwei periphere Client-Geräte über die Ethernet-Anschlüsse auf der Rückseite des NS-01 CloudMesh Satellite verbinden.

Client via WPS verbinden

Der NS-01 bietet zwei Methoden, um eine Verbindung mit Client-Geräten herzustellen:

• WPS (Wi-Fi Protected Setup)-Funktionalität
• Verbindung via Ethernet

Gerät über die WPS-Taste verbinden (Standardeinstellung)

1. Bringen Sie ein WPS-fähiges Gerät in WLAN-Reichweite und drücken Sie die WPS-Taste auf der Rückseite des CloudMesh Satellite.
2. Die LED auf der Vorderseite des CloudMesh Satellite blinkt bis zu zwei Minuten lang lila.
   Hinweis – Sie können ein Client-Gerät auch über die WPS-Taste am CloudMesh Gateway (oder einem anderen CloudMesh Satellite in Ihrem WLAN-Mesh) verbinden.
   Sobald es mit einem Gerät verbunden ist, wird es mit allen Gateways und Satelliten in Ihrem CloudMesh-Netzwerk verbunden sein.
3. Sobald das Gerät verbunden ist, leuchtet die WPS-LED durchgehend.

Client via Ethernet-Kabel verbinden

Alternativ können Sie ein Gerät, zum Beispiel einen Drucker, direkt über ein Ethernet-Kabel mit dem CloudMesh Satellite verbinden.

1. Verbinden Sie das mitgelieferte gelbe Ethernet-Kabel mit einem der gelben Ports, die auf der Rückseite des NS-01 mit 'Ethernet' gekennzeichnet sind.
2. Verbinden Sie das andere Ende des gelben Ethernet-Kabels mit Ihrem Client-Gerät.

LED-Anzeige ausschalten

An manchen Orten, zum Beispiel im Schlafzimmer, kann die LED-Anzeige als störend empfunden werden.

Um die Anzeige der LED-Anzeige des CloudMesh Satellite zu steuern, halten Sie die WPS-Taste 7 Sekunden lang gedrückt, um die Anzeige des Lichts zwischen ON (EIN) oder OFF (AUS) umzuschalten.

Geräte-Web-Benutzeroberfläche

Dieser Abschnitt enthält Informationen zum Zugriff auf die Web-Benutzeroberfläche des NS-01 und wie Sie Firmware-Upgrades durchführen und auf die Protokollierungsfunktion zugreifen können.

Geräte-Firmware-Upgrade

Periodisch werden sowohl für das Gateway als auch für seine Satelliten Firmware-Updates veröffentlicht, um deren Leistung zu verbessern.

Wir empfehlen, immer das neueste Upgrade anzuwenden, sobald es verfügbar ist, und gleichzeitig sollten Sie überprüfen, ob die anderen Komponenten des Meshs ebenfalls die aktuellste Firmware-Version installiert haben.

Es gibt zwei Möglichkeiten, auf die Web-Benutzeroberfläche des NS-01 zuzugreifen. Die zu verwendende Methode hängt davon ab, ob der CloudMesh Satellite mit seinem Gateway gekoppelt ist oder nicht.

Wenn der CloudMesh Satellite aktuell mit einem CloudMesh Gateway gekoppelt ist, können Sie auf die Web-Benutzeroberfläche des NS01 zugreifen, indem Sie dessen einzigartigen Hostnamen in das URL-Eingabefeld eingeben.

Der einzigartige Hostname für jeden CloudMesh Satellite basiert auf der folgenden Formel:

• http://ns-01-XXXX.local
• Wobei XXXX die letzten 4 Ziffern der einzigartigen Seriennummer dieses Satelliten sind.
  Die Seriennummer des CloudMesh Satellite finden Sie auf dem Etikett, das an der Unterseite angebracht ist:


Wenn das Gerät nicht gekoppelt ist, befolgen Sie bitte zuerst die Anweisungen im Abschnitt "Set NS-01 IP connectivity to access Web UI" (NS-01 IP-Verbindung zum Zugriff auf die Web-Benutzeroberfläche einrichten), um eine statische IP-Adresse für den Satelliten einzurichten, und fahren Sie dann ab Schritt 4.b dieses Abschnitts fort, siehe unten.

Um auf die Web-Benutzeroberfläche des NS-01 zuzugreifen:

1. Verbinden Sie das mitgelieferte Netzteil mit dem USB-Anschluss an der Unterseite Ihres CloudMesh Satellite (NS-01) und stecken Sie das Netzteil in eine Steckdose.
   Schalten Sie bei Bedarf den Netzschalter an der Wand ein.
2. Warten Sie 60 – 90 Sekunden, bis der NS-01 hochgefahren ist.
3. Verbinden Sie das mitgelieferte RJ45-Ethernet-Kabel von einem der beiden gelben ETHERNET-Ports an der Unterseite des NS-01 CloudMesh Satellite mit einem Ethernet-Port an Ihrem Computer.

4. Öffnen Sie einen Webbrowser (z.B. Internet Explorer, Firefox, Safari, etc.) und geben Sie die für Ihren Satelliten passende IP-Adresse ein:
   1. Wenn Ihr CloudMesh Satellite aktuell mit einem CloudMesh Gateway gekoppelt ist, geben Sie den einzigartigen Hostnamen ein, den Sie basierend auf der zuvor in diesem Abschnitt beschriebenen Formel erstellt haben.

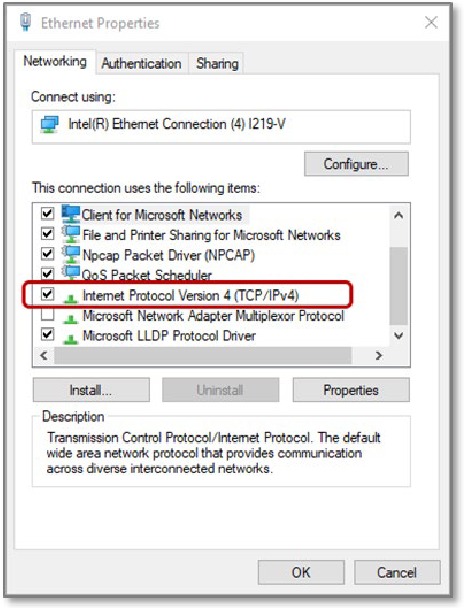

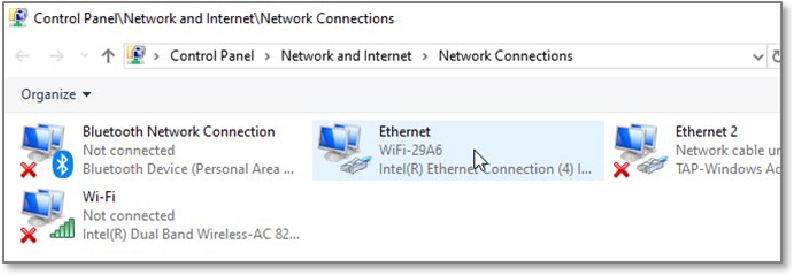

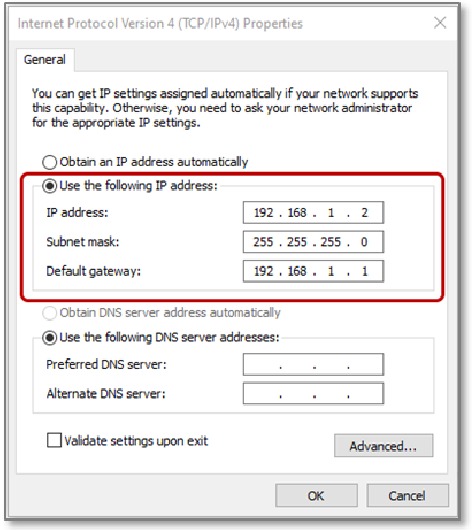

   2. Wenn Ihr CloudMesh Satellite nicht mit einem CloudMesh Gateway gekoppelt ist, geben Sie die statische IP-Adresse ein, die Sie mithilfe der Anweisungen in "Set NS01 IP connectivity to access Web UI" (NS01 IP-Verbindung zum Zugriff auf die Web-Benutzeroberfläche einrichten) definiert haben.

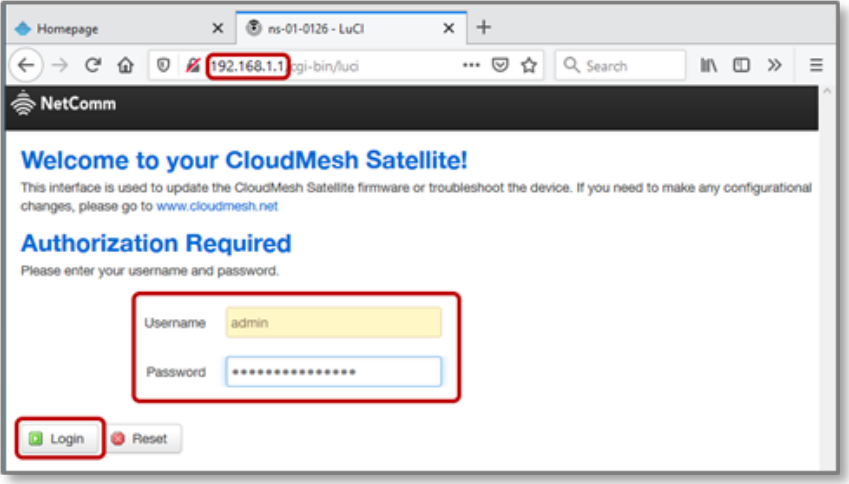

5. Auf dem Bildschirm Authorization Required (Autorisierung erforderlich):

   1. Geben Sie admin in das Feld Username (Benutzername) ein,
   2. Geben Sie die Seriennummer (Serial No), die auf dem Etikett an der Unterseite des NS-01 aufgedruckt ist, in das Feld Password (Passwort) ein und
   3. Klicken Sie auf die Schaltfläche Login (Anmelden).
6. Nach erfolgreicher Anmeldung wird die Seite Status (Status) angezeigt.
7. Wählen Sie System > Backup/Flash Firmware (System > Sicherung/Firmware flashen) aus dem Menü in der Symbolleiste des Bildschirms:

8. Wählen Sie auf dem Bildschirm Flash Operations (Flash-Operationen) die Registerkarte Actions (Aktionen) und nehmen Sie im Abschnitt Flash new firmware image (Neues Firmware-Image flashen) die folgenden Einstellungen vor:
   1. Deaktivieren Sie die Option Keep settings (Einstellungen beibehalten)
   2. Klicken Sie auf die Schaltfläche Browse (Durchsuchen), um die NS-01 Firmware-Upgrade-Datei zu suchen und hochzuladen.

   3. Wenn die Datei hochgeladen wurde, erscheint ihr Dateiname unmittelbar rechts von der Schaltfläche Browse (Durchsuchen).
   4. Klicken Sie auf die Schaltfläche Flash image (Image flashen), um fortzufahren.
9. Das System liest die Datei und fordert Sie auf, die Details zu Verify (Verifizieren):

10. Klicken Sie auf die Schaltfläche Proceed (Fortfahren), um den Upgrade-Vorgang abzuschließen.
11. Eine Fortschrittsanzeige wird angezeigt:

12. Warten Sie vier bis sechs Minuten und aktualisieren Sie dann den Browser. Sie werden zum Bildschirm Authorization Required (Autorisierung erforderlich) zurückgeleitet.
13. Melden Sie sich wie in Schritt 5 beschrieben an.

Nach erfolgreicher Anmeldung wird die Seite Status (Status) angezeigt.

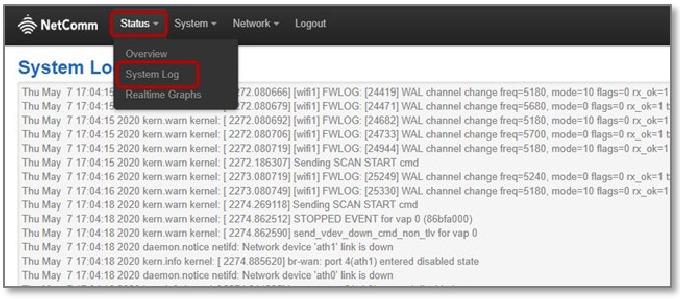

Protokoll des Geräts anzeigen

Der NS-01 erstellt ein chronologisches Protokoll aller aktuellen Ereignisse.

In der Web-Benutzeroberfläche des NS-01 klicken Sie im Hauptmenü auf Status (Status) und wählen Sie System Log (Systemprotokoll) aus dem Dropdown-Menü.

Jeder Protokolleintrag hat ein Datum und einen Zeitstempel sowie eine kurze Beschreibung des Ereignisses.

Gerät zurücksetzen

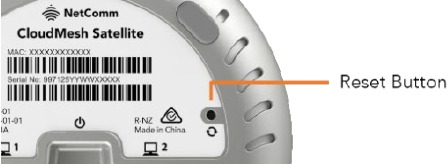

Um den CloudMesh Satellite zurückzusetzen, führen Sie eine aufgebogene Büroklammer oder ein ähnlich geformtes Objekt in das kleine Loch an der Unterseite des Satelliten ein, das mit dem Reset-Symbol gekennzeichnet ist.

Halten Sie die Reset-Taste zehn (10) Sekunden lang gedrückt, um den Satelliten auf die Werkseinstellungen zurückzusetzen.

Note (Hinweis) – Das Gateway und seine Satelliten bleiben auch nach der Verbindung mit dem Internet gekoppelt.
Sie müssen den Kopplungsvorgang nicht wiederholen, sondern starten Sie beide einfach, verbinden Sie das Gateway mit dem Internet, und sie koppeln sich automatisch (dieser Kopplungsvorgang kann einige Minuten dauern).

Sicherheitsinformationen

Bitte vor Gebrauch lesen:

LOCATION (STANDORT)
Dieses Gerät ist nur für den Innenbereich konzipiert.
Platzieren Sie das Gerät für die beste WLAN-Leistung an einem zentralen Ort.

AIRFLOW (LUFTSTROM)
Beschränken Sie nicht den Luftstrom um das Gerät.
Das Gerät ist luftgekühlt und kann überhitzen, wenn der Luftstrom eingeschränkt ist.
Achten Sie stets auf einen Mindestabstand von 5 cm zu allen Seiten und zur Oberseite des Geräts.
Decken Sie es nicht ab, stellen Sie es nicht in einen geschlossenen Raum, stellen Sie es nicht unter oder hinter große Möbelstücke.
Ihr Gerät kann während des normalen Gebrauchs warm werden

ENVIRONMENT (UMGEBUNG)
Stellen Sie dieses Gerät nicht in direktes Sonnenlicht oder in heiße Bereiche.
Die sichere Betriebstemperatur dieses Geräts liegt zwischen 0° und 40°C
Lassen Sie dieses Gerät nicht mit Flüssigkeiten oder Feuchtigkeit in Berührung kommen. Stellen Sie dieses Gerät nicht in feuchte oder nasse Bereiche wie Küche, Bad oder Waschküchen.

POWER SUPPLY (STROMVERSORGUNG)
Verwenden Sie immer nur das mit dem Gerät gelieferte Netzteil. Sie sollten die Verwendung des Netzteils sofort einstellen, wenn das Kabel oder das Netzteil beschädigt ist.

SERVICE (WARTUNG)
Das Gerät enthält keine vom Benutzer zu wartenden Komponenten.
Versuchen Sie nicht, das Gerät zu zerlegen, zu reparieren oder zu modifizieren.

SMALL CHILDREN (KLEINKINDER)
Lassen Sie Ihr Gerät und dessen Zubehör nicht in Reichweite von kleinen Kindern liegen oder erlauben Sie ihnen nicht, damit zu spielen. Ihr Gerät enthält kleine Teile mit scharfen Kanten, die Verletzungen verursachen oder sich lösen und eine Erstickungsgefahr darstellen könnten.

RF EXPOSURE (HF-EXPOSITION)
Das Gerät enthält einen Sender und einen Empfänger. Wenn es eingeschaltet ist, empfängt und sendet es HF-Energie. Das Gerät entspricht den Grenzwerten für die Hochfrequenz-(HF)-Exposition, die von der Australian Communications and Media Authority Radiocommunications (Electromagnetic Radiation - Human Exposure) Standard 2014 festgelegt wurden, wenn es in einem Abstand von mindestens 20 cm zum Körper verwendet wird.

PRODUCT HANDLING (PRODUKTHANDHABUNG)
Behandeln Sie Ihr Gerät und dessen Zubehör immer sorgfältig und bewahren Sie es an einem sauberen und staubfreien Ort auf.
Setzen Sie Ihr Gerät oder dessen Zubehör keinen offenen Flammen aus.
Lassen Sie Ihr Gerät oder dessen Zubehör nicht fallen, werfen Sie es nicht und versuchen Sie nicht, es zu verbiegen.
Verwenden Sie keine scharfen Chemikalien, Reinigungslösungsmittel oder Aerosole, um das Gerät oder dessen Zubehör zu reinigen.
Bemalen Sie Ihr Gerät oder dessen Zubehör nicht.
Bitte überprüfen Sie die örtlichen Vorschriften für die Entsorgung elektronischer Produkte.
Verlegen Sie Strom- und Ethernet-Kabel so, dass nicht darauf getreten werden kann oder Gegenstände darauf abgestellt werden.

IP-Konnektivität für den Zugriff auf die Web-Benutzeroberfläche einrichten

Wenn Ihr CloudMesh Satellite NS-01 derzeit nicht mit einem CloudMesh Gateway gekoppelt ist, müssen Sie den Satellite direkt über eine separate IP-Adresse erreichen, die Sie dafür erstellen.

Da der CloudMesh Satellite keinen eigenen DHCP-Server besitzt, müssen Sie die IP-Adresse Ihres PCs manuell so einstellen, dass sie sich im Subnetz **192.168.1.x** befindet.

Die statische IP-Adresse darf nicht **192.168.1.1** sein und muss eine beliebige Zahl im Bereich von **192.168.1.2** bis **192.168.1.254** sein.

So legen Sie eine statische IP-Adresse fest:

1. Klicken Sie auf dem Computer, den Sie zum Verbinden mit dem NS-01 Satellite verwenden, auf die Windows **Start** (Starten)-Schaltfläche unten links:

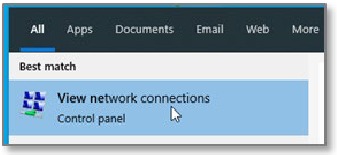

2. Geben Sie **Netzwerkverbindungen anzeigen** ein.
3. Wählen Sie **Netzwerkverbindungen anzeigen** aus, wenn es im Suchergebnissefeld erscheint:

4. Klicken Sie auf der Seite **Netzwerkverbindungen** mit der rechten Maustaste auf die Verbindung, die Sie für die Verbindung mit dem Gateway verwendet haben:

5. Wählen Sie **Eigenschaften** aus dem Popup-Menü aus:

6. Gehen Sie im Register „Netzwerk“ des Dialogfelds **Ethernet-Eigenschaften** zur Liste **Diese Verbindung verwendet die folgenden Elemente:**
   ** Internetprotokoll Version 4 (TCP/IPv4)**

7. Doppelklicken Sie auf **Internetprotokoll Version 4 (TCP/IPv4)**, siehe blaue Hervorhebung oben.
8. Die Seite **Eigenschaften von Internetprotokoll Version 4 (TCP/IPv4)** erscheint:

9. Wählen Sie **Folgende IP-Adresse verwenden** aus, um die Details der neuen statischen IP-Adresse für den NS-01 CloudMesh Satellite einzugeben:
   1. Geben Sie im Textfeld **IP-Adresse** eine beliebige IP-Adresse im Bereich ein: **192.168.1.2** bis **192.168.1.254**
   2. Geben Sie im Textfeld **Subnetzmaske** ein: **255.255.255.0**
   3. Geben Sie im Textfeld **Standardgateway** die IP-Adresse des CloudMesh Satellite ein: **192.168.1.1**
10. Klicken Sie auf die Schaltfläche **OK** (OK), um das Dialogfeld **Ethernet-Eigenschaften** zu schließen.
11. Klicken Sie auf die Schaltfläche **Schließen** (Schließen), um die Seite **Netzwerkverbindungen** zu schließen.

Technische Daten

DRAHTLOSES NETZWERK

• IEEE 802.11 ac/n/g/a

KABELGEBUNDENES NETZWERK

• 2 x Auto-Sensing Gigabit-LAN-Anschlüsse

ABMESSUNGEN

• 113 (B) x 145 (H) x 110 (T) mm

GEWICHT

• 320g

STROMVERSORGUNG

• 100 V bis 240 V/AC, 50/60 Hz

TEMPERATUR
Betriebstemperaturbereich:

• 0 bis 40°C

Lagertemperaturbereich:

• 20 bis 70°C (-4 bis 158°F)

LUFTFEUCHTIGKEIT
Betriebsfeuchtigkeitsbereich:

• 10% bis 90% nicht kondensierend

Lagerfeuchtigkeitsbereich:

• 5% bis 90% nicht kondensierend

ARTIKELNUMMER

• NS-01-01

NetComm Wireless Limited wurde von Casa Systems, Inc. übernommen.
Casa Systems, die Zukunft von NetComm

ANZ HAUPTSITZ
SYDNEY
Casa Systems Inc.
18-20 Orion Road, Lane Cove
NSW 2066, Sydney
Australien | +61 2 9424 2070
www.netcomm.com

UNTERNEHMENSHAUPTSITZ
ANDOVER
Casa Systems Inc.
100 Old River Road,
Andover, MA 01810
USA | +1 978 688 6706
www.casa-systems.com

© NetComm Wireless 2020

Referenzen

• Startseite | NetComm Wireless Support
• Startseite - Casa Systems
• Startseite - Casa Systems

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

NetComm CloudMesh Satellite NS-01 Handbuch herunterladen

Verfügbare Sprachen
