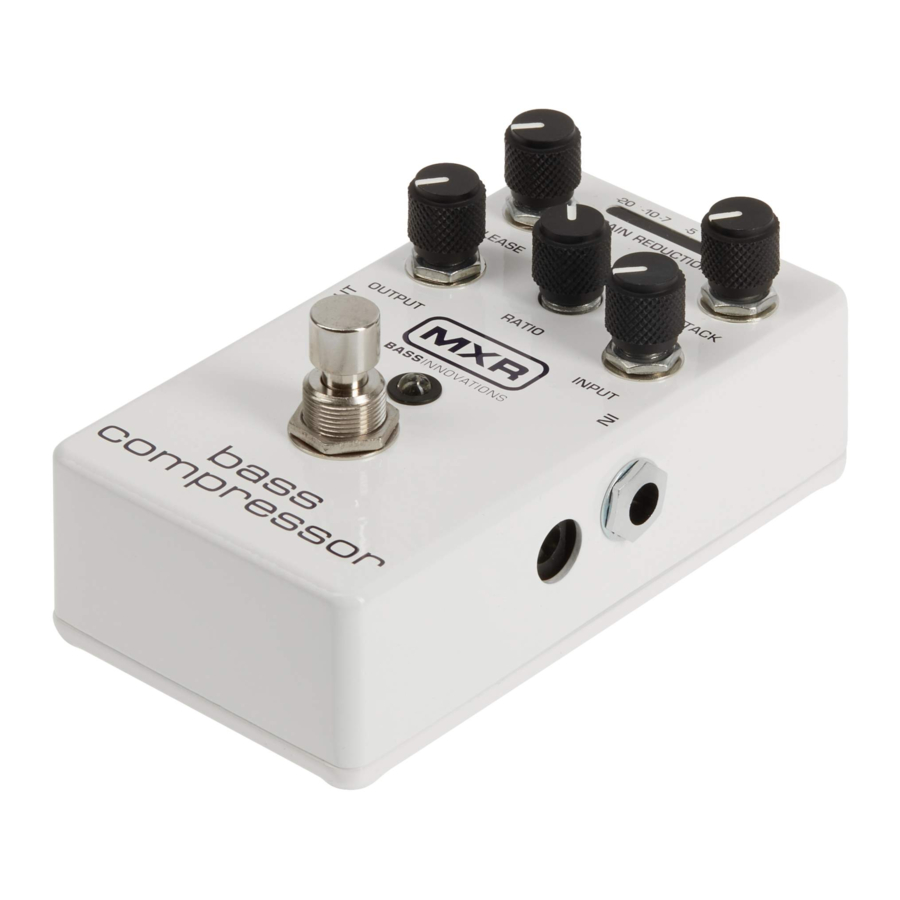

Mxr M87 - Bass Compressor Handbuch

BESCHREIBUNG

• Klassischer Studiokompressor in einem Pedal im Phase 90-Format
• CHT™ Constant Headroom Technology für klare, saubere Leistung
• Zehn Gain-Reduktions-Status-LEDs
• Echter Bypass

STROMVERSORGUNG

Der MXR Bass Compressor wird mit einer 9-Volt-Batterie (Bodenplatte zur Installation entfernen), einem 9-Volt-Netzteil wie dem Dunlop ECB003/ECB003E oder einem DC Brick™ Netzteil betrieben.

BEDIENELEMENTE

1. METER-Anzeige zeigt den Gain-Reduktionspegel und die Ansprechzeit des Kompressors
2. Der RELEASE-Regler steuert, wie schnell Ihr Signal zu seinem unkomprimierten Gain-Pegel zurückkehrt
3. Der ATTACK-Regler steuert die Reaktionszeit der Kompression
4. Der OUTPUT-Regler steuert die Gesamtlautstärke des Effekts
5. RATIO legt den Kompressionsgrad fest, von mild 4 (4:1) bis extrem 20 (20:1)
6. Der INPUT-Regler steuert den Gain-Pegel des Eingangssignals
7. FOOTSWITCH schaltet den Effekt ein/Bypass (blaue LED zeigt an, dass der Effekt eingeschaltet ist)

ANWEISUNGEN

• Verbinden Sie ein Kabel von Ihrem Bass mit der INPUT-Buchse des Bass Compressors und ein weiteres Kabel von der OUTPUT-Buchse des Bass Compressors mit Ihrem Verstärker.
• Stellen Sie die Regler RELEASE, ATTACK, OUTPUT und INPUT auf 12 Uhr und den RATIO-Regler auf 4.
• Schalten Sie den Effekt ein, indem Sie den Fußschalter betätigen.
• Beobachten Sie die METER-Anzeige, während Sie normal spielen, und stellen Sie den INPUT-Regler so ein, dass die ersten 3 bis 7 grünen Gain-Reduktions-LEDs leuchten, im Uhrzeigersinn, um mehr LEDs zum Leuchten zu bringen, und gegen den Uhrzeigersinn, um weniger LEDs zum Leuchten zu bringen.
• Drehen Sie den OUTPUT-Regler im Uhrzeigersinn, um die Gesamtlautstärke des Effekts zu erhöhen, oder gegen den Uhrzeigersinn, um sie zu verringern.
• Drehen Sie den ATTACK-Regler im Uhrzeigersinn, um die Reaktionszeit der Kompression zu erhöhen, oder gegen den Uhrzeigersinn, um sie zu verringern.
• Drehen Sie den RELEASE-Regler im Uhrzeigersinn, um die Zeit zu verlängern, die Ihr Signal benötigt, um zu seinem unkomprimierten Pegel zurückzukehren, oder gegen den Uhrzeigersinn, um sie zu verkürzen.
• Verwenden Sie den RATIO-Regler, um das Kompressionsverhältnis auszuwählen. Die Einstellung 4 wählt ein Verhältnis von 4:1, was bedeutet, dass, wenn der Eingangspegel 4 Dezibel über dem Schwellenwert ansteigt, der Ausgangspegel nur um 1 Dezibel ansteigen wird. Somit wurde die Verstärkung um 3 Dezibel reduziert. Die Einstellung 8 wählt ein Kompressionsverhältnis von 8:1, 12 wählt 12:1 und 20 wählt 20:1.

KOMPRESSION

Eine Standard-Studiokompression kann erreicht werden, indem die ATTACK- und RELEASE-Regler auf 12 Uhr gestellt werden, mit einem Verhältnis von 4:1 oder 8:1, und indem der Eingangsregler so eingestellt wird, dass die -3 bis -7dB LEDs während des Spiels konstant leuchten. Um den Klang Ihres Attacks zu mildern, stellen Sie eine schnellere Attack-Zeit (CW) ein und reduzieren Sie den Eingangsregler (CCW), sodass nur die -3 bis -5 dB LEDs während der Notenanschläge leuchten. Um den Klang Ihres Attacks zu akzentuieren, stellen Sie eine langsamere Attack-Zeit (CCW) und eine schnellere Release-Zeit (CW) ein. Für einen stärker komprimierten Klang stellen Sie den Eingangsregler auf einen höheren Pegel (CW) ein, um mehr Gain-Reduktions-LEDs mit einer langsamen Release-Zeit und einer schnellen Attack-Zeit zum Leuchten zu bringen.

LIMITIERUNG

Limitierung bezieht sich auf hohe Kompressionsverhältnisse (12:1 oder 20:1) mit schnellen Attack- und Release-Einstellungen. Die Einstellung 12 des Bass Compressors erzeugt eine sanfte Limitierung, während die Einstellung 20 eine harte Limitierung und sogar eine "Brick Wall"-Limitierung mit den schnellsten Attack- und Release-Einstellungen erzeugt. Im Gegensatz dazu, um den klassischen 'squishy'-Limitierungseffekt zu erzielen, stellen Sie eine langsame Release-Zeit (CCW) mit einem schnellen Attack ein.

METER

Kurze Saitenanschläge sind eine einfache Möglichkeit, die Reaktionszeit des Kompressors auf der METER-Anzeige zu beobachten und können hilfreich bei der Einstellung der Attack- und Release-Regler sein.

SPEZIFIKATIONEN

*A-bewertet, alle Regler in Mittelstellung
** 20 dB Gain-Reduktion, 1,1s Release-Einstellung, 50 Hz bis 20 kHz
