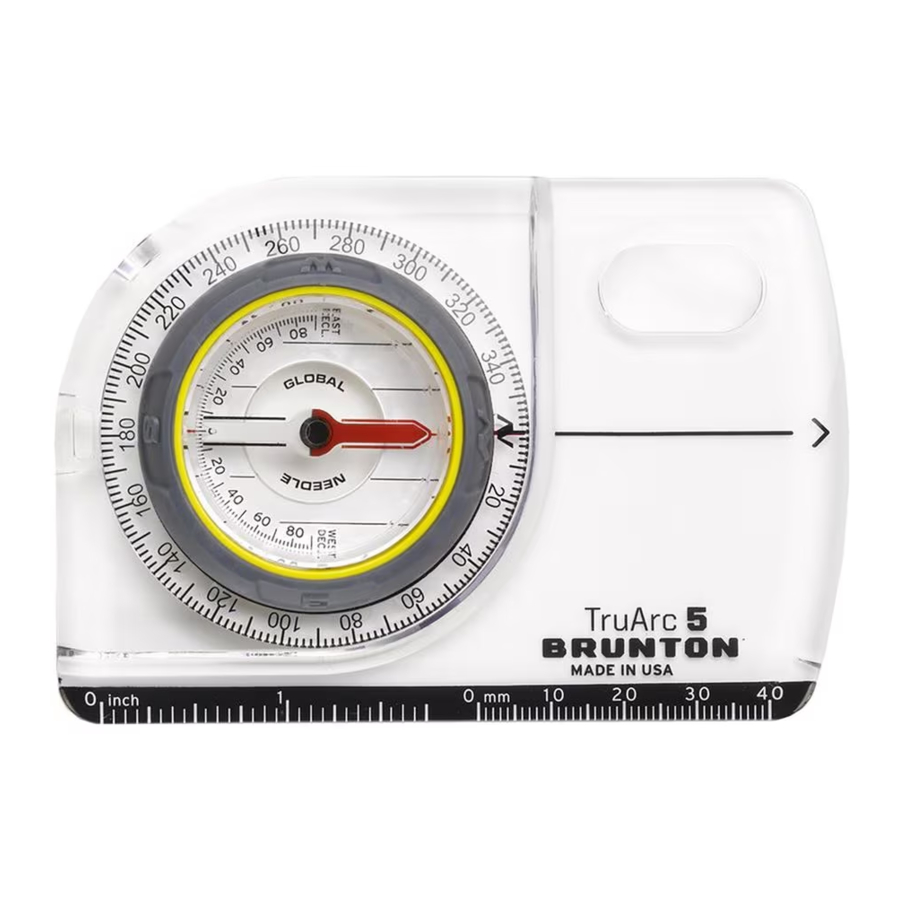

Brunton TruArc - Kompass Handbuch

Teile des Kompasses

1. Azimutring mit 2°-Teilung (TruArc 10, 15, 20 - 1°-Teilung)
2. Orientierungsnadel-Kontur
3. Globale Nadel
4. Drehbare Skala
5. Peilungs-Indexlinie
6. Richtungspfeil
7. Kartenlupe
8. Zoll/mm-Skala
9. Flüssigkeitsgefüllte Kapsel für ruhigeren Nadelverlauf
10. Ergonomische Grundplatte
11. Deklinations-Einstellskala
12. Deklinations-Einstell-Indexlinie
13. Meridianlinien auf der Karte
    (nur Modelle 5, 7, 10, 15 und 20)
14. Befestigungspunkt für Umhängeband
15. Schützende Spiegelabdeckung
    (nur Modelle 7, 15 und 20)

Magnetische Deklination

Der Unterschied zwischen geographisch Nord und magnetisch Nord (das Ihre Kompassnadel anzieht) variiert je nach Ihrem Standort auf der Welt. Um Ihre aktuelle Deklination zu ermitteln, besuchen Sie den Online-Deklinationsrechner der NOAA hier: www.ngdc.noaa.gov/geomagmodels/Declination.jsp

Ihr Brunton TruArc Kompass verfügt über eine werkzeuglose Deklinationsanpassung. Zum Einstellen legen Sie Ihren Daumen in die Mitte der flüssigkeitsgefüllten Kapsel, dann klemmen Sie die Kapsel mit Ihrem Zeigefinger unten durch die Öffnung in der Mitte der Kapselbasis. Halten Sie die Drehscheibe (Teil Nr. 4 oben) mit der anderen Hand fest und drehen Sie dann die flüssigkeitsgefüllte Kapsel innerhalb der äußeren Skala (Abb. 1). Stellen Sie die entsprechende Deklinationseinstellung gemäß Ihrem Standort mithilfe der roten Markierung am Schwanz Ihrer magnetisierten Nadel ein. Nach Abschluss gleicht der Kompass die Deklination automatisch aus.

Wenn Ihre aktuelle Deklination beispielsweise 20 Grad West (oder 20°W) beträgt, sollte der Kompass um 20 Grad nach Westen verstellt werden, um dies auszugleichen. Die Abbildung zeigt die Werkseinstellung bei Null-Deklination und dann die Kompensation gemäß der Deklinationsskala (Abb. 2a & 2b)

Ihre Peilung/Richtung ohne Karte finden

1. Wählen Sie einen sichtbaren Orientierungspunkt entlang der Route, die Sie gehen möchten, wie eine Felsformation oder einen Berggipfel. Halten Sie den Kompass waagerecht und richten Sie den Richtungspfeil auf der Grundplatte des Kompasses auf den Orientierungspunkt. (Abb. 3a) Wenn Sie einen Spiegelkompass verwenden, zentrieren Sie den Orientierungspunkt im Peilfenster und positionieren Sie den Spiegel so, dass eine Draufsicht auf die Kompassskala in der Reflexion sichtbar ist.


2. Drehen Sie die Skala, bis die rote Kontur mit der Nord-suchenden Nadel übereinstimmt. Lesen Sie Ihre Peilung/Richtung an der Indexlinie ab. (Abb. 3b) Wenn Sie einen Spiegelkompass verwenden, halten Sie Ihren Orientierungspunkt im Peilfenster zentriert und richten Sie die Nadel mithilfe der im Spiegel gezeigten Reflexion an dem Orientierungspfeil aus.

3. Halten Sie die Nadel mit der roten Orientierungskontur ausgerichtet, während Sie zu Ihrem Orientierungspunkt gehen. Wiederholen Sie den Vorgang, bis Ihr Ziel erreicht ist.

Wenn Sie Ihre Peilung kennen

1. Wenn Ihnen eine Peilung in Grad vorgegeben wurde, drehen Sie die Skala so, dass die Indexlinie mit der korrekten Gradzahl der Peilung übereinstimmt. Halten Sie den Kompass waagerecht, wobei der Richtungspfeil geradeaus zeigt.
2. Drehen Sie Ihren Körper, bis die Nadel mit der roten Nadelkontur ausgerichtet ist. Sie blicken nun in Ihre korrekte Reisrichtung (Abb. 4)

3. Suchen Sie sich einen Orientierungspunkt entlang Ihrer Reisrichtung und bewegen Sie sich darauf zu, wobei Sie regelmäßig überprüfen, ob Ihre Nadel und die rote Nadelkontur ausgerichtet sind. Wiederholen Sie diesen Vorgang, bis Ihr Ziel erreicht ist.

Ihren Weg mithilfe einer Karte finden

1. Legen Sie den Kompass auf die Karte, wobei die gerade Kante entlang Ihrer gewünschten Reisrichtung verläuft. Stellen Sie sicher, dass der Richtungspfeil auf Ihr Ziel zeigt.
2. Halten Sie den Kompass entlang Ihrer gewünschten Reisrichtung fest und positionieren Sie die Karte neu, bis die rote Nadelkontur und die Nadel ausgerichtet sind (Abb. 5a & 5b).

3. In der Landschaft suchen Sie sich einen Orientierungspunkt entlang Ihrer Reisrichtung und bewegen sich darauf zu, wobei Sie regelmäßig überprüfen, ob Ihre Nadel und die rote Nadelkontur ausgerichtet sind. Wiederholen Sie diesen Vorgang, bis Ihr Ziel erreicht ist.

Ihre Position auf einer Karte finden (Triangulation)

1. Wenn Ihr Standort unbekannt ist, identifizieren Sie (3) drei Orientierungspunkte, die sowohl in der Landschaft als auch auf der Karte sichtbar sind. Dies wären im Allgemeinen offensichtliche Felsformationen, Flussbiegungen oder Berggipfel.
2. Richten Sie den Richtungspfeil auf Orientierungspunkt Nr. 1 und ermitteln Sie die Peilung gemäß den obigen Anweisungen.
3. Legen Sie Ihren Kompass auf die Karte, wobei eine Ecke der geraden Kante auf Orientierungspunkt Nr. 1 liegt. Drehen Sie die Grundplatte des Kompasses so, dass die Nadel und die rote Nadelkontur ausgerichtet sind.


4. Zeichnen Sie eine Linie entlang der geraden Kante der Kompassgrundplatte und verlängern Sie diese bei Bedarf (Abb. 6).

5. Wiederholen Sie diesen Vorgang für Orientierungspunkt Nr. 2 und dann nochmals für Nr. 3.
6. Das durch das Kreuzen der drei Linien gebildete Dreieck wird Ihre Position auf der Karte annähern.

Verwendung des Neigungsmessers zur Bestimmung der vertikalen Höhe (nur Modelle 7, 15 und 20)

1. Drehen Sie die Skala, bis West (270°) an der Indexlinie steht.
2. Drehen Sie den Kompass auf die Seite, wobei der Spiegel nach links geöffnet ist. Positionieren Sie den Spiegel, bis Sie die Reflexion der graduierten Skala sehen können.
3. Peilen Sie die Spitze des Baumes oder der Felsformation, die Sie messen, durch das Peilfenster des Spiegels an.
4. Lesen Sie in der Reflexion die Neigung ab, wo der rote Klinometerpfeil auf die Deklinationsskala zeigt.
5. Verwenden Sie die Abbildung des geneigten Geländes und die Tangententabelle, um die vertikale Höhe zu berechnen (Abb. 7)


HINWEIS:
Setzen Sie Ihren Kompass niemals extremen Temperaturen über 140°F oder unter -30°F aus. Denken Sie daran, dass Ihr Kompass mittels eines Magnetfeldes funktioniert. Längerer Kontakt mit Elektronik, Stereolautsprechern, Messern, Metallen oder anderen Magneten (alles mit einem Magnetfeld) kann dazu führen, dass Ihr Kompass seine Polarität verliert oder umkehrt. Überprüfen Sie immer die Funktionstüchtigkeit des Kompasses, bevor Sie sich im Feld auf ihn verlassen. Brunton empfiehlt, den Kontakt mit Insektenschutzmitteln oder Sonnenschutzmitteln, die DEET enthalten, zu vermeiden. Diese können die Klarheit des Kompasses beeinträchtigen und notwendige Skalen und Markierungen abnutzen.

7088 Winchester Circle
Boulder, CO 80301
www.brunton.com
