Mutable Instruments Clouds – Handbuch zum Textursynthesizer
Über Clouds
Clouds ist ein granularer Audioprozessor. Er erzeugt Texturen und Klanglandschaften, indem er mehrere überlappende, verzögerte, transponierte und gehüllte Klangsegmente aus einem Audiopuffer kombiniert.
Clouds unterscheidet sich von anderen granular-Eurorack-Modulen dadurch, dass es sich auf die Echtzeitverarbeitung von Audioquellen aus Ihrem modularen System selbst konzentriert, anstatt auf die Wiedergabe von vorab aufgezeichneten Samples von einem Speichergerät. Es belohnt das Einfrieren, Fragmentieren und Auflösen des unerwarteten Moments, anstatt die sorgfältige Planung dessen, was möglicherweise gar nicht eintritt.
Installation
Clouds benötigt eine -12V / +12V Stromversorgung (2x5-Pin-Anschluss). Der rote Streifen des Flachbandkabels (Seite mit -12V) muss auf derselben Seite wie die Markierung "Red stripe" (Roter Streifen) auf der Platine ausgerichtet sein. Das Modul zieht 10mA von der -12V-Schiene und 120mA von der +12V-Schiene.

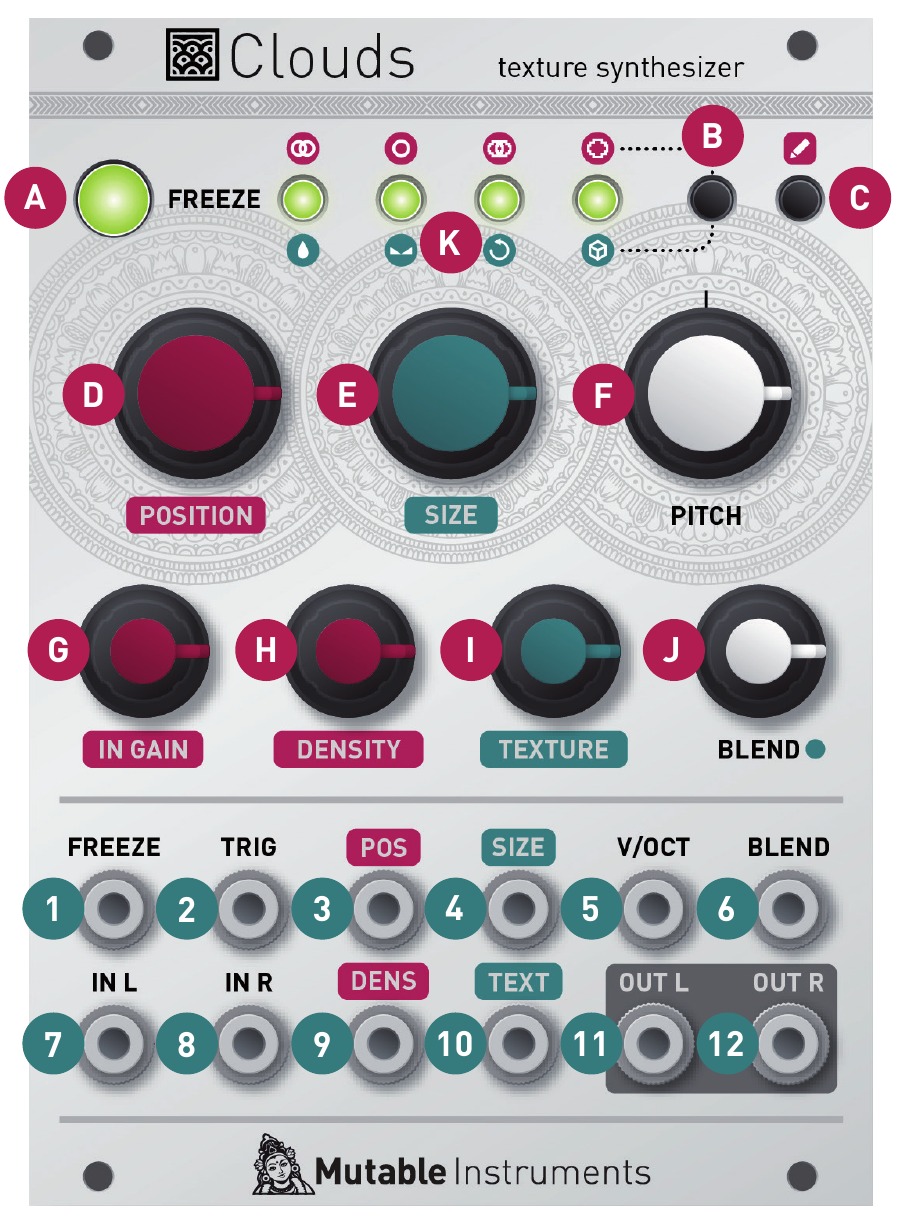

Frontplatte
Bedienelemente
- FREEZE (Einfrieren) Taste. Diese Rasttaste stoppt die Aufnahme eingehender Audiosignale. Die Granularisierung erfolgt nun auf den letzten Sekunden des im Modul gespeicherten Audios.
- Blending Parameter/Audioqualität (Mischparameter/Klangqualität) Taste. Wählt, welcher der Blending-Parameter derzeit durch den BLEND (Mischung) Regler und den CV-Eingang gesteuert wird, oder wählt eine der vier Audioqualitätseinstellungen.
- Load/Save (Laden/Speichern) Taste.
- Grain POSITION (Kornposition). Wählt, aus welchem Teil des Aufnahmepuffers die Audiokörner abgespielt werden. Drehen Sie den Regler im Uhrzeigersinn, um in der Zeit zurückzureisen.
- Grain SIZE (Korngröße) und PITCH (Tonhöhe).
- Grain SIZE (Korngröße) und PITCH (Tonhöhe).
- Audio INPUT GAIN (Audio-Eingangsverstärkung), von -18dB bis +6dB.
- Grain DENSITY (Korndichte). Bei 12 Uhr werden keine Körner erzeugt. Drehen Sie im Uhrzeigersinn, werden Körner zufällig gesät, gegen den Uhrzeigersinn und sie werden mit konstanter Rate abgespielt. Je weiter Sie drehen, desto höher ist die Überlappung zwischen den Körnern.
- Grain TEXTURE (Korntextur). Morpht durch verschiedene Formen von Kornhüllkurven: Rechteck, Dreieck, Hann-Fenster. Nach 2 Uhr aktiviert einen Diffusor, der Transienten verschmiert.
- BLEND (Mischung) Regler. Dieser Multifunktionsregler wird im Abschnitt Blending-Parameter beschrieben.
- Anzeige-LEDs. Sie dienen als Eingangs-VU-Meter (oder Ausgangs-Meter, wenn FREEZE (Einfrieren) aktiv ist). Sie können auch die Qualitätseinstellung (rot), die dem BLEND (Mischung) Regler zugewiesene Funktion (grün) oder den Wert der vier Blending-Parameter (mehrfarbig) anzeigen.
Ein- und Ausgänge
- FREEZE (Einfrieren) Gate-Eingang. Stoppt die Aufnahme eingehender Audiosignale, wenn das Gate-Signal hoch ist – genau wie das Einrasten der FREEZE (Einfrieren) Taste.
- TRIGGER (Auslöser) Eingang. Erzeugt ein einzelnes Korn. Indem man die Grain DENSITY (Korndichte) auf 12 Uhr stellt und einen Trigger an diesen Eingang sendet, kann Clouds wie ein Mikro-Sample-Player gesteuert werden. Eine LFO- oder Clock-Quelle kann somit verwendet werden, um Körner mit der gewünschten Rate zu säen.
- Grain POSITION (Kornposition) und SIZE (Korngröße) CV-Eingänge.
- Grain POSITION (Kornposition) und SIZE (Korngröße) CV-Eingänge.
- Grain PITCH (Korntonhöhe) CV-Eingang, mit V/Okt-Ansprache.
- BLEND (Mischung) CV-Eingang. Dieser CV-Eingang kann eine der folgenden Funktionen steuern: Dry/Wet-Balance, zufälliges Panning, Feedback-Anteil oder Reverb-Anteil. Erfahren Sie mehr über Blending-Parameter im nächsten Abschnitt.
- Stereo-Audio-Eingang. Wenn kein Patch-Kabel in den rechten Kanal-Eingang gesteckt ist, empfängt dieser Eingang das Signal vom linken Kanal.
- Stereo-Audio-Eingang. Wenn kein Patch-Kabel in den rechten Kanal-Eingang gesteckt ist, empfängt dieser Eingang das Signal vom linken Kanal.
- Grain DENSITY (Korndichte) und TEXTURE (Korntextur) CV-Eingänge.
- Grain DENSITY (Korndichte) und TEXTURE (Korntextur) CV-Eingänge.
- Stereo-Audio-Ausgang.
- Stereo-Audio-Ausgang.
Blending-Parameter
Der BLEND (Mischung) Regler und der CV-Eingang können einen dieser vier Misch- und Nachbearbeitungsparameter steuern:
 | Dry/Wet-Balance |
 | Stereo-Verbreiterung/Zufallspanning |
 | Feedback-Anteil |
 | Nachhall-Anteil |
Um auszuwählen, welcher Parameter durch den BLEND (Mischung) Regler und den CV-Eingang gesteuert wird, drücken Sie die Blend Parameter/Audioqualität (Mischparameter/Klangqualität) Taste. Der aktuelle Parameter wird temporär durch eine grüne LED angezeigt.
Beim Drehen des BLEND (Mischung) Reglers zeigt die Farbe der vier Status-LEDs temporär den Wert der vier Blending-Parameter an (von Schwarz, wenn der Parameter auf seinen Minimalwert eingestellt ist, zu Grün, Gelb und dann Rot für den Maximalwert).
Es kann vorkommen, dass die Position des Reglers nicht dem Wert des Parameters entspricht. In diesem Fall führt ein Drehen des BLEND (Mischung) Reglers im Uhrzeigersinn (bzw. gegen den Uhrzeigersinn) zu einer kleinen Erhöhung (bzw. Verringerung) des Parameterwerts, und ein weiteres Drehen führt zu größeren Änderungen, bis der Wert progressiv die Position des Reglers einholt.
Audioqualität
Halten Sie die Blend Parameter/Audioqualität (Mischparameter/Klangqualität) Taste eine Sekunde lang gedrückt, und drücken Sie sie dann wiederholt, um die Aufnahmequalität auszuwählen. Die aktuelle Qualitätseinstellung wird durch eine rote LED angezeigt.
| Rate | Auflösung | Kanäle | Pufferzeit | |
 | 32kHz | 16-Bit | stereo | 1s |
 | 32kHz | 16-Bit | mono | 2s |
 | 16kHz | 8-Bit µ-law | stereo | 4s |
 | 16kHz | 8-Bit µ-law | mono | 8s |
Das Ändern der Audioqualität löscht den Aufnahmepuffer.
Speichern und Laden von Puffern
Bis zu 4 eingefrorene Audiopuffer können gespeichert und wieder geladen werden.
Speichern
- Halten Sie die Load/Save (Laden/Speichern) Taste eine Sekunde lang gedrückt.
- Drücken Sie die Blend Parameter/Audioqualität (Mischparameter/Klangqualität) Taste wiederholt, um einen der vier Speicherplätze auszuwählen. Der ausgewählte Platz wird durch eine blinkende rote LED angezeigt.
- Drücken Sie die Load/Save (Laden/Speichern) Taste zur Bestätigung.
Laden
- Drücken Sie die Load/Save (Laden/Speichern) Taste.
- Drücken Sie die Blend Parameter/Audioqualität (Mischparameter/Klangqualität) Taste wiederholt, um einen der vier Speicherplätze auszuwählen. Der ausgewählte Platz wird durch eine blinkende grüne LED angezeigt.
- Drücken Sie die Load/Save (Laden/Speichern) Taste zur Bestätigung.
Wenn Sie die Load/Save (Laden/Speichern) Taste versehentlich drücken, betätigen Sie einige Sekunden lang keine Taste, und das Modul kehrt in seinen normalen Zustand zurück.
Tipps und Patch-Ideen
- Wenn Sie eine sich schnell ändernde Rauschquelle benötigen, um Kornposition oder Tonhöhe zu randomisieren, versuchen Sie, einen der Audioausgänge über einen Multiple zu verwenden.
- Sehr dichte Wolken klingen am besten, wenn mindestens ein Parameter zufällige Modulationen empfängt. Andernfalls klingen die identischen Echos, die durch die sich wiederholenden Körner erzeugt werden, wie ein Feedback-Kammfilter.
- Rohmaterial wie Sägezahn- oder Sinuswellen klingen sehr gut, besonders bei starker Zufallsmodulation. Experimentieren Sie damit, viele kurze Wellenformen aufzunehmen und sie als eine Art Wavetable zu verwenden.
- Kontaktmikrofone, Touch-Controller oder Zufallsquellen sind Clouds' beste CV-Freunde!
Hilfe
Für Hilfe und Diskussionen besuchen Sie mutable-instruments.net/forum
Anleitung herunterladen
Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.
