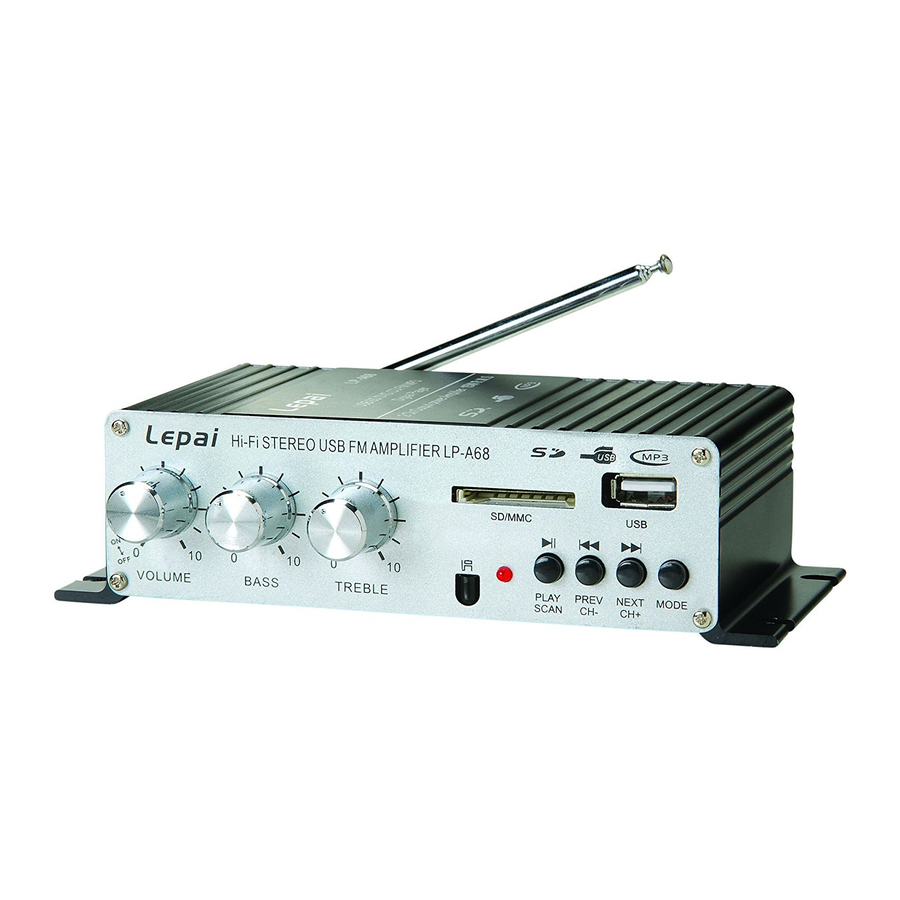

Lepai LP-A68 - Verstärkerhandbuch

Funktionen

Vor der Inbetriebnahme dieses Handbuch vollständig lesen

• Kompatible Wiedergabefunktion für SD/MMC/USB
• Elektronisches Steuersystem für Hochleistungs-FM
• Digitale Lautstärkeregelung
• Cinch-Eingang und -Ausgang
• Automatische Speicherung voreingestellter Radiosender: Bei Nutzung von FM sind 30 Senderspeicherplätze verfügbar
• Eingangsspannung DC 12V
• Infrarot-Fernbedienung

Bedienfeld-Funktionsdiagramm

(„Langes Drücken“ bedeutet, die Taste gedrückt zu halten)

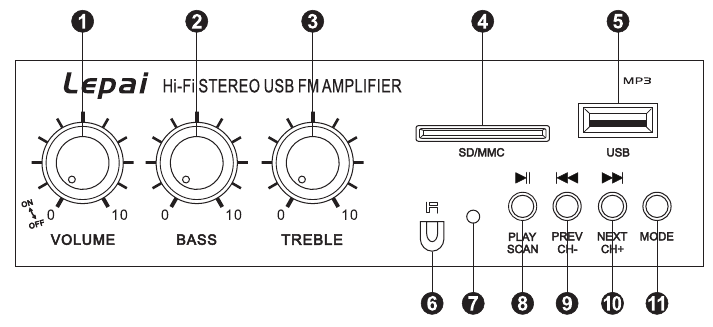

Vorderseite

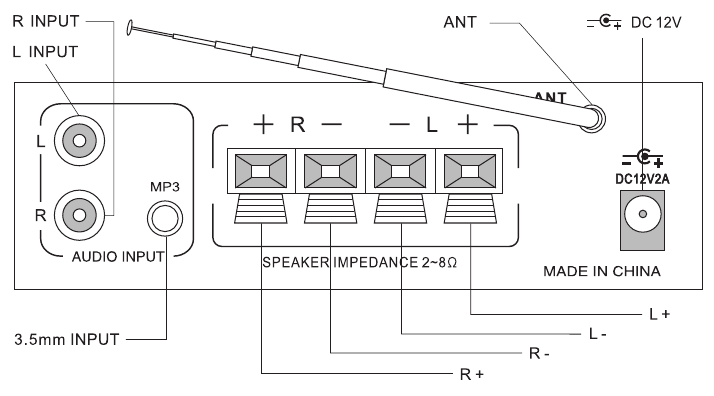

Rückseite

Grundlegende Bedienung

1. Ein-/Ausschaltvorgang: Beim erstmaligen Anschließen an die Stromversorgung wird der Standardstatus – AUX-Status – angezeigt. Bei nicht erfolgter Trennung vom ACC-Kabel kehrt es danach automatisch in den Zustand vor dem Ausschalten zurück (z. B. SUB-, SD/MMC-, AUX- oder FM-Radio-Status).
   1. Einschalten: Im ausgeschalteten Zustand den Lautstärkeregler im Uhrzeigersinn drehen, um das Gerät einzuschalten.
   2. Ausschalten: Im eingeschalteten Zustand den Lautstärkeregler mit moderatem Kraftaufwand gegen den Uhrzeigersinn drehen, um das Gerät auszuschalten.
   3. Im eingeschalteten Zustand die auf der Fernbedienung wiederholt drücken, um einen Soft-Switch zu erreichen.
2. Lautstärkeanpassung: Den „VOLUME“-Regler im oder gegen den Uhrzeigersinn drehen, um die Lautstärke schrittweise zu erhöhen oder zu verringern. Im FM- oder USB-Modus kann die Lautstärke auch über die Tasten auf der Fernbedienung angepasst werden.
3. Lautstärkeanpassung: Die Regler „TREBLE“ (HÖHEN) und „BASS“ (BASS) im oder gegen den Uhrzeigersinn drehen, um den Bereich der hohen und tiefen Töne der Musik zu ändern, was hilfreich ist, um die gewünschten Klangeffekte zu erzielen.
4. Stummschaltung: „MUTE“ (STUMM) kann durch leichtes Drücken der Taste auf der Fernbedienung betätigt werden.
5. Pause/Wiedergabe-Bedienung: „Pause / Play (Pause / Wiedergabe)“ kann durch leichtes Drücken der Taste „PLAY/SCAN (WIEDERGABE/SUCHEN)“ betätigt werden.
6. Titelauswahl: Eine Vor- oder Rückwärtsauswahl von Titeln kann durch kurzes Drücken der Taste „PREV/CH- (VORHERIGES/KANAL-)“ oder „NEXT/CH+ (NÄCHSTES/KANAL+)“ oder durch Drücken der Zifferntasten auf der Fernbedienung vorgenommen werden.
7. Titel wiederholen: Ein Titel kann durch Drücken der Taste auf der Fernbedienung wiederholt werden.
8. Moduswechsel: Wenn USB und SD/MMC beide in das Gerät eingesteckt sind, kann der Modus durch kurzes Drücken der Taste „MODE (MODUS)“ gewechselt werden, die Reihenfolge ist USB→SD/MMC→AUX→FM. Das entsprechende Symbol wird auf dem Bildschirm angezeigt, und die Priorität von USB und SD/MMC wird durch die Reihenfolge des Einsteckens bestimmt, wobei die zuletzt eingesteckte Karte die höhere Priorität hat.
9. AUX-Betrieb: Das Gerät kann durch kurzes Drücken der Taste „MODE (MODUS)“ in den „AUX“-Zustand versetzt werden, woraufhin der Bildschirm „AUX“ anzeigt. Zu diesem Zeitpunkt, wenn eine externe Audioquelle (wie ein Walkman) an die „Cinch“-Eingangsschnittstelle angeschlossen ist, kann die Wiedergabe über den Lautsprecher erfolgen. Im „AUX“-Zustand kann der Modus durch kurzes Drücken der Taste „MODE (MODUS)“ oder durch Einstecken der USB- und SD/MMC-Karte gewechselt werden.
10. Soundeffekte: Im USB- und SD/MMC-Zustand kann durch wiederholtes Drücken der Taste auf der Fernbedienung die Klangeffekte umgeschaltet werden. Die Reihenfolge ist POP→CLASSIC→JAZZ→ROCK.
11. Radio-Betrieb: Im „FM“-Zustand kann durch leichtes Drücken der Taste „NEXT/CH+ (NÄCHSTER/KANAL+)“ oder der Taste auf der Fernbedienung der Zustand der automatischen Suche und Speicherung erreicht werden. Das Gerät wechselt dann automatisch zur Wiedergabe von Kanal „1“. Verschiedene Kanäle können durch kurzes Drücken von „CH+ (KANAL+)“ oder „CH- (KANAL-)“ gewechselt werden.

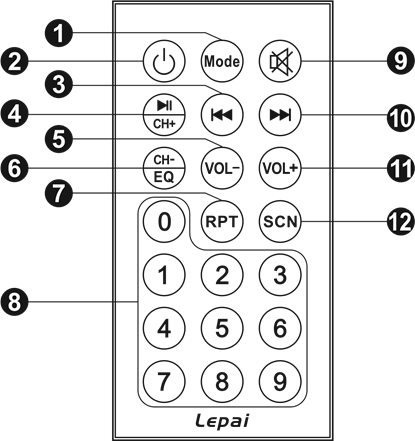

Verwendung der Fernbedienung

1. Moduswechsel
2. Ein-/Ausschalten
3. Zurück
4. Pause (PAUSE)/Wiedergabe (WIEDERGABE) und Kanal hoch
5. Lautstärke leiser
6. Equalizer (EQUALIZER) umschalten und Kanal runter
7. Wiederholungstaste
8. Zifferntastenfeld
9. Lautstärke stummschalten
10. Weiter
11. Lautstärke lauter
12. FM scannen

Hauptspezifikationen

1. FM-Tuner

2. Verstärker
   Eingangsspannung: DC9-14.4V ≥5A
   Ausgangsleistung: 15W×2 Kanäle
   Lastimpedanz: 2-8Ω
   Gesamte harmonische Verzerrung: <1%
   SNR: >80dB
   Frequenzbereich: 20Hz-20KHz
   Eingangsimpedanz: 47K
