LG SC9S - Soundbar C Einfaches Handbuch

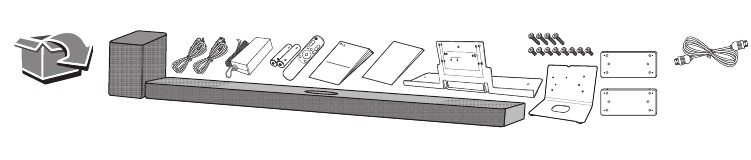

Lieferumfang

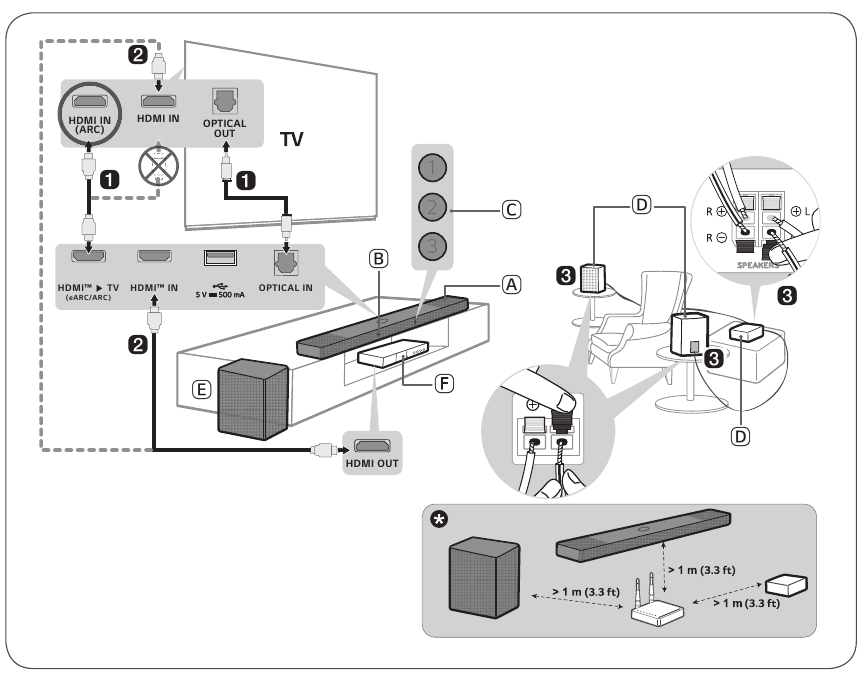

Installation und Verwendung des Produkts

Bitte lesen Sie dieses Handbuch sorgfältig durch, bevor Sie Ihr Gerät in Betrieb nehmen, und bewahren Sie es zum späteren Nachschlagen auf.
Um die Anweisungen für erweiterte Funktionen anzuzeigen, besuchen Sie http://www.lg.com oder scannen Sie den QR-Code und laden Sie dann das Benutzerhandbuch herunter. Einige Inhalte in diesem Handbuch können von Ihrem Produkt abweichen.

1. Soundbar
2. Fernbedienungsempfänger
3. Status-LED (ABC)
4. Rücklautsprecher / Drahtloser Empfänger (Separat erhältlich, SPQ8-S)
5. Drahtloser Subwoofer - Installieren Sie ihn nahe an der Soundbar.
6. Externes Gerät - (Blu-ray-Player, Spielkonsole usw.)

: Ein / : Aus /: Blinken
Rot blinkend	Weiß blinkend	Weiß	Blau blinkend	Blau	Weiß	Weiß	Lila
Einschalten Ausschalten	WLAN bereit	WLAN	Bluetooth bereit	Bluetooth	OPTISCH / HDMI ARC	HDMI IN	USB

1. Verbinden Sie die Soundbar über ein optisches Kabel oder ein HDMI-Kabel mit Ihrem Fernseher.
2. Wenn Sie ein externes Gerät verwenden (z. B. Set-Top-Box, Blu-ray-Player, Spielkonsole usw.), verbinden Sie es über ein HDMI-Kabel mit der Soundbar oder dem Fernseher.

   Kaufen Sie bei Bedarf HDMI-Kabel, ein optisches Kabel oder ein USB-Verlängerungskabel, um die Soundbar anzuschließen.
3. Wenn Sie die Rücklautsprecher und den drahtlosen Empfänger separat erworben haben, verbinden Sie die Rücklautsprecher über ein Lautsprecherkabel mit dem drahtlosen Empfänger. Verbinden Sie beim Anschließen der Rücklautsprecher an den drahtlosen Empfänger das schwarz gestreifte Kabel mit dem Minuspol jedes Lautsprechers und das verbleibende Kabel mit dem Pluspol jedes Lautsprechers.
4. Schließen Sie in folgender Reihenfolge an die Stromversorgung an: drahtloser Subwoofer drahtloser Empfänger Soundbar. Schalten Sie dann die Soundbar ein. Wenn die Verbindung zur Soundbar automatisch hergestellt ist, leuchten die LEDs am drahtlosen Subwoofer und am drahtlosen Empfänger grün.
5. Verwenden des Produkts mit Ihrem Fernseher
   1. Drücken Sie die Taste Function (Funktion) wiederholt, bis LED1 und LED2 weiß leuchten. Wenn Sie ein externes Gerät verwenden, das an HDMI™ IN an der Soundbar angeschlossen ist, drücken Sie die Taste Function (Funktion) wiederholt, bis LED1 und LED3 weiß leuchten.
   2. Stellen Sie in den Einstellungen Ihres Fernsehers den Ausgabelautsprecher auf [HDMI ARC], [Optical] (Optisch) oder [External Speaker] (Externer Lautsprecher) ein.

      Sie können den Ton genießen, indem Sie LG WOWCAST (Separat erhältlich, WTP3) drahtlos mit der Soundbar verbinden.
6. Verbinden des Produkts mit Ihrem Smartphone über WLAN
   1. Verbinden Sie Ihr Smartphone mit WLAN.
   2. Installieren Sie die LG Sound Bar App von Google Play oder dem App Store.
   3. Starten Sie die LG Sound Bar App und folgen Sie den Anweisungen.
   4. Das Produkt wird mit Ihrem Smartphone verbunden und Sie können das Produkt mit der LG Sound Bar App steuern.
7. Verbinden des Produkts mit Ihrem Smartphone über Bluetooth
   1. Tippen Sie auf die Taste Settings (Einstellungen) auf Ihrem Smartphone und wählen Sie Bluetooth. Schalten Sie die Bluetooth-Funktion ein. ( Off (Aus) > On (Ein))
   2. Drücken Sie die Taste Bluetooth pair (Bluetooth koppeln) . Nach einem Moment blinkt LED2 blau.
   3. Suchen und tippen Sie auf "LG_Speaker_SC9S_XXXX" oder den Namen, den Sie in der Google Home App registriert haben. D Wenn das Produkt über Bluetooth mit Ihrem Smartphone verbunden ist, leuchten alle LEDs blau.

Wenn Sie eine rote LED am drahtlosen Subwoofer oder an der Vorderseite des drahtlosen Empfängers sehen, bedeutet dies, dass die Soundbar nicht mit den Lautsprechern verbunden ist. Ist dies der Fall, verbinden Sie sie in der folgenden Reihenfolge.

1. Drücken Sie die Taste Power (Ein/Aus) an der Soundbar, um sie auszuschalten.
2. Drücken Sie die Taste Pairing (KOPPLUNG) auf der Rückseite des getrennten drahtlosen Subwoofers oder drahtlosen Empfängers. Prüfen Sie, ob jede LED grün blinkt. - Wenn Sie immer noch eine rote LED am drahtlosen Subwoofer sehen, drücken und halten Sie die Taste auf der Rückseite des Subwoofers erneut.
3. Drücken Sie die Taste Power (Ein/Aus) an der Soundbar, um sie einzuschalten.
4. Wenn die Verbindung hergestellt ist, leuchtet eine grüne LED am drahtlosen Subwoofer oder an der Vorderseite des drahtlosen Empfängers grün auf.

* Halten Sie die Soundbar, den Subwoofer und den drahtlosen Empfänger von Geräten (z. B. WLAN-Router, Mikrowellenherd usw.) über 1 m (3,3 ft) entfernt, um drahtlose Interferenzen zu vermeiden.

• Einige Lautsprecher geben je nach Eingangsquelle möglicherweise keinen Ton von sich. Wählen Sie den Soundmodus BASS BLAST, um über alle Lautsprecher zu hören.

• Design und Spezifikationen können ohne vorherige Ankündigung geändert werden.
• Google Play ist eine Marke von Google LLC.

Batteriewechsel

Spezifikation

Stromverbrauch

• Siehe Hauptetikett.

Netzadapter

• Modell: MS-Z2610R230-065E0-P
• Hersteller: MOSO POWER SUPPLY TECHNOLOGY CO., LTD.
• Eingang: 100 - 240 V ~ 50/60 Hz
• Ausgang: 23 V 0 2.61 A

Abmessungen (B x H x T): Ca. 975,0 mm x 63,0 mm x 125,0 mm (38,4 Zoll x 2,5 Zoll x 4,9 Zoll)

Bus-Stromversorgung (USB): 5 V 0 500 mA

Verstärker (Gesamt-RMS-Ausgangsleistung): 400 W RMS
