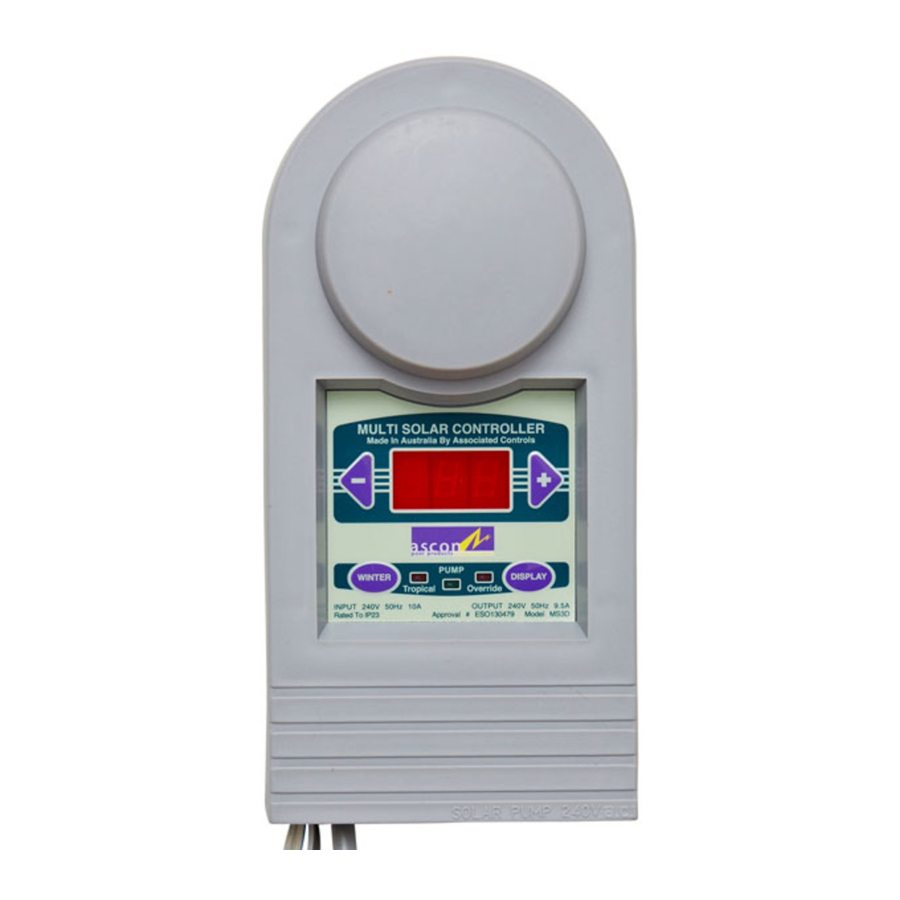

Ascon Pool MS3D - Solarregler-Handbuch
EINLEITUNG
Der MS3D wurde entwickelt, um Ihnen das ganze Jahr über eine automatische Steuerung Ihrer Solarheizungsanlage für Schwimmbäder zu ermöglichen. Wenn Sie diese einfachen Installations- und Bedienungsanleitungen befolgen, werden Sie viele Jahre lang einen störungsfreien Betrieb genießen.
Für dieses Gerät gilt eine Garantie von 2 Jahren ab Kaufdatum auf alle Teile, die Material- oder Verarbeitungsfehler aufweisen.
ÖFFNEN SIE NICHT DAS GEHÄUSE IHRES MS3D. ES IST NICHT VOM BENUTZER WARTBAR. WENN DAS STROMKABEL BESCHÄDIGT IST, MUSS ES VOM HERSTELLER ODER EINEM AUTORISIERTEN HÄNDLER ERSETZT WERDEN. DAS ÖFFNEN DES GEHÄUSES FÜHRT ZUM VERFALL IHRER GARANTIE. STELLEN SIE SICHER, DASS DER MS3D UND SEINE UMGEBUNG FREI VON SCHÄDLINGSBEFALL SIND.
INSTALLATION
Der MS3D ist wetterbeständig, sollte jedoch an einem geschützten Ort montiert werden, wo er keiner direkten Witterung, Spritzwasser oder Sprühnebel vom Pool oder der Filteranlage ausgesetzt ist. Elektrische Bauvorschriften schreiben vor, dass der MS3D nicht näher als 3,5 Meter am Pool montiert werden darf.
Befestigen Sie das Gerät an einer Wand oder einem Pfosten, innerhalb von 1,5 Metern von einer 240-Volt-Steckdose und innerhalb von 2 Metern von der Solarpumpe. Befestigungspunkte sind auf der Rückseite vorhanden. Zwei Sätze von Temperatursensorkabeln werden mitgeliefert. Ein kurzes (3m) für den Pool und ein langes (24m) für das Dach. Diese Solarsteuerung muss in aufrechter Position installiert werden.
Die erforderliche Lochgröße für die Pool-Sensor-Tülle beträgt 12,5 mm (1/2 Zoll) Durchmesser.
Vermeiden Sie es, das Sensorkabel zu schneiden (Überschuss kann sauber aufgewickelt werden). Wenn das Kabel geschnitten wird, muss es mit dem POSITIVEN (Streifen) an den POSITIVEN und dem NEGATIVEN (ohne Streifen) an den NEGATIVEN wieder angeschlossen werden. Verlegen Sie keine Kabelverbindungen unter der Erde.
STROMANSCHLUSS
Die Stromversorgung erfolgt über ein Standard-240-Volt-Kabel. Eine Huckepack-Steckdose ist am Kabel vorgesehen, falls Sie die Filterpumpe und diesen MS3D über eine einzige Steckdose betreiben müssen. Der Strom für die Solarpumpe kommt aus der Steckdose an der Unterseite des MS3D Maximale Pumpenleistung – 1,5 PS
NUR DIE SOLARPUMPE IST AN DEN REGLERAUSGANG ANZUSCHLIESSEN.
MEHR ALS DAS BESCHÄDIGT DIE ELEKTRONIK UND LÄSST IHRE GARANTIE ERLÖSCHEN.
BETRIEB
AUTOMATIKMODUS. Für den vollautomatischen Betrieb einfach einstecken und einschalten. Wenn der MS3D die Wärme der Sonne wahrnimmt, vergleicht er diese mit der Pooltemperatur und Ihrer voreingestellten "Komforttemperatur" und entscheidet, wann der Pool beheizt werden soll. Immer wenn das Gerät eingeschaltet wird, gibt es eine Verzögerung von 2 Minuten, bevor die Solarpumpe aktiviert wird. Das Gerät läuft dann mindestens 6 Minuten, um den Pooltemperatursensor zurückzusetzen.
Komforttemperatur-Einstellung
Die Einstellung des Komfortniveaus erfolgt durch Drücken der Tasten "+" oder "–". Der erste Vorgang zeigt einfach die aktuelle Komforttemperatur an. Jedes weitere Betätigen der Tasten erhöht oder verringert die Einstellung. Die Einstellung ändert sich automatisch, wenn eine der Tasten gedrückt und gehalten wird.
Diese Temperatur wird auch bei ausgeschaltetem Gerät dauerhaft im Speicher abgelegt.
ANZEIGEMODUS
Um die Einstellungen für Dach-, Pool- und Komforttemperatur abzulesen, drücken Sie die Taste "DISPLAY" (ANZEIGE). Die Anzeige wechselt durch die drei Einstellungen und zeigt ein "r" für Dach, ein "P" für Pool oder ein "L" für Letzte und ein "C" für Komfort.
BEDEUTUNG DER ANZEIGE
P28
Pooltemperatur bei eingeschalteter Pumpe Pool ist 28°C
L28
Letzte Pooltemperatur bei ausgeschalteter Pumpe Pool war 28°C, als die Pumpe ausgeschaltet wurde
C30
Zeigt Komforteinstellung 30°
r48
Zeigt Dachtemperatur 48°C
PPP
Blinkt. Fehlerhafter Poolsensor oder Pool außerhalb [1° – 50°]
rrr
Blinkt. Fehlerhafter Dachsensor oder Dach außerhalb [1° – 100°]
HINWEIS: Wenn die Pumpe ausgeschaltet ist, zeigt der Regler die L-Temperatur an, da der Poolsensor keine gültige Temperatur mehr misst.
WINTERMODUS
Der MS3D ist mit einer einzigartigen Funktion namens "Winter mode" (Wintermodus) ausgestattet, die es dem Benutzer ermöglicht, die Solaranlage während der kälteren Monate täglich zu betreiben. Durch die Nutzung dieser Funktion verlängern Sie die Lebensdauer Ihrer Solarheizung, indem Sie ein Festsetzen der Pumpe und das Austrocknen von Chemikalienablagerungen im Kollektor verhindern.
Um den Wintermodus zu wählen, drücken Sie die Taste "WINTER" (WINTER). Das Display zeigt "W" an, und der Regler schaltet die Pumpe täglich für kurze Zeit ein.
Um den Normalbetrieb wieder aufzunehmen, drücken Sie die Taste "WINTER" (WINTER), und das Gerät beginnt den automatischen Betrieb.
TROPENMODUS
HINWEIS: Dieser Modus dient dazu, Ihren Pool nachts abzukühlen, falls er bei SEHR heißem Wetter überhitzt. Die meisten Benutzer müssen diese Funktion nicht nutzen.
Um den Tropenmodus zu wählen, drücken Sie die Tasten "WINTER" (WINTER) und "DISPLAY" (ANZEIGE) gleichzeitig. Die LED "Tropical" (Tropisch) leuchtet auf, und das Gerät schaltet sich dann alle 4 Stunden für kurze Zeit ein, um die Pooltemperatur zu überprüfen und bei Bedarf zu heizen oder zu kühlen.
Um den Normalbetrieb wieder aufzunehmen, drücken Sie die Tasten "WINTER" (WINTER) und "DISPLAY" (ANZEIGE) gleichzeitig.
ÜBERSTEUERUNGSMODUS
Bevor Sie diesen Modus wählen, denken Sie daran, dass der MS3D so konzipiert ist, dass er automatisch arbeitet. Eine Übersteuerung des automatischen Betriebs kann zu einer Überhitzung Ihres Pools oder Spas oder sogar zu einer Abkühlung führen, wenn die Solaranlage weiterläuft, obwohl die Sonne nicht scheint.
Um die Übersteuerung einzuschalten, drücken Sie die Tasten "+" und "– " gleichzeitig. Das Display wechselt zwischen "ON1" (EIN1) und der aktuellen Pooltemperatur. Die "Override" (Übersteuerung) LED blinkt, und die Pumpe läuft, bis diese Tasten erneut betätigt oder der MS3D ausgeschaltet wird. Dieser Modus läuft nach 1 Stunde ab. Um die 4-Stunden-Übersteuerung einzuschalten, halten Sie die Tasten "+" und "–" 5 Sekunden lang gedrückt; das Display zeigt "ON 4" (EIN 4) an.
Um den Normalbetrieb wieder aufzunehmen, drücken Sie die Tasten "+" und "–" gleichzeitig.
Um die Übersteuerung auszuschalten, drücken Sie die Tasten "+" und "DISPLAY" (ANZEIGE) gleichzeitig. Das Display wechselt zwischen "OFF" (AUS) und der aktuellen Pooltemperatur. Die "Override" (Übersteuerung) LED blinkt, und die Pumpe schaltet sich aus und bleibt ausgeschaltet, bis die Tasten erneut betätigt werden.
Dieser Modus läuft nach 1 Stunde ab.
Um den Normalbetrieb wieder aufzunehmen, drücken Sie die Tasten "+" und "DISPLAY" (ANZEIGE) gleichzeitig.
FEHLERANZEIGE
HINWEIS: Bei extremen Temperaturen können Fehlermeldungen angezeigt werden, obwohl das Gerät nicht defekt ist. Denken Sie daran, dass die Pooltemperatur am Einlassrohr gemessen wird, das viel kälter oder heißer sein kann als der Pool, wenn das System für einige Zeit ausgeschaltet war.
Der MS3D erkennt einen Fehler bei Dach- oder Poolsensoren und zeigt diesen durch Blinken von "PPP" oder "rrr" an. In diesem Zustand funktioniert das Gerät erst nach einer Wartung wieder ordnungsgemäß.
