BEDIENUNGSANLEITUNG

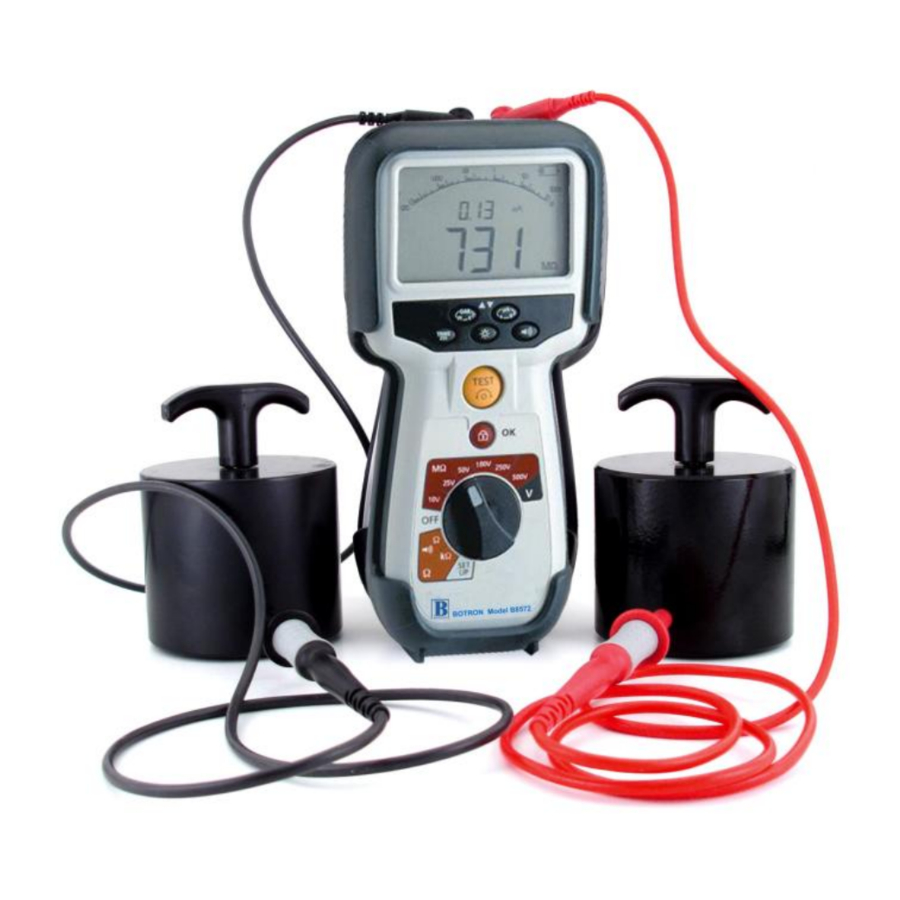

Elektrodenunterseite immer mit Alkoholtupfern reinigen- Platzieren Sie das B8572 Gerät auf einer Tischplatte oder einer ebenen Fläche, prüfen Sie Taste a, ob das Symbol für niedrigen Batteriestand erscheint, tauschen Sie die Batterien aus.
- Nehmen Sie die 5-Pfund-Gewichte aus dem Koffer (vorsichtig)
- Stecken Sie die roten/schwarzen Messleitungen in die Testgewichte
- Stecken Sie das andere Ende der Leitungen in das B8572
- Zubehör: B8565/20 (eine 20-Fuß-Messleitung) (Zum Testen von Oberfläche zu Erde auf Böden)
PRÜFUNG
- Arten von Prüfungen, wie in ESD-S4.1 spezifiziert
- Regelmäßige Prüfung an installierten statisch sicheren Arbeitsplätzen.
- Qualifizierung von Arbeitsplatzmaterialien
- Eigenschaften von Materialien
REGELMÄSSIGE PRÜFUNG VON INSTALLIERTEN PRODUKTEN
Messen Sie RTG (Widerstand gegen Erde)
- Entfernen Sie Gegenstände von der zu prüfenden Oberfläche
- Entfernen Sie ESD-empfindliche Geräte
- Klemmen Sie ein Ende der Messleitung vom B8572 an einen geerdeten Punkt (siehe Abb. 2.1)
- Verwenden Sie eine 5-Pfund-Elektrode an der anderen Messleitung auf der zu prüfenden Oberfläche und drücken Sie die grüne Taste
Abb. 2.1
PRÜFUNG VON BÖDEN
- Platzieren Sie eine 5-Pfund-Elektrode auf der Bodenoberfläche und verbinden Sie diese mit der 20-Fuß-Leitung des B8565/20 mit einem bekannten Erdungspunkt.
Abb. 2.2
(Rücksprache mit dem Personal Ihrer Einrichtung halten)
Mattenoberfläche immer mit zugelassenem Reiniger reinigen
Hinweis: ESD 7.1 ist ausgelegt zur Messung von Bodenmaterialien mit einem Widerstand von 2,5 x 104 bis 1,0 x 1011 Ohm.
Hinweis: ESD-S4.1 schlägt vor, dass eine statisch kontrollierte Oberfläche im Prüfbereich von 1 x 106 bis 1,0 x 1010 Ohm akzeptabel ist.
QUALIFIZIERUNG DER INSTALLIERTEN STATISCH SICHEREN OBERFLÄCHE RTT
Messungen des Widerstands von Oberfläche zu Oberfläche und des Punkt-zu-Punkt-Widerstands sind identisch.
- Platzieren Sie beide 5-Pfund-Elektroden auf der zu prüfenden Oberfläche.
- Nicht näher als 2 Zoll vom Rand der zu prüfenden Oberfläche platzieren.
- Nicht näher als 3 Zoll von jedem erdungsfähigen Punkt platzieren. (Druckknöpfe sind ein erdungsfähiger Punkt).
- Platzieren Sie sie in der Mitte des Mattenbereichs; dies wäre der am stärksten abgenutzte Bereich. (ca. 10 Zoll auseinander)
- Für RTG Abb. 2.1 platzieren Sie eine Leitung mit isoliertem Stecker an einem erdungsfähigen Punkt.
BERICHTERSTATTUNG UND VERWENDUNG VON PRÜFERGEBNISSEN
Verschiedene Standards haben unterschiedliche Anforderungen, bitte überprüfen Sie die Standards, nach denen Sie prüfen.
Gemäß ESD 4.1 (Arbeitsflächen)
RTG maximale und minimale Werte, die für den Widerstand gegen Erde gemessen wurden. RTG maximale und minimale Werte, die für den Punkt-zu-Punkt-Widerstand in Ohm gemessen wurden.
Gemäß ESD 7.1 (Böden)
- RTG alle Werte in Ohm für den Widerstand gegen Erde
- RTT alle Werte in Ohm für den Punkt-zu-Punkt-Widerstand.
- Geprüfte Spannungspegel
- <106 bei 10 Volt
- >106 bei 100 Volt
- Hinweis: Temperatur & Luftfeuchtigkeit
- Prüfdaten (Arbeitsflächen) Menge siehe ESD Handbuch TR 20.20 Abs./ 5.3.1.3
BEISPIEL:
Messwert (115.)= 1.15 x 108
Messwert (.096.)= 9.6 x 104
Messwert (.96)=.96 x 105
Messwert ( 6.3)= 6.3 x 106
Messwert (16.3)= 1.63 x 107
Messwert (6.13 G)= 6.13 x 109
Messwert (>20G)= 2 x 1010
Messwert (100G)= 1 x 1011 analog
SPEZIFIKATIONEN | |
| Genauigkeitsbereich: | +/-3% pro Gigohm |
| Prüfspannung: | 10,25,50,100,250 & 500 Volt |
| Elektroden: | Zwei (2) 5-Pfund-Gewichte |
| Stromversorgung: | Sechs (6) AA |
| Automatische Abschaltung: | Batterieschonung |
| Test sperren: | Bei Bedarf |
| Widerstandsbereich: | 100G/100v, 100G/500v analog 20G/100v digital |
| Durchgangsprüfung: | .01 Meg-220 G |
| Diodentest: | .01kOhm-10000kOhm Size: |
| Spannung: | +/-1 V-500V |
| Messleitungen: | 2-4 Fuß lang Bananenstecker auf Bananenstecker (rot & schwarz) |
| Millivolt-Test: | +/- 1mV-1999mV |
| Niedriger Batteriestand: | Symbol |
| Wasser- & staubdicht: | IP54 |
| Gewicht: | 775g mit Schutzhülle |
| Größe: | 11mm x 220mm x 45mm |
| Entwickelt nach: | IEC1010-1 |
| Koffer: | Schaumstoffgefüllt |
| Garantie: | Drei (3) Jahre |
ZUBEHÖR
B8563/20: 20-Fuß-Leitung für Bodenprüfung
B48775: Elektrostatisches Feldmeter
B48775PVS: Komplettes System zur regelmäßigen Überprüfung der Ionisierung. Feldmeter, Ladegerät, Platte & Koffer.
Vorsicht, Stromschlaggefahr.
Vorsicht, siehe Benutzerhandbuch
Gerät durchgehend durch doppelt isoliertes Gehäuse (Klasse II) geschützt.
Gerät entspricht den aktuellen EU-Richtlinien.
Gerät darf nicht an Installationen >500V angeschlossen werden.
Schuhwerk: Eingangsprüfungen auf Stichprobenbasis sollten für alle statischen Schuhwerkprodukte durchgeführt werden.
(TR 20.20 Abs. 5.3.3.4)
Boden: Gemäß (TR 20.20 Abs. 5.34.13) sind Prüfung und Überwachung für die Leistung erforderlich.
Bestuhlung: ESD STM 12.1 und (TR 20.20 Abs. 5.3.5.3) empfehlen, dass Prüfungen durchgeführt werden sollten. Mit einem Messwert von 1 x109 Ohm.
Kleidung: Ein Prüfverfahren für Kleidung gemäß ESD STM 2.1, Punkt-zu-Punkt- und Ärmel-zu-Ärmel-Widerstand, sollte durchgeführt werden. siehe (TR 20.20 Abs. 5.3.3.4)
