Sensitech TagAlert – Indikatorhandbuch

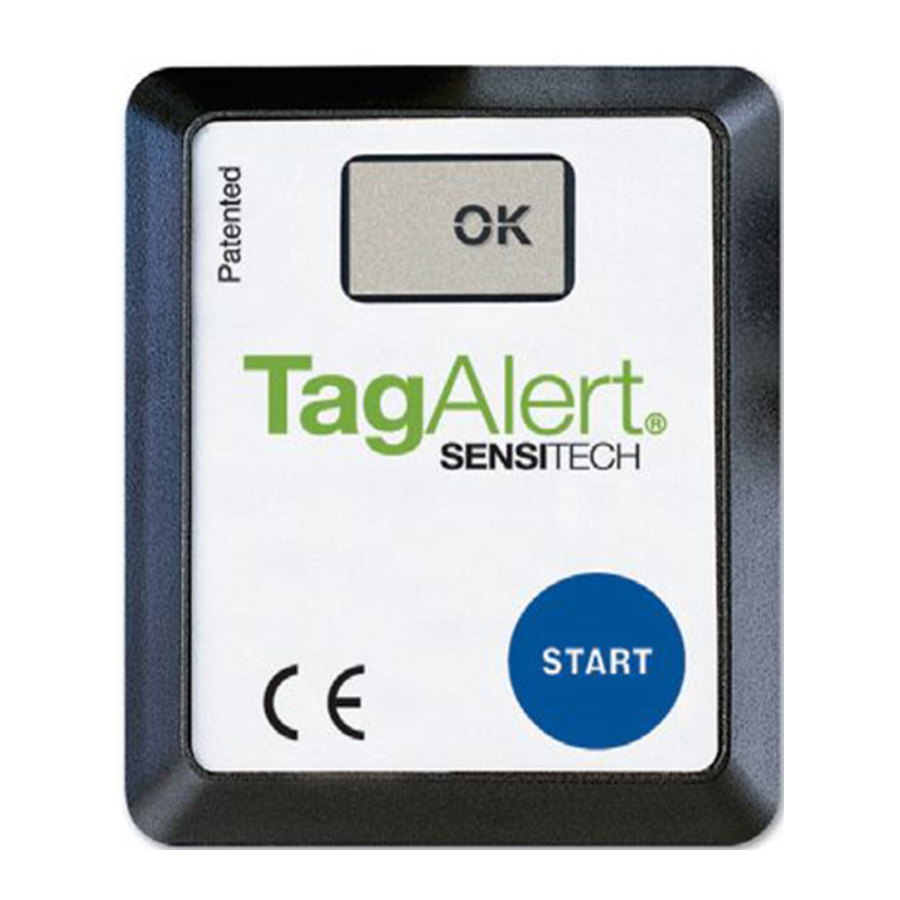

TagAlert^® Indikator starten

• Drücken Sie die START (Starten)-Taste auf der Vorderseite des Geräts und halten Sie sie für etwa 1 Sekunde gedrückt.
• Das LCD-Display reagiert mit der Anzeige "OK" (OK) (Abbildung 1).

• Sobald "OK" (OK) angezeigt wird, ist der TagAlert^® Indikator aktiviert und wechselt in die Startverzögerung, wie in der Einheit programmiert.
• Nach der Aktivierung entfernen Sie das rückseitige Aufkleberetikett und kleben es auf eine Anleitungskarte oder direkt auf eine saubere, trockene Oberfläche des Produkts oder der Verpackung.

TagAlert Indikator ablesen

• Sobald das Paket am Zielort angekommen ist, entfernen Sie den TagAlert Indikator aus dem Paket.
• Wenn das LCD "OK" (OK) anzeigt, wurden während des Transports keine Alarme ausgelöst (Abbildung 1).
• Wenn das LCD schwarze Quadrate über dem "OK" (OK) und die Zahlen 1, 2, 3 und/oder 4 anzeigt, wurde ein Alarm ausgelöst (Abbildung 2).

  Wenn zum Beispiel die Zahlen 1 und 4 angezeigt werden, wurden die 1. und 4. Alarmbedingung überschritten.
• Der Empfangsort sollte das entsprechende Protokoll befolgen, um die Produktverwertung zu bestimmen, falls ein Alarm ausgelöst wurde.

HINWEIS: Wenn Zahlen auf dem LCD erscheinen, wurde dieser Alarm ausgelöst. Das "OK" (OK) kann weiterhin durch die schwarzen Quadrate sichtbar sein, selbst wenn ein Alarm ausgelöst wurde.

Ausfallsicherung

• Der TagAlert Indikator führt während des Betriebs eine Systemprüfung durch und verfügt über einen Ausfallsicherungsmodus, um den Benutzer zu warnen, falls das Gerät nicht ordnungsgemäß funktioniert.
• Wenn der TagAlert Indikator einen fehlerhaften Temperatursensor erkennt oder die Temperatur die Betriebsgrenzen (70ºC (158ºF) bis -20ºC (-4ºF)) während des Transports überschreitet, wechselt das Gerät in diesen Modus und beendet die Temperaturmessung.
• Das LCD zeigt schwarze Quadrate über dem "OK" (OK) an. Es werden keine Zahlen auf dem LCD angezeigt (Abbildung 3).


AlarmAlert™ Funktion

• Im Falle eines Alarms bietet der TagAlert Indikator einen Mechanismus, um festzustellen, zu welchem Zeitpunkt der erste Alarm während des Transports ausgelöst wurde. Diese AlarmAlert™ Funktion kann Fahrten von bis zu 10 Tagen Dauer abdecken.
• Lesen Sie den TagAlert ab und notieren Sie, welche Alarme ausgelöst wurden (Abbildung 2).
• Befolgen Sie die nächsten drei Schritte, um festzustellen, welcher Alarm zuerst ausgelöst wurde und die ungefähre Uhrzeit, zu der der Alarm ausgelöst wurde:
  1. Drücken Sie die Start (Starten)-Taste, um festzustellen, welcher Alarm zuerst ausgelöst wurde. Die Zahl, die den zuerst ausgelösten Alarm darstellt, blinkt 4 Sekunden lang. Das LCD-Display wird dann für 2 Sekunden geleert.
  2. Die Summe der als Nächstes erscheinenden Zahlen entspricht dem Tag der Reise, an dem der erste Alarm ausgelöst wurde (Abbildung 4). Dies wird 2 Sekunden lang angezeigt.

     Auf dem LCD angezeigte Zahlen	Summe = Reisetag
     1	1.
     2	2.
     3	3.
     4	4.
     4 und 1	5.
     4 und 2	6.
     4 und 3	7.
     4 und 3 und 1	8.
     4 und 3 und 2	9.
     4 und 3 und 2 und 1	10.

     Abbildung 4
  3. Die Summe der als Nächstes erscheinenden Zahlen gibt das 3-Stunden-Zeitintervall innerhalb des Tages an, an dem der erste Alarm ausgelöst wurde (Abbildung 5).

     Auf dem LCD angezeigte Zahlen	Summe für Zeitintervall	Zeitintervall im 24-Stunden-Format
     1	1.	0 - 3. Stunde
     2	2.	3. - 6. Stunde
     3	3.	6. - 9. Stunde
     4	4.	9. - 12. Stunde
     4 und 1	5.	12. - 15. Stunde
     4 und 2	6.	15. - 18. Stunde
     4 und 3	7.	18. - 21. Stunde
     4 und 3 und 1	8.	21. - 24. Stunde
     4 und 3 und 2 und 1	10.	Nach dem 10. Tag

     Abbildung 5
• Drücken Sie die Start (Starten)-Taste erneut, um die Informationssequenz zu wiederholen.

HINWEIS: Tage werden in 24-Stunden-Intervallen berechnet. Dies beginnt, wenn die Start (Starten)-Taste zum ersten Mal gedrückt und "OK" (OK) auf dem LCD angezeigt wird.

Sensitech Inc. • 800 Cummings Center, Suite 258X • Beverly, MA 01915
1-800-843-8367 • +1-978-927-7033 • Fax 978-921-2112 • www.sensitech.com
