Tech 21 MIDI MONGOOSE - Controller-Handbuch
PRODUKTÜBERSICHT
Ob Sie ein MIDI-Meister sind oder zu den MIDI-Unkundigen gehören, die MIDI Mongoose™ ist eine super einfache Möglichkeit, Ihr Equipment auf der Bühne, im Studio und an DJ-Decks sowohl für Sound als auch für Licht zu steuern. Die intuitive Technik von Tech 21 beseitigt die Einschüchterung, ein enzyklopädisches Handbuch entziffern zu müssen, nur um ein verdammtes Programm zu ändern.
Die MIDI Mongoose ist die nächste Generation ihres Vorgängers, der MIDI Moose. Sie hat eine deutlich kleinere Grundfläche und zusätzliche Funktionen. Mit nur 5 Fußschaltern können Sie Ihre Auswahl an voreingestellten Programmen in Fünfer- oder Zehnerschritten ändern. Das Design ist darauf ausgelegt, dass Sie alle benötigten Programmwechsel innerhalb jedes Songs sequentiell einrichten können, sodass Sie nicht von einer Gruppierung zur nächsten wechseln müssen. Es gibt 2 unabhängige Eingänge für Continuous Controller, um die Verwendung mit Ihrer anderen MIDI-Ausrüstung zu erleichtern, sowie eine 7-polige Phantomspeisungsbuchse. Sie können auch auf ein Sondermenü zugreifen, um MIDI-Kanalnummern zuzuweisen und Continuous Controller-Kanalnummern sowie die Kalibrierung einzustellen.
Die MIDI Mongoose (und ihre kleine Cousine, die MIDI Mouse™) sind batteriebetrieben, was die Bühnenunordnung eliminiert. Ihre ausgeklügelte Batteriesparfunktion und ihr effizienter Stromverbrauch ermöglichen eine Nutzungsdauer von mindestens 200 Stunden. Die MIDI Mongoose kann auch mit den meisten Standardadaptern, einschließlich Tech 21's Modell #DC4, betrieben werden und ist über MIDI-Kabel auch phantomspeisefähig.
Bei Tech 21 ist es unser Ziel, nützliche, vielseitige und kostengünstige Produkte anzubieten. Wir hoffen, dass Sie die MIDI Mongoose als willkommene Ergänzung zu Ihrem Setup empfinden.
BEDIENUNGSANLEITUNG
FUSSSCHALTER

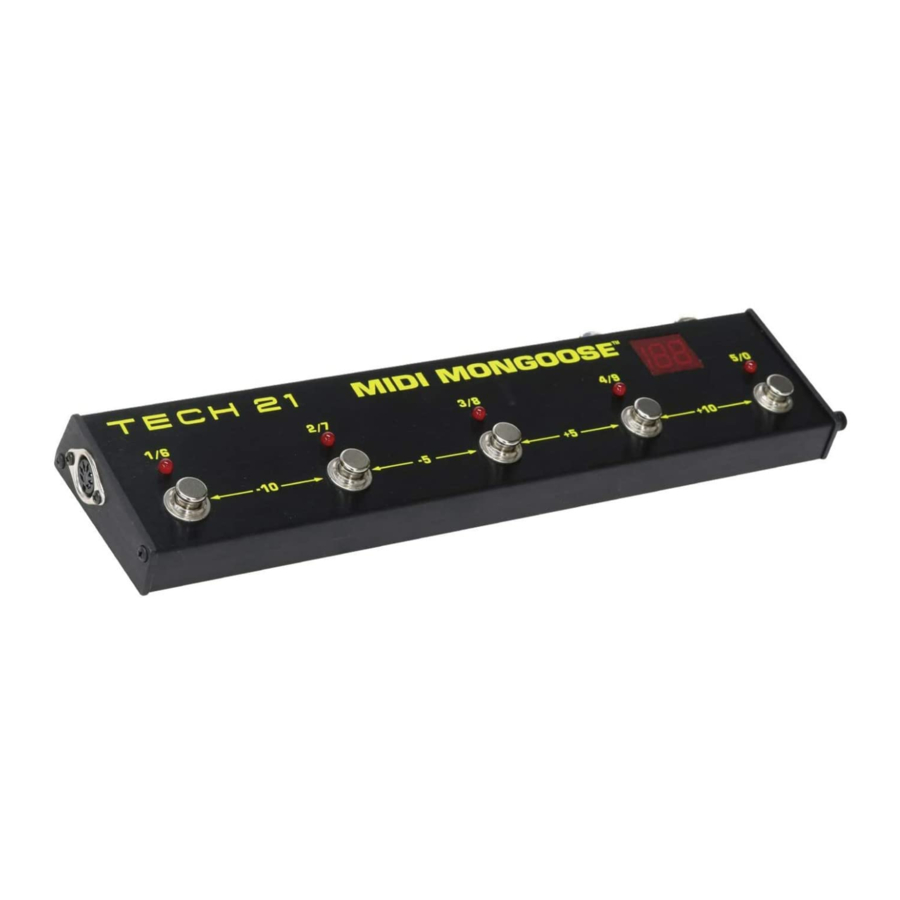

Einzelne Fußschalter, 1/6, 2/7, 3/8, 4/9, 5/0, ermöglichen den Zugriff auf jeweils 5 Programmwechsel. Um Programmgruppierungen in Fünfer- oder Zehnerschritten zu erhöhen oder zu verringern, drücken Sie gleichzeitig die beiden entsprechenden Fußschalter, die auf der MIDI Mongoose entsprechend markiert sind.
EINSTELLEN DER MIDI-KANÄLE UND CONTINUOUS CONTROLLERS
Um das Sondermenü aufzurufen, drücken Sie gleichzeitig die Fußschalter 1 und 5.
Verwenden Sie Fußschalter 1 oder 2, um die gewünschte Funktion auszuwählen. Nachdem Sie die Funktion ausgewählt haben, folgen Sie der Fußschalter-Tabelle, um Ihre Parameter einzustellen.
CC1 und CC2 KALIBRIERUNG
Verbinden Sie Ihr Continuous Controller Pedal mit einem TRS-Kabel mit der CC1-Buchse. Drücken Sie die Fußschalter 1 und 5, um das Sondermenü aufzurufen. Drücken Sie den Fußschalter 2, bis das Display P1 anzeigt. Drücken Sie dann den Fußschalter 4. Bewegen Sie Ihr Continuous Controller Pedal vollständig nach hinten und vollständig nach vorne – über den gesamten Regelweg. Das MIDI Mongoose Display blinkt, während Sie die numerischen Werte durchlaufen, die die Kalibrierung anzeigen und dass das Pedal und die MIDI Mongoose kommunizieren. Drücken Sie den Fußschalter 5 zweimal, um zu speichern/zu beenden.
Wiederholen Sie diesen Vorgang für die CC2-Kalibrierung und stellen Sie sicher, dass Sie im Menü zu P2 wechseln. HINWEIS: Wenn Sie keine numerischen Werte sehen, die auf und ab gehen, während Sie Ihr Continuous Controller Pedal hin und her bewegen, stellen Sie sicher, dass Sie sich im richtigen Menü befinden. Überprüfen Sie dann alle Ihre Kabel und Verbindungen erneut.
MIDI-KANÄLE
Um Programmwechselinformationen zu übermitteln, müssen die MIDI Mongoose und die empfangenden MIDI-Geräte auf demselben Kanal sein. Sie müssen den MIDI Mongoose Kanal nicht ändern, wenn Ihr Empfangsgerät auf OMNI steht. (Der OMNI-Modus empfängt MIDI-Programmwechselinformationen auf jedem der 16 wählbaren MIDI-Kanäle.)
Die MIDI Mongoose ist werkseitig auf Kanal 1 eingestellt.
Wenn Sie zwei oder mehr MIDI-gesteuerte Prozessoren miteinander verbunden haben, stellen Sie sicher, dass diese und die MIDI Mongoose alle auf demselben Kanal sind. Wenn Sie nicht möchten, dass ein bestimmter Prozessor in der Kette Programmwechselinformationen von der MIDI Mongoose empfängt, stellen Sie sicher, dass Sie den Kanal dieses Geräts ändern.
BETRIEB MIT 9V-BATTERIE
"Standby Mode" (Standby-Modus)
Bei Verwendung einer 9V-Batterie wird die numerische Anzeige nach 10 Sekunden Inaktivität dunkel. Dieser "Standby Mode" (Standby-Modus) schont die Batterielebensdauer. Sie können weiterhin einen Programmwechsel direkt innerhalb derselben Gruppierung vornehmen, indem Sie den Fußschalter der gewünschten nächsten Programmnummer drücken. Wenn Sie vergessen haben, wo Sie waren, können Sie die MIDI Mongoose "aufwecken", indem Sie den Fußschalter drücken, der der leuchtenden LED entspricht (die auch im Standby-Modus anbleibt). Die numerische Anzeige schaltet sich ein und die Programmnummer, in der Sie sich befinden, wird für weitere 10 Sekunden wieder angezeigt und wird dann wieder dunkel.
Einzelne LED-Anzeigen schalten sich nach ca. einer Stunde Inaktivität ab.
Shut Down (Ausschalten)
Um die MIDI Mongoose auszuschalten, halten Sie die Fußschalter 1 und 5 für 3 Sekunden gedrückt. Wie bei jedem elektronischen Gerät empfehlen wir, die Batterie zu entfernen, wenn Sie das Gerät voraussichtlich mehrere Wochen oder länger nicht verwenden werden.
HINWEIS: Wenn die Batterie fast leer ist, wird die LED-Anzeige dunkler.
STROMVERSORGUNGSANFORDERUNGEN
- Phantomspeisungsfähig über MIDI-Kabel. Die Spannung muss zwischen 8 und 15 V DC liegen, beliebige Polarität. Die MIDI Mongoose akzeptiert Strom über ein Standard-7-poliges MIDI-Kabel. Konsultieren Sie das Benutzerhandbuch Ihres Prozessors für dessen Phantomspeisungsunterstützungsfähigkeiten und -spezifikationen.
- Verwendet eine Standard-9V-Alkalibatterie (nicht im Lieferumfang enthalten). Zur Installation schrauben Sie die 2 Rändelschrauben ab, um die rechte Seitenplatte zu entfernen. Schieben Sie die untere Abdeckung entsprechend, um Zugang zum Batteriefach zu erhalten und die Batterie anzuschließen. Schieben Sie die untere Abdeckung wieder in Position, setzen Sie die Seitenplatte und die Rändelschrauben wieder ein. HINWEIS: Achten Sie darauf, die Anschlusskabel nicht einzuklemmen, wenn Sie die untere Abdeckung wieder in Position schieben.
- Stromverbrauch der LED-Anzeige: ca. 15mA.
- NUR GLEICHSPANNUNGSNETZTEIL VERWENDEN! Andernfalls kann das Gerät beschädigt werden und die Garantie erlöschen. Spezifikationen des DC-Netzteils:
- 9V DC geregelt oder ungeregelt, mindestens 100mA;
- 2,1mm Hohlstecker, Center-Negativ (-).
Optionales Werksnetzteil erhältlich: Tech 21 Modell #DC4.
- Es wird nicht empfohlen, das Gerät zu reparieren, und dies kann zum Erlöschen der Garantie führen.
- Fehlende oder veränderte Seriennummern lassen die Garantie automatisch erlöschen. Zu Ihrem eigenen Schutz stellen Sie sicher, dass die Seriennummernetiketten am Gerät und am Umkarton intakt sind.
