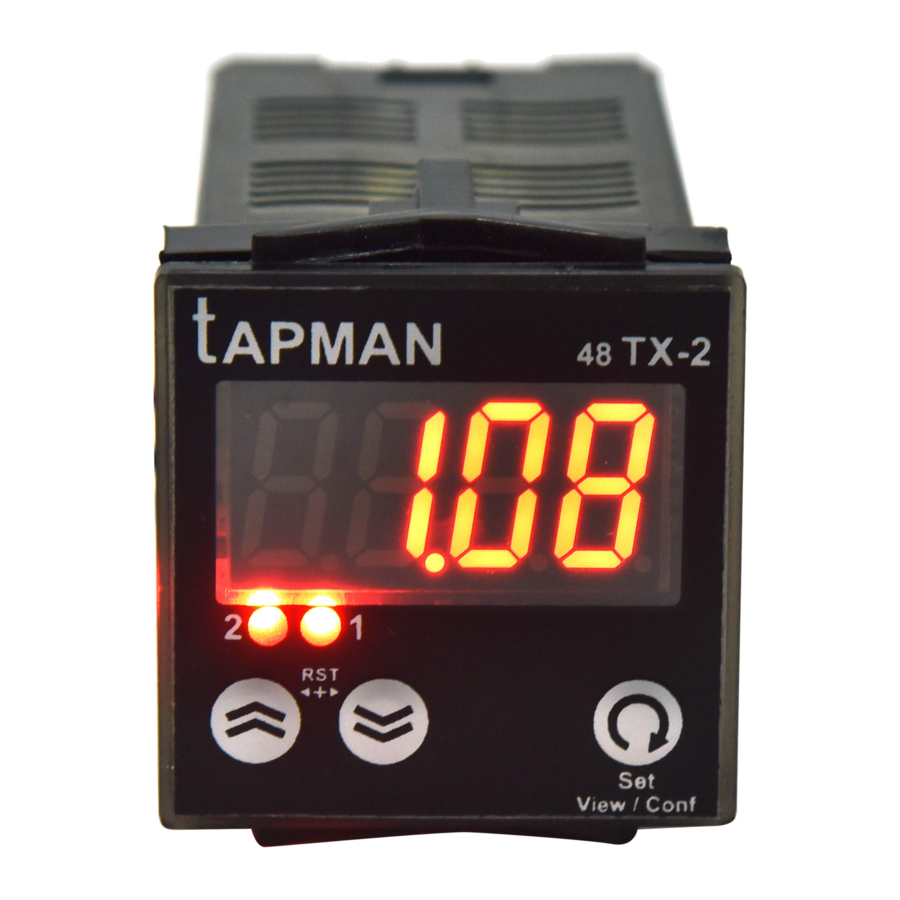

Tapman TX2 - Programmierbare Zeitrelais Bedienungsanleitung

Übersicht

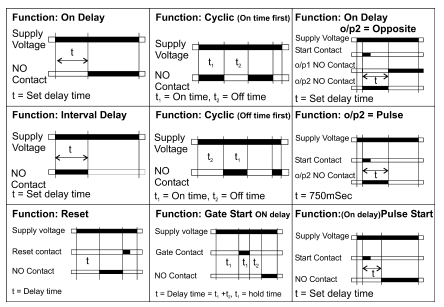

BETRIEBSARTEN

Vorsichtsmaßnahmen während des Gebrauchs

Hohe Spannungsspitzen (Rauschen) in der Industrieumgebung können zu Fehlfunktionen des Geräts führen, wie z.B. fehlerhafte Anzeige, Verriegelung, Datenverlust oder dauerhafte Beschädigung des Geräts. Um die Wahrscheinlichkeit von Fehlfunktionen zu reduzieren

1. Die Verwendung von MOVs über der Versorgung der Zeitrelais und Snubber-Schaltungen über den Lasten wird empfohlen.
2. Verwenden Sie separate geschirmte Leitungen für die Eingänge.

SOLLWERT-PROGRAMMIERUNG

1. Einschaltverzögerungs- / Intervallmodus
   1. Halten Sie die Taste 3 Sekunden lang gedrückt.
   2. Die Anzeige zeigt den Sollwert an und beginnt zu blinken (ein und aus).
   3. Verwenden Sie die und Tasten, um den gewünschten Wert zu ändern.
   4. Solange die Anzeige noch blinkt, drücken Sie die Taste.
2. Zyklischer Ein-zuerst- / Zyklischer Aus-zuerst-Modus.
   1. Halten Sie die Taste 3 Sekunden lang gedrückt.
   2. Die Anzeige zeigt und beginnt zu blinken.
   3. Halten Sie die Taste gedrückt und verwenden Sie die und Tasten, um (On time (Einschaltzeit)) oder (Off time (Ausschaltzeit)) auszuwählen.
   4. Lassen Sie die Taste los.
   5. Nun zeigt die Anzeige den entsprechenden Sollwert an.
   6. Verwenden Sie die und Tasten, um den gewünschten Wert zu ändern.
   7. Solange die Anzeige noch blinkt, drücken Sie die Taste.

ZEITRELAIS ZURÜCKSETZEN

1. Über die Frontplatte:
   Drücken Sie die und Tasten gleichzeitig für 3 Sekunden.
2. Fern-Reset:
   TX2 kann über einen externen Taster zurückgesetzt werden, indem die Klemmen RST und COM kurzgeschlossen werden.

SOLLWERTABFRAGE

Während TX2 läuft/auf Eingaben wartet, können Sollwerte abgerufen (angezeigt) werden, ohne den Zeitprozess zu stören.
Drücken Sie kurz die Taste am TX2-Zeitrelais.

1. Wenn der konfigurierte Modus oder ist, zeigt das Display den Sollwert für eine Sekunde an.
2. Wenn der konfigurierte Modus oder ist, zeigt das Display und seinen Sollwert an, gefolgt von und seinem Sollwert.

KONFIGURATIONSABFRAGE

Während TX2 läuft/auf Eingaben wartet, führt das Drücken der Taste für 3 Sekunden dazu, dass das Display nacheinander die Konfigurationseinstellungen der Parameter 1 bis 6 anzeigt.

KONFIGURATION

TX2 ist ein Multifunktions-Zeitrelais. Um es wie gewünscht funktionieren zu lassen, muss es konfiguriert werden.
Die Konfiguration kann über die Tasten an der Frontplatte vorgenommen werden.

So gelangen Sie in den Konfigurationsmodus.

1. Unterbrechen Sie die Stromversorgung des Geräts.
2. Halten Sie die Taste gedrückt.
3. Stromversorgung wieder herstellen.
4. Lassen Sie die Taste los, wenn die Anzeige anzeigt.
5. Navigieren Sie mit den und Tasten durch die Konfigurationsparameter.

So ändern Sie einen Parameterwert

6. Drücken Sie die Taste, um diesen Parameter zu bearbeiten.
7. Das Display zeigt den Wert dieses Parameters an.
8. Verwenden Sie die und Tasten, um den gewünschten Wert zu ändern.
9. Verwenden Sie die Taste, um diesen Parameter zu verlassen.
10. Ähnlich können andere Parameter geändert werden.

Um die Änderungen zu speichern und den Konfigurationsmodus zu verlassen

11. Navigieren Sie mit den und Tasten (zum Parameter), wenn die Anzeige zeigt.
12. Drücken Sie die Taste.
13. Das Zeitrelais ist nun mit der neuen Konfiguration aktualisiert und betriebsbereit.

Konfigurationsparameter

#	Name.	Einstellbereich für Parameter
1	Zeiteinheiten		Sekunden
			Minuten
			Stunden
2	Bereich		9.99 Wenn Zeiteinheiten auf Sekunden eingestellt ist 9.59 Wenn Zeiteinheiten auf Minuten oder Stunden eingestellt ist.
			99.9
			999
3	Richtung		AUFWÄRTS: Sobald das Zeitrelais startet, erhöht sich die Anzeige von 0 auf den Sollwert.
			ABWÄRTS: Sobald das Zeitrelais startet, verringert sich die Anzeige vom Sollwert auf 0.
4	Modus		Einschaltverzögerung
			Intervall
			Zyklisch mit EIN-Zeit zuerst.
			Zyklisch mit AUS-Zeit zuerst.
5	Front-Reset		Reset über Frontplatte Aktivieren.
			Reset über Frontplatte Deaktivieren.
6	Ausgang 2		Ausgang 2 folgt Ausgang 1.
			Ausgang 2 pulsiert für 750ms EIN, wenn START-Eingang
			gegeben wird. Ausgang 2 ist entgegengesetzt zu Ausgang 1.
7	Reset		Normal: Um einen neuen Zyklus zu starten, muss ein RESET-Eingang gegeben werden.
			Auto: Ein neuer Zyklus kann gestartet werden, ohne zuerst ein RESET-Signal zu geben.
8	Starttyp		Pegel: Der START-Eingang kann dauerhaft geschlossen werden, und das Zeitrelais wird ihn immer als vorhandenen Starteingang lesen.
			Gate: Wenn START offen ist, ändert sich der Relaiszustand nicht, aber die Zeitmessung stoppt. Beim Schließen des START-Kontakts beginnt die Zeitmessung ab dem letzten Zeitzählerstand.
			Flanke: Die Zeitmessung beginnt beim Anlegen des START-Eingangs (offen nach geschlossen).
	Konfiguration verlassen	Beim Drücken der Taste bei diesem Parameter wird die Konfiguration gespeichert und das Zeitrelais geht in den Normalbetrieb über.

Spezifikationen

Spezifikationen können sich ändern, da die Entwicklung ein kontinuierlicher Prozess ist.
