Mutable Instruments Tides - Handbuch zum Tidal Modulator

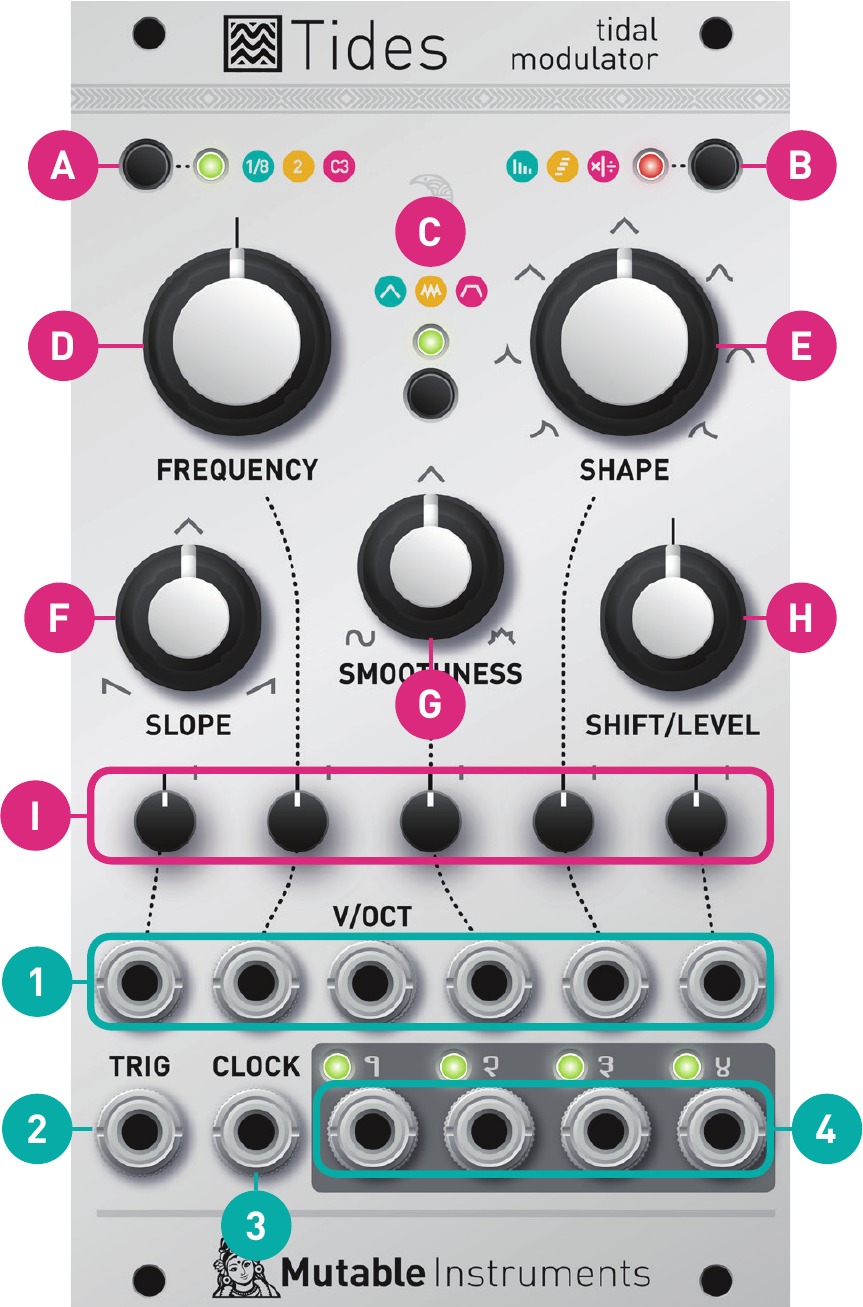

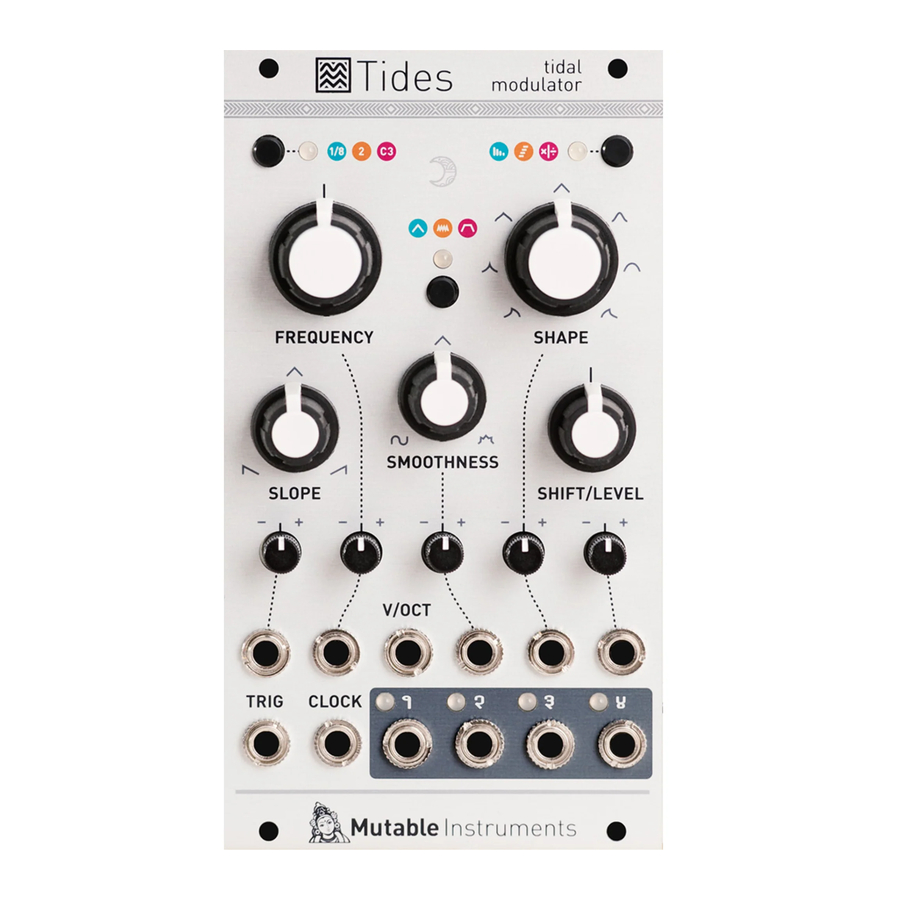

Übersicht

1. Frequenzbereich. Wählt den Zentralwert des FREQUENCY-Reglers: 1/8 Hz (Bewegungen), 2 Hz (Rhythmen und Modulationen) oder 130,8 Hz (hörbare Töne).
2. Ausgabemodus. Wählt die Beziehung zwischen den vier Signalen, die an den vier Ausgängen von Tides erzeugt werden. Weitere Details finden Sie im nächsten Abschnitt.
3. Rampenmodus. Einmalige unipolare AD-Hüllkurvengenerierung , zyklische bipolare Schwingungen , oder einmalige unipolare AR-Hüllkurvengenerierung .
4. Frequenz. Umfasst einen Bereich von ±4 Oktaven um den Zentralwert, der mit der Frequenzbereichstaste [A] eingestellt wird. Die Drehrichtung dieses Reglers ist im Vergleich zur Geschwindigkeitsregelung klassischer Hüllkurvengeneratoren umgekehrt: Wenn der einmalige AD- oder AR-Modus ausgewählt ist, drehen Sie im Uhrzeigersinn für schnellere Hüllkurven und gegen den Uhrzeigersinn für langsamere Hüllkurven.
5. Form der auf- und absteigenden Segmente.
6. Verhältnis zwischen den Dauern der auf- und absteigenden Segmente. Klassische Hüllkurvengeneratoren haben separate Attack- und Decay-Regler. Bei Tides stellt man zunächst ein, wie schnell die gesamte Hüllkurve abgeschlossen wird (mit FREQUENCY), und passt dann an, wie viel dieser Zeit für den Decay oder Release im Verhältnis zum Attack aufgewendet wird (mit SLOPE).
7. Wellenform-Transformation. Von 12 Uhr bis 7 Uhr (gegen den Uhrzeigersinn) wird ein 2-poliger Tiefpassfilter angewendet, um die Kanten der Wellenform zu glätten. Von 12 Uhr bis 5 Uhr (im Uhrzeigersinn) fügt ein Wavefolder Knicke und Unebenheiten entlang der Steigung hinzu.
8. Ausgangspolarisation und -verschiebung. Abhängig vom durch [B] gewählten Ausgabemodus regelt dieser Regler entweder die Amplitude und Polarität des ersten Ausgangs (LED B aus) oder die Verschiebung in Amplitude/Zeit/Frequenz zwischen jedem der vier Ausgänge (LED B leuchtet).
9. Attenuverter für die CV-Eingänge.

1. CV-Eingänge für Slope, Frequency, Smoothness, Shape und Shift. Zwei Eingänge beeinflussen die Frequenz: der Frequenzmodulations-CV-Eingang, der exponentielle FM mit einem durch den Attenuverter festgelegten Betrag anwendet, und V/OCT, der der Volt/Oktave-Skala folgt.
2. Trigger/Gate-Eingang. Im AD-Modus setzt ein Trigger die Hüllkurve auf 0V zurück und initiiert einen Attack/Decay-Zyklus. Egal wie kurz der Trigger ist, der Attack/Decay-Zyklus wird immer vollständig durchlaufen.
   Im zyklischen Modus setzt ein Trigger den Oszillator zurück, sodass er eine neue aufsteigende Phase beginnt.
   Im AR-Modus bewirkt die steigende Flanke des Gates, dass die Hüllkurve von ihrem aktuellen Wert auf +8V ansteigt, und die fallende Flanke des Gates bewirkt, dass die Hüllkurve von ihrem aktuellen Wert auf 0V abfällt – auf die gleiche Weise, wie sich eine ADSR-Hüllkurve mit einer null Decay-Zeit und einem Sustain-Level von 100% verhalten würde.
3. Clock-Eingang für tempo- oder frequenzsynchronisierten Betrieb. Wenn dieser Eingang verbunden ist, steuert der FREQUENCY-Regler das Verhältnis zwischen der Frequenz des an diesen Eingang gesendeten Signals und der Frequenz der von Tides erzeugten Signale.
4. Ausgänge. Siehe nächster Abschnitt.

Ausgabemodi

(LED AUS) Verschiedene Formen

In diesem Modus erzeugen die vier Ausgänge vier verschiedene Wellenformen, die entlang der gesamten Signalverarbeitungskette von Tides entnommen werden. SHIFT/LEVEL fungiert als Attenuverter für das Hauptsignal.

Verschiedene Amplituden

In diesem Modus wählt der SHIFT/LEVEL-Regler, an welchen Ausgang das Signal gesendet wird, mit sanftem Crossfading zwischen benachbarten Ausgängen. Es ist somit möglich, das Tides-Signal an verschiedene Ziele zu leiten.

Verschiedene Zeiten

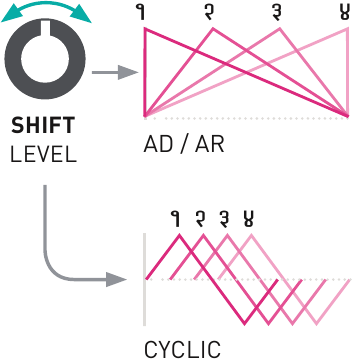

In diesem Modus verschiebt der SHIFT/LEVEL-Regler den Scheitelpunkt der Wellenform zeitlich. Dieser Effekt wird durch Anwenden einer unterschiedlichen SLOPE-Einstellung auf jeden Ausgang (im AD- oder AR-Modus) oder durch Anwenden einer Phasenverschiebung zwischen jedem Ausgang (im zyklischen Modus) erreicht.

Verschiedene Frequenzen

In diesem Modus passt der SHIFT/LEVEL-Regler das Frequenzverhältnis zwischen den einzelnen Ausgängen an. Bei 12 Uhr sind alle Ausgänge auf dieselbe Frequenz fixiert. Drehen Sie im Uhrzeigersinn, und die Ausgänge 2, 3, 4 haben eine ansteigende Frequenz. Drehen Sie gegen den Uhrzeigersinn, und die Ausgänge 2, 3, 4 haben eine abnehmende Frequenz.

Bei niedrigen Frequenzen erzeugt dies polyrhythmische LFOs: Versuchen Sie, einen niedrigen SLOPE zu verwenden, um Signale zu erzeugen, deren Flanken scharf genug sind, um andere Module zu triggern.

Bei Audiofrequenzen erzeugt dies reine Intonationsakkorde.

Externe Taktsynchronisation

Verbinden Sie ein Clock- oder ein sauberes und reines Oszillatorsignal mit dem **CLOCK**-Eingang (3) von Tides, und Tides folgt der Frequenz dieses Clocks/Oszillators, multipliziert mit einem Verhältnis, das durch den **FREQUENCY**-Regler [D] eingestellt wird. Ein Verhältnis von 1:1 wird verwendet, wenn dieser Regler auf 12 Uhr steht.

Wenn der Trigger-Eingang (2) nicht verbunden ist, wird bei jedem Takt des Clocks eine AD- oder AR-Hüllkurve erzeugt, und die Schwingungen sind phasengleich mit dem Clock. Denken Sie daran, dass der **FREQUENCY**-Regler den Clock multipliziert oder dividiert!

Es ist auch möglich, sowohl den **CLOCK**-Eingang (3) als auch den **TRIG**-Eingang (2) zu verbinden. In diesem Fall muss Tides einen Trigger am Trigger-Eingang empfangen, um eine Hüllkurve zu erzeugen, passt aber die Hüllkurvendauer so an, dass sie der externen Taktrate entspricht.

Tempo-synchronisierte LFOs, Generierung von rein intonierten Akkorden oder Obertönen und Clock-Teilung/Multiplikation/Phasenverschiebung sind mit dieser Funktion möglich.

Audiofrequenzbetrieb

Da wir die Trajektorie eines 1 Hz LFO nicht auf die gleiche Weise wahrnehmen wie die Wellenform eines 100 Hz Oszillators, passt Tides sein Verhalten an, wenn der Frequenzbereichswähler [A] auf die Audiobereichseinstellung gesetzt ist:

• Der **SHAPE**-Regler [E] bietet eine andere Palette von Wellenformen – ausgewählt, um einen markanteren Klangunterschied zwischen ihnen zu erzielen.
• Der **SLOPE**-Regler [F] verwendet eine lineare Skala (anstatt einer exponentiellen) für sanfte Pulsweitenmodulations-Effekte.
• Um Aliasing zu verhindern, wird der Bereich der **SHAPE**-[E]- und **SMOOTHNESS**-[G]-Regler eingeschränkt, wenn hochfrequente Töne erzeugt werden.
• Bei Verwendung des Ausgabemodus wird für jeden Ausgang ein anderer Satz von Frequenzverhältnissen gewählt, der musikalischen Intervallen entspricht.
• Ein anderer Algorithmus, der die Tonhöhengenauigkeit und das Fehlen von Jitter bevorzugt, wird verwendet, um den **CLOCK**-Eingang (3) zu verfolgen. Dieser Algorithmus geht davon aus, dass eine periodische Wellenform am Clock-Eingang vorhanden ist, und bietet keine Garantie, dass die Phase des Tides-Signals der Phase des externen Clocks entspricht.
  Umgekehrt, wenn der Frequenzbereichswähler (A) auf die niedrigere oder mittlere Frequenzeinstellung gesetzt ist, rastet Tides präzise auf die Phase des Clocks ein und kann unregelmäßigen (aber repetitiven) rhythmischen Mustern oder Clocks mit Shuffle/Swing folgen.

Über Tides

Flow (Fluss): Eine Spannung steigt an.
Ebb (Ebbe): Eine Spannung fällt auf ihren ursprünglichen Pegel zurück.

Alle von Tides ausgeführten Funktionen sind Variationen dieses Themas. Machen Sie Ebbe und Flow zyklisch, und Sie haben einen LFO oder VCO. Tun Sie es nur einmal als Reaktion auf einen Trigger, und Sie haben eine Attack/Decay- oder Attack(/Sustain)/Release-Hüllkurve.

Installation

Tides benötigt eine -12V/+12V Stromversorgung (2x5-Pin-Anschluss). Der rote Streifen des Flachbandkabels (-12V-Seite) muss auf derselben Seite wie die Markierung "Red stripe" (Roter Streifen) auf dem Modul und auf Ihrer Stromverteilerplatine ausgerichtet sein. Das Modul zieht **50mA** von der **+12V-Schiene** und **20mA** von der **-12V-Schiene**.

Hilfe

Für Hilfe und Diskussionen besuchen Sie mutable-instruments.net/forum

Bitte beachten Sie das Online-Handbuch für detaillierte Informationen bezüglich der Einhaltung der EMV-Richtlinien

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.
