Mutable Instruments Braids - Makro-Oszillator Handbuch
Installation
Braids benötigt eine -12V / +12V Stromversorgung (2x5-Pin-Anschluss). Der Flachbandkabelstecker muss so ausgerichtet sein, dass der rote Streifen des Flachbandkabels (-12V) auf der gleichen Seite des Stromanschlusses des Moduls wie die "Red stripe" (Roter Streifen) Markierung auf der Platine liegt.
Das Modul zieht 15mA von der -12V-Schiene und 100mA von der +12V-Schiene.
Hilfe
Für Hilfe und Diskussionen besuchen Sie mutable-instruments.net/forum
Kalibrierung
Die Kalibrierung von Braids ist so einfach wie das Spielen einer C2- und einer C4-Note von einem präzisen MIDI-zu-CV-Interface, Sequenzer oder einer anderen CV-Quelle.
Weitere Informationen zu diesem optionalen Schritt finden Sie im Online-Handbuch.

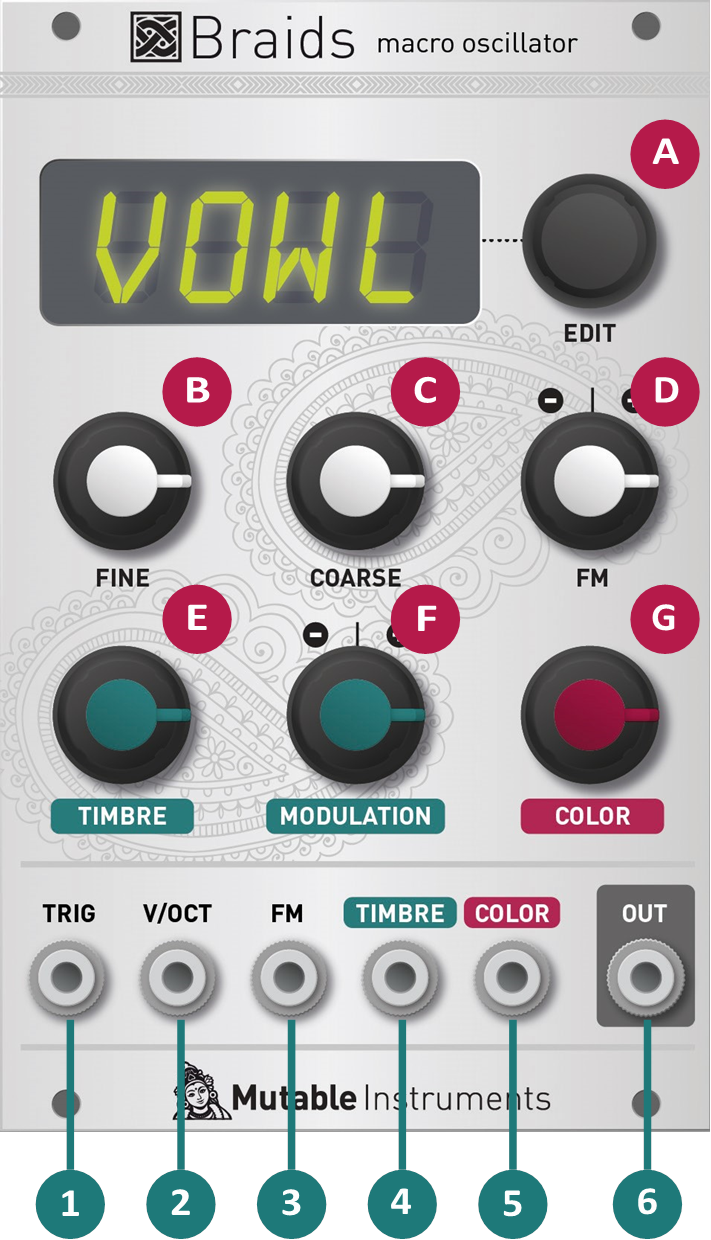

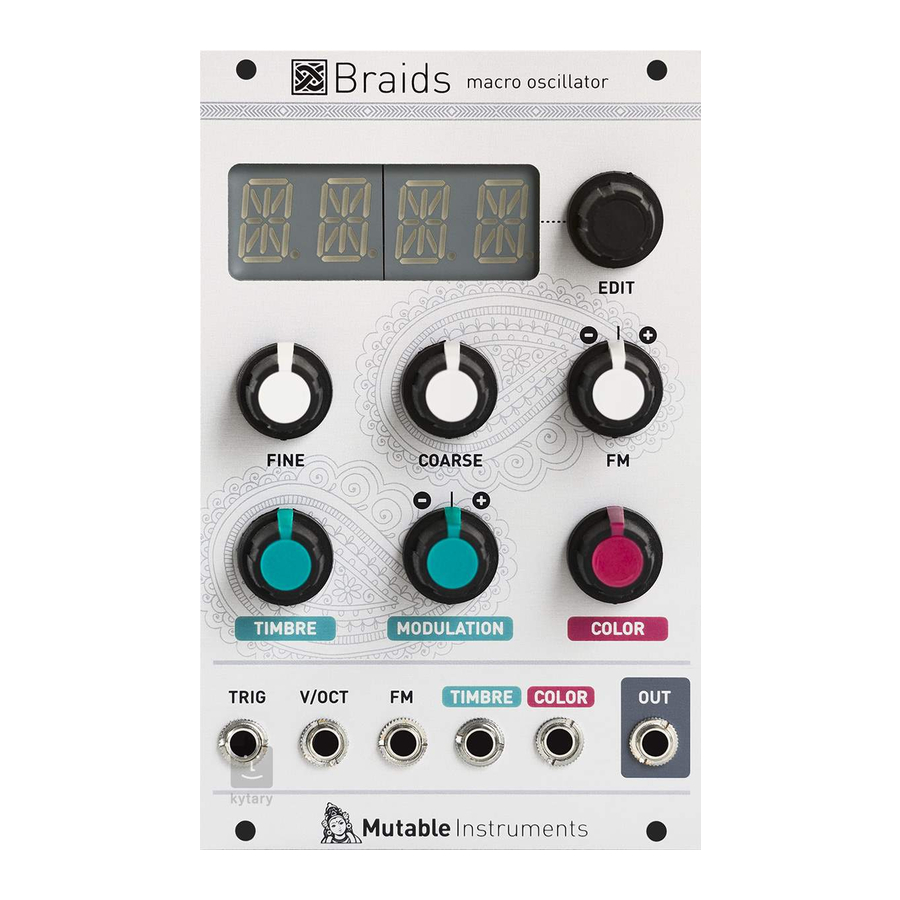

Frontplatte
Bedienelemente
- Display und Encoder. Wenn das Modul eingeschaltet ist, wählt der Encoder das aktive Synthesemodell aus.
- Feine Frequenzregelung.
- Grobe Frequenzregelung.
- FM Attenuverter. Stellt Betrag und Polarität der Frequenzmodulation vom FM-Eingang ein.
- Klangfarbenregelung. Primäre Dimension der Wellenformsteuerung.
- Klangfarben-Modulations-Attenuverter. Primäre Dimension der Wellenformsteuerung.
- Farbe. Sekundäre Dimension der Wellenformsteuerung. Je nach aktivem Oszillatormodell verändern TIMBRE und COLOR den Klang auf unterschiedliche Weise. Bitte beachten Sie die Tabelle auf der anderen Seite.
Ein- und Ausgänge
- Trigger-Eingang. Setzt die Oszillatorphase zurück oder generiert ein Anregungssignal. Physikalische oder perkussive Modelle wie PLUK oder KICK benötigen dieses Trigger-Signal, um eine Note zu spielen! Der Trigger-Eingang kann auch verwendet werden, um eine interne AD-Hüllkurve auszulösen.
- V/Oct. Haupteingang für Frequenzsteuerung, mit V/Oct-Skalierung.
- Frequenz-CV-Eingang.
- Klangfarben-CV-Eingang.
- Farb-CV-Eingang.
- Audio-Ausgang. Das Synthesemodell oder die Position von TIMBRE und COLOR kann einen Einfluss auf den Ausgangspegel haben.
Einstellungen
Klicken Sie auf den Encoder, um eine Liste der Einstellungen anzuzeigen. Scrollen Sie durch die Einstellungen und klicken Sie, um eine davon zu ändern. Sobald der Wert geändert wurde, klicken Sie zur Bestätigung und um zum Menü zurückzukehren. Die Auswahl der ersten Option (WAVE) speichert alle aktuellen Einstellungen im Speicher und bringt Sie in den Ausgangszustand des Moduls zurück (Auswahl des Oszillatormodells).
Hier ist eine Übersicht der wichtigsten Einstellungen:
ändert die Funktion des FM-Eingangs: wenn
, kann der FM-CV-Eingang zur Steuerung des aktiven Synthesemodells verwendet werden.
und
steuern die Bittiefe und Abtastrate des Audioausgangs, für mehr digitale Rauheit und Knackigkeit!
, wenn auf
, generiert automatisch einen Trigger am TRIG-Eingang, wenn eine abrupte Notenänderung am V/OCT-Eingang erkannt wird.
und
sind die Attack- und Decay-Zeit eines internen AD-Hüllkurvengenerators.
,
,
und
steuern den Betrag der Frequenz-, Klangfarben-, Farb- und Amplitudenmodulation von der internen AD-Hüllkurve. Wenn eine dieser Einstellungen nicht null ist, löst der TRIG-Eingang tatsächlich die AD-Hüllkurve aus, anstatt die Oszillatorphase zurückzusetzen.
quantisiert den V/Oct-Eingang auf eine von 50 voreingestellten Skalen, deren Grundton durch
ausgewählt wird.
,
,
emulieren verschiedene Eigenheiten im analogen Stil.
Synthesemodelle

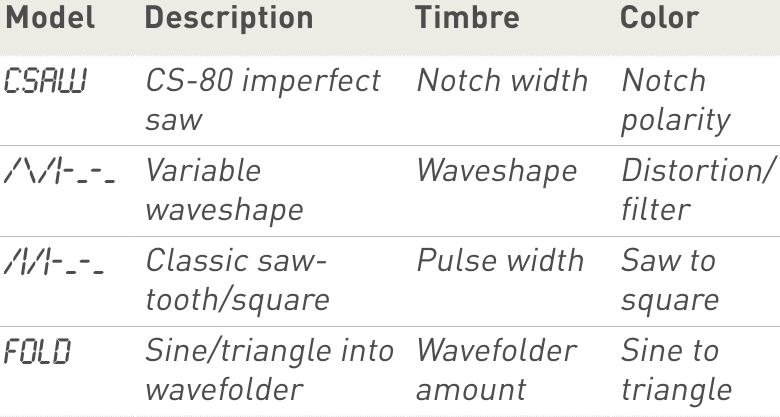

Klassische analoge Wellenformen

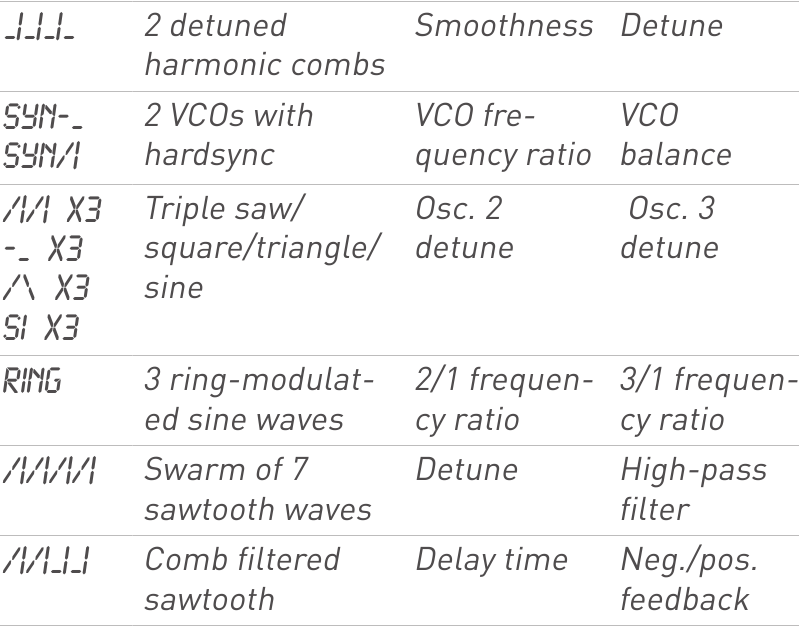

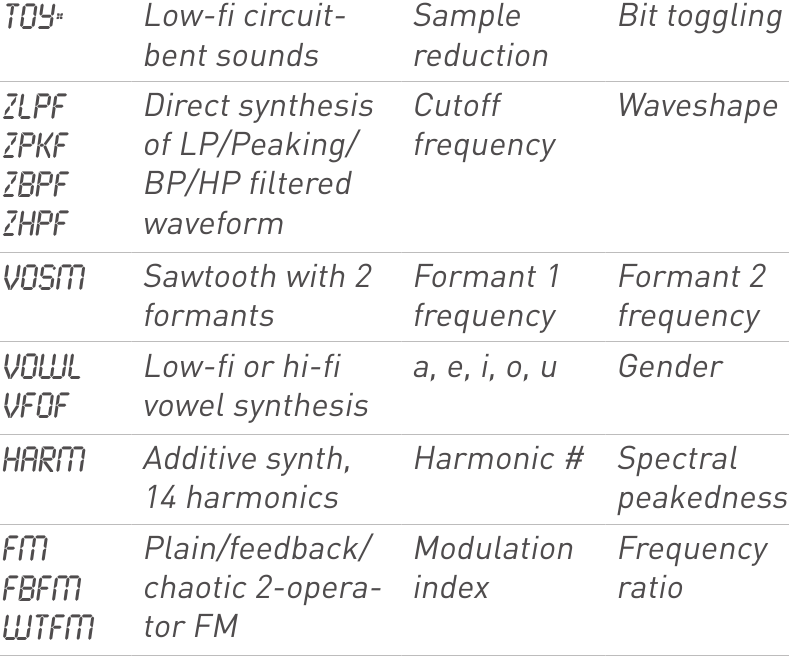

Digitale Synthese

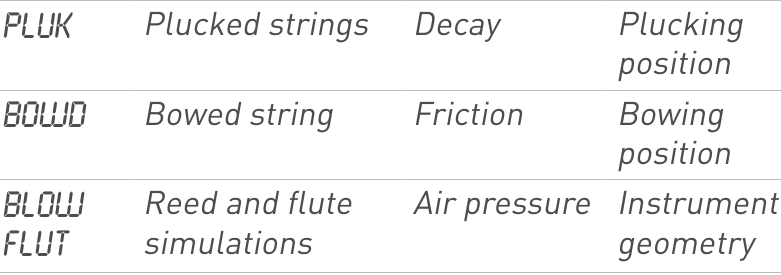

Physikalische Simulationen

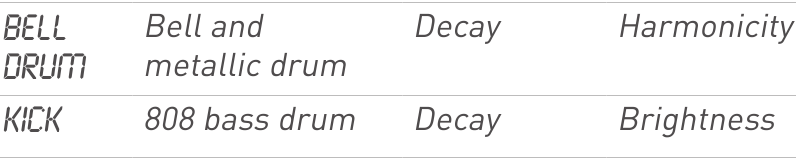

Perkussionen

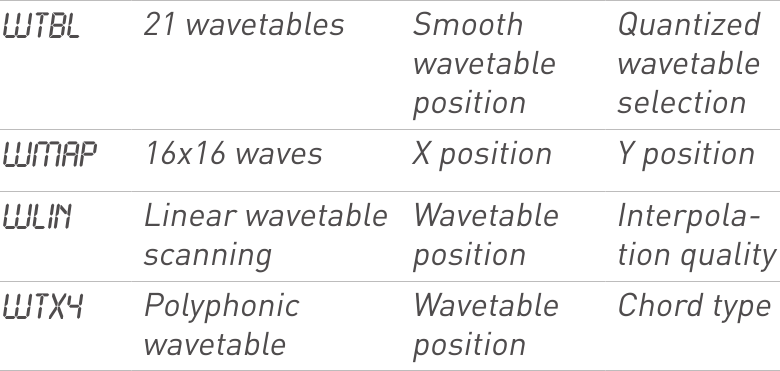

Wavetables

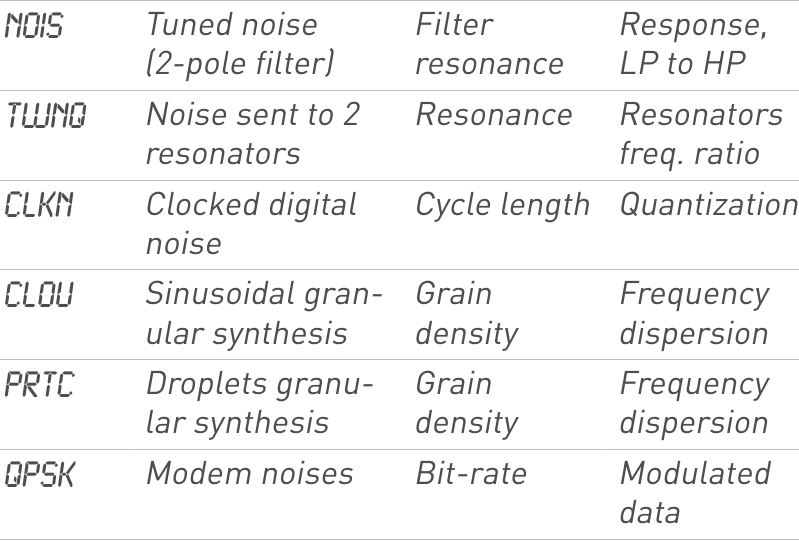

Rauschen
Anleitung herunterladen
Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.
Mutable Instruments Braids - Makro-Oszillator Handbuch herunterladen
