Acuity Controls Sensor Switch - Belegungssensor-Programmierhandbuch

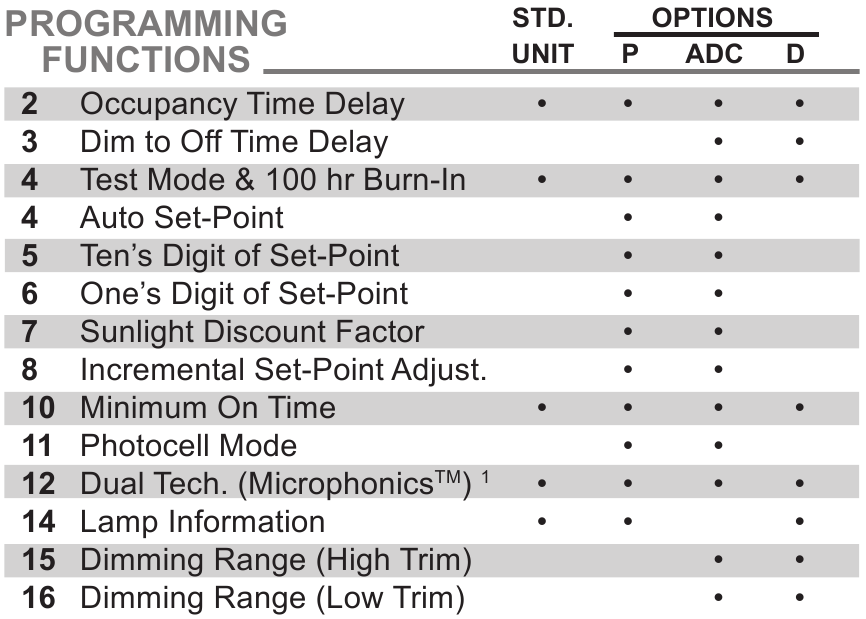

PROGRAMMIERANLEITUNG

Bitte lesen Sie alle 3 Schritte vor der Programmierung

1. Rufen Sie eine Programmierfunktion auf, indem Sie die Taste so oft drücken, wie die gewünschte Funktionsnummer aus den untenstehenden Tabellen angibt (z. B. zweimal für Funktion 2, Anwesenheits-Zeitverzögerung).
2. Die LED blinkt die aktuelle Einstellung der ausgewählten Funktion zurück (z. B. 5 Blinken für 10 Minuten Zeitverzögerung). Um die Einstellung zu ändern, fahren Sie mit Schritt 3 fort, bevor die Blinksequenz 3 Mal wiederholt wird. Um die aktuelle Funktion zu verlassen oder zu einer anderen Funktion zu wechseln, warten Sie, bis die Sequenz 3 Mal wiederholt wurde, und kehren Sie dann zu Schritt 1 zurück.
3. Drücken Sie die Taste so oft, wie in der Detailtabelle der jeweiligen Funktion für die NEUE gewünschte Einstellung angegeben (z. B. 3 Mal für 5 Min.). Zur Bestätigung der Einstellungsänderung blinkt die LED die NEUE Einstellung 3 Mal zurück, bevor sie beendet wird.

¹ NUR FÜR PDT-SENSOREN

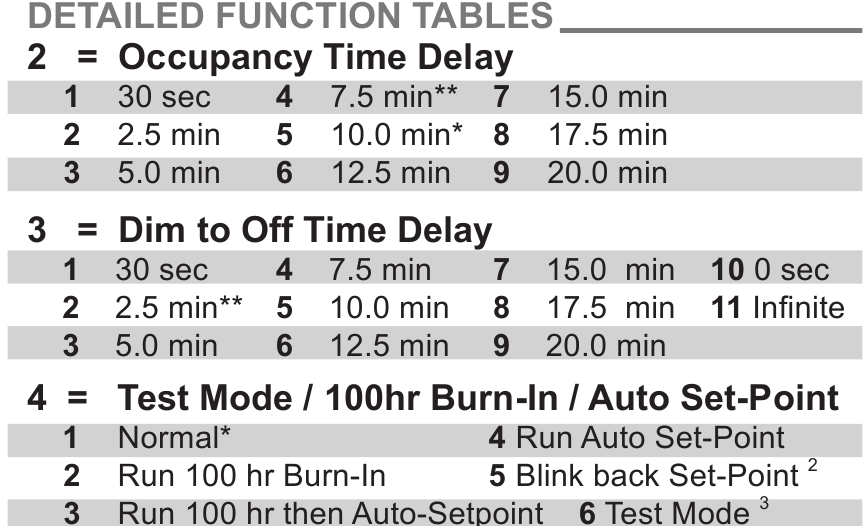

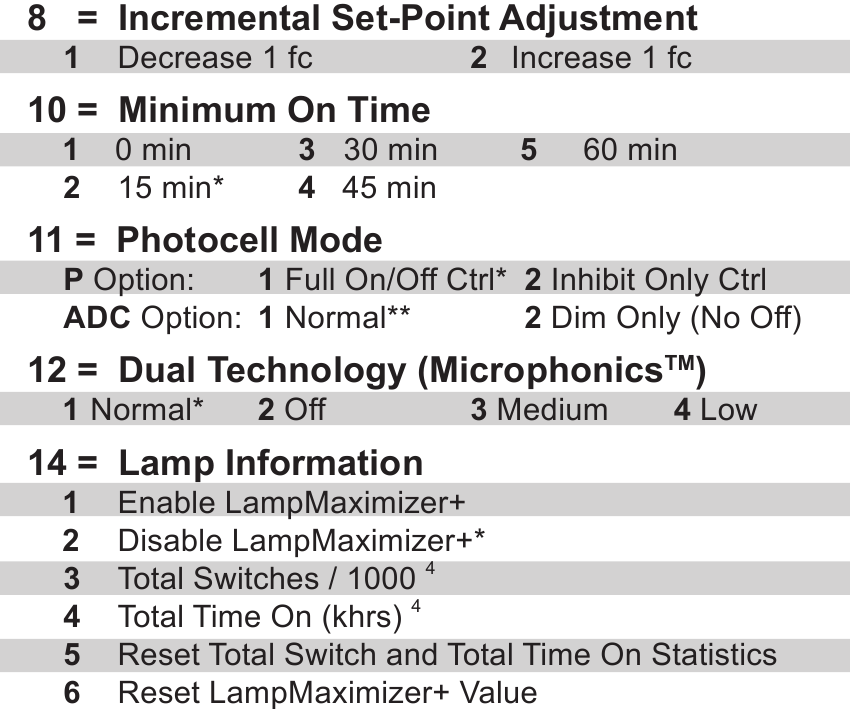

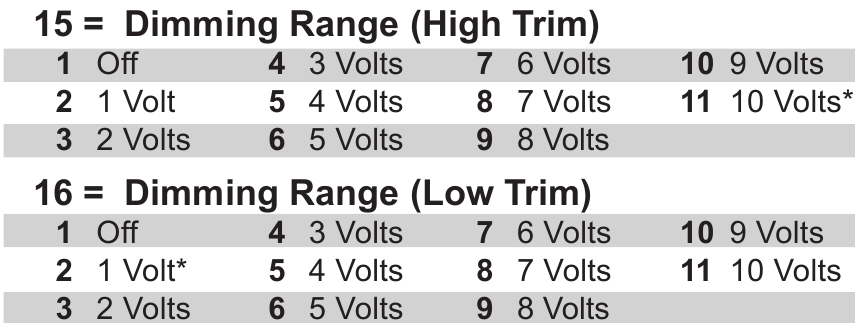

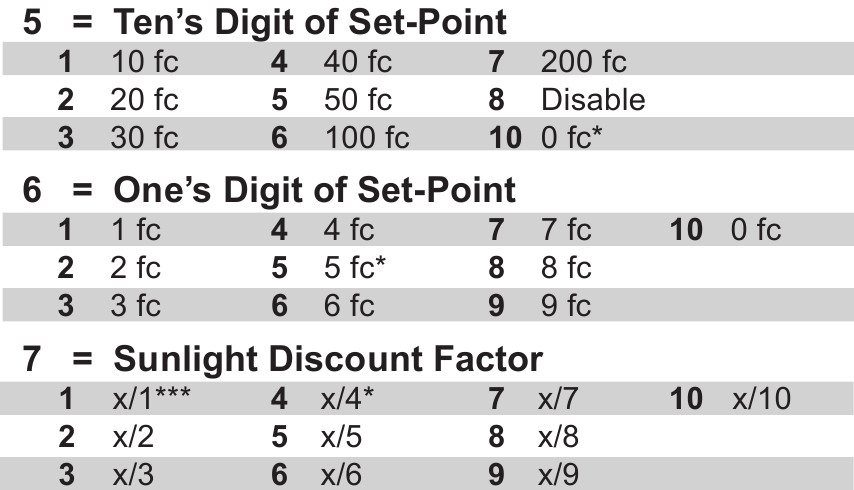

DETAILLIERTE FUNKTIONSTABELLEN

y

² Die LED blinkt die Zehnerziffer zurück, pausiert dann und blinkt dann die Einerziffer zurück. Für eine "0" blinkt die LED sehr schnell. Die Sequenz wird 3 Mal wiederholt.

³ Der Testmodus deaktiviert die Mindesteinschaltzeit, setzt die Anwesenheits-Zeitverzögerung auf 30 Sek. und verkürzt alle Fotozellenübergänge und Dimmraten. Der Modus läuft nach 10 Min. ab oder wenn Funktion 4 auf Normal zurückgesetzt wird.

⁴ Die LED blinkt einen zweistelligen Wert zurück; die erste Ziffer, dann pausiert sie und blinkt dann die zweite Ziffer zurück. Für eine "0" blinkt die LED schnell.

* STANDARD-EINSTELLUNG
** SPEZIELLE STANDARD-EINSTELLUNG FÜR -ADC, -D EINHEITEN
*** SPEZIELLE STANDARD-EINSTELLUNG FÜR EINHEITEN DER CM(R)B 6, CM(R)B 50, CM(R) 6, RM(R) 6, RM(R) 50, SB(R) 6, & SB(R) 50 SERIE

FUNKTIONSDEFINITIONEN

2. ANWESENHEITS-ZEITVERZÖGERUNG
   Die Zeitspanne, während der ein Anwesenheitssensor das Licht eingeschaltet und auf voller Helligkeit hält, nachdem er zuletzt eine Anwesenheit erkannt hat (vorausgesetzt, die Mindesteinschaltzeit wurde erreicht).
3. ABDIMMZEIT BIS AUS
   Eine verlängerte Zeitspanne, nachdem die Anwesenheits-Zeitverzögerung abgelaufen ist, in der ein Sensor die Beleuchtung zunächst auf die Einstellung des niedrigen Dimmbereichs reduziert, bevor sie vollständig ausgeschaltet wird.
4. 100 STUNDEN EINBRENN-/AUTO-SOLLWERT
   TESTMODUS
   Deaktiviert die Mindesteinschaltzeit, setzt die Anwesenheits-Zeitverzögerung auf 30 Sek. und verkürzt alle Fotozellenübergangs- und Dimmraten. Der Modus läuft nach 10 Min. ab oder wenn Funktion 4 auf Normal zurückgesetzt wird.
   100 STUNDEN EINBRENNEN
   Übersteuert den Relais-Ein- und/oder Dimmausgang auf volle Helligkeit (typischerweise zum Einbrennen von Lampen).
   AUTO-SOLLWERT
   Fotozellenkalibrierungsverfahren zur Erkennung des optimalen Beleuchtungsregelungsniveaus.
5. ZEHNERZIFER DES SOLLWERTS
   Die Zehnerziffer des Ziellichtniveaus, das vom Gerät aufrechterhalten werden soll (in Foot-Candle).
6. EINERZIFER DES SOLLWERTS
   Die Einerziffer des Ziellichtniveaus, das vom Gerät aufrechterhalten werden soll (in Foot-Candle).
7. TAGESLICHT-ABSCHLÄGSFAKTOR
   Wert, der zur Verbesserung der Nachführgenauigkeit einer Fotozelle während Perioden hoher Tageslichteinstrahlung verwendet wird. Eine Verringerung des Werts senkt das geregelte Lichtniveau.
8. INKREMENTELLE SOLLWERTANPASSUNG
   Ändert das Ziellichtniveau, das vom Gerät aufrechterhalten werden soll (in Foot-Candle).
9. MINDEST-EINSCHALTZEIT
   Die erforderliche Zeitspanne, in der Lampen eingeschaltet sein müssen, um alle Kurzzyklen zu verhindern, die die Lampenlebensdauer verkürzen. Wenn die Anwesenheits-Zeitverzögerung vor Erreichen der Mindesteinschaltzeit abläuft, bleiben die Lampen eingeschaltet, bis die Zeit erreicht ist.

11. FOTOZELLEN-MODUS
    Zeigt die Betriebsweise eines Fotozellensensors an. Ein Modus ermöglicht dem Sensor, das Licht sowohl ein- als auch auszuschalten, während der andere Modus das Einschalten des Lichts nur verhindern kann. Für Dimm-Sensoren bestimmt dieser Modus, ob die Beleuchtung komplett ausgeschaltet wird oder auf dem vollen Dimmlevel stoppt.
12. DUALE TECHNOLOGIE (MIKROFONIE)
    Eine zweite Methode der Anwesenheitserkennung, die es dem Sensor ermöglicht, Personen zu hören.
    LAMPMAXIMIXER+ (Enable (Aktivieren)/Disable (Deaktivieren))
    Fortgeschrittener Betriebsmodus, bei dem Anpassungen der Anwesenheits-Zeitverzögerung automatisch alle zwei Wochen vorgenommen werden. Die Zeitverzögerung wird gemäß einem Algorithmus angepasst, der die optimale Zeitverzögerung bestimmt, um sowohl die Lampenlebensdauer als auch die Energieeinsparungen zu maximieren.|
    GESAMTSCHALTUNGEN
    Die aktuelle Zählung (in Tausendern) der Anzahl der Aus-zu-Ein-Zyklen seit der Sensorinstallation (oder seit der Zählung manuell zurückgesetzt wurde).
    GESAMTBETRIEBSZEIT
    Die aktuelle verstrichene Zeit (in Tausendern von Stunden), die eine gesteuerte Lampe seit der Sensorinstallation (oder seit der Zählung manuell zurückgesetzt wurde) eingeschaltet war.
    LAMPMAXIMIXER+ ZURÜCKSETZEN
    Methode zum Löschen der historischen Anwesenheitsinformationen des Sensors, so dass, wenn ein Sensor physisch bewegt wird, nur neue Anwesenheitsinformationen die LampMaximizer+-Ergebnisse beeinflussen.
13. DIMMBEREICH (HOHER TRIMM)
    Der maximale Ausgangspegel (0-10 VDC) eines Sensors mit Dimmausgang.
14. DIMMBEREICH (NIEDRIGER TRIMM)
    Der minimale Ausgangspegel (0-10 VDC) eines Sensors mit Dimmausgang.

HINWEIS:
Für Informationen zu zusätzlichen erweiterten Einstellungen, einschließlich des Zurücksetzens des Geräts auf die Werkseinstellungen, kontaktieren Sie:
Technischer Support: 1.800.535.2465
