ICT Protege GX, PRT-CTRL-DIN - Integrierter System-Controller Kurzanleitung
Einleitung
Vielen Dank für den Kauf des Protege GX DIN Rail Integrated System Controllers von Integrated Control Technology. Der Controller ist die zentrale Verarbeitungseinheit des Protege Systems. Er kommuniziert mit allen Systemmodulen, speichert alle Konfigurations- und Transaktionsinformationen, verarbeitet die gesamte Systemkommunikation und meldet Alarme sowie Systemaktivitäten an eine Überwachungsstation oder einen Remote-Computer.
Beim Empfang des GX Integrated System Controllers sollten Sie feststellen, dass das Kit die unten aufgeführten Artikel enthält. Bitte beachten Sie, dass Sie sich umgehend an Ihren Händler wenden sollten, falls der Inhalt nicht korrekt ist.
- Protege GX DIN Rail Integrierter System-Controller
- 18 1K Ohm Widerstände
- 1 330 Ohm EOL Abschlusswiderstand
- 1 Diode 1N4007 1A 400V (Axial)
- DIN-Schienen-Montagestreifen
Für weitere Informationen zum Protege GX DIN Rail Integrierten System-Controller und anderen Produkten von Integrated Control Technology melden Sie sich bitte unter www.incontrol.co.nz an.
Stromversorgungsanforderungen
Beispiel Stromversorgungsanschluss
Der Protege GX Integrierte System-Controller wird über eine 12V DC Stromversorgung, die an die N+ und N- Klemmen angeschlossen ist, versorgt. Er enthält keine interne Regelung oder Isolation. Es wird empfohlen, hierfür ein ICT PRT-PSU-DIN zu verwenden. In einer kleinen Installation kann dieselbe Stromversorgung auch zur Versorgung des Modulnetzwerks verwendet werden, solange die maximale Last der Stromversorgung nicht überschritten wird. Bei Verwendung des PRT-PSU-DIN Moduls kann es eine Batterie-Notstromversorgung unterstützen und an das Modulnetzwerk angeschlossen werden, um eine überwachte Versorgung bereitzustellen. Bitte beachten Sie das Installationshandbuch des PRT-PSU-DIN für spezifische Details der Anschlüsse.
In größeren Installationen muss die Stromversorgung möglicherweise aufgeteilt werden, um eine Lastverteilung zwischen mehreren Netzteilen zu ermöglichen.
Beispiel für den Anschluss mehrerer Netzteile
Kartenleser-Anschluss
Kartenleser-Anschluss
Das folgende Diagramm zeigt den Anschluss eines Standard Wiegand Readers an den GX Integrierten System-Controller, der eine Zugangstür im Eintritts- oder Austrittsmodus steuert. Der Controller unterstützt keinen Dual-LED-Lesemodus, und Leser müssen für den Single-LED-Modus konfiguriert werden. Weitere Details entnehmen Sie bitte Ihrer Kartenleser-Dokumentation.
Türkontakt-Anschluss
Türkontakt-Anschluss
Der Protege GX Integrierte System-Controller ermöglicht den Anschluss von bis zu 4 Kontakten zur Überwachung und Steuerung von Zutrittskontrolltüren. Jeder Eingang am Controller kann für die automatisch zugewiesene Türfunktion und als normaler Eingang im System verwendet werden. Das folgende Beispiel zeigt den Anschluss eines normalerweise geschlossenen Türpositionsüberwachungskontakts zur Überwachung der Zustände Offen, Geschlossen, Erzwungen und Alarm der Tür.
| Eingang | Funktion | Standardeinstellung |
| Eingang 1 | Türkontakt, Port 1 | Türkontakt, Port 1 |
| Eingang 2 | REX Eingang, Port 1 | REX Eingang, Port 1 |
| Eingang 3 | Bond Sense, Port 1 | Allgemeiner Zweck Eingang |
| Eingang 4 | REN Eingang, Port 1 | Allgemeiner Zweck Eingang |
| Eingang 5 | Türkontakt, Port 2 | Türkontakt, Port 2 |
| Eingang 6 | REX Eingang, Port 2 | REX Eingang, Port 2 |
| Eingang 7 | Bond Sense, Port 2 | Allgemeiner Zweck Eingang |
| Eingang 8 | REN Eingang, Port 2 | Allgemeiner Zweck Eingang |
Schlossausgangsanschluss
Schlossausgangsanschluss
Der Protege GX Integrierte System-Controller bietet einen Anschluss für ein elektrisches Türöffnerschloss mit vollständiger Überwachung des Schlosskreises auf Manipulations- und Überstrom-/Sicherungsfehlerzustände. Die Türschlossüberwachung kann deaktiviert werden, wenn sie nicht benötigt wird.
Der Schlossausgang wird mit den Glocken-/Sirenenfunktionen geteilt. Sie können einen anderen Ausgang für die Schlosssteuerung (Relais 1 (CP001:03) oder Relais 2 (CP001:04)) auswählen, falls die Glocken-/Sirenenfunktion erforderlich ist. Um den Schlossausgang in Verbindung mit dem integrierten Lesermodul zu verwenden, muss der Schlossausgang für die dem Leserport zugeordnete Tür als der gewünschte Schlossausgang am Controller konfiguriert werden. Dies ist nicht standardmäßig konfiguriert.
Verschlüsseltes Modulnetzwerk
Standard Kommunikationsanschluss

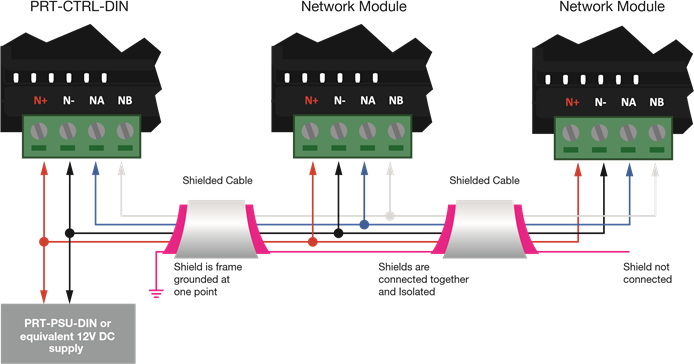

Der Protege GX Integrierte System-Controller beinhaltet verschlüsselte RS-485 Kommunikationstechnologie.
Verbinden Sie immer die NA- und NB-Klemmen des Controllers mit den NA- und NB-Klemmen der Erweiterungsgeräte und Tastaturen. Die N+- und N--Klemmen müssen an eine 12V Stromversorgungsquelle angeschlossen werden, die den Spitzenstrom aller Module liefern kann. Wenn ein geschirmtes Kabel verwendet wird, muss die Abschirmung nur an einem Ende des Kabels angeschlossen werden. Schließen Sie KEINE Abschirmung an beiden Enden an.
Ethernet-Schnittstelle
Die Kommunikation zwischen dem Protege System und dem Protege GX Integrierten System-Controller erfolgt über ein 10/100 Ethernet-Netzwerk, das die TCP/IP-Protokollsuite verwendet. Die IP-Adresse des Controllers kann über das LCD-Tastaturterminal oder über die integrierte Weboberfläche konfiguriert werden. Die Standard-IP-Adresse ist auf eine statische IP-Adresse von 192.168.1.2 mit einer Subnetzmaske von 255.255.255.0 eingestellt.
Telefonwählgerät
Telefonleitungsanschluss
Der GX Integrierte System-Controller bietet die Möglichkeit, Alarme zu kommunizieren und Informationen über das integrierte 2400-bps-Modem an entfernte Systeme hochzuladen. Die Telefonleitung kann direkt über die integrierten Telefonanschlussklemmen mit dem Controller verbunden werden.
Eingänge
EOL-Widerstand Eingangs-Konfiguration
Eingangs-Konfiguration ohne EOL-Widerstand

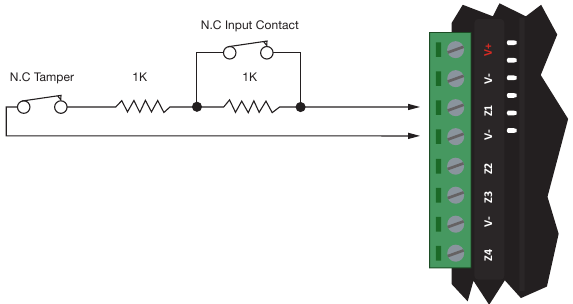

Der Protege GX Integrierte System-Controller kann den Zustand von bis zu 8 integrierten Eingängen überwachen, wie z.B. Magnetkontakte, Bewegungsmelder und Temperatursensoren. An diese Eingänge angeschlossene Geräte können bei Verwendung von 22 AWG bis zu einer maximalen Entfernung von 300m (1000ft) vom Controller installiert werden. Der Controller unterstützt normalerweise offene und normalerweise geschlossene Konfigurationen mit oder ohne EOL-Widerstände.
Technische Daten
| Betriebsspannung | 12V DC +- 10% |
| Betriebsstrom | 120mA (Typisch) |
| DC-Ausgang (Auxiliar) | 0.7A (Typisch) Elektronische Abschaltung bei 1.1A |
| Glocken-DC-Ausgang (Dauerhaft) | 8 Ohm 30W Sirene oder 1.1A (Typisch) |
| Glocken-DC-Ausgang (Einschaltstrom) | 1500mA |
| Gesamtstrom | 3.4A (Max) |
| Elektronische Trennung | 9.0VDC |
| Kommunikation (Ethernet) | 1 10/100 Mbit/s Ethernet Kommunikationsverbindung |
| Kommunikation (Seriell) | 1 RS-485 Kommunikationsschnittstellen-Port |
| Kommunikation (Modem) | 1 2400 bps Modem Kommunikation |
| Leser (Standardmodus) | 2 Wiegand- oder Taktdatenleser, die eine Eingangs-/Ausgangstür oder zwei reine Eingangs-/Ausgangstüren bereitstellen |
| Leser (Multiplex-Leser-Modus) | 4 Wiegand-Leser (im Multiplex-Leser-Modus angeschlossen), die jede Kombination von Eingang oder Ausgang für zwei Türen ermöglichen |
| Eingänge (Systemeingänge) | 8 überwachte Hochsicherheitseingänge |
| Ausgänge | 4 50mA (Max) Open Collector Ausgänge für Leser-LED und Signalgeber oder allgemeine Funktionen |
| Relaisausgänge | 2 FORM A Relais - 7A max |
| Betriebstemperatur | 0˚ bis 49˚C (32˚ bis 122˚F) |
| Lagertemperatur | -10˚ bis 85˚C (14˚ bis 185˚F) |
| Luftfeuchtigkeit | 0% bis 85% nicht kondensierend, nur für Innenräume (Relative Luftfeuchtigkeit) |
| Abmessungen (L x B x H) | 156 x 90 x 60mm (6.14 x 3.54 x 2.36") |
| Gewicht | 376g (13.26oz) |
| Die Größe des Leiters, der für die gesamte Stromversorgung des Protege GX Integrierten System-Controllers verwendet wird, sollte ausreichend dimensioniert sein, um einen Spannungsabfall an den Klemmen von nicht mehr als 5% der Nennspannung zu verhindern. Technische Daten können ohne vorherige Ankündigung geändert werden. Aktuelle Informationen finden Sie unter www.incontrol.co.nz. | |
