HIRSCH AEB8 Schnellinstallationsanleitung

Geräteübersicht

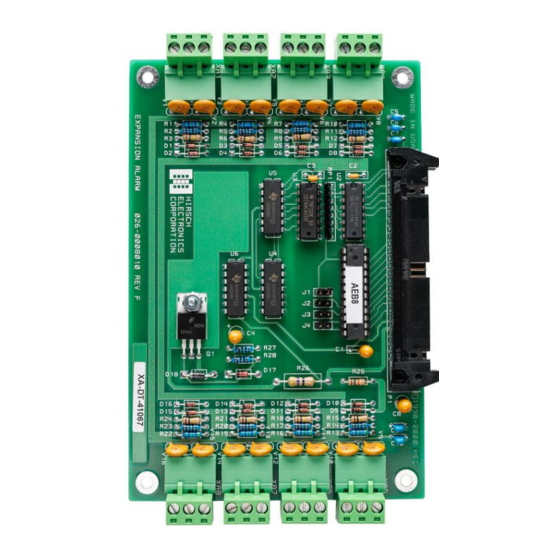

Das AEB8 ist eine Alarm-Erweiterungsplatine mit 8 Eingängen, wobei jeder Eingang wie die Eingänge der Controller-Platine überwacht wird. Für jeden Eingang ist ein Line-Modul erforderlich.

Einrichtung

Es können nicht mehr als 2 AEB8s in den M2, M8, M64, MSP-8R oder MSP-64R installiert werden. Der M16 kann kein AEB8 aufnehmen.

Es gibt zwei Jumper-Positionen in der Mitte der Platine, die die Adressierung der Platine steuern:

Platinenmontage

Zur Montage der AEB8 Erweiterungsplatine:

1. Schalten Sie die gesamte Systemstromversorgung aus, entfernen Sie die Anschlüsse zur Standby-Batterie und danach die Anschlüsse zur Wechselstromversorgung.
2. Wenn eine SNIB-Platine installiert ist, entfernen Sie diese vorsichtig.
3. Installieren Sie die AEB8-Platine auf den mitgelieferten Abstandshaltern.
   Wenn Sie zwei AEB8s installieren, wird empfohlen, das auf J1 eingestellte AEB8 über dem auf J2 eingestellten AEB8 zu installieren.
4. Nachdem jede Platine installiert wurde, schließen Sie den entsprechenden EBIC5-Anschluss an.
5. Wenn Sie die SNIB-Platine entfernt haben, installieren Sie diese oben auf dem Kartenstapel neu.

Wenn eine MEB/BE- oder MEB/CE-Platine installiert ist, entfernen Sie diese nicht. Das Entfernen einer dieser Platinen führt zu einer Fehlfunktion des Controllers und erfordert einen System-Kaltstart. Dadurch werden alle zusätzlichen Informationen im Speicher gelöscht und eine vollständige Neuprogrammierung des Systems erforderlich.

• Anschließen der Abstandshalter an die Platine

• Anschließen weiterer Platinen mit Abstandshaltern


AEB8-Verkabelung

So schließen Sie Eingänge an das AEB8 an:

1. Falls noch nicht geschehen, schalten Sie die gesamte Systemstromversorgung aus, entfernen Sie die Anschlüsse zur Standby-Batterie und entfernen Sie die Anschlüsse zur Wechselstromversorgung.
2. Stanzen Sie die Aussparung im Controller-Gehäuse aus, durch die Sie die Kabel führen möchten. Führen Sie diese Kabel entweder durch dieselbe Öffnung, die Sie für die Anschlüsse der Controller-Platine verwenden, oder schlagen Sie eine neue Öffnung für Kabel zu den Erweiterungsplatinen aus.
3. Führen Sie die Kabel durch die Öffnung. Falls es die Verkabelung erleichtert, lösen Sie bei Bedarf jeden grünen Stecker von der Platine.
4. Lösen Sie die Schrauben an jedem Stecker, den Sie verwenden werden.
5. Entfernen Sie die Isolierung vom Kabel und stecken Sie die angegebenen Kabel in die grünen Stecker an den erforderlichen Steckplätzen.
6. Ziehen Sie die Schrauben fest, bis das Kabel sicher im Steckplatz befestigt ist.
   * Kabel in grüne Stecker einführen

7. Wenn Sie den grünen Stecker in Schritt 3 entfernt haben, stecken Sie den grünen Stecker in die entsprechende Buchse, bis er einrastet.
   Der Stecker und die Buchse sind kodiert, sodass sie nur auf eine Weise eingesteckt werden können.
   * Grüne Stecker wieder an der Platine befestigen


Testen

Nach der Installation der Platine können Sie diese mit folgendem Verfahren testen:

1. Schließen Sie einen Drucker an den Controller an oder stellen Sie sicher, dass der Controller mit einem SCRAMBLE*NET PC verbunden ist.
2. Schalten Sie das System ein, indem Sie zuerst die Wechselstromversorgung und dann die Standby-Batterie anschließen.
3. Das System führt seinen Selbsttest durch. Diese Informationen sollten auf dem lokalen Drucker ausgedruckt werden.
   Unter dem Abschnitt Konfigurationen sollten Sie Folgendes sehen:

• Erweiterungseingänge = 8
  wenn ein AEB8 installiert ist und
• Erweiterungseingänge = 16
  wenn zwei AEB8s installiert sind.

Unter dem Abschnitt Optionen sollten Sie diese Zeile sehen:

• AEB8-1
  wenn ein AEB8 installiert ist und
• AEB8-2
  wenn zwei AEB8s installiert sind.

4. Verwenden Sie den Befehl 88*2 vom ScramblePad, um die Informationen zu maximale Benutzer und Optionen anzufordern, oder verwenden Sie die Host-PC-Software.
5. Wenn die korrekten Informationen nicht auf den Ausdrucken erscheinen, schalten Sie den Controller aus und überprüfen Sie die EBIC-Anschlüsse erneut, und wiederholen Sie dann das Testverfahren. Wenn es immer noch nicht funktioniert, wenden Sie sich an Hirsch.
