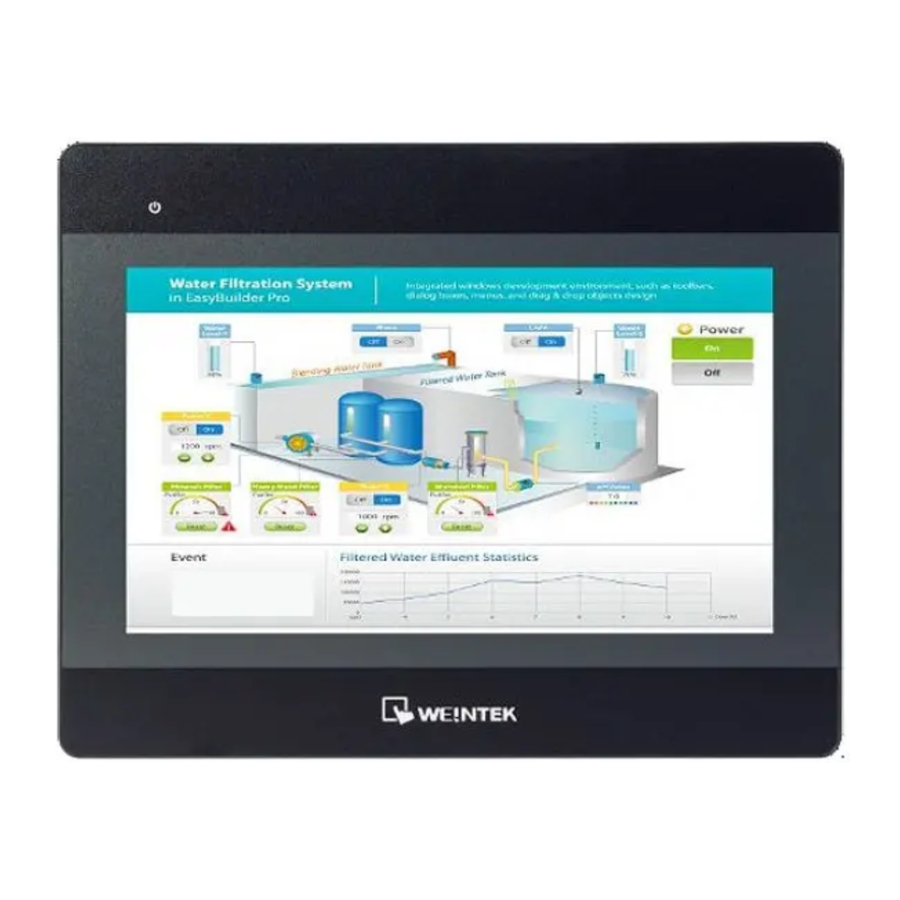

Weintek MT8102iP Serie - Touchpanel-Handbuch

Installations- und Startanleitung

Dieses Dokument behandelt die Installation der MT8102iP Serie HMI. Ausführliche Spezifikationen und Bedienung finden Sie in der Broschüre und im EasyBuilder Pro Benutzerhandbuch.

Installationsumgebung:

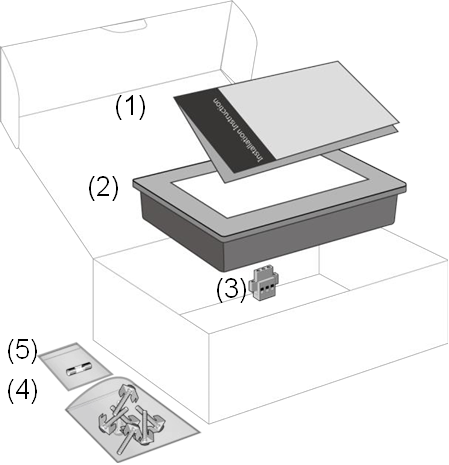

Auspacken des Geräts

Packen Sie die Lieferung aus und überprüfen Sie sie. Falls Schäden festgestellt werden, benachrichtigen Sie den Lieferanten.

HINWEIS: Legen Sie das Bedienfeld während der Installation auf eine stabile Oberfläche. Herunterfallen lassen oder Fallenlassen kann zu Schäden führen.

1. Installationsanleitung, beidseitig A4 *1
2. Mensch-Maschine-Schnittstelle *1
3. Stromanschluss *1
4. Halterungen & Schrauben *1 Packung
5. Sicherung 1.6A/250V 5*20mm *1

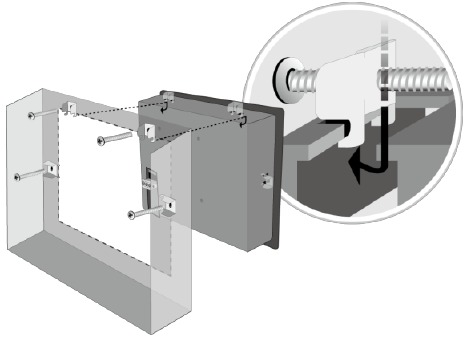

Installationsanweisungen

Befestigen Sie das Bedienfeld in Position, indem Sie alle Befestigungslöcher und die mitgelieferten Halterungen und Schrauben verwenden. Schraubendrehmoment: 2.6 ~ 3.9 lbf.in. (Um den wasserdichten Effekt zu erzielen und eine Verformung des Panels zu verhindern.)

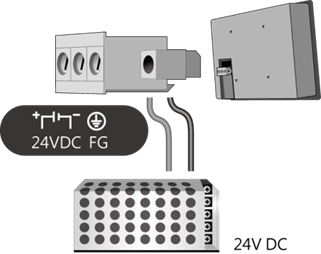

Stromanschlüsse

HINWEIS:

1. Verbinden Sie die positive Gleichstromleitung mit dem '+' Anschluss und die Gleichstrommasse mit dem '-' Anschluss.
2. Beim Herunterladen eines Projekts über ein USB-Kabel dürfen HMI, SPS und PC nicht gleichzeitig verbunden werden, da elektrische Potentialunterschiede zu Schäden an HMI oder PC führen können.

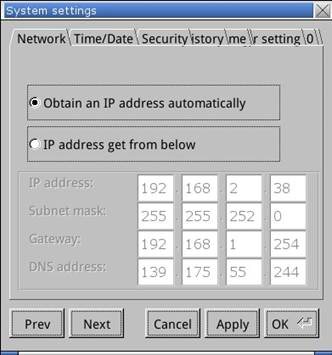

Systemeinstellungen

Wenn die HMI eingeschaltet ist und ein Bild anzeigt, klicken Sie auf die System-Einstellungstaste. (Standard-Systempasswort: 111111) Es ist notwendig, die HMI über ein RJ-45-Kabel mit Ihrem Netzwerk zu verbinden.

Gehen Sie zum Reiter Netzwerk. Sie können wählen, ob Sie automatisch eine DHCP-IP erhalten oder Ihre eigene IP festlegen möchten.

EasyBuilder Pro Software-Einstellungen

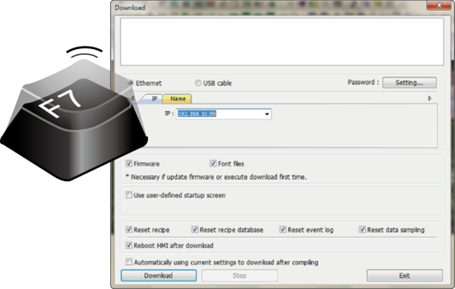

Starten Sie die EasyBuilder Pro Software, wählen Sie Ihre Projektdatei aus, drücken Sie die Tastenkombination F7, um das Download-Dialogfeld zu öffnen:
Wählen Sie Ethernet > IP-Reiter > Geben Sie Ihre HMI-IP ein > Klicken Sie auf Herunterladen, um diese Projektdatei auf die HMI herunterzuladen.

Es wird empfohlen, Bildschirmschoner und Hintergrundbeleuchtungs-Sparmodus zu verwenden, um Bildpersistenz zu vermeiden, die durch langes Anzeigen desselben Bildes auf der HMI verursacht wird.
( Detaillierte Informationen zur Softwarebedienung finden Sie im EasyBuilder Pro Benutzerhandbuch )

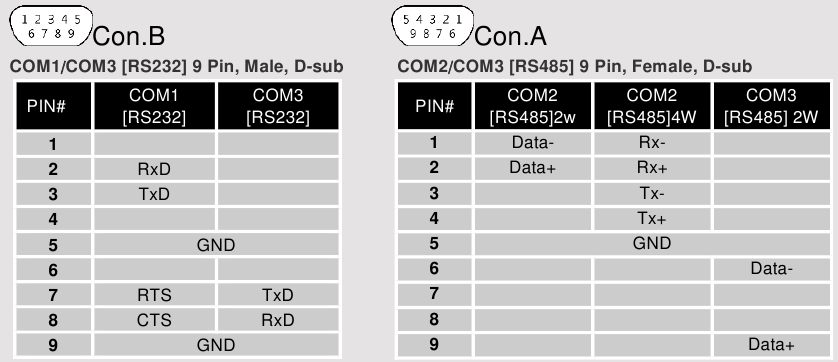

Kommunikationsanschlüsse

HINWEIS:

1. COM2 und COM3 RS-485 2W unterstützen MPI 187.5K, bitte verwenden Sie immer nur einen Anschluss.
2. Für COM1 RS-232 dürfen nur Tx & Rx (kein RTS/CTS) verwendet werden, wenn COM3 RS-232 ebenfalls verwendet wird.

Jumper-Einstellungen

Bitte halten Sie eine Jumper-Kappe zum Einstellen der Jumper bereit.

Eine weitere Möglichkeit, in den Touchscreen-Kalibrierungsmodus zu gelangen, ist: Drücken und halten Sie eine beliebige Stelle auf dem Bildschirm länger als 2 Sekunden, während die HMI startet.

HINWEIS: Stellen Sie sicher, dass alle lokalen und nationalen elektrischen Normen bei der Installation des Geräts eingehalten werden. Kontaktieren Sie Ihre lokalen Behörden, um festzustellen, welche Vorschriften gelten.

Stromversorgung	Das Gerät kann nur mit Gleichstrom versorgt werden, Spannungsbereich: 10,5~28VDC, kompatibel mit den meisten Gleichstromsystemen von Controllern. Die Leistungsaufbereitungsschaltung im Inneren des Geräts wird durch ein Schaltnetzteil realisiert. Der Spitzenanlaufstrom kann bis zu 2A betragen.
Sicherungsanforderungen	Wenn die Anzeige nicht innerhalb von 5 Sekunden nach dem Einschalten aufleuchtet, trennen Sie die Stromversorgung. Eine interne Sicherung verhindert Schäden, falls die Polarität der Gleichstromversorgung falsch ist. Überprüfen Sie die Verkabelung auf korrekte Anschlüsse und versuchen Sie, das Gerät erneut einzuschalten.
Hochspannung	Eine interne Sicherung verhindert Schäden bei Überstrom, dies ist jedoch nicht garantiert. Gleichspannungsquellen sollten eine ordnungsgemäße Isolation von der Netzwechselspannung und ähnlichen Gefahren bieten.
Not-Aus	In jedem System, das eine HMI verwendet, sollte ein fest verdrahteter NOT-AUS angebracht werden, um den ICS-Sicherheitsempfehlungen zu entsprechen.
Versorgungsspannungsbedingung	Versorgen Sie das Gerät und induktive Gleichstromlasten oder die Eingangsschaltung des Controllers nicht mit demselben Netzteil. Hinweis: Der 12- oder 24-VDC-Ausgang einiger Controller hat möglicherweise nicht genug Strom, um das Gerät zu versorgen.
Kabelführung	Die Länge der Stromkabel sollte minimiert werden (Max: 500m geschirmt, 300m ungeschirmt). Bitte verwenden Sie verdrillte Paarkabel für Strom- und Signalleitungen und beachten Sie die Impedanzanpassung. Wenn die Verkabelung Blitzschlägen oder Überspannungen ausgesetzt ist, verwenden Sie geeignete Überspannungsschutzgeräte. Halten Sie die Verkabelung von Wechselstrom, Hochleistungs- und schnell schaltenden Gleichstromversorgungen von Signalleitungen getrennt. Fügen Sie einen Widerstand und einen Kondensator parallel zwischen der ungeerdeten Gleichstromversorgung und dem Rahmen-Masseanschluss hinzu. Dies bietet einen Pfad für die Ableitung von statischer Elektrizität und Hochfrequenz. Typische Werte sind 1M Ohm und 4700pF.

Hardware-Überlegungen

Der Systemdesigner sollte sich bewusst sein, dass Geräte in Controller-Systemen ausfallen und dadurch einen unsicheren Zustand hervorrufen könnten. Darüber hinaus können elektrische Störungen in einer Bedienschnittstelle zu einem Gerätestart führen, was zu Sachschäden und/oder körperlichen Verletzungen des Bedieners führen könnte. Wenn Sie programmierbare Steuerungssysteme verwenden, die einen Bediener erfordern, sollten Sie sich dieser potenziellen Sicherheitsgefahr bewusst sein und entsprechende Vorsichtsmaßnahmen treffen. Obwohl die spezifischen Designschritte von Ihrer jeweiligen Anwendung abhängen, gelten die folgenden Vorsichtsmaßnahmen im Allgemeinen für die Installation von Halbleiter-programmierbaren Steuergeräten und entsprechen den Richtlinien für die Installation von Controllern, die in den NEMA ICS 3-304 Control Standards empfohlen werden.

Programmierüberlegungen

Um den ICS-Sicherheitsempfehlungen zu entsprechen, sollten im Controller Prüfungen implementiert werden, um sicherzustellen, dass alle beschreibbaren Register, die kritische Teile einer Anlage oder Maschine steuern, Begrenzungskontrollen im Programm enthalten, mit einer sicheren Abschaltprozedur außerhalb der Grenzen, um die Sicherheit des Personals zu gewährleisten.
