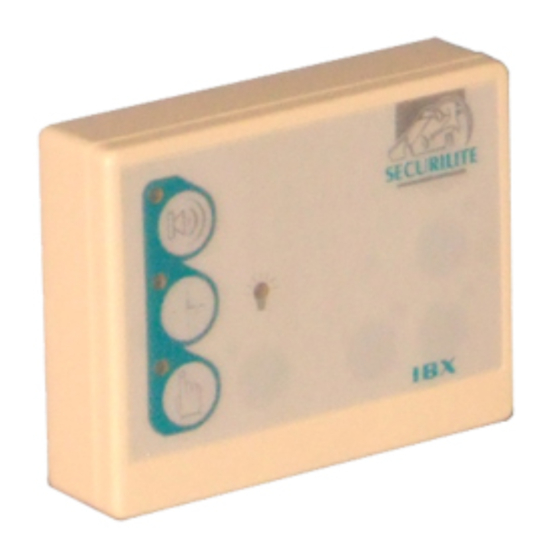

Voltek 1809 - Securilite IBX Command Centre Installationshandbuch
MERKMALE
- Akustische & visuelle Anzeige einer Detektion durch einen PIR-Sensor für eine Beleuchtungszone.
- Interner Signalgeber piept bei jeder Bewegungserkennung.
- Manuelle Lichter-an-Funktion.
- Berührungsempfindliche Tasten.
- Zeitgesteuerte Lichter-Funktion.
- 12V DC 4-Draht-Anschluss.
- Zusätzliche Signalgeber können an das IBX angeschlossen werden.
- Mehrere IBX Command
Centres können verwendet werden.
STANDORT DER EINHEIT
Die Einheit kann an jedem geeigneten Innenstandort installiert werden, wo das Gerät keiner übermäßigen Hitze oder Feuchtigkeit ausgesetzt ist.
INSTALLATION
- Ziehen Sie den Deckel des hinteren Gehäuseteils mit den Fingern ab.
- Befestigen Sie den hinteren Teil des Gehäuses an der gewählten Oberfläche.
- Verlegen Sie ein 4-adriges Alarmkabel von der Securilite Beleuchtungssteuereinheit zum IBX Command Centre und schließen Sie es wie auf der gegenüberliegenden Seite gezeigt an.
![INSTALLATION]( "Voltek - 1809 - INSTALLATION")
- Schieben Sie das vordere Gehäuse vorsichtig wieder in Position.
GERÄTEBETRIEB
Das Securilite-System ist ein Sicherheitssystem, und daher ermöglicht dieses Command Centre Ihnen nicht, die Außenbeleuchtung zu deaktivieren. Wenn ein Eindringling vor einem PIR-Sensor vorbeigeht, schaltet sich das Licht immer ein.
Sounder On/Off (Signalgeber Ein/Aus) Taste - Drücken Sie diese Taste, um den internen Signalgeber und alle zusätzlichen Signalgeber, die an den B- Anschluss angeschlossen sind, zu aktivieren oder zu deaktivieren. Im aktivierten Zustand, angezeigt durch die leuchtende Sounder LED (Signalgeber-LED), aktivieren sich die Signalgeber immer dann, wenn eine Bewegung von einem PIR-Melder erfasst wird, Tag und Nacht.
Timed Lights (Zeitgesteuerte Lichter) Taste - Diese schaltet die Außenbeleuchtung ein und hält sie für die Dauer des in der Beleuchtungssteuereinheit eingestellten Timers eingeschaltet, danach schalten sich die Lichter automatisch aus. (Nur nachts)
Manual Override (Manuelle Überbrückung) Taste - Drücken Sie diese Taste, um die Lichter manuell einzuschalten. Die Lichter bleiben eingeschaltet, bis der manuelle Modus ausgeschaltet wird. Die manual override indicator (Anzeige für manuelle Überbrückung) zeigt an, wann diese Funktion aktiviert ist.
Movement Indicator (Bewegungsanzeige) - Diese leuchtet auf, sobald ein PIR-Melder eine Bewegung erfasst, unabhängig davon, ob es Tag oder Nacht ist oder ob der Signalgeber ein- oder ausgeschaltet ist.
Lights On Indicator (Lichter An Anzeige) - Dies zeigt Ihnen an, dass die Außenbeleuchtung eingeschaltet ist.
Sounder Time Adjustment (Signalgeber-Zeiteinstellung) - Die internen und externen Signalgeber (falls vorhanden) bleiben so lange eingeschaltet, wie sich eine Person vor einem PIR-Sensor bewegt. Drehen Sie diese Einstellung, um die Dauer der Signalgeberzeit zu erhöhen, bis zu 10 Sekunden nachdem die Bewegung aufgehört hat.
SPEZIFIKATION
| Betriebsspannung | 12V dc |
| Stromverbrauch | 55mA |
| Betriebstemperatur | 5°C bis +40°C |
| Wetterschutz | IP30 (Nur für den Innenbereich) |
| Abmessungen | 85mm(W) x 65mm(H) x 20mm(D) |
| Verpackungsgewicht | 0.07Kg |
| Zulassungen | CE-Richtlinie 93/68/EEC EMC-Richtlinie 89/336/EEC, BS EN 50081-1: 1992, BS EN 50082-1: 1992 |
39c Churchill Way, Lomeshaye Ind. Est., Nelson, Lancs. BB9 6RT (UK)
Tel: 01282 695500
Fax: 01282 695511
Helpline 09066 191 133*
Email: sales@voltek.co.uk
Website: www.voltek.co.uk
