CIOKS 4 - Expander Kit Handbuch

Einleitung

Seit 1991 versorgt das dänische Unternehmen CIOKS Gitarren- und Bassisten mit zuverlässigen Netzteilen für Effektpedale. Nach mehr als einem Vierteljahrhundert hat CIOKS das Netzteil CIOKS 4 entwickelt, das Teil unserer Produktpalette professioneller Netzteile der Future Power Generation ist. Das CIOKS 4 wurde für den Einsatz mit bis zu vier Pedalen mit hohem Stromverbrauch (sowie anderen mit geringerem Stromverbrauch) und superflexiblen Eingangsleistungsoptionen konzipiert. Unser neues CIOKS 4 Netzteil ist eine ausgezeichnete Wahl für kleine Pedalboards oder als Erweiterung Ihrer bestehenden DC7-Einheit.

Merkmale

• Erweitern Sie Ihr CIOKS DC7 Netzteil mit 4 zusätzlichen isolierten Ausgängen
• Kleines und leichtes Standalone-Netzteil für ein kleines Pedalboard
• Verwenden Sie fast jedes DC- oder AC-Netzteil zur Stromversorgung des CIOKS 4, auch den 1-SPOT oder GigRig Generator
• Versorgen Sie das CIOKS 4 über eine USB C Quelle wie eine Powerbank
• Schlankes 1-Zoll-Profil (25,4 mm), nur 230 g (0,5 lb)
• Extrem rauscharm durch mehrstufige Filterung
• 4 isolierte DC-Ausgänge, je 6W (660mA bei 9V pro Ausgang)
• 4 wählbare Spannungen an jedem Ausgang (9, 12, 15 oder 18V)
• Individuelle Status-LED an jedem Ausgang und globale Status-LED
• Gesamte maximale Ausgangsleistung 24W
• Montagematerial für Pedaltrain- und Temple Audio-Boards enthalten
• Kompatibel mit CIOKS Mini GRIP für bohrungsfreie Pedaltrain-Montage
• 5 Flex-Kabel enthalten
• Entwickelt in Dänemark, montiert in Polen
• 5 Jahre weltweite Garantie

Übersicht

Links
Auf der linken Seite befinden sich die USB C und die nicht-polaren DC-Eingangsbuchsen sowie die vier RCA-Buchsen, die die Ausgänge 1-4 zur Stromversorgung von Pedalen sind.

Oben

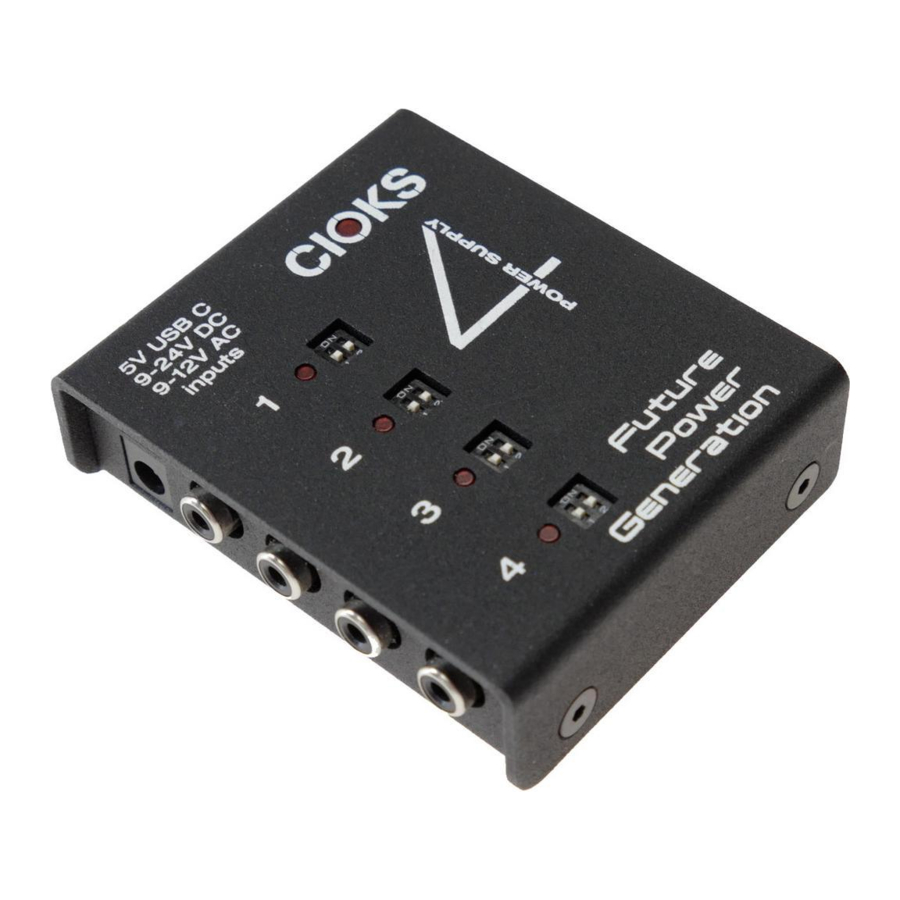

Das CIOKS-Logo hat eine rote LED in der Mitte des Buchstabens 'O', die als globale Statusanzeige fungiert. Für jeden Ausgang gibt es einen Spannungswahlschalter und eine erweiterte LED-Anzeige.

Vorderseite
Die beiden Löcher an der Vorderseite mit metrischen M4-Gewinden sind für die Verwendung mit der Mini GRIP Halterung (separat erhältlich) zur bohrungsfreien Montage an Pedaltrain-Boards vorgesehen.

Unterseite
Die vier abnehmbaren Gummifüße befinden sich an der Unterseite des Gehäuses. Auf derselben Fläche finden Sie 3 Löcher mit metrischen M4-Gewinden, die für die Montage des Netzteils an einem Pedalboard verwendet werden sollten.

Erste Schritte

Schließen Sie eine Versorgungsspannung an das CIOKS 4 Netzteil innerhalb des angegebenen Typs und Bereichs an. Stellen Sie die Ausgangsspannung an einem bestimmten Ausgang auf 9, 12, 15 oder 18V ein, je nach den Anforderungen des zu versorgenden Pedals. Verbinden Sie Ihr Pedal mit dem richtigen Flex-Kabeltyp mit diesem Ausgang. Wiederholen Sie diesen Vorgang mit Ihren restlichen Pedalen.

Erweiterte LED-Überwachungsfunktion

Jeder isolierte Ausgang verfügt über eine individuelle LED-Statusanzeige. Die Anzeige leuchtet im Normalbetrieb. Das LED-Licht wird schwächer, wenn Sie sich am Rande des Strom-mA-Limits für die am jeweiligen Ausgang gewählte Spannung bewegen. Wenn Sie einen Ausgang überlasten oder kurzschließen, erlischt die entsprechende LED-Anzeige. Die Lichtintensität der Status-LED ist höher, wenn die Ausgangsspannung auf einen Wert über 9V eingestellt ist, also 12, 15 oder 18V.

Globale Statusanzeige

Wenn das CIOKS 4 Netzteil über eine solide, ausreichend leistungsfähige Stromquelle versorgt wird und alles normal funktioniert, leuchtet die rote LED im Buchstaben 'O' des CIOKS-Logos. Wenn die das CIOKS 4 Netzteil versorgende Quelle zu schwach ist und die Spannung am Eingang des CIOKS 4 zu niedrig ist, erlischt die Anzeige.

Pedalboard-Montage

Allgemein

Die stabilste Methode ist die Verwendung der Bohrschablone, die dem Produktdatenblatt beiliegt, und das Bohren von zwei diagonal positionierten ø4,5mm oder ø5,0mm Löchern in das Pedalboard. Befestigen Sie das CIOKS 4 dann mit den beiden mitgelieferten Schrauben daran. Aufgrund des extrem flachen Profils und des geringen Gewichts des CIOKS 4 können Sie Dual-Lock-Band oder industriellen Klettverschluss verwenden, um es unter jedem Pedalboard zu befestigen. Für die Montage in einem Rack, Pedalboard oder einer anderen Struktur empfehlen wir generell die Verwendung von zwei der fünf M4-Gewindelöcher (3 an der Unterseite und 2 an der Vorderseite) und passenden metrischen M4-Schrauben. Denken Sie daran, das CIOKS 4 mit den verwendeten Schrauben nicht tiefer als 5 mm zu durchdringen.

Pedaltrain

Für Pedaltrain-Boards empfehlen wir eine einfache alternative Montage des CIOKS 4 mit der Mini GRIP Halterung, bei der kein Bohren erforderlich ist.

Temple Audio

Die drei M4-Gewindelöcher an der Unterseite des CIOKS 4 sind auf das Raster der Templeboards ausgerichtet und ermöglichen eine sehr einfache Montage auf oder unter jedem Temple Audio Pedalboard mit den mitgelieferten 2 Schrauben. Wir empfehlen die Verwendung der zwei diagonal positionierten Löcher. Wenn Sie einen Abstand zwischen der Oberfläche des Boards und dem CIOKS 4 schaffen möchten, um Platz für die Temple Audio Rändelschrauben zu lassen, sollten Sie einen Satz von drei 8mm Sechskant-Abstandshaltern mit passenden Schrauben (Bestell-Nr. 4HEX) besorgen und diese dann mit allen drei Gewindelöchern an der Unterseite des Netzteils verwenden.

Enthaltenes Zubehör

Flex-Kabel

CIOKS bietet eine große Auswahl an verschiedenen Flex-Kabeltypen zur Verbindung Ihrer Pedale mit dem Netzteil. Nachfolgend finden Sie eine Liste der im Lieferumfang enthaltenen Flex-Kabel:

• Standard Flex Typ 1 – schwarz mit 5,5/2,1mm Hohlstecker (innen negativ) x4
• 3-fach Daisy-Chain Flex Typ 1 – schwarz mit drei 5,5/2,1mm Hohlsteckern (innen negativ) x1

Das 3-fach Daisy-Chain Flex-Kabel sollte verwendet werden, wenn Sie drei Pedale mit derselben Spannung über nur einen Ausgang versorgen möchten. Für weitere Informationen zu allen CIOKS Flex-Kabeln werfen Sie bitte einen Blick in die beiliegende Flex-Kabel-Auswahlanleitung oder besuchen Sie die CIOKS-Website.

DC-Link-Kabel

Ein 50 cm langes DC Link-Kabel ist im Lieferumfang enthalten und sollte verwendet werden, um das CIOKS 4 Netzteil mit dem 24V DC Ausgang des CIOKS DC7 Netzteils zu verbinden. Sie können dieses Kabel auch verwenden, um das CIOKS 4 an eine andere kompatible 24V DC Quelle anzuschließen und zu versorgen.

Montagematerial

Wir haben das gesamte benötigte Montagematerial beigelegt, um das Netzteil auf oder unter einem Pedaltrain- oder Temple Audio-Pedalboard zu montieren. Sie können es natürlich auch an andere Arten von Pedalboards anbringen.

Ausgangsleistung des Geräts

Eine solide DC-Quelle von mindestens 17V DC ist erforderlich, um die volle Ausgangsleistung von 24W aus dem CIOKS 4 zu erhalten. Wenn eine niedrigere Spannung an die DC-Eingangsbuchse angelegt wird oder Sie das Gerät über eine USB-Quelle versorgen, ist seine Ausgangsleistung geringer als 24W. Die folgende Tabelle zeigt die maximale Ausgangsleistung des CIOKS 4, abhängig von der Art und Spannung der zur Versorgung verwendeten Stromquelle.

Stromversorgung des Geräts mit einer Powerbank oder einer anderen USB-Quelle

Wenn Sie das CIOKS 4 mit einer Powerbank, einem USB-Adapter oder einer anderen USB-Quelle betreiben möchten, müssen Sie ein Kabel mit einem USB-A-Stecker an einem Ende und einem USB-C-Stecker am anderen Ende verwenden, der in das CIOKS 4 gesteckt wird. Ein Kabel mit USB-C-Steckern an beiden Enden funktioniert nicht. Verwenden Sie vorzugsweise ein hochwertiges Ladekabel mit geringerem Widerstand, um Leistungsverluste im Kabel und in den Anschlüssen zu vermeiden. Powerbanks mit 3A Ausgangsstrom liefern die maximale Ausgangsleistung des CIOKS 4, wenn es über eine Powerbank betrieben wird. Das sind 9W Ausgangsleistung, was ca. 1000mA bei 9V DC für Ihre Pedale entspricht.

Versorgung verschiedener Pedaltypen

Jedes individuelle Rig ist anders. Wenn Sie Fragen zur Verwendung des CIOKS 4 Netzteils haben, senden Sie bitte Ihre detaillierten Fragen einschließlich der Stromanforderungen Ihrer spezifischen Pedale direkt an support@cioks.com.

Nicht enthaltenes Zubehör

CIOKS Mini GRIP
Die Mini GRIP Halterung ermöglicht eine einfache und bohrungsfreie Montage des CIOKS 4 Netzteils unter jedem Pedaltrain-Board, außer dem kleinsten Nano-Modell (Bestell-Nr. MGRIP).

Sechskant-Abstandshalter
Ein Satz von vier 8mm Sechskant-Abstandshaltern (nur 3 müssen verwendet werden), um einen Versatz und Platz für die Rändelschrauben zwischen dem Netzteil und einem Templeboard zu schaffen (Bestell-Nr. 4HEX).

Technische Spezifikationen

Lieferumfang

• CIOKS 4 Netzteil
• 5 Flex-Kabel
• 50cm DC-Link-Kabel
• Montagematerial (2 Schrauben und ein Innensechskantschlüssel)
• Produktdatenblatt (Bohrschablone)
• Auswahlanleitung für Flex- und DC-Link-Kabel
• Aufkleber (Blatt mit 4 Stück)
• Handbuch

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

CIOKS 4 - Expander Kit Handbuch herunterladen
