YEEUU S1 - Smart Lock Kurzanleitung

Produktzubehör

Vorderteil

Hinterteil

Vierkantstange 80 mm
Vierkantstange 100 mm

Hintere Zierabdeckung

Vierkantstangenfeder

Blende x2

Vordere Abdeckung

Hintere Abdeckung

Griffschraube x4
M4*8

Verbindungsstangenbolzen x3

Bambusschraube x3
M4*8

Schraubendreher

Verriegelung mit Aushebelschutz

Klemmplatte

Selbstschneidende Schraube x4
M4*20

Türkarte x3

Schlüssel x3

Batterie x3

Vordere Schlosskernabdeckung

Hintere Schlosskernabdeckung

Hilfsring

Installationsanleitung

Installationsschritte

1. Vorbereitung des Türlochs
   1. Nachdem Sie bestätigt haben, dass sowohl die Außen- als auch die Innenseite der Tür des Originalschlosses sowohl obere als auch untere Platten aufweisen, entfernen Sie den ursprünglichen Fallenriegel-Schlosskörper.
      PS: Nach der Installation hat der Riegel in Bild eins keine weitere Funktion mehr; Sie können wählen, ob Sie ihn mit den vorderen und hinteren Zierabdeckungen abdecken möchten oder nicht.

   2. Stellen Sie sicher, dass die Türstärke und die Größe des Türlochs den folgenden Parametern entsprechen.

2. Platte installieren
   Dieser Schritt ist nur für neue Türen oder Türen, die neu installiert werden müssen.
   (PS: Die Richtung der Zwickelplatte sollte zur Schräge der Schlossfalle zeigen.)

3. Vorderen Griff montieren
   Vordere Abdeckung montieren: den Bolzen an der vorderen Abdeckung befestigen und mit der Griffschraube M4 * 8 festziehen;

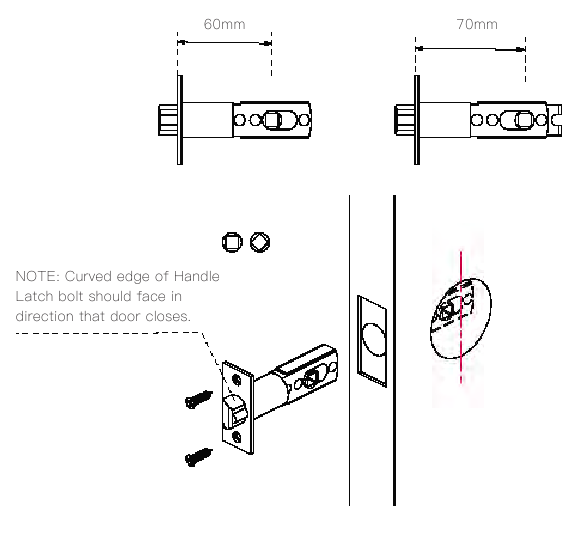

4. Schlosskörper installieren

5. Vorderen Griff anbringen
   1. Richten Sie die Schraube des vorderen Griffs mit dem runden Loch am Schlosskörper aus und montieren Sie ihn an der Tür.
      (Beachten Sie, dass die Fingerabdruckseite nach oben zeigt; wählen Sie, ob Sie die vordere Blende entsprechend der Größe des Türlochs verwenden möchten.)

   2. Hintere Blende installieren
      (Kürzen Sie die Bambusschrauben entsprechend der Türstärke; beachten Sie, dass die Länge der Schraube weniger als 10 mm der Tür betragen sollte. Wählen Sie, ob Sie die hintere Blende entsprechend der Größe der Tür verwenden möchten; der Bolzen sollte nach außen zeigen.)

   3. Vierkantstange installieren und testen
      Wählen Sie die Vierkantstange, die in das Vierkantloch des vorderen Griffs eingeführt wird, setzen Sie den Hilfsring auf und prüfen Sie, ob sich die Vierkantstange flexibel dreht.

6. Installation des hinteren Griffs
   1. Setzen Sie die Vierkantstangenfeder in das mittlere Loch des hinteren Griffs ein

   2. Entfernen Sie die Abdeckung des Schlossknaufs am hinteren Griff und befestigen Sie den hinteren Griff mit Schrauben an der Tür

   3. Wählen Sie die Abdeckung des Schlossknaufs oder die hintere Zierabdeckung für die Installation entsprechend den Anforderungen.

7. Batterie installieren
   1. Entfernen Sie die Batterieabdeckung, legen Sie drei AAA-Batterien ein und ziehen Sie die Schrauben nach dem Anbringen der Batterieabdeckung fest
   2. Abdeckung anbringen

8. Vordere und hintere Zierabdeckung installieren
   PS: Je nach Bedarf.
   1. Vordere Zierabdeckung montieren
   2. Kürzen Sie die Bambusschrauben entsprechend der Türstärke; beachten Sie, dass die Länge der Schraube weniger als 10 mm der Tür betragen sollte.
   3. Hintere Zierabdeckung montieren.

9. Funktionstest
   Entfernen Sie die Abdeckung, stecken Sie den Schlüssel ein und drehen Sie ihn um 90 Grad. Versuchen Sie dann nacheinander den vorderen und hinteren Griff und prüfen Sie die Bewegung der Schlossfalle. Sollte die Funktion nicht reibungslos sein, überprüfen Sie bitte alle Installationsschritte erneut.

   Herzlichen Glückwunsch, Sie haben das Yeeuu Smart Lock erfolgreich installiert!

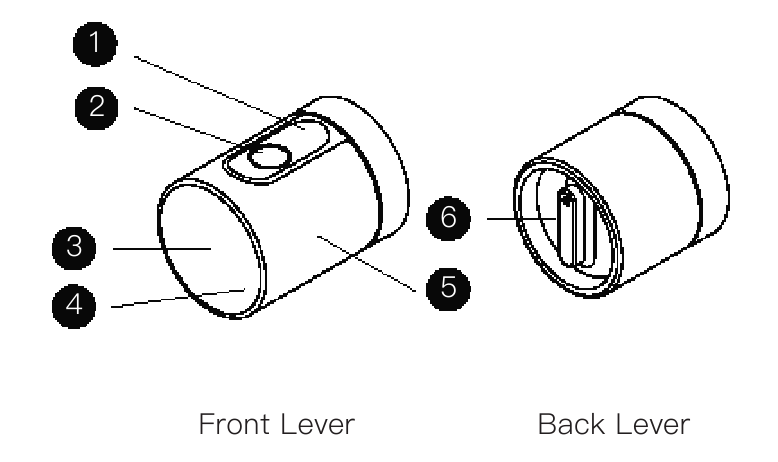

Schlossansicht

1. Bereich zur Identifizierung der Türkarte
2. Bereich zur Fingerabdruck-Identifizierung
3. Bereich für Schlüsselentriegelung
4. Passwortbereich
5. Batteriefach
6. Verriegelungsknauf

Grundlegende Parameter

Türöffnungsmethode: Fingerabdruck, Karte, Passwort, APP, mechanischer Schlüssel

Speicherkapazität: 100 Stück Türkarten + Fingerabdrücke + Passwörter

Betriebsspannung: 3 AAA Alkali-Trockenbatterien

Batterielebensdauer: Bis zu 1 Jahr (10 Entriegelungen pro Tag)

Betriebstemperatur: -20°C ~ 70°C

Betriebsfeuchtigkeit: 40%RH ~ 80%RH

Montagekategorie A: Einfachfalle

Türstärke: 30mm-80mm

Türvorbereitung: 54mm Durchmesser Bohrung an der Oberfläche & 25mm Durchmesser Riegelloch

Tägliche Wartung

• Installationsumgebung: Erfordert mindestens eine Überdachung; das Schloss sollte nicht vollständig im Freien exponiert sein.
• Bitte kratzen Sie nicht mit einem scharfen Gegenstand über den Fingerabdruck-Identifikationsbereich.
• Bitte tauschen Sie alle drei Batterien gleichzeitig aus; mischen Sie keine neuen Batterien mit alten.
• Der mechanische Schlüssel dient der Notöffnung der Tür; bewahren Sie bitte mindestens einen mechanischen Schlüssel an einem sicheren Ort außerhalb des Hauses auf (z.B. Büro, Elternhaus).
• Bitte passen Sie die Tür oder den Türrahmen rechtzeitig an, wenn sie sich verformen, da sonst der Riegel nicht reibungslos in die Bohrung des Türrahmens gleiten kann.

Anweisungen

Hinweis: Bitte legen Sie vor Gebrauch 3 AAA Alkali-Trockenbatterien ein.

APP herunterladen:
Melden Sie sich im AppStore/GooglePlay an, suchen Sie nach "YEEUU" und laden Sie die APP herunter.

Gerät hinzufügen:
Registrieren Sie sich und melden Sie sich im "YEEUU"-Konto an; klicken Sie auf "Add Device" (Gerät hinzufügen) oder auf das Symbol "+" in der oberen rechten Ecke auf der "Home page" (Startseite); wählen Sie "Auto Scan" (Automatische Suche) um die Suche zu starten; nachdem das Gerät gefunden wurde, klicken Sie auf "next" (Weiter), um das hinzuzufügende Schloss zu verbinden.

Fingerabdruck zum Öffnen der Tür hinzufügen/verwenden (für Fingerabdruck-Version):
Melden Sie sich in der "YEEUU" APP an; wählen Sie das Gerät aus und rufen Sie die "Settings" (Einstellungen)-Seite auf; klicken Sie auf "Fingerprint Management" (Fingerabdruckverwaltung), um die Seite zu öffnen; klicken Sie auf "Add Fingerprint" (Fingerabdruck hinzufügen) in der oberen rechten Ecke und legen Sie den Finger zur Registrierung auf den Fingerabdruck-Identifikationsbereich.

Türkarte zum Öffnen der Tür hinzufügen/verwenden:
Melden Sie sich in der "YEEUU" APP an; wählen Sie das Gerät aus und rufen Sie die "Settings" (Einstellungen)-Seite auf; klicken Sie auf "Door Card Management" (Türkartenverwaltung), um die Seite zu öffnen; klicken Sie auf "Add Door Card" (Türkarte hinzufügen) in der oberen rechten Ecke und legen Sie dann die Türkarte zur Registrierung auf den Karten-Identifikationsbereich.

Passwort hinzufügen:
Melden Sie sich in der "YEEUU" APP an; wählen Sie das Gerät aus und rufen Sie die "Settings" (Einstellungen)-Seite auf; klicken Sie auf "Password Management" (Passwortverwaltung), um die Seite zu öffnen; klicken Sie auf "Add Password" (Passwort hinzufügen), um das Passwort festzulegen; Bitte beachten Sie, dass das ursprüngliche Gerätepasswort "123456" lautet.

APP zum Öffnen der Tür verwenden:
Melden Sie sich in der "YEEUU" APP an; wählen Sie die Seite für das einzugebende Gerät aus, klicken Sie auf das Symbol in der Seitenmitte, nachdem Ihre APP mit dem Schloss verbunden ist; drehen Sie den Griff, um die Tür zu öffnen, wenn das grüne Licht blinkt.

Aufzeichnungen anzeigen:
Melden Sie sich in der "YEEUU" APP an; wählen Sie die Seite für das einzugebende Gerät aus; nachdem Ihre APP mit dem Schloss verbunden ist, klicken Sie auf "Opening Record/Alarm" (Öffnungs-/Alarmaufzeichnungen), um die Seite zur Anzeige der Öffnungs-/Alarmaufzeichnungen aufzurufen.

Türschloss entkoppeln:
Türschloss entkoppeln: Der Button "[Remove Device]" (Gerät entfernen) erscheint, wenn ein Nicht-Administrator-Benutzer die oben genannten Operationen durchführt; klicken Sie darauf und folgen Sie der Aufforderung zum Entkoppeln.

Niederspannungsalarm:
Gelbes Licht blinkt 2 Mal.

Vorgang fehlgeschlagen:
Rotes Licht blinkt 2 Mal, summt 2 Mal.

Fehlerhaftes Schloss:
Rotes Licht blinkt 5 Mal.

Häufig gestellte Fragen

Öffnen der Tür per Mobiltelefon schlägt fehl.
Überprüfen Sie, ob die Batterien richtig eingelegt sind und funktionieren; Überprüfen Sie den Netzwerkstatus des Mobiltelefons und wiederholen Sie den Vorgang; Entfernen Sie die Batterien und legen Sie sie erneut ein.

Öffnen der Tür per Karte schlägt fehl.
Überprüfen Sie, ob die Batterien richtig eingelegt sind und funktionieren; Bestätigen Sie, ob die Karte hinzugefügt wurde; Entfernen Sie die Batterien und legen Sie sie erneut ein.

Öffnen der Tür per Fingerabdruck schlägt fehl.
Überprüfen Sie, ob die Batterien richtig eingelegt sind und funktionieren; Bestätigen Sie, ob der Fingerabdruck hinzugefügt wurde; Entfernen Sie die Batterien und legen Sie sie erneut ein; Stellen Sie sicher, dass der Finger trocken ist.

Gelbes Licht blinkt beim Öffnen der Tür.
Geringe Leistung, bitte tauschen Sie rechtzeitig 3 AAA Alkali-Trockenbatterien aus.

Rotes Licht blinkt 5 Mal beim Öffnen der Tür.
Fehler im Schloss, versuchen Sie, die Tür 1 Minute später per Fingerabdruck/- Türkarte/Passwort zu entriegeln, oder verwenden Sie die APP, um sie zu entriegeln.

Keine Reaktion beim Öffnen der Tür.
Bitte überprüfen Sie, ob die Batterien locker sind; Sollten die Batterien leer sein, tauschen Sie die Batterien bitte aus.

Login/Registrierung kann nicht normal durchgeführt werden.
Bitte überprüfen Sie, ob das Netzwerk ordnungsgemäß funktioniert.
