Conlux MCM5 - Touch Terminal Installationshandbuch

SCHNITTSTELLE

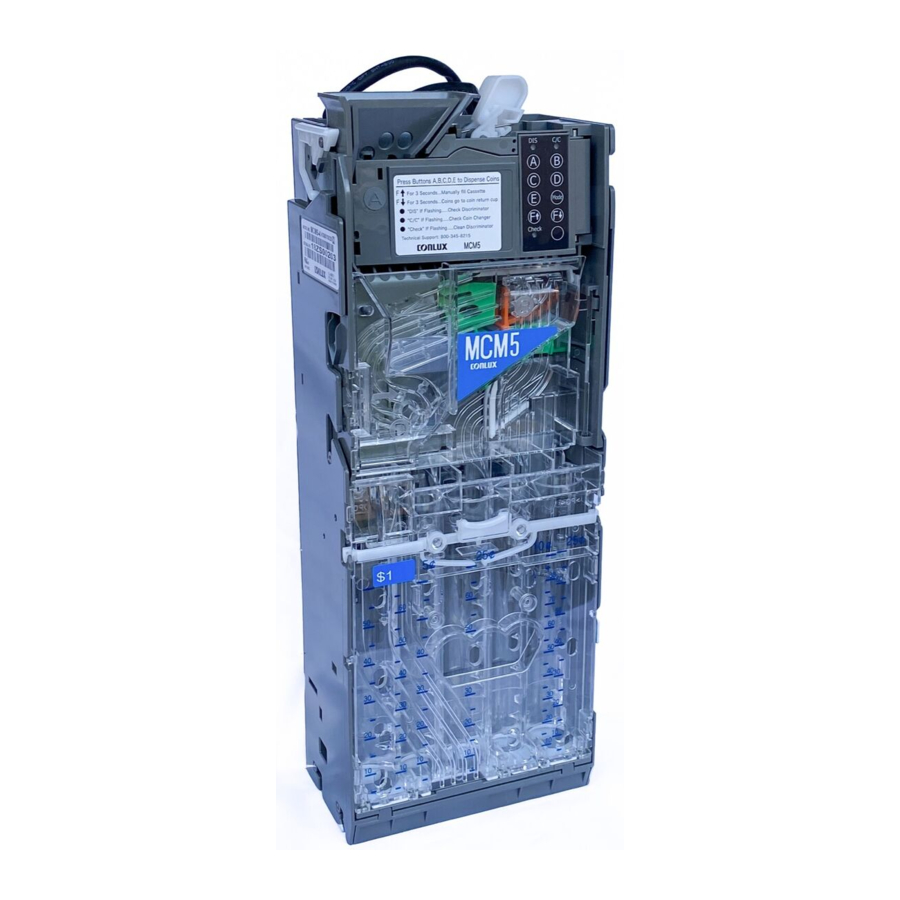

Der Münzwechsler MEI Conlux MCM5 funktioniert in Automaten, die die MDB-Schnittstelle* unterstützen.

Die Betriebsspannung eines MEI Conlux Münzmechanismus ist auf dem Etikett jedes Produkts angegeben. Das Etikett befindet sich auf der linken Seite des Münzmechanismus.

Gewicht: 3.5 lbs.
Nennbetriebsspannung: 34 V Gleichstrom 12 W
0.92 A bei DC34V Spitze
Konformität: UL-Standard, FCC-Standard

X = Oktober
Y = November
Z = Dezember
Ignorieren Sie den Rest der Zahlen

Dies ist der QR-Code für www.meigroup.com.

VOR DEM BEGINN

• Entfernen Sie den Münzmechanismus aus der Verpackung. Überprüfen Sie das Gerät auf physische Schäden.

Sie benötigen diese Werkzeuge:

Kreuzschlitzschraubendreher
Kabelbinder
Seitenschneider
Selbstklebende Kabelbinderhalterungen

• Schalten Sie die Stromversorgung des Verkaufsautomaten AUS.
• Heben Sie den weißen Hebel oben links am Münzmechanismus an und kippen Sie die Diskriminatorbaugruppe nach vorne.

• Nach dem Öffnen sind die Befestigungslöcher zugänglich. Hängen Sie den Münzmechanismus an die Befestigungsbolzen/-schrauben und stellen Sie sicher, dass der Münzmechanismus auf allen drei Bolzen/-schrauben vertikal und ohne Neigung montiert ist.
• Ziehen Sie die Schrauben fest (falls erforderlich),
  Überprüfen / Stellen Sie die DIP-Schalter ein.
  Schließen und verriegeln Sie die Diskriminatorbaugruppe.


WÄHRUNGSSCHALTER

(Befindet sich auf der Rückseite der Diskriminatoreinheit.)

AUSRICHTUNG

Nachdem der Münzmechanismus installiert ist, überprüfen Sie, ob ein kleiner Spalt (2 mm) zwischen dem Rückgabehebel des Verkaufsautomaten und dem Annahmeschleusenhebel des Münzmechanismus vorhanden ist.

Stellen Sie sicher, dass beim Drücken des Münzrückgabehebels an der Automatentür der Annahmeschleusenhebel am Münzmechanismus vollständig eingedrückt wird und dann reibungslos zurückkehrt, ohne die Schleuse offen zu halten.

Überprüfen Sie die Ausrichtung des Münzeinwurfschachts und des Kassenschachts. Werfen Sie einige Münzen ein, um zu prüfen, ob sie korrekt in den Münzmechanismus gelangen und in den Rückgabebecher fallen. Stellen Sie sicher, dass der Münzschacht nicht auf der Annahmeschleuse aufliegt oder diese öffnet.

Die meisten Automaten ermöglichen es Ihnen, den Rückgabehebel, den Münzschacht und den Rückgabebecher an den Münzmechanismus anzupassen. Richten Sie alles aus, passen Sie es an und testen Sie es bei Bedarf, um sicherzustellen, dass die Münzen ordnungsgemäß weitergeleitet werden, bevor Sie mit diesen Anweisungen fortfahren.

ANSCHLUSS

Falls der Verkaufsautomat einen Banknotenprüfer besitzt, verbinden Sie den MDB-Kabelbaum des Münzmechanismus mit dem „Y“-Stecker des Banknotenprüfers. Falls kein Banknotenprüfer vorhanden ist, verbinden Sie den Kabelbaum des Münzmechanismus mit dem Kabelbaum, der von der Steuerplatine des Verkaufsautomaten kommt.

Verstauen Sie überschüssige Kabellänge im Automaten. Stellen Sie sicher, dass kein Kabelbaum eingeklemmt oder verfangen wird, wenn der Münzrückgabehebel gedrückt oder die Tür des Verkaufsautomaten geschlossen wird.

Jetzt können Sie die Stromversorgung des Verkaufsautomaten einschalten.

MÜNZKASSETTE

Der Münzmechanismus kann mit einer von zwei Kassettenkonfigurationen sowohl für die USA als auch für Kanada bestellt werden. Die USA und Kanada verwenden dieselben Kassetten.

• Entfernen Sie die Kassette, indem Sie mit dem Daumen die weiße Verriegelung niederdrücken und die Kassette wie abgebildet nach vorne kippen und nach oben heben.

  Der Kassettentyp wird vom Münzmechanismus automatisch erkannt.

BESTÜCKUNG DER MÜNZKASSETTE

Sie können die Münzkassette mit einer dieser beiden Techniken bestücken:

Bestücken durch Entnehmen der Kassette

1. Entfernen Sie die Kassette. Legen Sie sie mit der Vorderseite nach unten auf eine feste Oberfläche. Öffnen Sie die Rückseite, indem Sie die beiden Laschen zusammendrücken und sie am Scharnier aufhebeln. Abb. 1.

2. Es wird empfohlen, jedes Rohr (Nickel, Dime, Quarter und Dollar), falls vorhanden, mit mindestens 15 Münzen zu füllen. Jedes Rohr fasst 2 Münzrollen.
   Hinweis: Stellen Sie sicher, dass die Münzen in die richtigen Rohre eingelegt werden. Füllen Sie nicht über die MAX FILL-Linie. Abb. 2


DIAGNOSE-LEDs

Der Fehlerstatus wird an die Hauptsteuerung gemeldet, und die LEDs blinken wie folgt:

• "DIS" (DIS): Fehler des Diskriminators (Oberer Teil des Gehäuses)
• "C/C" (C/C): Fehler des Münzwechslers (Unterer Teil des Gehäuses)


DIS	C/C	Prüfleuchte	Status
			Bereit
			Diskriminator auf FEHLER prüfen
			Münzwechsler auf FEHLER prüfen
			Diskriminator prüfen und REINIGEN
AUS	EIN	BLINKT	Drücken Sie die unmarkierte Taste, um
			die Prüfleuchte zurückzusetzen

TOKEN ANLERNEN

Der Conlux MCM5 akzeptiert Wertmarken, wenn der Token DIP-Schalter auf die Position EIN gestellt wird. Der Token-Anlernmodus wird durch gleichzeitiges Drücken der Tasten Mode und B für länger als 2 Sekunden aktiviert. Wenn dieser Modus aktiviert ist, blinkt die C/C-LED schnell. Der Benutzer sollte dann 10 Wertmarken mit mindestens 1 Sekunde Abstand zwischen den Wertmarken einwerfen.

Der Modus endet automatisch nach dem Einwurf der 10. Wertmarke. Bei Erfolg leuchtet die C/C-LED durchgehend.

Anmerkung 1: Wenn der untere Sensor Münzen erkennt, dann sind Münzen bis mindestens zur Leerstandsmenge vorhanden.
Anmerkung 2: Wenn die Münzen den oberen Sensor erreichen, gilt die Röhre als voll.

Werkseitige FLOAT/PAR-Einstellungen

So stellen Sie die Benutzer-Float/Par-Programmierung manuell ein

Der Benutzer muss die aktuelle Kassette leeren.

1. Der DIP-Schalter sollte je nachdem, welcher Wert neu programmiert werden soll, auf Float High (EIN) oder Float Low (AUS) eingestellt werden.
2. Drücken Sie die Tasten Mode (Modus) und C gleichzeitig. Wenn einer der Füllstandsensoren bedeckt ist, blinkt die C/C-LED 5 Sekunden lang langsam und der Wechsler kehrt in seinen normalen Betriebsmodus zurück. Wenn alle Füllstandsensoren unbedeckt sind, blinkt die C/C-LED schnell und der nächste Schritt kann durchgeführt werden.
3. Der Benutzer führt Münzen durch den Münztrichter ein, bis der erforderliche Float-Stand erreicht ist. Die folgenden Bedingungen gelten:
   • Nicht erkannte Münzen werden zurückgewiesen.
   • Wenn die Kassette Münzröhren gleichen Werts enthält, werden die Münzen abwechselnd zu jeder Röhre geleitet.
   • Der Modus wird automatisch beendet, wenn innerhalb von 2 Minuten keine Münzen eingeworfen werden.
   • Münzen werden im MDB-Protokoll als "Manual Fill" (Manuelle Befüllung) gemeldet.
   • Der Modus kann jederzeit ohne Speicherung von Daten verlassen werden, indem die Taste Mode (Modus) 2 Sekunden oder länger gedrückt wird.
   • Die Kassette kann jederzeit entfernt und wieder eingesetzt werden, ohne die aktuellen Röhrenstände zu beeinflussen.
   • Wenn die Kassette den entsprechenden Füllstand erreicht hat, sollte der Benutzer die Tasten Mode (Modus) und C gleichzeitig drücken, um die Röhrenstände zu speichern.
4. Um die Float-Stände auf die werkseitig voreingestellten Werte zurückzusetzen, sollte der Float / Par Programmierungsmodus wie oben beschrieben durch gleichzeitiges Drücken der Tasten Mode (Modus) und C aufgerufen werden. Wenn die C/C-LED schnell blinkt, sollte der Benutzer die Taste F↓ (F abwärts) und die Taste F↑ (F aufwärts) gleichzeitig drücken.

MEI
1301 Wilson Drive
West Chester, PA 19380
Technischer Support 1(800)345-8172
Kundensupport 1(800)345-8215
http://www.meigroup.com
