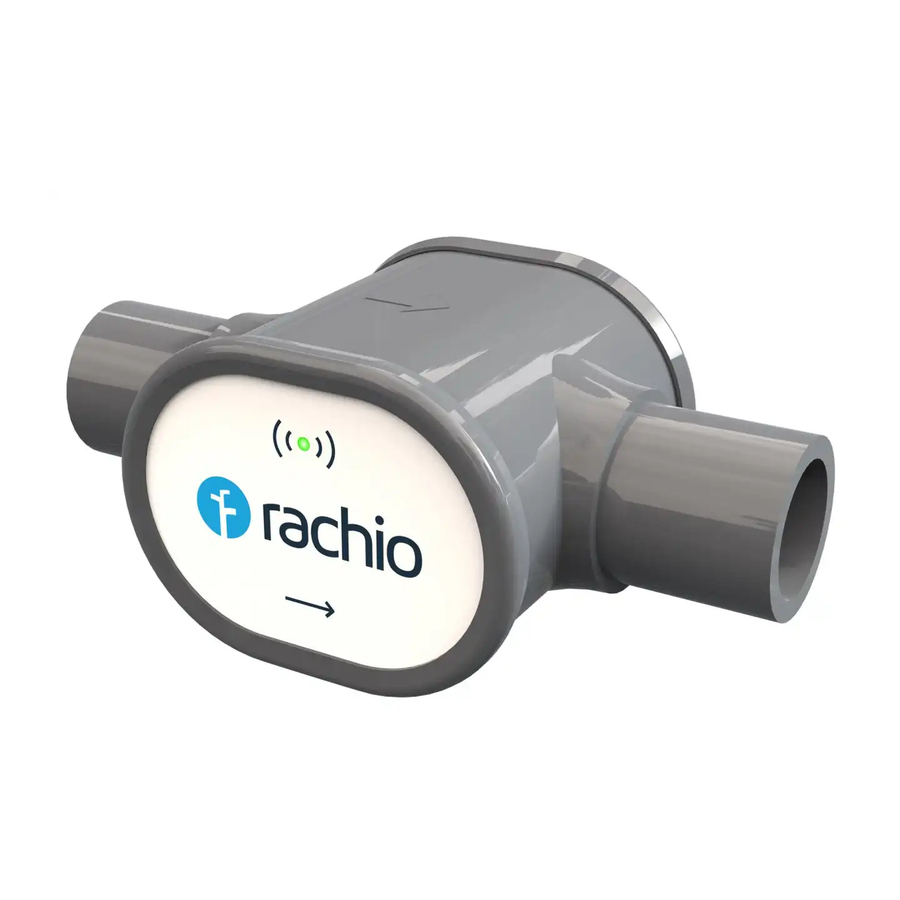

Rachio Wireless Flow Meter Kurzanleitung

Lieferumfang

Was Sie benötigen

Die Installationsanleitung ist nur für die Verwendung mit empfohlenen Armaturen vorgesehen. Besuchen Sie rachio.com/flow für eine Liste der benötigten Werkzeuge, hilfreiche Videos, FAQs und mehr.

• Empfohlene Armaturen
• Empfohlener manueller Rohrschneider
• Schleifpapier oder Entgratwerkzeug
• Permanentmarker mit feiner Spitze
• Zollstock
• Kreuzschlitzschraubendreher
• Smartphone oder Tablet

Bevor Sie beginnen

Bevor Rohre geschnitten werden, stellen Sie sicher, dass Ihr System die Installationsanforderungen erfüllt:

• Der Installationsort muss sich innerhalb von 300 Feet eines installierten Rachio 3 Smart Sprinkler Controllers befinden.
• Der Rückflussverhinderer und der Installationsbereich müssen oberirdisch sein (empfohlen).
  Die unterirdische Installation erfordert zusätzliche Schritte, die in diesem Handbuch nicht enthalten sind. Für weitere Informationen besuchen Sie rachio.com/flow-underground.
• Das Flow Meter ist nicht für Trinkwasser ausgelegt und muss nach dem Rückflussverhinderer installiert werden.
• Das System muss über ein ¾ Zoll oder 1 Zoll Rohr aus Kupfer, PVC, PEX oder SDR9 Poly verfügen.
  Für 1 Zoll PVC-Rohr, 1 Zoll Kupfer- oder Poly-Rohr und ¾ Zoll PVC-Rohr benötigen Sie 14 Zoll gerades Rohr zwischen dem Rückflussverhinderer und dem Ventilgehäuse.
  Für ¾ Zoll Kupfer- oder Poly-Rohr benötigen Sie 16 Zoll gerades Rohr zwischen dem Rückflussverhinderer und dem Ventilgehäuse.
• Wenn Sie mehr als einen Rachio 3 Controller oder mehr als einen Rückflussverhinderer haben, besuchen Sie rachio.com/flow-advanced.

Die Verwendung von Installationsmethoden, die nicht in diesem Handbuch empfohlen werden, könnte das Wireless Flow Meter beschädigen oder die Garantie ungültig machen.

Das Einführen der Finger in das Flow Meter oder die Armaturen kann die Ausrüstung beschädigen oder zu Personenschäden führen.

Einmal angebracht, können Armaturen nicht vom Flow Meter entfernt werden, aber mit Hilfe von Armaturenentfernern vom Rohr entfernt werden.

Die Verwendung von Klebstoff jeglicher Art könnte das Rachio Flow Meter beschädigen.

Benötigen Sie Hilfe?

Besuchen Sie unser Hilfe-Center.
support.rachio.com

Rufen Sie uns an.
1 (855) 300 3569

Wenn Sie einen der Installationsschritte nicht abschließen können, empfehlen wir eine professionelle Installation.
Um einen Rachio Pro zu finden, gehen Sie zu rachio.com/flow-install

SCHRITT 1: Flow Meter koppeln.

1. Bringen Sie das Wireless Flow Meter zum Rückflussverhinderer, wo es installiert werden soll.
2. Legen Sie die Batterien erst in das Flow Meter ein, wenn Sie dazu aufgefordert werden.
3. Öffnen Sie die Rachio App. Wählen Sie auf der Registerkarte "More" (Mehr) die Option "Accessories" (Zubehör) und fügen Sie dann das Rachio Wireless Flow Meter hinzu. Sie werden durch den Kopplungsprozess geführt und anschließend aufgefordert, die Installation fortzusetzen.

SCHRITT 2: Wasser abstellen.

1. Stellen Sie das Wasser zum Bewässerungssystem am Rückflussverhinderer oder am Hauptabsperrventil ab.
2. Entleeren Sie das System, indem Sie eine beliebige Zone eine Minute lang über die "Quick Run" (Schnellstart)-Funktion in der Rachio App laufen lassen.

SCHRITT 3: Armaturen anschließen

Drücken Sie das Flow Meter und die Armaturen fest zusammen, indem Sie die Armaturen drehen, bis sie bündig oder nahezu bündig mit dem Flow Meter abschließen.

SCHRITT 4: Ihre Maße ermitteln

Verwenden Sie die Tabelle auf der nächsten Seite, um die Größe und das Material Ihres Systems zu ermitteln. Beachten Sie die entsprechenden Rohrschneideanweisungen auf den folgenden Seiten, um die Rohre zum Schneiden vorzubereiten.

Genauigkeit ist hier wichtig!
Zweimal messen, einmal schneiden.

Wenn Sie nicht die von Rachio empfohlenen Armaturen verwenden, nutzen Sie bitte die Spezifikationen Ihrer Armaturen, um die Installation abzuschließen.

Für Kupfer- oder Poly-Rohr

Anleitung zum Schneiden von ¾ Zoll Kupfer- oder Poly-Rohr

1. Identifizieren Sie 16 Zoll gerades Rohr zwischen dem Rückflussverhinderer und dem Ventilgehäuse.
2. Markieren Sie 6 Zoll nach dem Rückflussverhinderer; dies wird der obere Schnitt (rote Linie).
3. Markieren Sie 8½ Zoll nach der ersten Markierung; dies wird der untere Schnitt (rote Linie).
4. Setzen Sie ein kleines X neben die ersten beiden Markierungen.
5. Markieren Sie 1⅛ Zoll über der oberen Markierung, um die Einstecktiefe anzuzeigen (weiße Linie).
6. Markieren Sie 1⅛ Zoll unter der unteren Markierung, um die Einstecktiefe anzuzeigen (weiße Linie).

Die untere Armatur kann bei Bedarf bis zu 2 Zoll tief vergraben werden.

Anleitung zum Schneiden von 1 Zoll Kupfer- oder Poly-Rohr

1. Identifizieren Sie 14 Zoll gerades Rohr zwischen dem Rückflussverhinderer und dem Ventilgehäuse.
2. Markieren Sie 6 Zoll nach dem Rückflussverhinderer; dies wird der obere Schnitt (rote Linie).
3. Markieren Sie 6¼ Zoll nach der ersten Markierung; dies wird der untere Schnitt (rote Linie).
4. Setzen Sie ein kleines X neben die ersten beiden Markierungen.
5. Markieren Sie 1 ⅛ Zoll über der oberen Markierung, um die Einstecktiefe anzuzeigen (weiße Linie).
6. Markieren Sie 1 ⅛ Zoll unter der unteren Markierung, um die Einstecktiefe anzuzeigen (weiße Linie).

Die untere Armatur kann bei Bedarf bis zu 1 Zoll tief vergraben werden.

Für PVC- oder PEX-Rohr

Anleitung zum Schneiden von ¾ Zoll und 1 Zoll PVC- oder PEX-Rohr

1. Identifizieren Sie 14 Zoll gerades Rohr zwischen dem Rückflussverhinderer und dem Ventilgehäuse.
2. Markieren Sie 6 Zoll nach dem Rückflussverhinderer; dies wird der obere Schnitt (rote Linie).
3. Markieren Sie 6½ Zoll nach der ersten Markierung; dies wird der untere Schnitt (rote Linie).
4. Setzen Sie ein kleines X neben die ersten beiden Markierungen.
5. Markieren Sie 1 Zoll über der oberen Markierung, um die Einstecktiefe anzuzeigen (weiße Linie).
6. Markieren Sie 1 Zoll unter der unteren Markierung, um die

Die untere Armatur kann bei Bedarf bis zu 1 Zoll tief vergraben werden.

SCHRITT 5: Rohr schneiden und reinigen.

1. Führen Sie einen sauberen, geraden Schnitt an den beiden innersten Markierungen (gekennzeichnet mit X) durch.
   Zuerst, schneiden Sie die obere innerste Markierung.
   Als Nächstes, schneiden Sie die untere innerste Markierung.
   Schneiden Sie das Rohr nicht an den äußeren Einsteckmarkierungen.
2. Verwenden Sie das Entgratwerkzeug oder Schleifpapier, um raue Kanten und Ablagerungen innerhalb und außerhalb des Rohrs zu entfernen.

SCHRITT 6: Flow Meter installieren

1. Installieren Sie das Flow Meter so, dass die Pfeile an der Seite und Vorderseite des Flow Meters mit der Richtung des Wasserflusses übereinstimmen.
   (Das Wasser fließt zum Ventilgehäuse.)
2. Drücken Sie das Flow Meter, die Armaturen und das Rohr fest zusammen, während Sie die Armaturen bis zu den Einsteckmarkierungen (weiße Linien) drehen.
3. Alle von Rachio empfohlenen Armaturen sind um 360˚ drehbar, was eine einfache Richtungseinstellung des Flow Meters nach der Installation ermöglicht.

SCHRITT 7: Wasser einschalten

1. Schalten Sie das Wasser wieder ein.
2. rachio.com/flow-leak Überprüfen Sie den Installationsort auf Lecks. Wenn ein Leck vorhanden ist, stellen Sie das Wasser ab und stellen Sie sicher, dass die Armaturen bis zum Gehäuse des Flow Meters und den Einsteckmarkierungen geschoben sind. Wenn das Leck nicht behoben werden kann, besuchen Sie rachio.com/flow-leak.

Herzlichen Glückwunsch, Sie haben es geschafft!

Ihr Flow Meter meldet nun den tatsächlichen Wasserverbrauch.

Um die Leckerkennung in Echtzeit zu aktivieren, kalibrieren Sie das Rachio Wireless Flow Meter. Wählen Sie auf der Registerkarte "More" (Mehr) der App "Accessories" (Zubehör) und wählen Sie dann das Rachio Wireless Flow Meter aus. Befolgen Sie die Anweisungen in der App zur Kalibrierung.

Überprüfen Sie Ihre E-Mails auf Tipps zur Überwachung des Wasserdurchflusses und zur Leckerkennung mit Ihrem Rachio Wireless Flow Meter.
