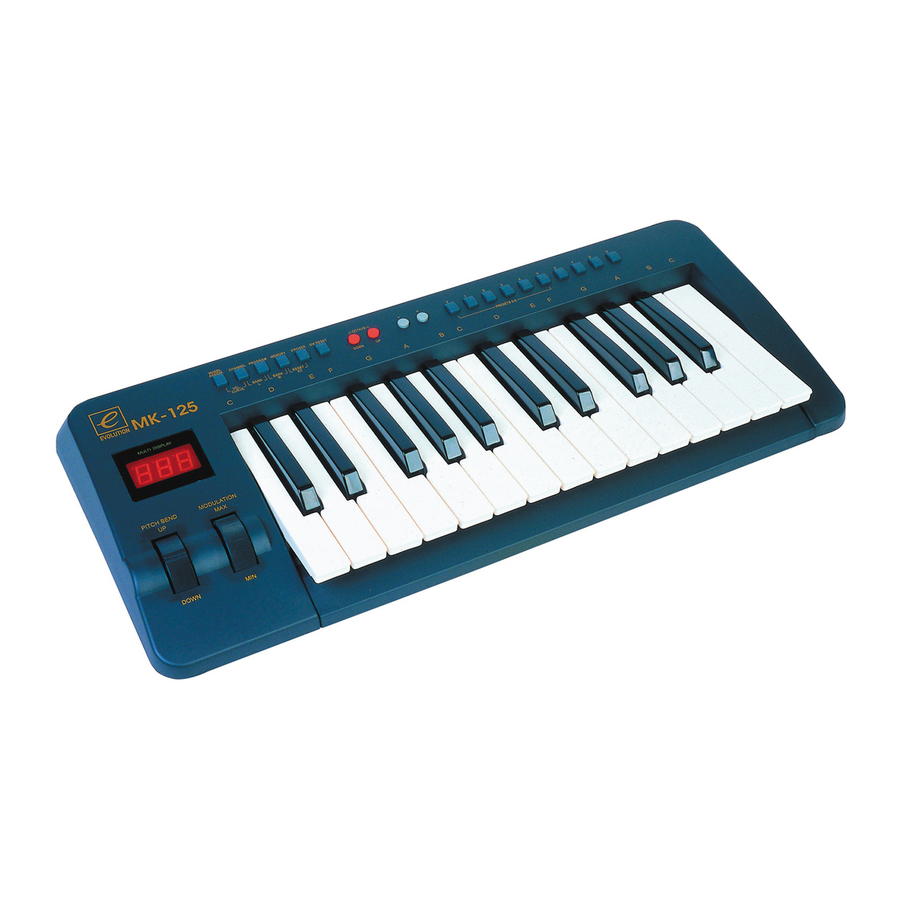

Evolution MK-125 - MIDI-Keyboard-Handbuch

STROMVERSORGUNG

1. Gleichstromversorgung - Batterien (nicht enthalten)
   Dieses Gerät wird mit 6 „AA“- (R-6) Batterien betrieben. Schwache Batterien führen zu einer schlechten Leistung. Wenn die Stromversorgung schwächer wird, ersetzen Sie die verbrauchten Batterien wie folgt:
   1. Entfernen Sie die Batteriefachabdeckung und nehmen Sie die Batterien heraus.
   2. Legen Sie neue Batterien ein und achten Sie auf die richtige Polarität.

      Mischen Sie keine alten und neuen Batterien
      Mischen Sie keine Alkali-, Standard- (Kohle-Zink) oder wiederaufladbaren (Nickel-Kadmium) Batterien
2. Wechselstromversorgung
   Sie können auch ein nicht enthaltenes Netzteil mit den folgenden Spezifikationen verwenden: 9-12V Gleichstromausgang, 250mA, Pluspol innen.
   Hinweis: Lassen Sie das Netzteil nicht über längere Zeit eingesteckt, wenn das Gerät nicht benutzt wird.

Vorbereitung

1. Anschließen des Geräts an einen Multimedia-Computer


2. Schalten Sie den POWER-Schalter ein.
3. Schalten Sie alle anderen Geräte ein.

Einstellen des MIDI-Sende-Kanals

Es stehen 16 MIDI-Sende-Kanäle zur Verfügung. Der Wert liegt zwischen 1 und 16. Sobald Sie den MIDI-Kanal des Geräts eingestellt haben, sendet das Gerät alle MIDI-Nachrichten auf diesem MIDI-Kanal. Stellen Sie sicher, dass der Kanal mit dem EMPFANGS-Kanal der angeschlossenen Geräte übereinstimmt.

1. Drücken Sie den CHANNEL-Schalter, die LED zeigt den aktuellen Sende-Kanal an.
2. Drücken Sie eine (oder zwei) der Zifferntasten, um den Kanal zu ändern. Die LED wechselt zur gedrückten Nummer.
3. Sie können auch die +/- Schalter verwenden, um den Wert zu erhöhen oder zu verringern.
   Hinweis: * Erfolgt nach Schritt 3-1 etwa 5 Sekunden lang keine Tastenbetätigung, kehrt die LED zur Anzeige der aktuellen PROGRAM CHANGE-Nummer zurück.
   * Der Standard-CHANNEL ist 1, wenn das Gerät eingeschaltet wird.

PITCH BEND WHEEL

Das Bewegen des PITCH BEND WHEELS sendet MIDI PITCH BEND-Nachrichten an angeschlossene Geräte. Dies ermöglicht es Ihnen, die Tonhöhe des Klangs nach oben (oder unten) zu biegen, um Ihrer Performance Ausdruck zu verleihen.

1. Um die Tonhöhe nach oben zu biegen: Bewegen Sie das WHEEL nach oben.
2. Um die Tonhöhe nach unten zu biegen: Bewegen Sie das WHEEL nach unten.

WHEEL ASSIGN

Verwenden Sie das WHEEL, um MIDI CONTROL CHANGES zu senden. Sie können 119 Arten von MIDI-Funktionen auswählen und zuweisen (1-31, 33-95, 102-121, 128-132)

1. Drücken Sie den WHEEL ASSIGN-Schalter, die LED beginnt zu blinken und zeigt die Nummer der aktuellen MIDI-Funktion an.
2. Drücken Sie die Zifferntasten 0-9, um eine MIDI-Funktion auszuwählen. Sie können auch die +/- Schalter verwenden, um den Wert der Nummer zu erhöhen oder zu verringern.

Hinweis:
* Erfolgt 5 Sekunden lang keine Tastenbetätigung, kehrt die LED zur Anzeige der aktuellen PROGRAM CHANGE-Nummer zurück.
* Liegt die gedrückte Nummer nicht im Bereich der definierten Nummern, bleibt die vorherige Funktionsnummer erhalten.
* Wenn Sie 120 oder 121 als MIDI-Controller für das WHEEL zuweisen, sollten Sie das MODULATION WHEEL auf den Mittelwert bewegen und es dann auf den Mindestwert zurückführen, um eine relative MIDI-Nachricht zu senden.

TRANSPOSER

Diese Funktion ermöglicht es Ihnen, die Tonhöhe des Geräts in Halbtonschritten zu verschieben. Sie können die Tonhöhe um 24 Halbtonschritte transponieren (12 hoch/12 runter).

1. Drücken Sie den X'POSER-Schalter, die LED zeigt den aktuellen TRANSPOSER-Wert an.
2. Drücken Sie den „+“ oder „-“ Schalter, um den TRANSPOSER-Wert zu ändern. Jedes Mal, wenn Sie + oder - drücken, wird die Tastatur um einen zusätzlichen Halbtonschritt transponiert.

* Gleichzeitiges Drücken der + und - Schalter setzt die Tonhöhe auf den Standardwert zurück.
Hinweis: Das Einschalten des Geräts setzt die verschobene Tonhöhe immer auf den voreingestellten Wert zurück.

OKTAVENWECHSEL

Diese Funktion ermöglicht es Ihnen, die gesamte Tonhöhe um eine Oktave höher oder tiefer zu verschieben.

1. Drücken Sie den „UP“- oder „DOWN“-Schalter, die gesamte Tonhöhe wird um eine Oktave höher oder tiefer verschoben. Die LED zeigt den aktuellen OCTAVE-Wert an.
   * Gleichzeitiges Drücken der „UP“- und „DOWN“-Schalter setzt die Tonhöhe auf den Standardwert zurück.
   Hinweis: Wird ein „+“ oder „-“ Schalter 5 Sekunden lang nicht gedrückt, kehrt die LED zur Anzeige der PROGRAM CHANGE-Nummer zurück.

Senden einer PROGRAM CHANGE-Nummer

Mit dem PROGRAM-Schalter und den Zifferntasten können Sie jede MIDI PROGRAM CHANGE 0-127 senden.

1. Drücken Sie den PROGRAM-Schalter, die LED beginnt zu blinken und zeigt die aktuelle PROGRAM CHANGE-Nummer an.
2. Drücken Sie die Zifferntasten, um die zu sendende PROGRAM CHANGE-Nummer einzustellen.
   Wenn Sie eine 3-stellige Programmnummer eingeben, wird die Nummer sofort gesendet. Wenn Sie eine 1- oder 2-stellige Programmnummer eingeben, wird die Nummer gesendet, nachdem die LED wieder normal leuchtet. Sie können auch den „+“ oder „-“ Schalter verwenden, um den Wert zu ändern.

Hinweis:
* Erfolgt 5 Sekunden lang keine Tastenbetätigung, hört die LED auf zu blinken und zeigt die aktuelle PROGRAM CHANGE-Nummer an.
* Wenn die von Ihnen gedrückte Nummer größer als 127 ist, kehrt sie zur vorherigen PROGRAM CHANGE-Nummer zurück.
* Wenn die Anzeige die aktuelle PROGRAM-Nummer anzeigt, können Sie auch den +/- Schalter verwenden, um die Programmnummer zu ändern, ohne den 'PROGRAM'-Schalter zu drücken.

Senden einer Bank MSB (Most Significant Bit) und LSB (Least Significant Bit) Nachricht

Ermöglicht das Senden beliebiger Werte von MSB oder LSB, jeweils von 0-127.

1. Drücken Sie die CHANNEL- und PROGRAM-Schalter gleichzeitig. Die LED beginnt zu blinken und zeigt den aktuellen Wert von LSB an. Drücken Sie die Zifferntasten, um den LSB-Wert zu ändern. Wenn Sie eine 3-stellige Programmnummer eingeben, wird die Nummer sofort gesendet. Wenn Sie eine 1- oder 2-stellige Programmnummer eingeben, wird die Nummer gesendet, nachdem die LED wieder normal leuchtet. Sie können auch den „+“ oder „-“ Schalter verwenden, um den Wert zu ändern. Bank Select LSB, Bank Select MSB und Program Number werden zusammen gesendet.
2. Drücken Sie die PROGRAM- und MEMORY-Schalter gleichzeitig. Die LED beginnt zu blinken und zeigt den aktuellen Wert von MSB an. Drücken Sie die Zifferntasten, um den MSB-Wert zu ändern. Wenn Sie eine 3-stellige Programmnummer eingeben, wird die Nummer sofort gesendet. Wenn Sie eine 1- oder 2-stellige Programmnummer eingeben, wird die Nummer gesendet, nachdem die LED wieder normal leuchtet. Sie können auch den „+“ oder „-“ Schalter verwenden, um den Wert zu ändern. Wenn MSB gesendet wird, wird nur der MSB-Wert geändert, aber wie oben beschrieben, werden Bank Select LSB, Bank Select MSB und Program Number erneut gesendet.

Hinweis: * Erfolgt 5 Sekunden lang keine Tastenbetätigung, kehrt die LED zur Anzeige der aktuellen PROGRAM CHANGE-Nummer zurück.
* Wenn die eingegebene Nummer über 127 liegt, kehrt sie zum vorherigen LSB oder MSB zurück.

PROGRAM & BANK CHANGE SPEICHER

Sie können eine ausgewählte PROGRAM CHANGE sowie eine BANK LSB und eine BANK MSB einer von sechs Zifferntasten (0-5) zuweisen. Durch einfaches Drücken einer der Zifferntasten wird dann die gewünschte PROGRAM- und BANK CHANGE gesendet.

1. Wählen Sie die gewünschte PROGRAM CHANGE, BANK LSB und MSB aus. Bitte beachten Sie das entsprechende Kapitel.
2. Drücken Sie den MEMORY-Schalter, die LED beginnt zu blinken.
3. Drücken Sie die Zifferntaste (von 0-5), der Sie die Einstellung zuweisen möchten. Nun wird die aktuelle PROGRAM-Nummer und die BANK CHANGE-Einstellung auf der ausgewählten Zifferntaste gespeichert.

Auswählen einer VELOCITY CURVE

Die VELOCITY CURVEs bestimmen die Beziehung zwischen der Anschlagstärke der Tasten und der entsprechenden Velocity, die das Gerät sendet.
Dieses Gerät ermöglicht es Ihnen, aus 12 VELOCITY CURVEs zu wählen.

1. Drücken Sie gleichzeitig die WHEEL ASSIGN- und CHANNEL-Schalter, die LED beginnt zu blinken und zeigt die aktuelle Nummer der VELOCITY CURVE an.
2. Drücken Sie eine der Zifferntasten (0-9), um eine VELOCITY CURVE auszuwählen. Die 10 Tastennummern entsprechen den 10 VELOCITY CURVEs wie folgt:

   Sie können auch den „+“ oder „-“ Schalter verwenden, um die Nummer für alle 12 VELOCITY CURVEs (einschließlich F1 und F2) zu ändern.

   Hinweis: Erfolgt nach Beginn des Blinkens der LED keine Tastenbetätigung, kehrt die LED zur Anzeige der aktuellen PROGRAM CHANGE-Nummer zurück.

RESET-ALL CONTROLLERS (Reset AC)

Diese Funktion ermöglicht es Ihnen, eine RESET-ALL CONTROLLERS-Nachricht an angeschlossene Geräte zu senden.

1. Drücken Sie die MEMORY- und X'POSER-Tasten gleichzeitig und halten Sie diese 2 Sekunden lang gedrückt.

GENERAL MIDI MODE RESET (GM reset)

Ermöglicht das Senden einer GENERAL MIDI MODE RESET-Nachricht.

1. Drücken Sie die GM RESET-Taste und halten Sie diese 2 Sekunden lang gedrückt.

SPEZIFIKATIONEN

1. Tastatur: 25 Standardtasten (Anschlagdynamisch)
2. Bedienelemente: Schalter (WHEEL, MIDI CHANNEL, PROGRAM, MEMORY, TRANSPOSER, OCTAVE, VEL CURVE, BANK LSB, BANK MSB, RESET AC, GM RESET)
   PITCH BEND WHEEL
   MODULATION WHEEL
   POWER SWITCH
   Zifferntasten (0-9)
3. Anzeige: 3-stellige LED
4. Buchsen: DC IN (DC 9-12V), MIDI OUT, SUSTAIN
5. Abmessungen: 480 x 215 x 80mm (B) x (T) x (H)
6. Gewicht: 1.85 kg
   Hinweis : Spezifikationen können ohne vorherige Ankündigung geändert werden.

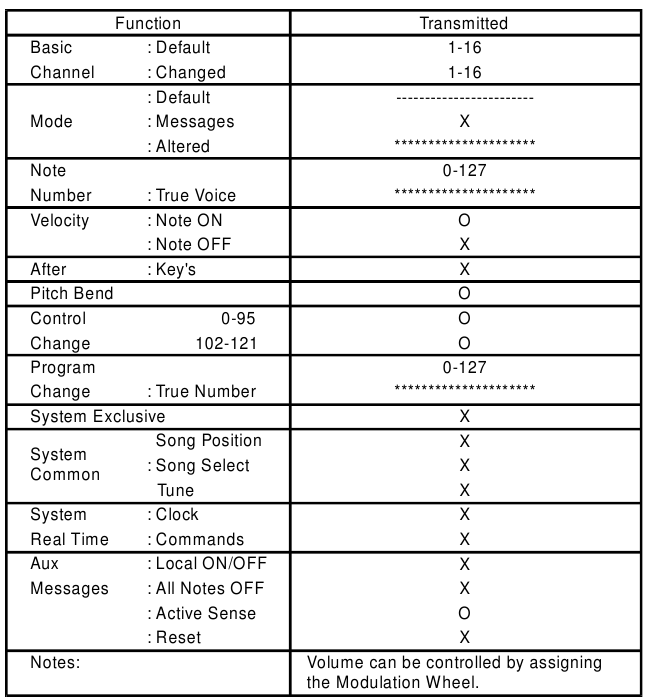

MIDI-IMPLEMENTIERUNGSTABELLE
