Leviton Decora 6124H - Zeitschalter-Handbuch

BESCHREIBUNG

Die Lichtsteuerung ist sowohl für die Innenarchitektur von Wohn- als auch von Geschäftsgebäuden ein wichtiger Aspekt. Auch die Energieeinsparung ist für viele Anwendungen ein wichtiges Thema geworden. Die Leviton Decora-Produktlinie für Lichtsteuerungen wurde unter diesen Gesichtspunkten entwickelt. Die Decora-Produktlinie für Lichtsteuerungen ermöglicht es dem Designer und/oder Installateur, den Timer mit anderen Decora-Geräten zu kombinieren, um das Design des Projekts beizubehalten und Energieeinsparungen zu erzielen.

Einige Anwendungen umfassen Außenbeleuchtung, Abluftventilatoren, Dachbodenventilatoren, Badezimmer-Wärmelampen, Whirlpools oder Hot Tubs, Poolmotoren, Sprinkleranlagen, Bürobeleuchtung, Hauswirtschaftsräume usw. Mit diesem Timer wird Energie gespart, da Lichter oder andere Arten von Lasten automatisch gemäß der Einstellung am Timer AUSgeschaltet werden.

SPEZIFIKATIONEN

Nennleistung:
1200W Glühlampe
1200VA Induktiv
1 hp-120VAC, 60Hz - UL
3/4 hp-120VAC, 60Hz - CSA

Temperatur:
Betrieb: 0°C bis 55°C
Lagerung: -10°C bis 85°C

Relative Luftfeuchtigkeit:
20% bis 90% (nicht kondensierend)

MERKMALE

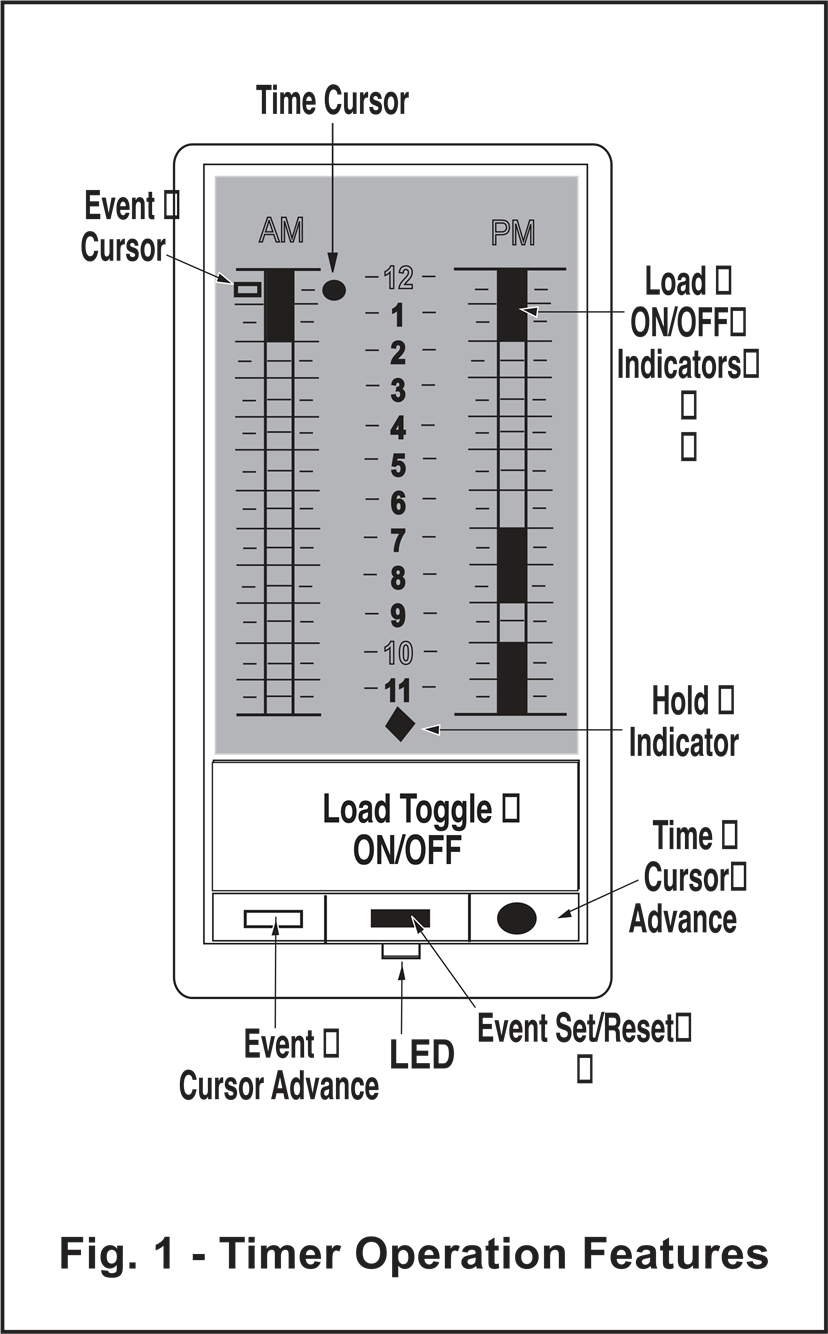

Flüssigkristallanzeige: Das LCD zeigt alle Programmier- und Uhrzeitdaten für maximale Sichtbarkeit an. Die Hintergrundbeleuchtungsfunktion wird aktiviert, wenn eine beliebige Funktionstaste gedrückt wird, und bleibt für 10 Sekunden EIN. Die Anordnung des LCD besteht aus 2 vertikalen Zeitlinien, die die täglichen Vormittags- und Nachmittagsstunden darstellen. Jeder Balken ist in 24 Segmente unterteilt, die den Zeitplan für jeden halbstündlichen Zeitraum des Tages repräsentieren. Zwischen den beiden Balken ist eine Skala abgebildet, die die Stunden markiert, beginnend um 12:00 Uhr und endend um 11:00 Uhr.

Ereignis-Cursor: Das Symbol dieses Zeigers ist ein offenes Rechteck. Es zeigt auf das halbstündliche Segment des Tages, das programmiert werden soll. Der Zeiger wird durch Drücken der Event Cursor Advance (Ereignis-Cursor-Vorlauf) Taste bewegt.

Ereignis-Cursor-Vorlauf: Diese Drucktaste wird verwendet, um den Ereignis-Cursor zum halbstündlichen Segment des Tages zu bewegen, das programmiert werden soll. Die Taste ist mit dem Ereignis-Cursor-Symbol gekennzeichnet. Das Drücken der Event Cursor Advance (Ereignis-Cursor-Vorlauf) Taste bewirkt, dass sich der Ereignis-Cursor bei jedem Drücken um ein halbstündliches Segment bewegt. Durch Drücken und Halten der Drucktaste rückt der Cursor kontinuierlich vor.

Zeit-Cursor: Das Symbol dieses Zeigers ist ein ausgefüllter Kreis. Es zeigt auf das halbstündliche Segment des Tages, das der tatsächlichen Zeit entspricht. Der Zeit-Cursor rückt automatisch vor, um die aktuelle Tageszeit innerhalb von 30 Minuten anzuzeigen. Der Zeiger wird durch Drücken der unten beschriebenen Time Cursor Advance (Zeit-Cursor-Vorlauf) Taste bewegt. Das Bewegungsmuster des Zeit-Cursors wird im Abschnitt "Cursor-Bewegung" beschrieben.

Zeit-Cursor-Vorlauf: Diese Drucktaste wird verwendet, um den Zeit-Cursor zum halbstündlichen Segment des Tages zu bewegen, das der tatsächlichen Zeit entspricht. Die Taste ist mit dem Zeit-Cursor-Symbol gekennzeichnet. Das Drücken der Time Cursor Advance (Zeit-Cursor-Vorlauf) Taste bewirkt, dass sich der Zeit-Cursor nach einer anfänglichen Verzögerung von 1 Sekunde um ein halbstündliches Segment nach unten bewegt. Wenn die Drucktaste gedrückt gehalten wird, rückt der Cursor kontinuierlich alle halbe Sekunde vor. Wenn die Taste losgelassen wird, wird die interne Uhr des Timers auf den Anfang des halbstündlichen Segments zurückgesetzt, auf das der Zeit-Cursor zeigt.

Cursor-Bewegung: Der Ereignis-Cursor bewegt sich entlang einer Spalte links der Vormittags-Zeitlinie und rechts der Nachmittags-Zeitlinie.

Der Zeit-Cursor bewegt sich entlang einer Spalte rechts der Vormittags-Zeitlinie und links der Nachmittags-Zeitlinie.

Bei jedem Drücken der Event- oder Time Cursor Advance (Ereignis- oder Zeit-Cursor-Vorlauf) Tasten erscheint das entsprechende Symbol ein halbstündliches Segment tiefer (spätere Zeit), wobei das Symbol in der vorherigen Position gelöscht wird.

Wenn das Symbol neben dem untersten Segment der Spalte (11:30) erscheint, erscheint es beim nächsten Tastendruck oben in der gegenüberliegenden Spalte.

Ereignis setzen/zurücksetzen: Diese Drucktaste wird verwendet, um ein Ereignis (zum EIN- oder AUSschalten der Last) für das halbstündliche Segment zu programmieren, auf das der Ereignis-Cursor zeigt. Die Taste ist mit einem ausgefüllten Rechtecksymbol gekennzeichnet. Jedes Drücken der Taste schaltet den Zustand für das Zeitsegment um, der auf dem LCD als schwarzes oder weißes Quadrat angezeigt wird.

Last EIN/AUS Anzeigen: Eine durchgehende schwarze Anzeige erscheint, wenn die Last auf EIN programmiert ist. Die Anzeige wird nicht angezeigt, wenn die Last auf AUS programmiert ist.

Last umschalten EIN/AUS (Ein-/Ausschalten der Last): Durch Drücken dieser Taste wird die Last UNABHÄNGIG vom programmierten Zustand EIN- oder AUSgeschaltet. Die Last nimmt die geplante Sequenz zu Beginn des nächsten halbstündlichen Zeitraums wieder auf. Wenn die Taste nach dem Umschalten der Last für 5 Sekunden gedrückt gehalten wird, wird ein "hold" (Halte-) Zustand eingeleitet (d.h. die Last bleibt entweder EIN oder AUS, bis der Haltezustand manuell aufgehoben wird). Die HALTE-Anzeige wird auf dem LCD angezeigt. Im Haltezustand hebt das Drücken der Load Toggle (Last umschalten) Taste den Haltezustand auf und entfernt die Halte-Anzeige vom LCD. Die Last bleibt entweder EIN oder AUS bis zum nächsten geplanten Ereignis.

HALTE-Anzeige: Ein Symbol eines ausgefüllten schwarzen Diamanten wird auf dem LCD direkt über der Load Toggle (Last umschalten) Taste angezeigt, wann immer der Timer sich in einem HALTE-Zustand befindet.

Last EIN/AUS LED: Diese Anzeige leuchtet, wenn die Last EIN ist, und ist AUS, wenn die Last AUS ist.

Speicher: Der Zeitschalter kann seinen Programmzeitplan und die Uhrzeit bei einem Stromausfall von weniger als 2 Stunden beibehalten. Um einen Speicherverlust anzuzeigen, und beim Einschalten nach der Installation, blinkt der Zeit-Cursor mit einer Rate von ungefähr einmal pro halber Sekunde EIN und AUS.

Programm löschen: Um das gesamte Programm zu löschen, drücken und halten Sie die Event Cursor (Ereignis-Cursor) und Time Cursor (Zeit-Cursor) Tasten gleichzeitig für 5 Sekunden. Um die bevorstehende Löschung anzuzeigen, blinken alle halbstündlichen Segmente viermal EIN und AUS. Nach dem Ende des Blinkens werden alle halbstündlichen Segmente auf Weiß (Last AUS) gesetzt. Wenn die Taste jederzeit vor Abschluss der 4 Blitze losgelassen wird, bleibt die Anzeige wie sie war, ohne dass Zeitpläne betroffen sind.

ZUR INSTALLATION

MUSS IN ÜBEREINSTIMMUNG MIT DEN ENTSPRECHENDEN ELEKTRISCHEN VORSCHRIFTEN UND BESTIMMUNGEN INSTALLIERT UND/ODER VERWENDET WERDEN.

WENN SIE SICH BEZÜGLICH EINES TEILS DIESER ANWEISUNGEN UNSICHER SIND, WENDEN SIE SICH AN EINEN QUALIFIZIERTEN ELEKTRIKER.

UM BRAND, STROMSCHLAG ODER TOD ZU VERMEIDEN; SCHALTEN SIE DIE STROMVERSORGUNG AM LEISTUNGSSCHALTER ODER DER SICHERUNG AUS UND PRÜFEN SIE, DASS DER STROM VOR DER VERKABELUNG AUSGESCHALTET IST!

ÜBERSCHREITEN SIE NICHT DIE NENNLEISTUNG VON 1200 WATT FÜR GLÜHLAMPEN DES GERÄTS.

VERWENDEN SIE DIESES GERÄT MIT KUPFER- ODER KUPFERPLATTENKABELN. BEI ALUMINIUMKABELN NUR GERÄTE MIT DER KENNZEICHNUNG CO/ALR ODER CU/AL VERWENDEN.

1. STROM ABSCHALTEN.
2. Entfernen Sie die vorhandene Wandplatte und den Schalter, falls zutreffend.
3. Isolierung gemäß Abisolierlehre am Gerät ca. 5/8" (1,6 cm) entfernen.

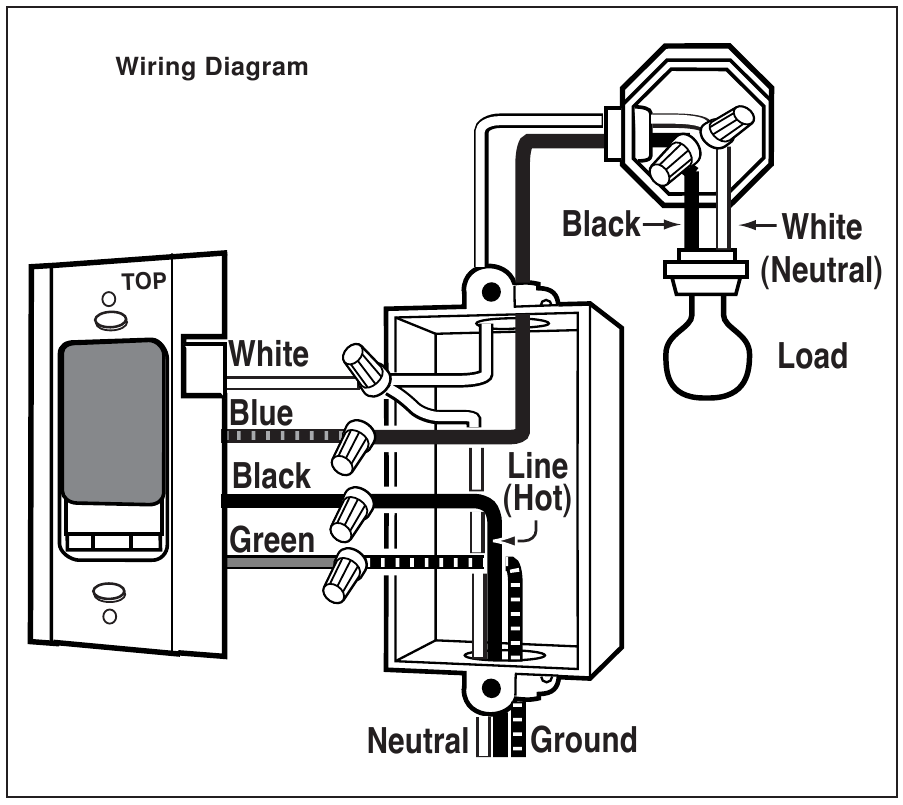

4. Verbinden Sie die Kabel gemäß Schaltplan wie folgt: WEISSE Leitung an NEUTRALleiter. GRÜNE Leitung an ERDUNG. SCHWARZE Leitung an den PHASENleiter. BLAUE Leitung an den LASTleiter.
5. Verdrillen Sie die Litzen jeder einzelnen Kabelverbindung fest mit dem Stromkreisleiter und stecken Sie sie fest in den entsprechenden Kabelverbinder. Schrauben Sie die Verbinder im Uhrzeigersinn fest und stellen Sie sicher, dass kein blanker Draht unter den Kabelverbindern sichtbar ist. Sichern Sie jeden Kabelverbinder mit Isolierband.
6. Gerät mit "TOP" (OBEN) nach oben unter Verwendung langer Befestigungsschrauben montieren. Wandplatte anbringen.
7. Entfernen Sie die Schutzfolie vom LCD-Display.
8. Stellen Sie die Stromversorgung am Leistungsschalter oder der Sicherung wieder her. Die Installation ist abgeschlossen.

BEDIENUNG

Wenn das Gerät zum ersten Mal EINgeschaltet wird, ist die Anzeige leer.

1. Halten Sie die Time Cursor Advance (Zeit-Cursor-Vorlauf) Taste gedrückt, bis sie zur aktuellen Uhrzeit vorrückt.
2. Drücken Sie mit der Event Cursor (Ereignis-Cursor) Taste, bis das offene Rechteck zu der Zeit vorrückt, zu der die Last EINgeschaltet werden soll.
3. Drücken Sie die Event Set/Reset (Ereignis setzen/zurücksetzen) Taste, und ein durchgehender Balken erscheint, der anzeigt, dass die Last EINgeschaltet wird. Ein erneutes Drücken der Taste schaltet den Balken AUS.

HINWEIS: Wiederholen Sie die Schritte 2 und 3 für die Programmierung dieses Timers. Sobald die gesamte Programmierung abgeschlossen ist, ist der Timer nun für den automatischen Betrieb programmiert.
