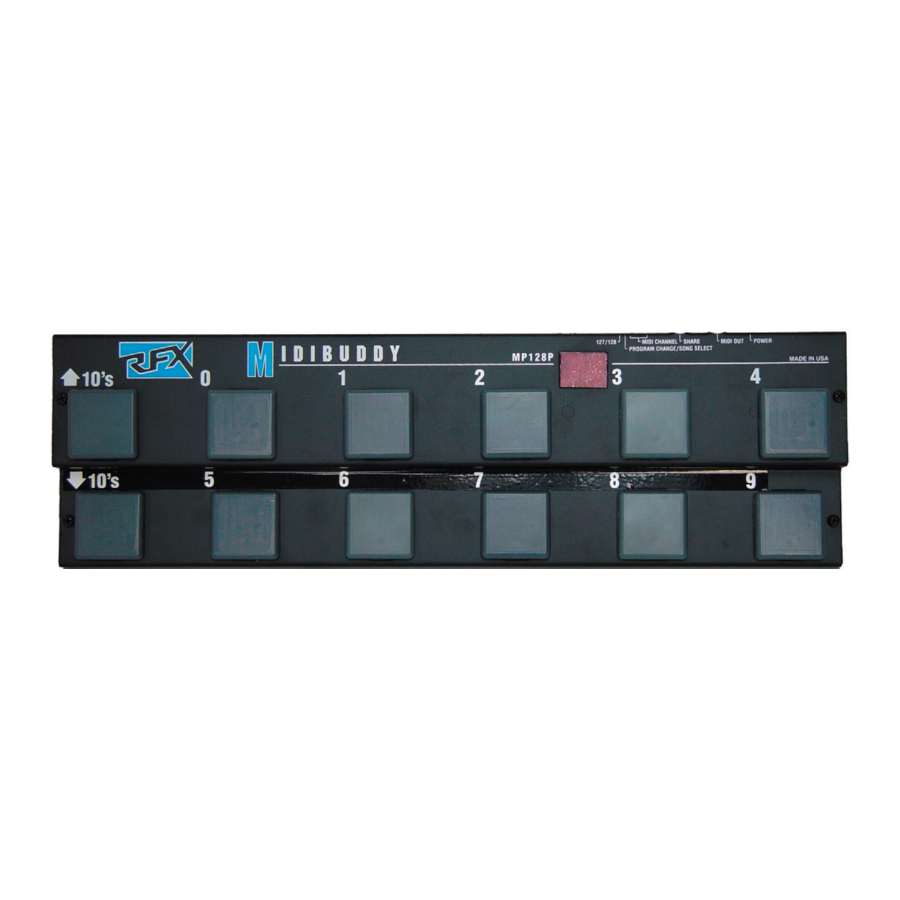

RFX MIDIBUDDY MP128 - MIDI-Controller Handbuch
SPEZIFIKATIONEN
| Größe: | 17" X 5" X 1.5" (381 x 127 x 38 mm) |
| Gewicht: | 3 lbs. (1.4 kg) |
| Stromversorgung: | 7 - 15 VAC/VDC 80 mA |
| Phantomspeisung: | 7 - 25 VDC 80 mA, pin 1 neg, pin 3 pos. |
| Anzeige: | 2 digit red, .56" high efficiency |
| Ausgang: | Standard MIDI Program Change, Song Start/Stop |
| Ausgangsbuchsen: | 2 DIN jacks (MIDI OUT, MIDI SHARE) |
| Gehäuse: | Black painted steel |
EINLEITUNG
Vielen Dank für den Kauf des RFX MP128 MIDIBUDDY. Der MP128 sendet Standard-MIDI-Programmwechselbefehle, um Patches auf einem MIDI-Keyboard, einem digitalen Signalprozessor oder einem anderen MIDI-steuerbaren Gerät auszuwählen.
BESCHREIBUNG
- Programmwahl-, Funktionstasten
- Programm-/Funktionsanzeigefenster
- 127/128 (DIP-Schalter #6) Schalter
- PROGRAMMWECHSEL/SONGWAHL (DIP-Schalter #5) Schalter
- MIDI-KANALWAHLSCHALTER (DIP-Schalter 4,3,2 und 1)
- SHARE-Ausgang
- MIDI-Ausgangsbuchse
- STROMVERSORGUNGSBUCHSE
INSTALLATION
- Schließen Sie die Stromversorgung (Rolls Model PS27, 12VDC, 150mA) an die Power-Buchse auf der Rückseite des MP128 an. Der MP128 kann auch "phantomgespeist" (phantom-powered) werden, was bedeutet, dass das Gerät über ungenutzte Pins des MIDI-Kabels mit Strom versorgt wird. Weitere Informationen zur MIDI-Phantomspeisung finden Sie auf der letzten Seite dieses Handbuchs.
- Verbinden Sie den MIDI OUT des MP128 mit einem Standard-MIDI-Kabel mit dem MIDI IN des zu steuernden Geräts. Der MIDIBUDDY kann auf dem Boden platziert und per Fußschalter bedient oder zur einfachen Handhabung auf ein Keyboard gestellt werden. Das Gerät passt bei geringfügiger Modifikation bei Bedarf in ein Standard-19-Zoll-Audiorack.
- Die "SHARE"-Buchse ist parallel zur OUT-Buchse geschaltet und fungiert als MIDI "Thru" (Durchgang) zum Verbinden mehrerer Geräte. Zum Beispiel könnten zwei MP128s, die auf verschiedenen MIDI-Kanälen arbeiten, denselben MIDI-Pfad verwenden.
BEDIENUNG
Der MP128 folgt dem MIDI-Standardprotokoll und ändert Programme auf jedem MIDI-steuerbaren Gerät. Das gesteuerte Gerät und der MP128 müssen sich auf demselben MIDI-Kanal befinden (siehe Tabelle - nächste Seite), oder das Gerät sollte auf einem "Omni"-Kanal eingestellt sein.
Das Gerät sendet bis zu zehn verschiedene Programmwechselbefehle in zwölf verschiedenen Bänken. Bank 0 sendet Programmwechsel 1 - 9 (es gibt keinen Programmwechsel 0), Bank 1 sendet Programmwechsel 10 - 19, Bank 2 sendet Programmwechsel 20 - 29 usw. Die LED-Anzeige des MIDIBUDDY zeigt die MIDI-Programmnummer an (0 - 127 oder 1 - 128, abhängig von der Einstellung des DIP-Schalters #6).
Wenn die 10er Auf- oder Ab-Tasten durchgeblättert werden, inkrementiert oder dekrementiert das Gerät durch die Bänke 0 bis 120. Die Einerziffer wird über die Schalter 0 - 9 ausgewählt. MIDI-Daten werden nur gesendet, wenn eine Taste von 1 - 9 ausgewählt wird, außer wie unten beschrieben. Die Anzeige zeigt ein "-" in der rechten Ziffer, wenn keine MIDI-Informationen gesendet werden oder wenn eine 10er AUF- oder AB-Taste gedrückt wird.
Zum Beispiel: Um Programm 47 zu senden, drücken Sie die 10er AUF- oder 10er AB-Taste, bis die Anzeige "4-" anzeigt, und drücken Sie dann die Taste 7. Wenn die Taste 7 gedrückt wird, wird Programm 47 gesendet und die Nummer wird von der LED-Anzeige dargestellt.
MIDI Start- und Stoppbefehle
Wenn Programm "00" ausgewählt ist, zeigt das MP128-Display ein "ST" (das eher wie ein Sr aussieht) an und sendet einen MIDI-Startbefehl. Dies kann zum Starten eines MIDI-Sequencers verwendet werden. Wenn Programm "129" ausgewählt ist, wird ein "SP" angezeigt und ein MIDI-Stoppbefehl gesendet.
Einstellen der DIP-Schalter
HINWEIS: TRENNEN SIE DAS STROMKABEL, UM ÄNDERUNGEN AN DEN DIP-SCHALTERN VORZUNEHMEN. EINSTELLUNGEN WERDEN BEIM EINSCHALTEN WIRKSAM.
Der MIDI-Kanal wird mit den DIP-Schaltern 1 - 4 auf der Rückseite des MP128 eingestellt. Wenn alle Schalter in der Aus-Position sind, wird MIDI-Kanal 1 ausgewählt; wenn alle in der Ein-Position sind, wird MIDI-Kanal 16 ausgewählt. Verwenden Sie die folgende Tabelle, um den MIDI-Kanal auszuwählen.
| KANAL# | EIN | AUS | KANAL# | EIN | AUS |
| 1 | 1,2,3,4 | 9 | 4 | 1,2,3 | |
| 2 | 1 | 2,3,4 | 10 | 1,4 | 2,3 |
| 3 | 2 | 1,3,4 | 11 | 2,4 | 1,3 |
| 4 | 1,2 | 3,4 | 12 | 1,2,4 | 3 |
| 5 | 3 | 1,2,4 | 13 | 3,4 | 1,2 |
| 6 | 1,3 | 2,4 | 14 | 1,3,4 | 2 |
| 7 | 2,3 | 1,4 | 15 | 2,3,4 | 1 |
| 8 | 1,2,3 | 4 | 16 | 1,2,3,4 |
- Schalter #5 wählt aus, ob der MP128 nur Programmwechselinformationen oder Programmwechsel und Song-Pointer sendet.
- Da einige MIDI-Geräte ihre Programme als 0 - 127 und andere als 1 - 128 anzeigen, wählt der DIP-Schalter #6 des MIDIBUDDY zwischen diesen beiden Modi. Wenn Schalter #6 in der Aus- (oben) Position ist, zeigt der MP128 die Programmnummern 0 - 127 an. Wenn Schalter #6 in der Ein- (unten) Position ist, zeigt der MP128 die Programmnummern 1 - 128 an (dies ist die Werkseinstellung des MP128).
RFX MIDI PHANTOMSPEISUNG
Inspiriert von einem Artikel in der Ausgabe Dezember 1989 von Electronic Musician (von Craig Anderton), haben wir beschlossen, deren MIDI-Phantomspeisungsmodell für RFX-Geräte zu emulieren. MIDI-Empfänger liefern 12 VDC an den Pins 1 und 3, und Sender empfangen Strom an denselben Pins. Viele MIDI-Geräte können modifiziert werden, um Strom über das Kabel zu liefern, aber RFX übernimmt natürlich keine Garantie für die Anwendbarkeit dieser Modifikation oder für Schäden, die dadurch entstehen könnten. Wir stellen diesen Hinweis für all jene abenteuerlustigen Personen bereit, die es ausprobieren möchten.
Verbinden Sie Pin 1 mit der Gehäusemasse und Pin 3 mit +9 - +15 VDC der Empfangseinheit.
