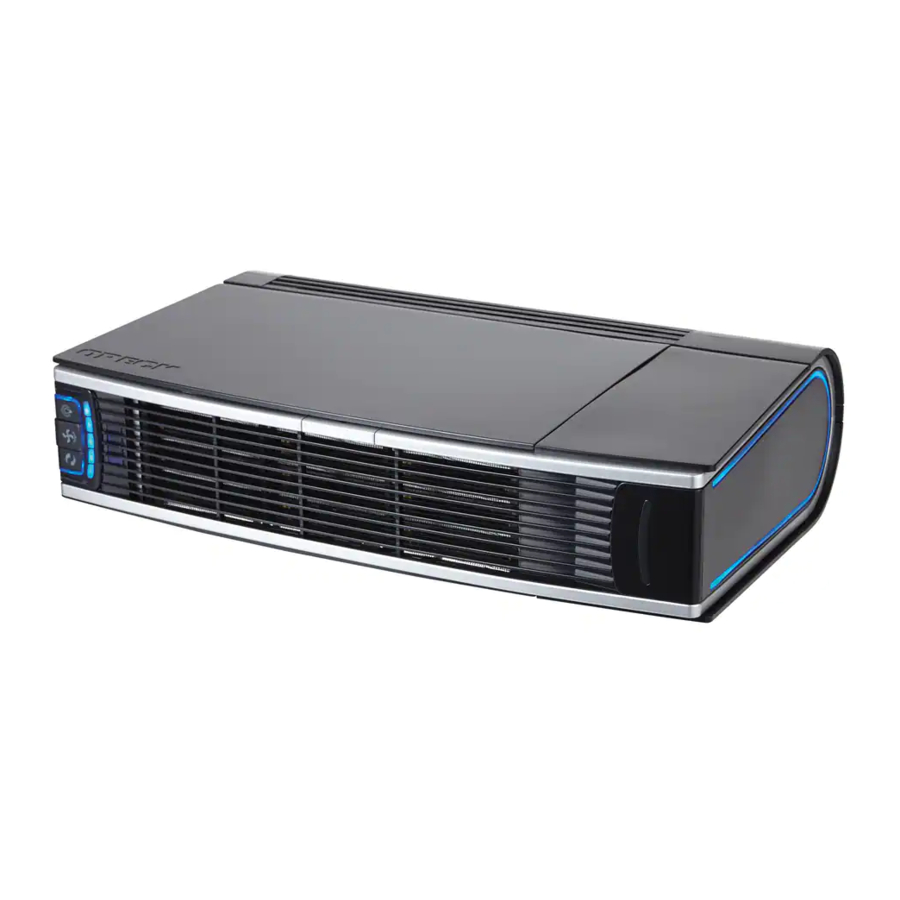

Oreck ProShield - Luftreiniger-Handbuch

Einleitung

Lesen Sie dieses Handbuch sorgfältig durch und bewahren Sie es für zukünftige Referenzen auf.
Ihr neuer Luftreiniger enthält mehrere Technologien, die ihn zusammen zu einem der fortschrittlichsten und effektivsten verfügbaren Luftfiltersysteme machen, alles in einem stilvollen und kompakten Gehäuse. Dieses Handbuch beschreibt die Funktionen des Oreck ProShield Luftreinigers, der einen mechanischen Vorfilter, die Truman Cell-Technologie als Herzstück des elektronischen Filtersystems sowie die katalytische Geruchs- und Ozonentfernung umfasst. Der Oreck ProShield Luftreiniger enthält einen austauschbaren Geruchsabsorber und einen Luftrevitalisierer.

Sicherheit

Allgemeine Warnhinweise
WICHTIGE SICHERHEITSANWEISUNGEN

• Verwenden Sie den Luftreiniger nur wie in diesem Handbuch beschrieben. Andernfalls kann es zu schweren Verletzungen oder zum Tod kommen.
• Betreiben Sie den Luftreiniger nicht mit einem beschädigten Kabel oder Stecker. Dies kann zu elektrischem Schlag, schweren Verletzungen oder zum Tod führen. Lassen Sie beschädigte Kabel oder Stecker von einem qualifizierten Servicetechniker ersetzen.
• Fassen Sie das Gerät nicht mit nassen Händen an. Dies kann zu elektrischem Schlag, schweren Verletzungen oder zum Tod führen. Trocknen Sie Ihre Hände gründlich, bevor Sie Teile des Luftreinigers anfassen.

• Haare, lose Kleidung und Körperteile können sich in der Maschine verfangen, was zu Verletzungen führen kann. Halten Sie Haare, lose Kleidung und Körperteile von Öffnungen und beweglichen Teilen fern.
• Ziehen Sie den Stecker nicht am Kabel ab. Dies kann zu elektrischen Funken und Brand führen. Ziehen Sie den Stecker am Gehäuse und nicht am Kabel.
• Die Oreck ProShield Serie ist mit einem ALCI (Appliance Leakage Current Interrupter) ausgestattet. Der ALCI schaltet das Gerät in potenziell gefährlichen Situationen ab.
  Hinweis: Ein polarisierter Stecker hat einen abgerundeten und einen geraden Stift. Das abgerundete Ende passt in den längsten Steckdosensteckplatz.

  Hinweis: Der ALCI verfügt über eine Test- und Reset-Taste, die jedes Mal getestet werden sollte, wenn das Gerät angeschlossen wird.
  Entfernen Sie nicht das Etikett, das die Testanweisungen enthält, vom Kabel am ALCI.

Eine unsachgemäße Installation des ALCI kann zu elektrischem Schlag führen.

Modifizieren oder umgehen Sie den ALCI nicht. Ersetzen Sie keine elektrischen Komponenten in diesem Produkt durch andere als autorisierte ORECK-Ersatzteile. Das Risiko eines elektrischen Schlags kann entstehen, wenn das Gerät in der Nähe von unsachgemäß geerdeten stationären Geräten (Herd, Kühlschrank, Waschmaschine usw.) verwendet wird.

• Verwenden Sie kein Verlängerungskabel.
• Platzieren Sie den Luftreiniger nicht in der Nähe von Wärmequellen wie Herdplatten, Öfen, Heizkörpern oder Computern.

Warnhinweise zur Platzierung

• Verwenden Sie den Luftreiniger nicht im Freien oder auf nassen Oberflächen. Dies kann zu elektrischem Schlag, schweren Verletzungen oder zum Tod führen. Nur in Innenräumen und unter trockenen Bedingungen verwenden.
• Verwenden Sie den Luftreiniger nicht in einem geschlossenen Raum, in dem brennbare, entzündliche oder explosive Gase vorhanden sind.
• Nicht in einem Bereich verwenden, in dem giftige Dämpfe, brennbarer Staub oder Sauerstoffflaschen vorhanden sind. Dies kann zu schweren Verletzungen oder zum Tod führen. Überprüfen Sie den Standort und stellen Sie sicher, dass diese Elemente nicht vorhanden sind.

• Stellen Sie keine offenen Flammen, einschließlich Kerzen, direkt vor den Luftreiniger.
• Halten Sie Gegenstände von dem Lufteinlassgitter fern.
  Bei der Entscheidung über den Standort des Luftreinigers ist Folgendes zu beachten:
• Stellen Sie den Luftreiniger auf eine ebene, feste, stabile Oberfläche. Stellen Sie das Gerät niemals auf weiche Oberflächen wie ein Bett oder Sofa.
• Positionieren Sie den Luftreiniger so, dass die schmutzige Luft beim Sitzen oder Schlafen nicht über Ihren Kopf oder Körper gezogen wird.
• Positionieren Sie den Luftreiniger so, dass der Stecker des Netzkabels problemlos eine Standardsteckdose für einen polarisierten Stecker erreicht.

BEWAHREN SIE DIESE ANLEITUNG AUF

Merkmale

1. Vorfilter: Filtert große Partikel wie Staub, Haare und Flusen.
2. Reinigungsbürste: Zur Reinigung der vorderen und hinteren Gitter verwenden. Wird passgenau im Fach unter der Abdeckung aufbewahrt.
3. Geruchsabsorber: Reduziert Gerüche und chemische Dämpfe von Klebstoffen, Lösungsmitteln und synthetischen Materialien aus der Luft, die den Filter durchströmt. Der Luftreiniger filtert weiterhin Partikel aus der durch ihn strömenden Luft, mit oder ohne Geruchsabsorber.
4. Truman Cell: Fängt kleine Partikel wie Staub, Rauch, Pollen und Tierhaare aus der Luft auf, die den Filter durchströmt.
5. Katalytischer Oxygenator: Dieses Modell enthält einen katalytischen Oxygenator, der nicht entfernt werden kann.
6. Abluftgitter: Lenkt den Luftstrom beim Austritt aus dem Gerät.
7. Netzkabel: Zum Gebrauch in die Steckdose stecken.
8. Abnehmbarer Standfuß: Ermöglicht es dem Luftreiniger, vertikal zu stehen. Stellen Sie das Gerät einfach auf seinen Standfuß, wobei das Oreck-Logo nach vorne und die Tasten des Bedienfelds nach oben zeigen.
9. Nachtlicht: Das rechte Ende leuchtet sanft, wenn das Nachtlicht aktiviert ist.
10. Abdeckung Entriegelungstaste: Zum Lösen der Abdeckung für Wartungszugang eindrücken.
11. Truman Kollektorzellen-Leuchte: Ein durchgehend rotes Licht dient als praktische Erinnerung, die Truman Cell zu reinigen. Ein blinkendes Licht weist auf eine Fehlfunktion hin, die die Truman Cell abgeschaltet hat und Aufmerksamkeit erfordert.
12. Geschwindigkeitsanzeigeleuchte: Die Beleuchtung beginnt von der Mitte für die niedrigste Motorgeschwindigkeit bis zu allen fünf Lichtern für die volle Motorgeschwindigkeit.
13. Geruchsabsorber-Leuchte: Das Licht zeigt an, dass es Zeit ist, den Geruchsabsorber zu ersetzen.
14. Luft-Revitalisierer: Diese Taste aktiviert die Luft-Revitalisierer-Funktion, die für den Dauerbetrieb ausgelegt ist, aber bei Bedarf AUSgeschaltet werden kann. Bietet zusätzliche Luftfrische durch die Freisetzung negativer Ionen, die auch dazu führen können, dass Staubpartikel verklumpen und aus der durch den Luftreiniger strömenden Luft fallen. Sie können eine schnellere Staubansammlung am Gerät und an umliegenden Objekten feststellen, wenn der Luft-Revitalisierer EINGESCHALTET ist.
15. Motorgeschwindigkeit/Ein-/Aus-Taste: Drücken Sie die Ein-/Aus-Tasten wiederholt für die gewünschte Geschwindigkeit.

• Niedrig für Silence Technology ®. Es ist der leiseste Betrieb, der die Luft ebenso effektiv, aber langsamer reinigt als die hohe Einstellung.
• Mittel für normalen Gebrauch
• Hoch für maximale Reinigung

16. Nachtlicht-Taste: Drücken Sie diese Taste wiederholt, um das Beleuchtungsschema an Ihre Präferenz anzupassen.
17. Frontgitter: Die Luft tritt hier für die erste Reinigungsstufe ein.

Bedienung

1. Platzieren. Stellen Sie den Luftreiniger auf eine harte Oberfläche wie einen Tisch oder Schreibtisch. Das Gerät kann je nach Platz horizontal oder vertikal aufgestellt werden. Stellen Sie sicher, dass das Gitter nicht durch andere Gegenstände blockiert ist und sich keine Kerzen oder Flammen in der Nähe des Geräts befinden.
2. Einstecken. Stecken Sie den Stecker in die nächste Standardsteckdose, die einen polarisierten Stecker aufnimmt.
3. Auswählen Sie die Luftreinigungsgeschwindigkeit. Drücken Sie die Motorgeschwindigkeit/Ein-/Aus-Taste, bis Sie die gewünschte Geschwindigkeit erreicht haben.

Reinigung

Reinigungsintervalle
Die richtige Pflege und Reinigung des Luftreinigers ist entscheidend für seine Leistung. Die folgende Tabelle zeigt die Reinigungsintervalle und -methoden.

Die Reinigung des Geräts, während es eingesteckt ist, kann zu Stromschlägen, Funken und schweren Verletzungen führen. Ziehen Sie vor der Reinigung oder Wartung den Stecker des Geräts ab.

Reinigung des Vorfilters

1. Ziehen Sie den Stecker des Luftreinigers ab und legen Sie ihn auf die Seite, sodass die aufklappbare Abdeckung oben liegt.
2. Öffnen Sie die obere Abdeckung, indem Sie die Entriegelungstaste der Abdeckung drücken.
3. Ziehen Sie den Vorfilter gerade nach oben aus dem Gehäuse heraus.
4. Spülen Sie den Vorfilter gründlich ab und lassen Sie ihn an der Luft trocknen, bevor Sie ihn wieder in das Gehäuse einsetzen. Verwenden Sie keine erhitzte oder komprimierte Luft zum Trocknen.
5. Schieben Sie den Vorfilter wieder in das Gerät ein.
6. Schließen Sie die obere Abdeckung fest.

Reinigung der Truman Kollektorzelle

Hinweis: Die Truman Cell muss möglicherweise häufiger gereinigt werden, wenn "Lichtbogenbildung" (arcing) auftritt. Lichtbogenbildung ist ein scharfes Schnappgeräusch, das auftritt, wenn große Partikel in der Truman Cell gesammelt werden. Bei länger anhaltender oder kontinuierlicher Lichtbogenbildung sollte die Truman Cell gereinigt werden.

1. Ziehen Sie den Stecker des Luftreinigers ab und legen Sie ihn auf die Seite, sodass die aufklappbare Abdeckung oben liegt.
2. Öffnen Sie die obere Abdeckung, indem Sie die Entriegelungstaste der Abdeckung drücken.
3. Entfernen Sie die Kollektorzelle, indem Sie am Griff (oben an der Truman Cell gelegen) nach oben ziehen. Heben Sie die Kollektorzelle gerade nach oben und heraus.
4. Legen Sie sie in ein Waschbecken, eine Badewanne oder an einen anderen Ort, wo das Reinigungsmittel alle Oberflächen bedecken kann.

5. Sprühen Sie Oreck Assail-A-Cell ® Reiniger zwischen jede Zellenplatte und bedecken Sie jede Oberfläche. Lassen Sie den Reiniger einige Minuten einwirken, aber lassen Sie ihn nicht trocknen. Spülen Sie die Truman Cell gründlich mit sauberem Wasser ab. Eine alternative Methode zur Reinigung der Truman Cell besteht darin, sie in warmem Wasser abzuspülen oder einzuweichen, um lose Ablagerungen zu entfernen. Mildes flüssiges Spülmittel in Wasser kann auch verwendet werden, um hartnäckigen Schmutz und Rückstände zu lösen. Spülen Sie die Truman Cell gründlich mit sauberem Wasser ab. Hinweis: Um Schäden an den Komponenten der Truman Cell zu vermeiden, nicht in die Spülmaschine geben oder einen Wattestäbchen verwenden. Hartnäckige Rückstände wie Teer von Tabakrauch erfordern möglicherweise eine zusätzliche Reinigung oder längeres Einweichen.
6. Schütteln Sie überschüssiges Wasser aus der Truman Cell, um die Trocknungszeit zu beschleunigen. Verwenden Sie keine erhitzte oder komprimierte Luft zum Trocknen.
7. Setzen Sie die Truman Cell wieder in das Gerät ein, indem Sie sie gerade nach unten in die Schlitze schieben. Die Truman Cell ist speziell so konstruiert, dass sie nur in eine Richtung eingesetzt werden kann.
8. Schließen Sie die obere Abdeckung fest.

Trocknen der Truman Cell
Hinweis: Die Truman Cell muss nach der Reinigung vollständig trocken sein, um ordnungsgemäß zu funktionieren. Ein Trocknungsmodus ist verfügbar, um restliche Feuchtigkeit zu entfernen. In diesem Modus läuft der Lüfter mit mittlerer Geschwindigkeit, und die Truman Cell wird nicht mit Strom versorgt. Sobald das Gerät erkennt, dass die Truman Cell vollständig trocken ist, kehrt es zu seinen ursprünglichen Betriebseinstellungen zurück und funktioniert normal.

"Dry Mode" (Trockenmodus) Operation
Wenn die Stromversorgung erkennt, dass die Truman Cell nass ist, schaltet sie die Stromversorgung zur Zelle ab und lässt die Leuchte der Kollektorzelle schnell blinken.

1. Während die Leuchte der Kollektorzelle blinkt, halten Sie die Ein-/Aus-Taste gedrückt, um den "Dry Mode" (Trockenmodus) zu starten.
2. Als Nächstes geschieht Folgendes gleichzeitig:

• Die mittleren Halo-Lichtsegmente oberhalb und unterhalb der Ein-/Aus-Taste blinken 3 Mal.
• Das Gerät wechselt zur mittleren Geschwindigkeit.
• Die Leuchte der Kollektorzelle beginnt langsam zu blinken.

3. Sobald der "Dry Mode" (Trockenmodus) aktiv ist
   • Das Gerät läuft 60 Minuten lang und versucht dann, die Stromversorgung der Truman Cell zurückzusetzen.
   • Wenn die Stromversorgung erfolgreich neu startet, kehrt das Gerät zu seiner ursprünglichen Geschwindigkeit zurück und läuft normal.
   • Wenn dies nicht erfolgreich ist, wird der gleiche Vorgang bis zu zwei weitere Male durchgeführt.
   • Wenn es nach dem dritten Versuch immer noch nicht erfolgreich ist, ist die Zelle wahrscheinlich beschädigt oder hat einen Kurzschluss aufgrund eines Fremdkörpers; sie kehrt zur ursprünglichen Geschwindigkeit zurück, und die Leuchte der Kollektorzelle blinkt unbegrenzt schnell, bis das Gerät zurückgesetzt wird.

Reinigung des Katalytischen Oxygenators

1. Ziehen Sie den Stecker des Luftreinigers ab und legen Sie ihn auf die Seite, sodass die aufklappbare Abdeckung oben liegt.
2. Öffnen Sie die obere Abdeckung, indem Sie die Entriegelungstaste der Abdeckung drücken.
3. Entfernen Sie den Geruchsabsorber, den Vorfilter und die Kollektorzelle.
4. Saugen Sie die Vorderseite des Filters nur mit einem weichen Bürstenaufsatz ab. Verwenden Sie keine Flüssigkeiten zur Reinigung.
5. Setzen Sie den Geruchsabsorber, die Kollektorzelle und den Vorfilter wieder ein.

Reinigung des Auslassgitters

1. Nehmen Sie die Reinigungsbürste aus dem Aufbewahrungsschlitz unter der oberen Abdeckung.
2. Bürsten Sie angesammelte Ablagerungen zwischen den Gitterschlitzen weg.
3. Legen Sie die Reinigungsbürste wieder in den Aufbewahrungsschlitz zurück.

Wartung

Austausch des optionalen Geruchsabsorbers

1. Ziehen Sie den Stecker des Luftreinigers ab und legen Sie ihn auf die Seite, sodass die aufklappbare Abdeckung oben liegt.
2. Öffnen Sie die obere Abdeckung, indem Sie die Entriegelungstaste der Abdeckung drücken.
3. Klappen Sie die beiden Laschen oben auf dem Geruchsabsorber nach oben.
4. Heben Sie den Geruchsabsorber vorsichtig mit den Laschen aus dem Gehäuse.
5. Ersetzen Sie ihn durch einen neuen Geruchsabsorber. Klappen Sie die Laschen nach unten. Drücken Sie den Geruchsabsorber nicht mit Gewalt in den Schlitz.
6. Schließen Sie die obere Abdeckung fest.

Fehlerbehebung

Serviceprobleme, die gravierend erscheinen, können oft leicht gelöst werden.
Sie können Ihr eigener Problemlöser sein, indem Sie diese Anleitung durchlesen.
Alle anderen Wartungsarbeiten sollten von einem von Oreck autorisierten Servicecenter durchgeführt werden.

Willkommen zu unserem Call (Anrufen). Click (Klicken). Visit (Besuchen). Kundenserviceprogramm.
Um mit einem Oreck-Mitarbeiter zu sprechen, rufen Sie an:

Call (Anrufen)		USA: 1 800 989 3535 Kanada: 1 888 676 7325
Click (Klicken)		Im Web zeigen und klicken Sie auf: www.oreck.com oder besuchen Sie www.oreck.com und klicken Sie oben rechts auf 'locate a store (Händler finden)'. Kanada: www.oreckcanada.com
Visit (Besuchen)		Besuchen Sie Oreck persönlich an einem von über 450 Standorten. Um den nächstgelegenen Store zu finden, rufen Sie bitte 888•oreck store (1 888 673 2578) an.
