Universal Remote Control UR4U-MDVR2 Handbuch

Einleitung

Diese Fernbedienung wurde entwickelt, um alle digitalen Set-Top-Boxen von Motorola und Scientific Atlanta (einschließlich HD und DVR) sowie die Mehrzahl der auf dem Markt befindlichen Fernseher, Videorekorder, DVDs und AUDIO-Geräte wie unten dargestellt zu bedienen.

CABLE (Kabel) : Kabelkonverter
TV (Fernseher) : Fernseher
DVD (DVD) : DVDs, TV/DVDs, Videorekorder und TV/Videorekorder
AUX (AUX) : Audio-Receiver und DVRs, etc.

Batterien wechseln

Bevor Sie diese Fernbedienung programmieren oder bedienen, müssen Sie zuerst zwei neue AA Alkaline Batterien einlegen.

SCHRITT 1 Entfernen Sie die Batteriefachabdeckung auf der Rückseite Ihrer Fernbedienung.

SCHRITT 2 Überprüfen Sie die Batterielarität sorgfältig und legen Sie die Batterien wie in der Abbildung unten gezeigt ein.

SCHRITT 3 Setzen Sie die Batteriefachabdeckung wieder ein.

Bedienung

STANDARDSTATUS:
Komponentenstandard: CABLE (Kabel)
Kanalstandard: CABLE (Kabel) Kanal +/- und Ziffern werden über die CABLE (Kabel)-Box bedient.

Sie haben die Option, Kanal +/- und Ziffern über den TV (Fernseher), VCR (Videorekorder) oder DVD (DVD) zu steuern.

Lautstärkestandard: CABLE (Kabel) Lautstärke +/- und Mute (Stummschaltung) werden über den TV (Fernseher) bedient. Sie haben die Option, die Lautstärke über die Kabelbox, den VCR (Videorekorder) oder den DVD (DVD) zu steuern.

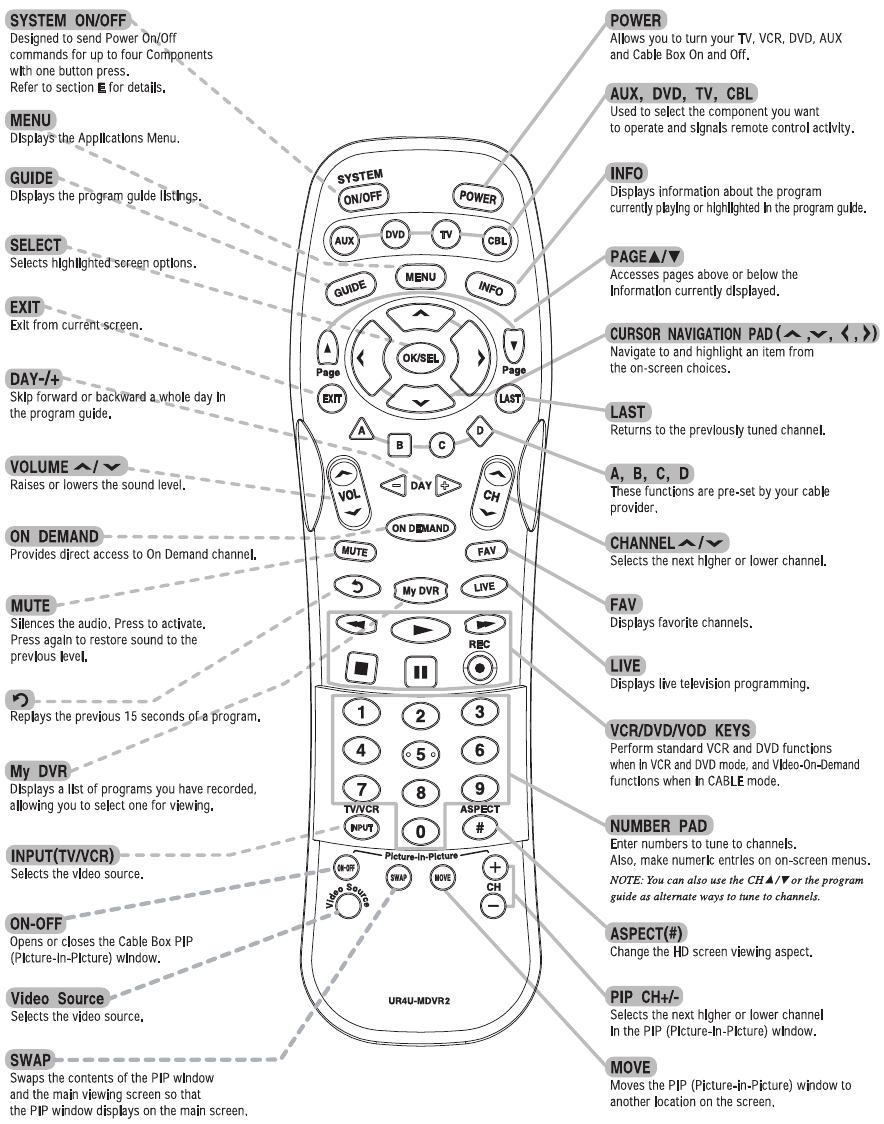

Tastenfunktionen

Programmierung der Fernbedienung

Es gibt zwei Möglichkeiten, Ihre Fernbedienung zu programmieren:

* Die vorprogrammierte 3-stellige Code-Methode
* Die Auto-Such-Methode

Die vorprogrammierte Code-Methode ermöglicht es Ihnen, alle Tasten gleichzeitig einzurichten, indem Sie 3-stellige Codenummern eingeben, die einem bestimmten Hersteller/einer Marke der Komponente entsprechen, daher ist sie die schnellste und einfachste der beiden Methoden. (Code-Tabellen befinden sich auf der Rückseite dieser Anleitung.) Die Auto-Such-Methode durchsucht alle Codes in der Fernbedienung, einen nach dem anderen.

WICHTIGE EINRICHTUNGSHINWEISE:
Dies betrifft alle Programmierschritte. Wenn Sie sich im Einrichtungsmodus für jede Komponente befinden, leuchtet eine Komponenten-LED für 30 Sekunden. Wenn Sie innerhalb von 30 Sekunden keine Taste drücken, erlischt die LED und der Einrichtungsmodus wird beendet. Sie müssen dann von vorne beginnen. Beim Programmieren eines Kombigeräts programmieren Sie es zuerst als VCR (Videorekorder) oder DVD (DVD).

Vorprogrammierte 3-stellige Code-Methode

SCHRITT 1 Schalten Sie die Komponente ein, die Sie programmieren möchten (TV (Fernseher), VCR (Videorekorder), DVD (DVD) oder AUX (AUX)).

SCHRITT 2 Drücken Sie die Taste [COMPONENT (KOMPONENTE)] (TV (Fernseher), DVD (DVD) oder AUX (AUX)) und die Taste [OK/SEL (OK/AUSW)] gleichzeitig für 3 Sekunden. Die Komponenten-LED leuchtet 30 Sekunden lang und zeigt an, dass das Gerät zur Programmierung bereit ist.

SCHRITT 3 Richten Sie die Fernbedienung auf die Komponente und geben Sie die 3-stellige Codenummer ein, die Ihrer Marke zugewiesen ist.

*Hinweis: Wenn die gerade eingegebene 3-stellige Codenummer korrekt ist, schaltet sich die Komponente aus. Falls sie sich nicht ausschaltet, geben Sie weiterhin die für diese Marke aufgeführten Codenummern ein, bis sich die Komponente ausschaltet.

SCHRITT 4 Nachdem Sie die korrekte Codenummer eingegeben und sich die Komponente ausgeschaltet hat, drücken Sie die Taste [POWER (EIN/AUS)], um die Komponente wieder einzuschalten. Nun ist es Zeit, die Tasten [VOLUME (LAUTSTÄRKE)] und [MUTE (STUMM)] für den TV (Fernseher) (oder die Tasten [PLAY (SPIELEN)] und [STOP (STOPPEN)] für VCR (Videorekorder) und DVD (DVD)) zu testen, um sicherzustellen, dass sie alle funktionieren. Wenn eine der Funktionen nicht wie erwartet funktioniert, wiederholen Sie ab SCHRITT 3 unter Verwendung der nächsten 3-stelligen Codenummer, die für diese Marke aufgeführt ist.

SCHRITT 5 Sobald Sie den richtigen 3-stelligen Code gefunden haben, speichern Sie ihn, indem Sie dieselbe Taste [COMPONENT (KOMPONENTE)] noch einmal drücken. Die Komponenten-LED blinkt zweimal, um zu bestätigen, dass der Code erfolgreich gespeichert wurde.

Programmieren Sie nun die restlichen Komponenten, indem Sie die SCHRITTE 1-5 wiederholen.

*Hinweis: Wenn die vorprogrammierte Methode nicht funktioniert hat oder wenn die Code-Tabellen Ihre Komponentenmarke nicht auflisten, verwenden Sie die Auto-Such-Methode, wie erklärt.

Auto-Such-Methode

SCHRITT 1 Schalten Sie die Komponente ein, die Sie programmieren möchten (TV (Fernseher), VCR (Videorekorder), DVD (DVD) oder AUX (AUX)).

SCHRITT 2 Drücken Sie die Taste [COMPONENT (KOMPONENTE)] (TV (Fernseher), DVD (DVD) oder AUX (AUX)) und die Taste [OK/SEL (OK/AUSW)] gleichzeitig für 3 Sekunden. Die Komponenten-LED leuchtet 30 Sekunden lang und zeigt an, dass das Gerät zur Programmierung bereit ist.

SCHRITT 3 Richten Sie die Fernbedienung auf die Komponente und drücken Sie die Taste [CH (KANAL AUFWÄRTS)] oder [CH (KANAL ABWÄRTS)] Schritt für Schritt oder halten Sie sie gedrückt. Die Fernbedienung sendet eine Reihe von EIN/AUS-Befehlen aus. Lassen Sie die Taste [CH (KANAL AUFWÄRTS)] oder [CH (KANAL ABWÄRTS)] los, sobald sich die Komponente ausschaltet.

SCHRITT 4 Funktionen testen. (Wie bei der 3-stelligen Code-Programmiermethode). Wenn eine der Funktionen nicht wie erwartet funktioniert, wiederholen Sie ab SCHRITT 3 unter Verwendung der Tasten [CH (KANAL AUFWÄRTS)] oder [CH (KANAL ABWÄRTS)], um den richtigen Code zu finden.

SCHRITT 5 Code speichern. (Wie bei der 3-stelligen Code-Programmiermethode).

Wiederholen Sie nun die Auto-Such-Methode für diejenigen Komponenten, die Sie zuvor mit der vorprogrammierten Methode nicht programmieren konnten.

Ermitteln der Einrichtungs-Codenummer einer Komponenten-Taste

Wenn Sie die Auto-Such-Methode verwendet haben, um eine Komponente zu programmieren, wissen Sie möglicherweise nicht, wie die korrekte Codenummer lautet. Hier ist eine Möglichkeit, die Codenummer zu ermitteln, damit Sie sie für zukünftige Referenzzwecke notieren können.

SCHRITT 1 Drücken Sie die Taste [COMPONENT (KOMPONENTE)] (TV (Fernseher), DVD (DVD) oder AUX (AUX)), die Sie überprüfen möchten, und die Taste [OK/SEL (OK/AUSW)] gleichzeitig für 3 Sekunden. Die Komponenten-LED leuchtet 30 Sekunden lang.

SCHRITT 2 Drücken Sie die Taste [INFO (INFO)] und zählen Sie, wie oft die Komponenten-LED blinkt. Diese Zahl gibt die erste Ziffer des Codes an, gefolgt von der zweiten und dritten, jeweils getrennt durch eine einsekündige Pause, in der die LED erlischt.

*Hinweis: 10 Blinksignale stellen die Zahl Null dar.

Beispiel: Ein Blinken, (Pause), acht Blinksignale, (Pause) und drei Blinksignale, ergibt die Codenummer 183.

AUX-Funktion: Programmierung einer 4. Komponente

Sie können die AUX (AUX)-Funktion nutzen, um eine 4. Komponente wie einen zweiten TV (Fernseher), VCR (Videorekorder), DVD (DVD) oder eine Audio-Komponente zu programmieren.

SCHRITT 1 Schalten Sie die 4. Komponente ein, die Sie programmieren möchten (TV (Fernseher), VCR (Videorekorder), DVD (DVD) oder Audio).

SCHRITT 2 Drücken Sie die Taste [AUX (AUX)] und die Taste [OK/SEL (OK/AUSW)] gleichzeitig für 3 Sekunden. Die [AUX (AUX)] Komponenten-LED leuchtet 30 Sekunden lang.

SCHRITT 3 Drücken Sie die Taste [COMPONENT (KOMPONENTE)], die Sie einrichten möchten. Richten Sie die Fernbedienung auf die Komponente und geben Sie die 3-stellige Codenummer ein, die Ihrer Marke zugewiesen ist.

*Hinweis: Wenn die gerade eingegebene 3-stellige Codenummer korrekt ist, schaltet sich die Komponente aus. Falls sie sich nicht ausschaltet, geben Sie weiterhin die für diese Marke aufgeführten Codenummern ein, bis sich die Komponente ausschaltet.

SCHRITT 4 Funktionen testen. (Wie bei der 3-stelligen Code-Programmiermethode). Wenn eine der Funktionen nicht wie erwartet funktioniert, müssen Sie einen neuen Code finden.

SCHRITT 5 Sobald Sie den richtigen 3-stelligen Code gefunden haben, speichern Sie ihn, indem Sie die Taste [AUX (AUX)] noch einmal drücken. Die Komponenten-LED blinkt zweimal, um zu bestätigen, dass der Code gespeichert wurde. Wenn Sie nun die Taste [AUX (AUX)] drücken, funktionieren alle Tasten mit dieser 4. Komponente.

Programmierung der System Ein/Aus-Taste

Dies ermöglicht es Ihnen, die [System On/Off (System Ein/Aus)]-Taste so zu programmieren, dass sie mit einem Tastendruck bis zu vier Ein/Aus-Befehle senden kann.

SCHRITT 1 Drücken Sie die Taste [CBL (Kabel)].

SCHRITT 2 Drücken Sie die Taste [SYSTEM ON/OFF (SYSTEM EIN/AUS)] und die Taste [OK/SEL (OK/AUSW)] gleichzeitig für 3 Sekunden. Die [CBL (Kabel)] Komponenten-LED leuchtet 30 Sekunden lang.

SCHRITT 3 Drücken Sie die erste [COMPONENT (KOMPONENTE)] Taste, die Sie in der [SYSTEM ON/OFF (SYSTEM EIN/AUS)] Taste speichern möchten, und dann die Taste [POWER (EIN/AUS)]. Wiederholen Sie dies für andere Komponenten, bis Sie alle gewünschten Ein/Aus-Befehle in der [SYSTEM ON/OFF (SYSTEM EIN/AUS)] Taste gespeichert haben.

SCHRITT 4 Drücken Sie die Taste [CH+ (KANAL +)], um die gespeicherten Ein/Aus-Befehle zu speichern. Die Taste [CBL (Kabel)] blinkt zweimal, um zu bestätigen, dass die Befehle gespeichert wurden.

Programmierung der Kanalsteuerung

Sie können die Kanalsteuerungen ([Channel Up (Kanal aufwärts)], [Channel Down (Kanal abwärts)], [Last (Letzter)] und Ziffern) von einer Komponente so programmieren, dass sie im Modus einer anderen Komponente funktionieren. Die Standardeinstellungen der Kanalsteuerung auf der Fernbedienung sind wie folgt:

CBL (Kabel) :CBL (Kabel)
T V (Fernseher) :CBL (Kabel)
DVD (DVD) :DVD (DVD)
AUX (AUX) :AUX (AUX)

Wenn Sie die TV (Fernseher)-Kanalsteuerung im TV (Fernseher)-Modus bedienen möchten, gehen Sie wie folgt vor.

SCHRITT 1 Drücken Sie die Taste [TV (Fernseher)] und die Taste [OK/SEL (OK/AUSW)] gleichzeitig für 3 Sekunden. Die [TV (Fernseher)] Komponenten-LED leuchtet 30 Sekunden lang.

SCHRITT 2 Drücken Sie die Taste [VOL - (LAUTSTÄRKE -)].

SCHRITT 3 Drücken Sie die Taste [TV (Fernseher)] erneut.
Die Komponenten-LED blinkt zweimal, um die Programmierung zu bestätigen.

Zurück zum ursprünglichen Zustand:
Wenn Sie die CABLE (Kabel)-Kanalsteuerung im TV (Fernseher)-Modus wiederherstellen möchten, wiederholen Sie die obigen Schritte, drücken Sie aber [CBL (Kabel)] in SCHRITT 3.

Programmierung der Lautstärkeregelung

Sie können die Lautstärkeregler ([Volume Up (Lautstärke erhöhen)], [Volume Down (Lautstärke verringern)] und [Mute (Stummschaltung)]) von einer Komponente so programmieren, dass sie im Modus einer anderen Komponente funktionieren. Die Standardeinstellungen der Lautstärkeregelung auf der Fernbedienung sind wie folgt:

CBL (Kabel) :TV (Fernseher)
T V (Fernseher) :TV (Fernseher)
DVD (DVD) :TV (Fernseher)
AUX (AUX) :AUX (AUX)

Wenn Sie die CBL (Kabel)-Lautstärkeregelung im CBL (Kabel)-Modus bedienen möchten, gehen Sie wie folgt vor.

SCHRITT 1 Drücken Sie die Taste [CBL (Kabel)] und die Taste [OK/SEL (OK/AUSW)] gleichzeitig für 3 Sekunden. Die [CBL (Kabel)] Komponenten-LED leuchtet 30 Sekunden lang.

SCHRITT 2 Drücken Sie die Taste [VOL + (LAUTSTÄRKE +)].

SCHRITT 3 Drücken Sie die Taste [CBL (Kabel)].
Die Komponenten-LED blinkt zweimal, um die Programmierung zu bestätigen.

Zurück zum ursprünglichen Zustand:
Wenn Sie die TV (Fernseher)-Lautstärkeregelung im CBL (Kabel)-Modus wiederherstellen möchten, wiederholen Sie die obigen Schritte, drücken Sie aber [TV (Fernseher)] in SCHRITT 3 .

Programmierung eines Lieblingskanals

Siehe Guide Menu (Guide-Menü) auf dem Bildschirm.

Warnung bei niedrigem Batteriestand

Wenn die Batterien schwach sind und durch frische Batterien ersetzt werden müssen, blinken die Komponenten-LEDs immer 2 Mal hintereinander, wenn eine [POWER (EIN/AUS)]-Taste gedrückt wird, um Geräte einzuschalten.

Speichersperrsystem

Diese Fernbedienung ist so konzipiert, dass sie die programmierte Speicherkapazität 10 Jahre lang beibehält, auch nachdem die Batterien aus der Fernbedienung entfernt wurden.

Notieren Sie Ihre Komponenten-Einrichtungscodes

TV (Fernseher) Einrichtungscodenummer:

DVD (DVD) Einrichtungscodenummer:

AUX (AUX) Einrichtungscodenummer:

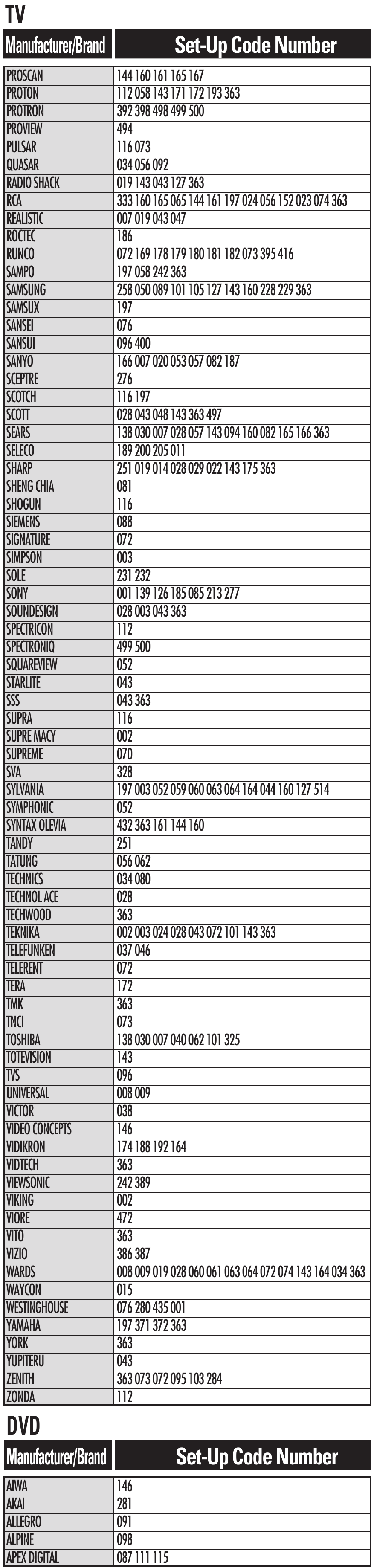

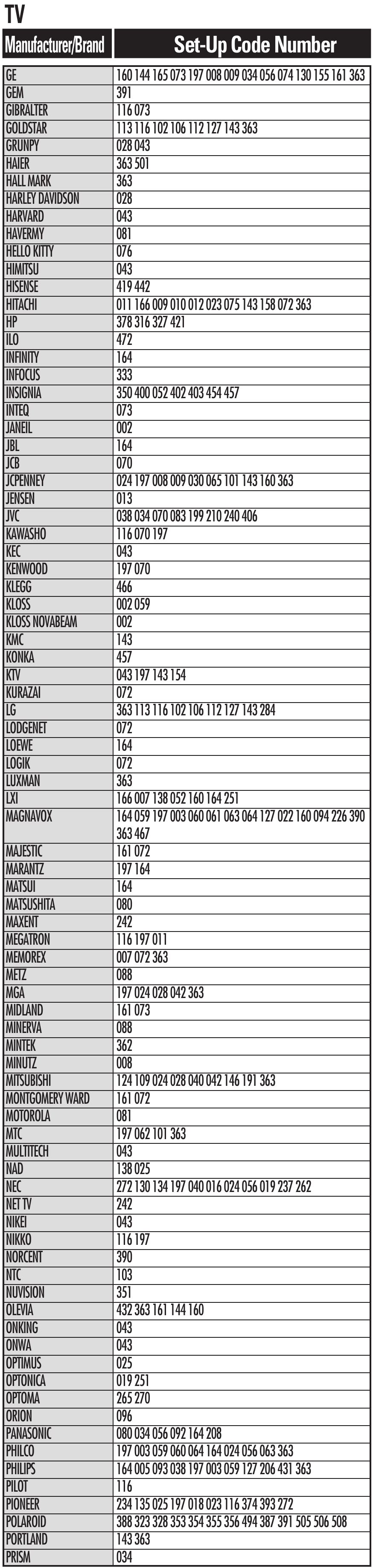

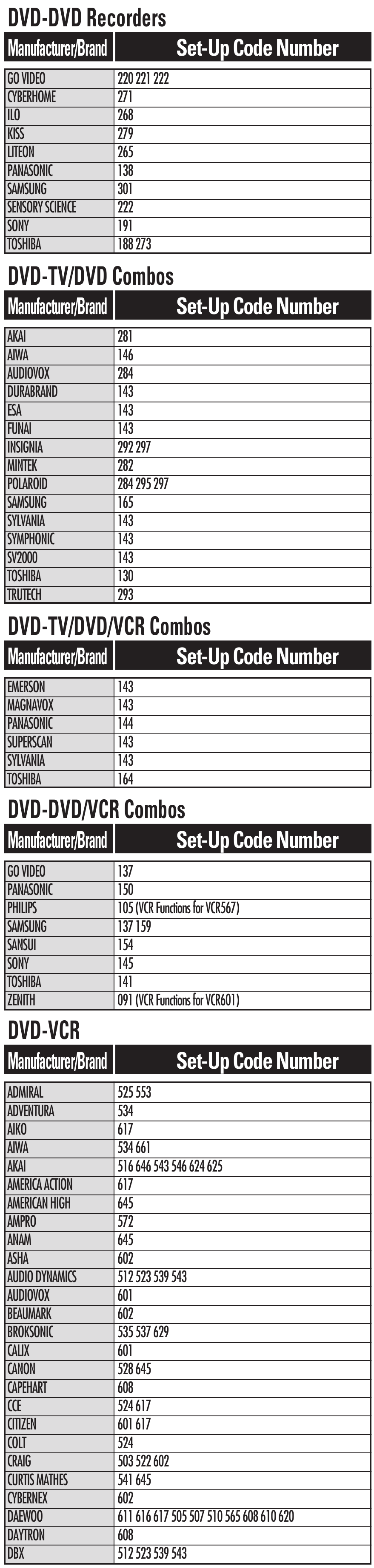

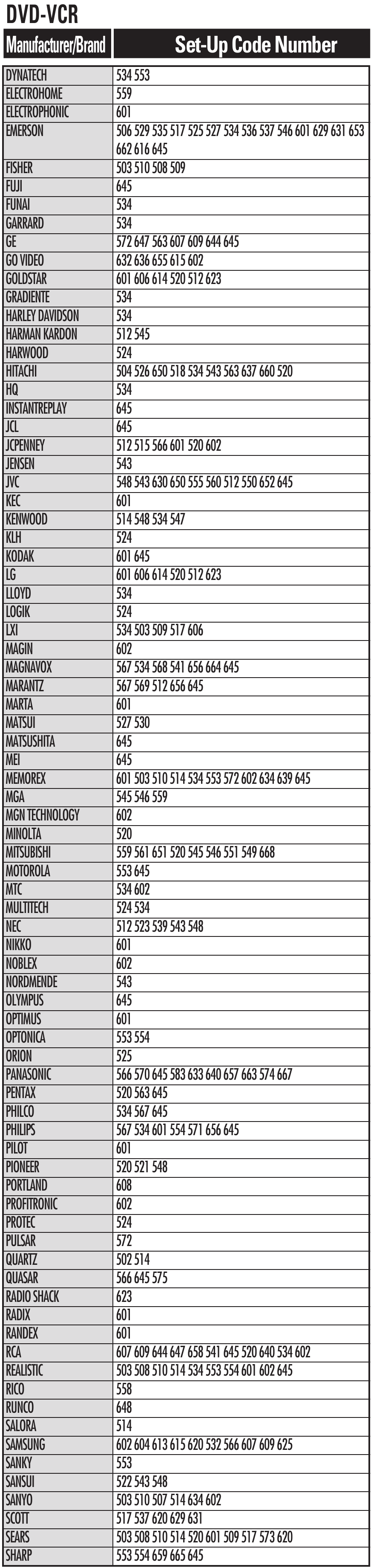

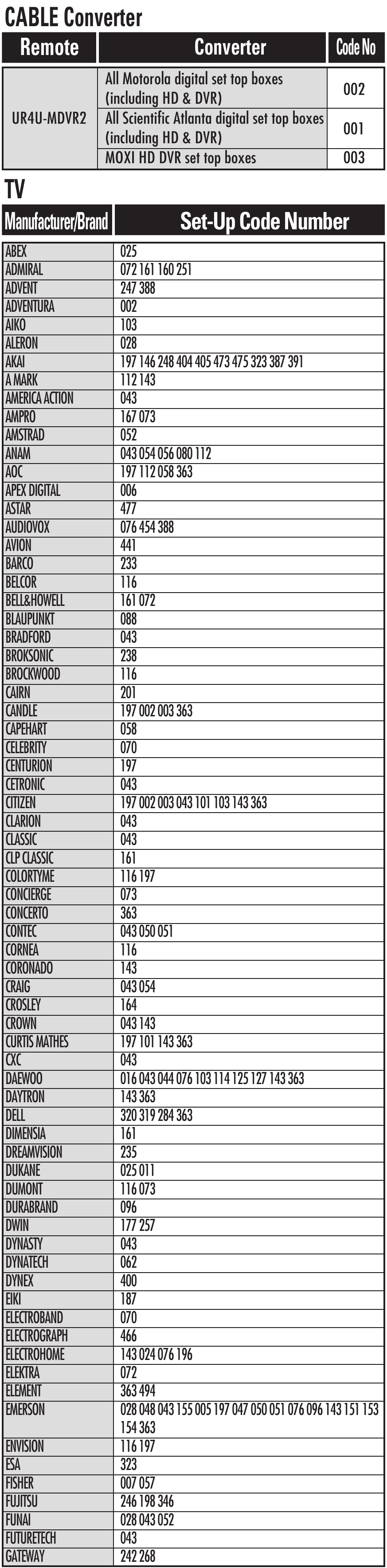

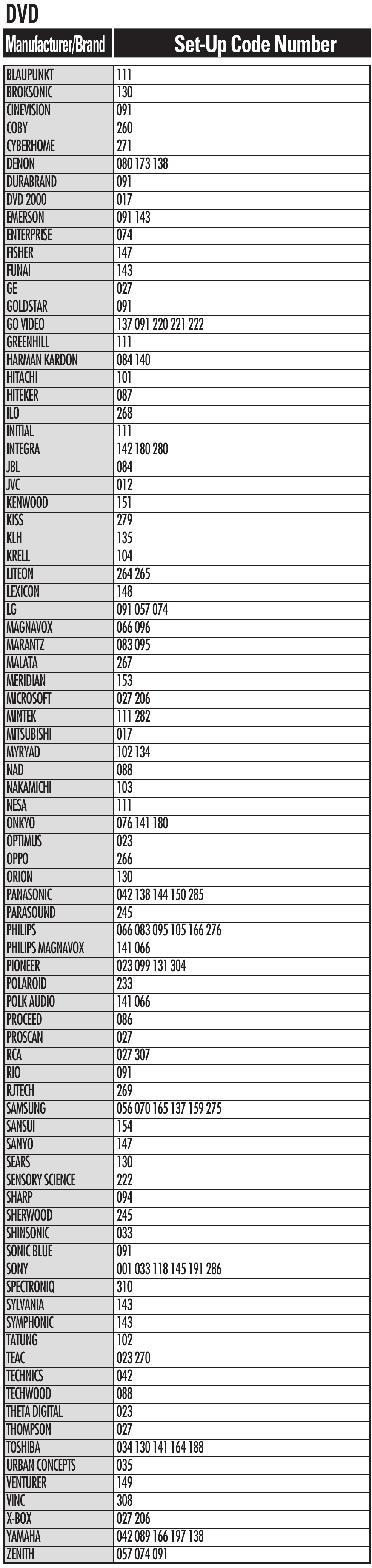

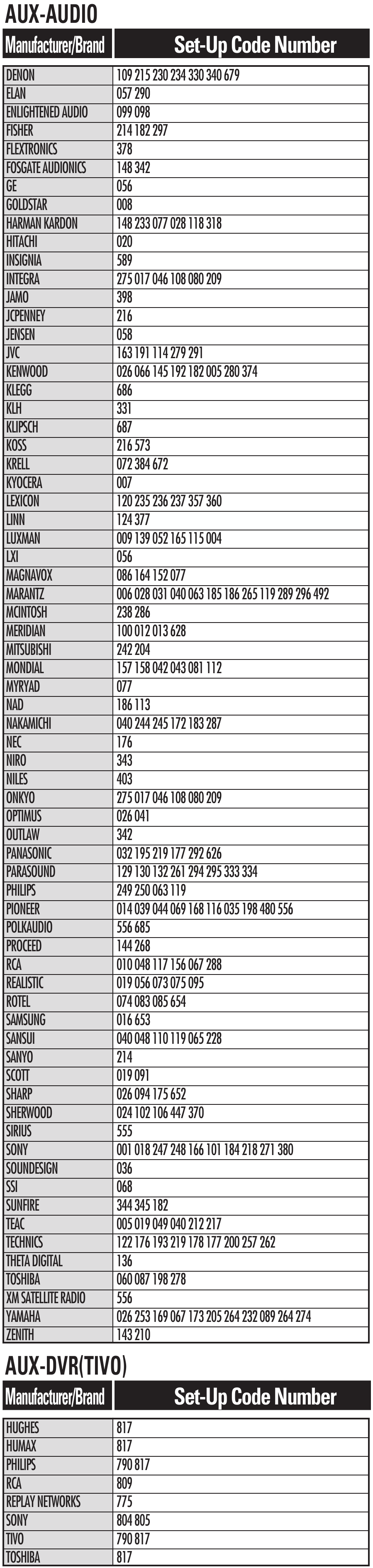

Einrichtungscodetabellen
