Loewe klang link Schnellstartanleitung

Einführung

Mittels des Loewe klang link ist es nun möglich, Ihre Loewe klang 5/9 Lautsprecher und den Loewe klang 5 Subwoofer kabellos zu betreiben.
Sie können Ihre Loewe klang link Box in 3 Schritten in Betrieb nehmen.

• Befestigen Sie den Loewe klang link an der Rückseite des Fernsehgeräts.
• Verbinden Sie den Loewe klang link.
• Verbinden Sie die Loewe klang 5/9 Lautsprecher und den Loewe klang 5 Subwoofer mit Ihrer Loewe klang link Box.

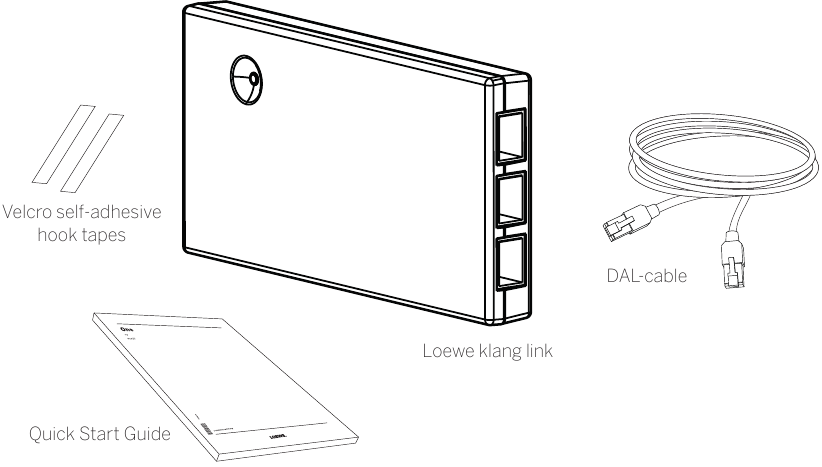

Lieferumfang

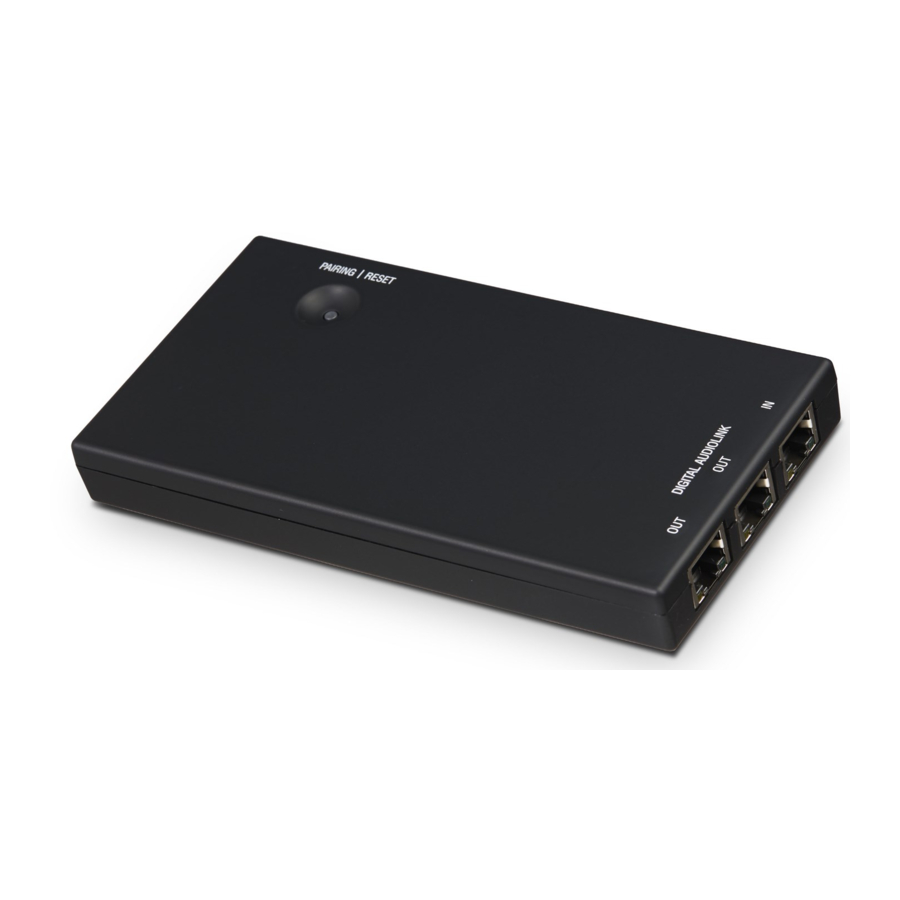

Bezeichnungen der Anschlüsse

1. DAL IN - Digital Audio Link Eingang
2. DAL OUT - Digital Audio Link Ausgang
3. DAL OUT - Digital Audio Link Ausgang
4. PAIRING / RESET

Bestimmungsgemäße Verwendung

Die Loewe klang link Box ist für die drahtlose Übertragung von Audiosignalen konzipiert. Sie kann nur in Verbindung mit einem Loewe Soundsystem und einem Loewe Fernsehgerät verwendet werden, die Box kann nicht eigenständig betrieben werden.
Die in der Bedienungsanleitung des Fernsehgeräts und des Lautsprechers/Subwoofers enthaltenen Sicherheitshinweise sind weiterhin zu beachten und gelten auch für das angeschlossene System. Bei ordnungsgemäßer Installation ist dieses Produkt sicher, halten Sie es jedoch von Wasser und offenem Feuer fern.

Gerät montieren

Mit den mitgelieferten selbstklebenden Haken-Klettstreifen kann der Loewe klang link an der Rückseite des Fernsehgeräts befestigt werden.
Bei Fernsehgeräten mit einer entsprechenden Aussparung im rückseitigen Kabelkanal können Sie den Loewe klang link direkt im Kabelkanal installieren.
Achten Sie in diesem Fall darauf, dass die Klebestreifen nicht auf ein Klebeetikett oder Typenschild, sondern direkt auf die TV-Rückwand aufgebracht werden.

• Schalten Sie das Fernsehgerät mit dem Netzschalter aus.
• Ziehen Sie die rückseitige Folie von zwei Streifen der Haken-Klettstreifen ab und befestigen Sie jeweils einen Streifen an den Aussparungen (A) an der Unterseite des Loewe klang link.

• Befestigen Sie die Flauschseiten der beiden restlichen Streifen an den zuvor aufgeklebten Haken-Klettstreifen.
• Ziehen Sie die rückseitige Folie der beiden Klebebänder ab.
• Drücken Sie den Gehäuseboden (B) des Loewe klang link mit den beiden Klebebändern fest an die gewünschte Stelle an der TV-Rückwand, um ihn zu fixieren. Die Anschlussbuchsen (C) müssen nach rechts zeigen.


Gerät anschließen

Der Betrieb mehrerer Loewe klang link Boxen innerhalb eines Systems funktioniert nicht. Sie können nur eine Box verwenden.

• Stecken Sie ein Ende des mitgelieferten DAL-Kabels in die Buchse 1 DAL IN des Loewe klang link und das andere Ende in die Buchse Digital Audio Link Ihres Loewe Fernsehgeräts.
• Nach dem Anschließen des Loewe klang link können Sie den Netzschalter Ihres Fernsehgeräts einschalten.

Die Abbildung der Verkabelung wird beispielhaft für das Loewe bild 7 Fernsehgerät gezeigt.

• Wenn Sie ein kabelgebundenes 2.0-System betreiben, haben Sie die Möglichkeit, die beiden DAL OUT Buchsen der Loewe klang link Box zu nutzen.
  Wir haben diese Anschlussmöglichkeit für Sie geschaffen, um ein unnötig langes Verbindungskabel zu vermeiden. So können Sie von jeder DAL OUT Buchse ein Verbindungskabel zu jedem Lautsprecher/Subwoofer verwenden. Sie müssen keine lange Verbindungsleitung von Lautsprecher/Subwoofer zu Lautsprecher/Subwoofer verlegen.

Software-Update des Fernsehgeräts

Unter bestimmten Umständen kann es notwendig sein, dass die Software Ihres Fernsehgeräts für den Betrieb des Fernsehgeräts mit dem Loewe klang link aktualisiert werden muss.
Überprüfen Sie im Gerätemenü die derzeit auf Ihrem Fernsehgerät installierte Softwareversion (Zugriff über: Home (Startseite) Ansicht System settings (Systemeinstellungen) Extras (Extras) Integrated features of the TV (Integrierte TV-Funktionen)). Die auf Ihrem Fernsehgerät installierte Softwarepaketversion finden Sie in der Kategorie Software (Software).
Ein Update kann über ein Online-Update via Internet erfolgen (Zugriff über: Home (Startseite) Ansicht System settings (Systemeinstellungen) Operation (Bedienung) Software (Software) Software update (Software-Update)).
Weitere Informationen zum Software-Update finden Sie im Kapitel Verschiedenes in der Bedienungsanleitung Ihres Fernsehgeräts.

Gerät in Betrieb nehmen

In der Ansicht Soundkomponenten Ihres Loewe Fernsehgeräts können Sie die Loewe klang link Box konfigurieren.

HOME (Startseite): Rufen Sie die Home (Startseite) Ansicht auf.

Markieren Sie System settings (Systemeinstellungen), OK (Bestätigen) ruft System settings (Systemeinstellungen) auf.
Wählen Sie Connections (Verbindungen), gehen Sie zur nächsten Spalte.
Wählen Sie Sound components (Soundkomponenten), gehen Sie zur nächsten Spalte.

Wählen Sie das Loewe klang Sound system (Loewe klang Soundsystem).

Weitere Informationen zum Pairing und zur Verknüpfung finden Sie im Handbuch Ihrer Loewe Lautsprecher/Subwoofer.

Technische Daten

Konformität / Herstellererklärung

Loewe Technologies GmbH erklärt hiermit, dass dieses Produkt die wesentlichen Anforderungen und andere relevante Bestimmungen der Richtlinie 2014/53/EU und aller anwendbaren EU-Richtlinien erfüllt.

Die vollständige Konformitätserklärung finden Sie in der Produktauswahl unter:
www.loewe.tv/int/my-loewe

Die verwendeten Bildschirmgrafiken dienen lediglich als Beispiel. Je nach Gerätetyp können die verfügbaren Hardware-/Softwarekomponenten unterschiedlich sein.
Die Informationen in diesem Dokument können ohne vorherige Ankündigung geändert werden und stellen keine Verpflichtung seitens der Loewe Technologies GmbH dar.
Alle Rechte, einschließlich Übersetzung, technische Änderungen und Irrtümer, vorbehalten

Loewe Technologies GmbH
Industriestraße 11
D-96317 Kronach
www.loewe.tv
© Loewe Technologies GmbH, Kronach 03/19-4.0 PS
