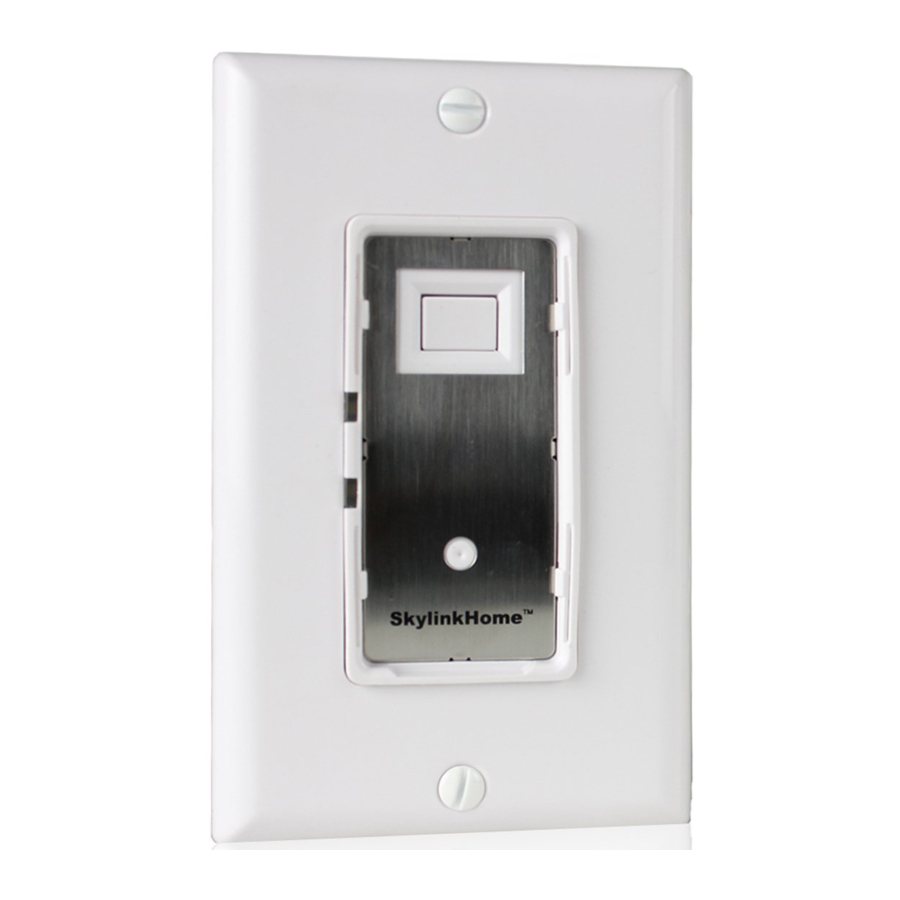

SkyLink WE-001 - Wandschalter-Handbuch

EINFÜHRUNG

Vielen Dank für den Kauf eines SkylinkHome^TM Empfängers, des Wandschalters Modell WE-001. Ersetzen Sie einfach Ihren vorhandenen Wandschalter durch diesen Wandschalter, und Sie können dann kabellos Lichter oder Geräte usw. mit einem SkylinkHome^TM Sender ein- und ausschalten.

Der Wandschalter WE-001 kann mit bis zu 8 Sendern kommunizieren, sodass der Benutzer die Möglichkeit hat, weitere Sender zum System hinzuzufügen, wie z. B. weitere Fernbedienungen oder Bewegungsmelder usw.

Alle drahtlosen Signalübertragungen innerhalb des SkylinkHome^TM Systems basieren auf Rolling-Code-Technologie, um höchste Sicherheit zu gewährleisten.

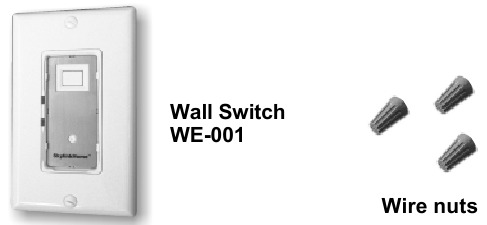

Die folgenden Artikel sind in diesem Paket enthalten:

• Wandschalter
• Verbindungsklemmen
• Bedienungsanleitung

EINRICHTUNG

Die Einrichtung des Wandschalters ist einfach. Ersetzen Sie einfach Ihren vorhandenen Wandschalter durch den Wandschalter.

Eine Installation ist erforderlich, und die beiliegenden Anweisungen müssen sorgfältig in allen Schritten und Hinweisen befolgt werden. Wenn Sie sich bei der Durchführung dieser Installation unsicher oder unwohl fühlen, wenden Sie sich bitte an einen qualifizierten Elektriker. Dieses Handbuch sollte auch für zukünftige Referenzen aufbewahrt werden.

1. Schalten Sie die Stromversorgung des Stromkreises, an dem Sie den Wandschalter installieren möchten, am Schutzschalter ab.

   Das Nichtabschalten der Stromversorgung am Schutzschalter kann zu einem Stromschlag führen, der schwere oder tödliche Verletzungen verursachen kann.
   Hinweis:
   Der Wandschalter ist für eine maximale Last von 1000W bei 120VAC ausgelegt.

2. Befolgen Sie die untenstehenden Diagramme, um den Wandschalter mit den 2 Kabeln zu installieren: Phase (Live) und Last (Load). Verwenden Sie die mitgelieferten Verbindungsklemmen, um diese Kabel jeweils an die vorhandenen Kabel aus der Wand anzuschließen: Last (Rot) an Last und Phase (Schwarz) an Phase.
3. Nachdem alle Kabel angeschlossen sind, stellen Sie sicher, dass alle Kabelverbinder sicher befestigt sind und keine blanken Kupferdrähte sichtbar sind. Befestigen Sie den Wandschalter mit den mitgelieferten Schrauben.
4. Schalten Sie den Schutzschalter wieder ein. Die beiden blauen LEDs leuchten.
5. Der Status der angeschlossenen Last ist AUS. Der Wandschalter ist nun installiert und Sie können mit der Programmierung beginnen, um Sender in den Wandschalter einzulernen.


Hinweis:
Antenne (graues Kabel) -- Nicht abschneiden, so gerade wie möglich halten. Führen Sie die Antenne direkt in die Trockenbauwand oder durch eine Öffnung des Metallkastens in die Trockenbauwand, um eine größere Reichweite mit einer Fernbedienung zu erzielen

PROGRAMMIERUNG VON SENDERN (TC-SERIE) / SENSOREN

Um den Wandschalter fernzusteuern oder mit einem Sender oder Sensor zu betreiben, muss dieser mit dem Wandschalter programmiert werden. Jedes Modul kann von bis zu 8 verschiedenen Sendern (oder 8 verschiedenen Befehlssignalen) gesteuert werden.

Es gibt 2 Betriebsmodi für den Wandschalter:

1. Schaltmodus (Switch Mode) - Wenn ein gültiges Signal empfangen wird, schaltet es die Last ein oder aus
2. Countdown-Timer-Modus (Countdown Timer Mode) - Wenn ein gültiges Signal empfangen wird, bleibt die Last für eine bestimmte Zeitdauer eingeschaltet: 1 Minute, 5 Minuten, 15 Minuten, 30 Minuten oder 60 Minuten. Dies dient hauptsächlich der Energieeinsparung.

Sie können mehrere Sender / Sensoren mit dem Modul programmieren, und verschiedene Sender / Sensoren können einen anderen Modus aktivieren.

Um einen Sender der TC-Serie im Schaltmodus (Switch Mode) in den Wandschalter zu programmieren, befolgen Sie die nachstehenden Anweisungen:

1. Der Wandschalter muss ordnungsgemäß installiert und mit Strom versorgt sein. Drücken Sie die quadratische Taste am Wandschalter. Die angeschlossene Last sollte eingeschaltet und die 2 blauen LEDs aus sein.
2. Halten Sie die Taste "SET" (Einstellen) für ca. 3 Sekunden gedrückt, bis die obere blaue LED blinkt.
3. Sie können die Taste "SET" (Einstellen) nun loslassen. Die blaue LED blinkt für ca. 15 Sekunden weiterhin schnell.

4. Innerhalb von 15 Sekunden, befolgen Sie die Schritte A) bis C).
   1. Drücken Sie die Taste PROG (Programmieren) auf der Rückseite des TC-Senders.

   2. Drücken Sie die Taste am TC-Sender, die Sie in das Modul programmieren möchten.

   3. Sobald der Sender programmiert ist, blinken die beiden blauen LEDs am Wandschalter schnell und hören dann auf zu blinken, was anzeigt, dass Sie den Sender erfolgreich mit dem Modul programmiert haben. Die programmierte Sendertaste ist nun bereit für die Verwendung im Schaltmodus (Switch Mode).

Um einen Sender der TC-Serie im Countdown-Timer-Modus (Countdown Timer Mode) in den Wandschalter zu programmieren, befolgen Sie die nachstehenden Anweisungen:

1. Der Wandschalter muss ordnungsgemäß installiert und mit Strom versorgt sein. Drücken Sie die quadratische Taste am Wandschalter. Die angeschlossene Last sollte eingeschaltet und die 2 blauen LEDs aus sein.
2. Halten Sie die Taste "SET" (Einstellen) für ca. 9 Sekunden gedrückt, bis die obere blaue LED dauerhaft leuchtet.
3. Sie können die Taste "SET" (Einstellen) nun loslassen. Die blaue LED bleibt für ca. 15 Sekunden weiterhin an.
4. Innerhalb von 15 Sekunden, befolgen Sie die Schritte A bis C.
   1. Drücken Sie die Taste PROG (Programmieren) auf der Rückseite des TC-Senders.
   2. Drücken Sie die Taste am TC-Sender, die Sie programmieren möchten.
   3. Sobald der Sender programmiert ist, blinken die beiden blauen LEDs am Wandschalter schnell und hören dann auf zu blinken, was anzeigt, dass Sie den Sender erfolgreich mit dem Modul programmiert haben. Die programmierte Sendertaste ist nun bereit für die Verwendung im Countdown-Timer-Modus (Countdown Timer Mode).

Hinweis: Um andere Sender/Sensoren zu programmieren, beachten Sie bitte die Anweisungen dieser Sender/Sensoren und die oben genannten Anweisungen.

Hinweis: Sie müssen die Programmiersequenz innerhalb des 15-Sekunden-Intervalls abschließen, andernfalls verlässt der Wandschalter den Programmiermodus und Sie müssen von Schritt 1 an neu beginnen, wenn die blaue LED aus ist.

TIMER-DAUER EINSTELLEN

Wie erwähnt, kann der Timer auf die folgenden Dauern eingestellt werden: 1 Minute, 5 Minuten, 15 Minuten, 30 Minuten oder 60 Minuten.
Diese Timer-Dauer wird für den Countdown-Timer-Betriebsmodus verwendet.

1. Der Wandschalter muss ordnungsgemäß installiert und mit Strom versorgt sein. Die angeschlossene Last sollte ausgeschaltet und die 2 blauen LEDs an sein. Die Last muss ausgeschaltet sein, um die Timer-Dauer einzustellen.
2. Halten Sie die Taste SET (Einstellen) für 3 Sekunden gedrückt, die untere blaue LED blinkt einmal. Die Anzahl der Blitze zeigt die Timer-Dauer an:

3. Halten Sie die Taste SET (Einstellen) weiterhin gedrückt, bis die gewünschte Einstellung erreicht ist. Der Status ändert sich alle 6 Sekunden, d.h. wenn Sie die Taste SET weitere 6 Sekunden gedrückt halten, sehen Sie, wie sich die Anzahl der Blitze von 1 zu 2, 2 zu 3 usw. ändert.

Hinweis: Sobald die Anzahl der Blitze 5 erreicht, bleibt sie bei dieser Einstellung. Wenn Sie zu anderen Einstellungen, z. B. 1 Minute, zurückkehren möchten, lassen Sie die Taste los und wiederholen Sie den Vorgang ab Schritt 1, um von vorne zu beginnen.

Sobald ein Sender (Taste) für den Timer-Modus programmiert ist, schaltet die Aktivierung dieses programmierten Senders (Taste) die Last für die festgelegte Timer-Dauer ein.

Während eines Timer-Countdowns, wenn der Wandschalter ein weiteres Signal für den Timer-Betrieb empfängt, startet der Timer erneut und überschreibt den vorherigen Timer, wodurch die Einschaltzeit um ein weiteres Timer-Intervall verlängert wird.

Um den Timer-Countdown zu stoppen, drücken Sie eine programmierte Taste für den Schaltmodus (Switch Mode).

EIN- / AUS-BETRIEB

Wandschalter verwenden

Um die Last ein- / auszuschalten, drücken Sie einfach einmal die Taste des Wandschalters. Dies wechselt den Status des Lichts, d.h. von ein zu aus oder von aus zu ein.

Sender verwenden

Wenn die programmierte Taste eines Senders aktiviert wird, sendet er ein Signal, um den Status der Last umzuschalten. Wenn beispielsweise ein Umschaltsignal empfangen wird, während das Licht ausgeschaltet ist, schaltet dieses Signal das Licht ein.

Wenn Sie eine Deluxe-Fernbedienung haben, können Sie sicherstellen, dass Sie ein Licht tatsächlich einschalten, indem Sie zuerst [ ] drücken und dann die programmierte Taste. Ebenso können Sie sicherstellen, dass Sie ein Licht ausschalten, indem Sie zuerst [] drücken und dann die programmierte Taste.

Wenn Sie eine Deluxe-Fernbedienung haben und [ ] drücken, schalten alle Empfänger, für die die Fernbedienung programmiert ist, ihre Lasten ein. Wenn Sie [ ] drücken, schalten alle Empfänger, für die die Fernbedienung programmiert ist, ihre Lasten aus.

COUNTDOWN-TIMER-BETRIEBSMODUS

Wenn ein Sender oder ein Sensor im Timer-Modus für den Wandschalter programmiert ist, bleibt das angeschlossene Licht bei Aktivierung dieses Senders für das vorbestimmte Timer-Intervall eingeschaltet. Nach dem Timer-Intervall schaltet sich das Licht aus.

Das Drücken einer programmierten Taste für den Schaltmodus (Switch Mode) kann den Countdown-Timer-Betrieb überschreiben.

Hinweis: Der Countdown-Timer-Betrieb ist auch für andere Lasten als Lichter anwendbar.

ZONENBETRIEB

Für den Zonenbetrieb ist eine optionale Deluxe-Fernbedienung erforderlich. Ein Zonenbefehl ermöglicht es Ihnen, mehrere Lichter in derselben Zone gleichzeitig zu steuern. Ein Zonenbefehl muss zuerst in den Empfänger programmiert werden, bevor der Zonenbetrieb möglich ist. Um einen Zonenbefehl zu programmieren, lesen Sie bitte die Bedienungsanleitung der Deluxe-Fernbedienung.

Zonenbetrieb - Ein / Aus

Um eine Zone ein- oder auszuschalten, halten Sie [ ] oder [ ] gedrückt, bis die rote LED dreimal blinkt und dann dauerhaft leuchtet. Lassen Sie dann die gedrückte Taste los und drücken Sie die Zonennummer.

Zum Beispiel:
Halten Sie [ ] gedrückt, bis die rote LED dreimal blinkt und dauerhaft leuchtet. Lassen Sie dann [ ] los und drücken Sie [1]. Alle Lichter in Zone 1 werden eingeschaltet.
Halten Sie [ ] gedrückt, bis die rote LED dreimal blinkt und dauerhaft leuchtet. Lassen Sie dann [ ] los und drücken Sie [1]. Alle Lichter in Zone 1 werden ausgeschaltet.

Hinweis: Der Zonenbetrieb ist auch für andere Lasten als Lichter anwendbar.

SENDER VOM WANDSCHALTER LÖSCHEN

Sie können einen Sender oder Sensor vom Wandschalter löschen, aber Sie können kein bestimmtes Gerät direkt löschen; Sie müssen alle drahtlosen Geräte löschen und dann die gewünschten neu programmieren. Befolgen Sie die nachstehenden Anweisungen, um programmierte TC-Sender zu löschen.

1. Schalten Sie die angeschlossene Last mit einer programmierten TC-Fernbedienung ein, und die beiden blauen LEDs am Schalter sind aus.
2. Drücken Sie die Taste PROG (Programmieren) auf der Rückseite der TC-Fernbedienung, und die rote LED auf der Vorderseite der Fernbedienung leuchtet.
3. Halten Sie die programmierte Taste auf der Vorderseite der TC-Fernbedienung gedrückt; die LED an der Fernbedienung blinkt schnell. Lassen Sie die Taste erst bei Schritt 6 los.
4. Halten Sie die Taste "SET" (Einstellen) am Schalter ca. 3 Sekunden lang gedrückt, bis die obere blaue LED blinkt.
5. Sie können die Taste "SET" (Einstellen) loslassen.
6. Lassen Sie die Fernbedienungstaste los, und Sie haben nun alle Geräte erfolgreich gelöscht.

TECHNISCHE DATEN

Eingangsspannung: 120V AC, 60Hz
Standby-Strom: 0.2mA
Minimale Last: 10W
Maximale Last: 1000W at 120VAC
Betriebsfrequenz: 318MHz
Betriebstemperatur: -4°F - 140°F (-20°C - 60°C)
Luftfeuchtigkeit: 5%-95%
Reichweite: Bis zu 500 feet im Freifeld
