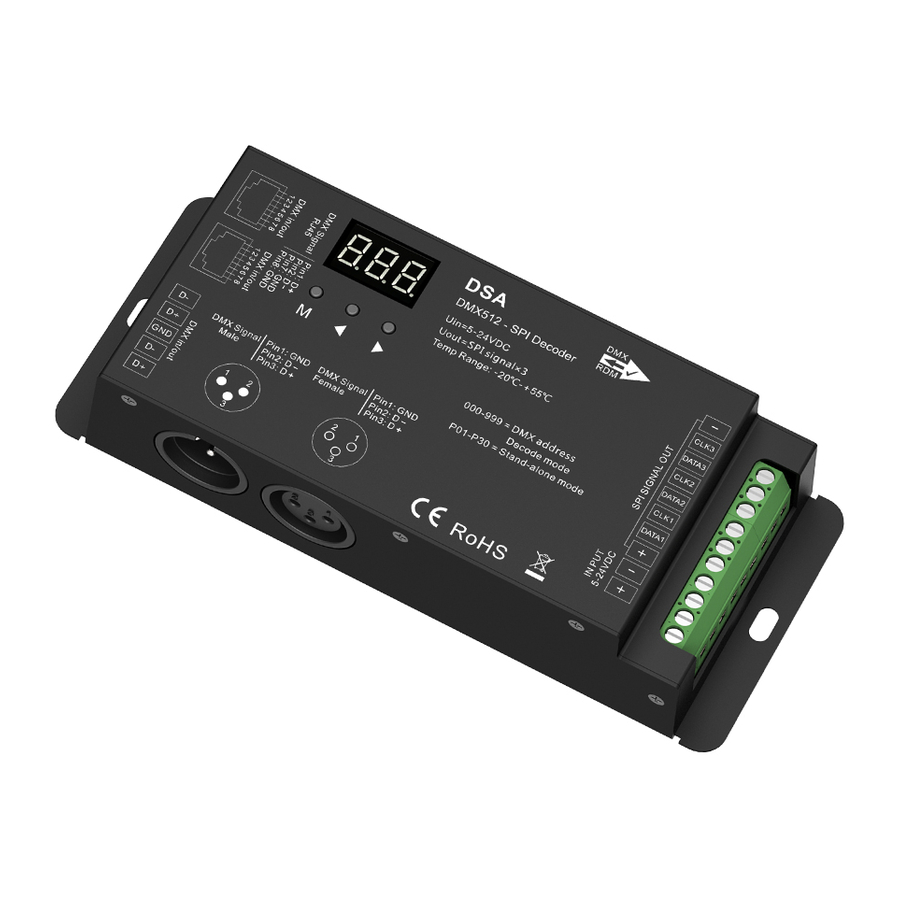

SKYDANCE DSA - DMX512-SPI Decoder und RF-Controller Handbuch

Merkmale

• DMX512 zu SPI Decoder und RF-Controller mit Digitalanzeige.
• Kompatibel mit 45 Arten von digitalen IC RGB- oder RGBW-LED-Streifen, IC-Typ und R/G/B-Reihenfolge können eingestellt werden.
  Kompatible ICs: M1803, TM1804, TM1809, TM1812, UCS1903, UCS1909, UCS1912, Sk6813, UCS2903, UCS2909, UCS2912, WS2811, WS2812, WS2813, WS2815, TM1829, TLS3001, TLS3002, GW6205, MBI6120, TM1814B(RGBW), SK6812(RGBW), SM16714(RGBW),WS2813(RGBW), WS2814(RGBW), UCS8904B(RGBW), LPD6803, LPD1101, D705, UCS6909, UCS6912, LPD8803, LPD8806, WS2801, WS2803, P9813, SK9822, TM1914A, GS8206, GS8208, UCS2904, SM16804, SM16825, UCS5603, UCS5603.
• DMX-Decoder-Modus, Stand-alone-Modus und RF-Modus wählbar.
• Standard DMX512-konforme Schnittstelle, DMX-Decoder-Startadresse über Tasten einstellbar.
• Im Stand-alone-Modus, Modus, Geschwindigkeit oder Helligkeit über Tasten ändern.
• Im RF-Modus, Kopplung mit RF 2.4G RGB/RGBW-Fernbedienung.
• 32 verschiedene dynamische Modi, darunter Lauflicht, Jagd, Fluss, Spur oder gleitender Farbwechsel.

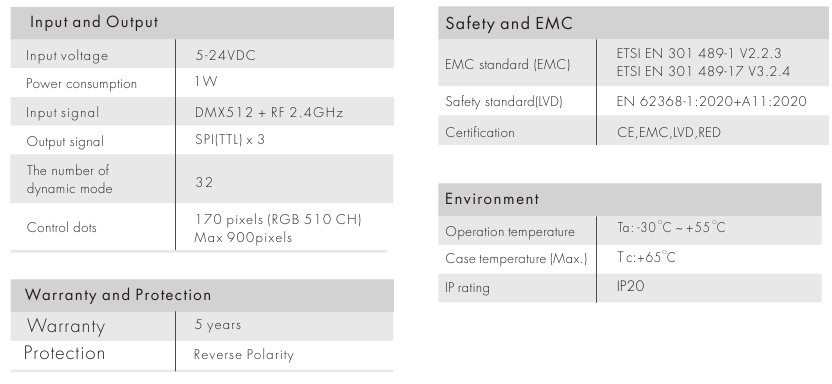

Technische Daten

Mechanischer Aufbau und Installation

Schaltplan

Hinweis:

• Wenn der SPI-LED-Pixelstreifen eine Einzeldrahtsteuerung ist, sind die DATA- und CLK-Ausgänge gleich, wir können bis zu 6 LED-Streifen anschließen.
• Wenn der SPI-LED-Pixelstreifen eine Zweidrahtsteuerung ist, können wir bis zu 3 LED-Streifen anschließen.

Bedienung

Einstellung von IC-Typ, RGB-Reihenfolge und Pixellänge

• Sie müssen zunächst sicherstellen, dass IC-Typ, RGB-Reihenfolge und Pixellänge des LED-Streifens korrekt sind.

• Lange die M- und ◀-Taste drücken, um IC-Typ, RGB-Reihenfolge, Pixellänge, automatischen Leerbildschirm einzurichten.
  Kurzes Drücken der M-Taste, um zwischen vier Elementen zu wechseln.
  Die ◀- oder ▶-Taste drücken, um den Wert jedes Elements einzustellen.
  Langes Drücken der M-Taste für 2 Sekunden, oder nach 10 Sekunden Inaktivität, beendet die Einstellung.

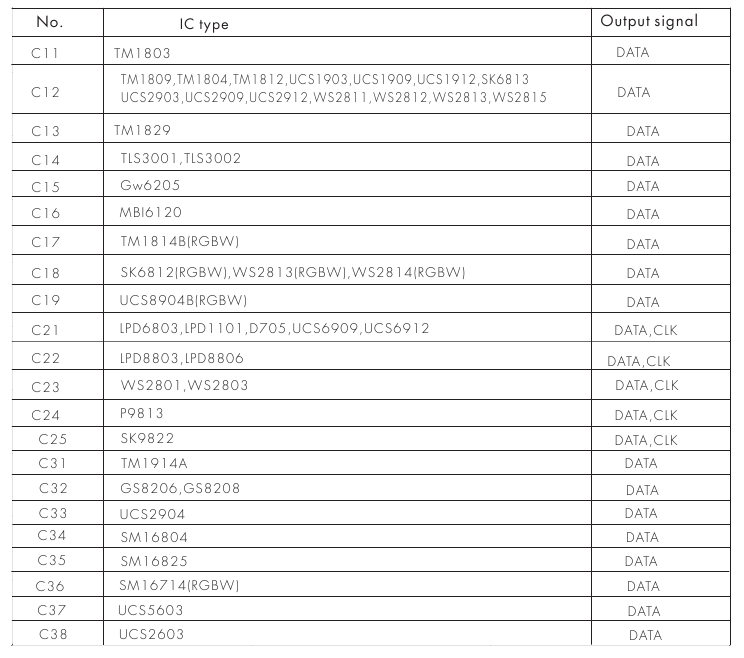

• IC-Typ-Tabelle:

• RGB-Reihenfolge: O-1 - O-6 zeigen sechs Reihenfolgen an (RGB, RBG, GRB, GBR, BRG, BGR).
• Pixellänge: Bereich ist 008-900.
• Automatischer Leerbildschirm: Aktivieren ("bon") oder Deaktivieren ("boF") des automatischen Leerbildschirms.

DMX-Decoder-Modus

Es gibt zwei wählbare DMX-Decoder-Modi.

DMX-Decoder-Modus 1: Lichtfarbe durch Einstellung der DMX-Decoder-Adresse ändern;
DMX-Decoder-Modus 2_: dynamische Lichtmodi umschalten, Helligkeit und Geschwindigkeit der dynamischen Modi über 3 verschiedene DMX-Decoder-Adressen steuern.

Lange die M-, ◀- und ▶-Taste gleichzeitig drücken, um zwischen DMX-Decoder-Modus 1 (Anzeige "d-1") und DMX-Decoder-Modus 2 (Anzeige "d-2") zu wechseln.
Die M-Taste für 2 Sekunden lang drücken und dann zur DMX-Adressschnittstelle zurückkehren.

Modus 1

• Kurz die M-Taste drücken, bei Anzeige 001-512, in den DMX-Decoder-Modus wechseln.
• Die ◀- oder ▶-Taste drücken, um die DMX-Decoder-Startadresse zu ändern (001-512), langes Drücken für schnelle Anpassung.
• Die M-Taste für 2 Sekunden lang drücken, um die Decoder-Nummer und das Pixelvielfaches einzurichten.
  Kurz die M-Taste drücken, um zwischen zwei Elementen zu wechseln.
  Die ◀- oder ▶-Taste drücken, um den Wert jedes Elements einzustellen.
  Decoder-Nummer (Anzeige "dno"): DMX-Decoder-Kanalnummer, Bereich ist 003-600 (für RGB).
  Pixelvielfaches (Anzeige "Pno"): Jede 3 DMX-Kanäle steuern die Länge (für RGB), Bereich ist 001-Pixellänge.
  Die M-Taste für 2 Sekunden lang drücken, oder nach 10 Sekunden Inaktivität, beendet die Einstellung.
• Wenn ein DMX-Signal eingeht, wird automatisch der DMX-Decoder-Modus aktiviert.
  Zum Beispiel, wenn der DMX-SPI-Decoder mit einem RGB-Streifen verbunden ist:

  DMX-Daten von der DMX512-Konsole:

  DMX-SPI-Decoder-Ausgang (Startadresse: 001, Decoder-Kanalnummer: 18, Länge der Steuerung für jeweils 3 Kanäle: 1):


Modus 2

• Kurz die M-Taste drücken, bei Anzeige 001-512, die ◀- oder ▶-Taste drücken, um die DMX-Decoder-Startadresse zu ändern (001-512), langes Drücken für schnelle Anpassung.
  Zum Beispiel, wenn die DMX-Startadresse auf 001 eingestellt ist. Adresse 1 der DMX-Konsole ist für die Einstellung des dynamischen Lichttryps (32 Modi), Adresse 2 ist für die Helligkeitseinstellung (10 Stufen), Adresse 3 ist für die Geschwindigkeitseinstellung (10 Stufen). Langes Drücken der M-Taste für 2 Sekunden, oder nach 10 Sekunden Inaktivität, beendet die Einstellung.
• Adresse 1 der DMX-Konsole: dynamischer Lichtmodus

• Adresse 2 der DMX-Konsole: Helligkeit (wenn Adresse 2
• Adresse 3 der DMX-Konsole: Geschwindigkeit


Stand-alone-Modus

• Kurz die M-Taste drücken, bei Anzeige P01-P32, in den Stand-alone-Modus wechseln.

• Die ◀- oder ▶-Taste drücken, um die Nummer des dynamischen Modus zu ändern (P01-P32).
• Jeder Modus kann Geschwindigkeit und Helligkeit anpassen.
  Die M-Taste für 2 Sekunden lang drücken, um die Modusgeschwindigkeit und Helligkeit einzurichten.
  Kurz die M-Taste drücken, um zwischen zwei Elementen zu wechseln.
  Die ◀- oder ▶-Taste drücken, um den Wert jedes Elements einzustellen.
  Modusgeschwindigkeit: 1-10 Geschwindigkeitsstufen (S-1, S-9, S-F).

  Modushelligkeit: 1-10 Helligkeitsstufen (b-1, b-9, b-F).

  Die M-Taste für 2 Sekunden lang drücken, oder nach 10 Sekunden Inaktivität, beendet die Einstellung.
• Der Stand-alone-Modus wird nur aktiviert, wenn das DMX-Signal getrennt oder verloren ist.

Liste der dynamischen Modi

Werkseinstellungen wiederherstellen

• Lange die ◀- und ▶-Taste drücken, um die Werkseinstellungen wiederherzustellen, Anzeige "RES".
• Werkseinstellungen: DMX-Decoder-Modus, DMX-Decoder-Startadresse ist 1, Decoder-Nummer ist 510, Pixelvielfaches 1, dynamische Modusnummer ist 1, Chiptyp ist TM1809, RGB-Reihenfolge, Pixellänge ist 170, automatischer Leerbildschirm deaktiviert, keine gekoppelte RF-Fernbedienung.

RF-Modus

• Koppeln:
  Lange die M- und ▶-Taste für 2 Sekunden drücken, Anzeige "RLS", innerhalb von 5 Sekunden die Ein-/Aus-Taste der RGB-Fernbedienung drücken, Anzeige "RLO", Kopplung erfolgreich,
  dann die RF-Fernbedienung verwenden, um die Modusnummer zu ändern, Geschwindigkeit oder Helligkeit anzupassen.
• Löschen:
  Lange die M- und ▶-Taste für 5 Sekunden drücken, bis "RLE" angezeigt wird, alle gekoppelten RF-Fernbedienungen löschen.
