Frient Entry Sensor Pro - Handbuch für Sicherheitssensor

Produktbeschreibung

Der Tür-/Fenstersensor erkennt und meldet das Öffnen und Schließen von Türen und Fenstern. Einfach an jeder Tür oder jedem Fenster zu installieren, löst der Sensor ein Signal aus, wenn er geteilt wird. So erfahren Sie, wann ein Raum betreten wird, ob ein Fenster oder eine Tür offen gelassen wurde usw.

Vorsichtsmaßnahmen

• Beim Entfernen der Abdeckung für den Batteriewechsel kann elektrostatische Entladung elektronische Komponenten im Inneren beschädigen.
• Immer in Innenräumen montieren, da der Sensor nicht wasserdicht ist.
• Platzieren Sie den Sensor nicht in der Nähe von magnetischen oder elektromagnetischen Feldern. Dieses Gerät enthält einen Magneten. Der Magnet erzeugt ein Magnetfeld, das Schäden an Computerfestplatten, Magnetkarten, Datenspeichergeräten, Hörgeräten und Lautsprechern verursachen kann. Wir raten Ihnen daher dringend, den Magneten niemals in die Nähe elektronischer Geräte zu bringen.

Erste Schritte

1. Öffnen Sie das Gehäuse des Geräts, indem Sie die Befestigung oben am Gerät drücken, um die Frontplatte von der hinteren Abdeckung zu entfernen.
   a.

2. Legen Sie die beiliegenden Batterien polrichtig in das Gerät ein.
3. Schließen Sie das Gehäuse.
4. Der Tür-/Fenstersensor beginnt nun mit der Suche (bis zu 15 Minuten) nach einem Zigbee-Netzwerk, dem er beitreten kann.
5. Stellen Sie sicher, dass das Zigbee-Netzwerk für beitretende Geräte offen ist und den Tür-/Fenstersensor akzeptiert.
6. Während der Tür-/Fenstersensor nach einem Zigbee-Netzwerk sucht, blinkt die rote LED.
   b.

7. Wenn die rote LED aufhört zu blinken, hat der Tür-/Fenstersensor das Zigbee-Netzwerk erfolgreich verbunden.

Platzierung

• Platzieren Sie den Sensor in Innenräumen bei einer Temperatur zwischen 0-50 °C.
• Der Magnet muss auf der Seite des Sensors platziert werden, die mit einem kleinen Dreieck gekennzeichnet ist.
• Magnet und Sensor müssen auch dickenmäßig auf möglichst ähnlicher Höhe ausgerichtet/zentriert sein.
• Bei einem schwachen oder schlechten Signal ändern Sie den Standort des Tür-/Fenstersensors oder verstärken Sie das Signal mit einem Smart Plug.

Montage

• Reinigen Sie die Oberfläche vor der Montage.
• Der Tür-/Fenstersensor (a) sollte mit dem bereits auf der Rückseite von Sensor und Magnet angebrachten doppelseitigen Klebeband am Rahmen befestigt werden. Drücken Sie fest, um den Sensor zu sichern.
  c.

• Der Magnet (b) sollte an der Tür oder am Fenster nicht weiter als 5 mm vom Pfeil auf dem Sensor entfernt montiert werden.
• Es gibt viele Möglichkeiten, Sensor und Magnet zu montieren, da Fenster und Türen stark variieren. Am wichtigsten ist, dass der Magnet so nah wie möglich an dem Punkt am Sensor platziert wird, der durch den grauen Pfeil angezeigt wird.
  d.

• Der Sensor und der Magnet können auf separaten dreidimensionalen Ebenen platziert werden, obwohl dies die maximal zulässige Entfernung beeinflusst. Der Magnet kann auch entweder zur Seite des Sensors zeigend oder parallel dazu liegend platziert werden.

Testen

Sie können testen, ob die Positionierung von Sensor und Magnet korrekt ist, indem Sie überprüfen, ob das grüne Licht am Tür-/Fenstersensor blinkt, wenn Sie das Fenster/die Tür öffnen oder schließen.

Zurücksetzen

Ein Zurücksetzen ist erforderlich, wenn Sie Ihren Tür-/Fenstersensor mit einem anderen Gateway verbinden möchten oder wenn Sie einen Werksreset durchführen müssen, um anormales Verhalten zu beheben.

Der Reset-Knopf ist durch den kleinen Ring an der Vorderseite des Sensors gekennzeichnet.

SCHRITTE ZUM ZURÜCKSETZEN

1. Halten Sie den Reset-Knopf für ca. 14-16 Sekunden gedrückt.
2. Während Sie den Knopf gedrückt halten, blinkt die LED zuerst einmal, dann zweimal hintereinander und schließlich mehrfach hintereinander.
   e.

3. Lassen Sie den Knopf los, während die LED mehrmals hintereinander blinkt.
4. Nachdem Sie den Knopf losgelassen haben, zeigt die LED einen langen Blitz und der Reset ist abgeschlossen.

Modi

AKTIVIERUNGSMODUS

Ein einzelnes grünes Blinken bedeutet, dass sich Sensor und Magnet entweder voneinander weg oder aufeinander zu bewegen.
f.

GATEWAY-SUCHMODUS

Rotes Blinken jede Sekunde für einen längeren Zeitraum bedeutet, dass das Gerät nach einem Gateway sucht.

VERLORENE-VERBINDUNG-MODUS

Wenn die rote LED 3 Mal blinkt, bedeutet dies, dass das Gerät keine Verbindung zu einem Gateway herstellen konnte.

NIEDRIGER-BATTERIE-MODUS

Zwei aufeinanderfolgende rote LED-Blitze alle 60 Sekunden bedeuten, dass die Batterie ausgetauscht werden sollte.

Fehlerbehebung

• Wenn der Tür-/Fenstersensor beim Öffnen oder Schließen des Fensters oder der Tür nicht funktioniert, ist die wahrscheinliche Ursache eine fehlerhafte Batterie. Ersetzen Sie die Batterien, wenn sie verbraucht sind.
• Bei einem schlechten oder schwachen Signal ändern Sie den Standort des Tür-/Fenstersensors. Alternativ können Sie Ihr Gateway umplatzieren oder das Signal mit einem Smart Plug verstärken.
• Wenn die Suche nach einem Gateway abgelaufen ist, startet ein kurzer Druck auf den Knopf diese neu.

Batteriewechsel

EXPLOSIONSGEFAHR, WENN DIE BATTERIEN DURCH EINEN FALSCHEN TYP ERSETZT WERDEN. ENTSORGEN SIE DIE BATTERIEN GEMÄSS DEN ANWEISUNGEN.

Beim Entfernen der Abdeckung für den Batteriewechsel kann elektrostatische Entladung (ESD) elektronische Komponenten im Inneren beschädigen.

1. Öffnen Sie das Gehäuse des Geräts, indem Sie die Befestigung oben am Gerät drücken, um die Frontplatte von der hinteren Abdeckung zu entfernen.
2. Ersetzen Sie die Batterien unter Beachtung der Polaritäten. Der Tür-/Fenstersensor verwendet 2xAAA-Batterien.
3. Schließen Sie das Gehäuse.
4. Testen Sie den Tür-/Fenstersensor.

Weitere Informationen

Beachten Sie die örtlichen Vorschriften bezüglich der Informationen an Ihre Versicherungsgesellschaft bezüglich installierter Tür-/Fenstersensoren.

Entsorgung

Entsorgen Sie das Produkt und die Batterie am Ende ihrer Lebensdauer ordnungsgemäß. Dies ist Elektroschrott, der recycelt werden sollte.

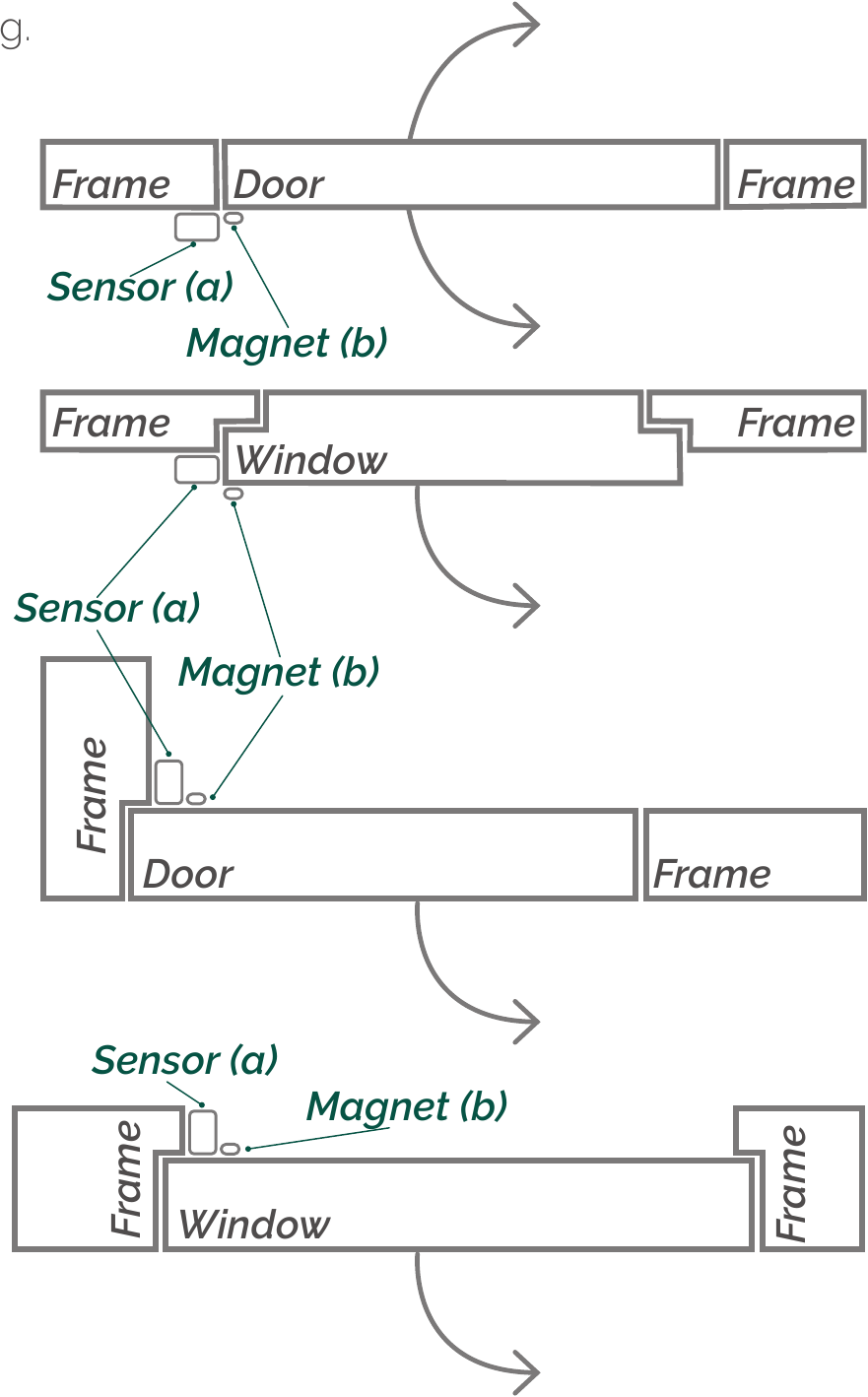

Platzierungsbeispiele - Draufsicht

• Der günstigste Abstand zwischen Sensor und Magnet beträgt 0,2-0,5 cm.
• Beachten Sie, dass auf magnetischen Oberflächen (z. B. Metalltür) der Abstand zwischen Sensor und Magnet 0,1-0,3 cm betragen muss.

Platzierungsbeispiele - Türen

h.

• Montieren Sie den Sensor unbedingt am Rahmen, um die Elektronik vor starken Vibrationen zu schützen.
• Sensor und Magnet sollten auf der Seite gegenüber dem Scharnier/Drehpunkt montiert werden.
• Achten Sie genau auf den auf dem Sensor aufgedruckten Pfeil. Dieser sollte auf den Magneten ausgerichtet sein. Der Abstand zwischen beiden sollte 5 mm nicht überschreiten.

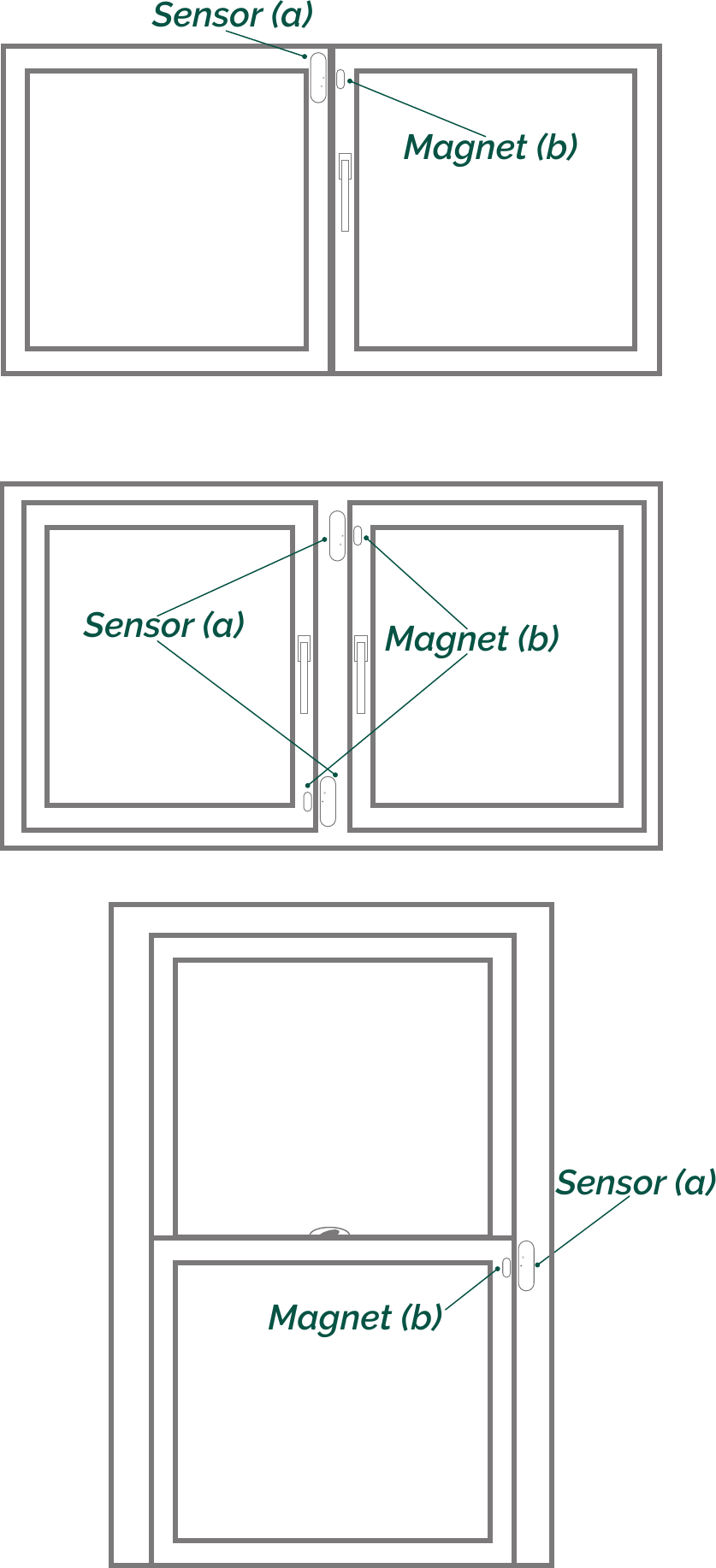

Platzierungsbeispiele - Fenster

i.

• Montieren Sie den Sensor unbedingt am Rahmen, um die Elektronik vor starken Vibrationen zu schützen.
• Sensor und Magnet sollten auf der Seite gegenüber dem Scharnier/Drehpunkt montiert werden.
• Alternativ kann bei Schiebefenstern der Sensor und der Magnet in vielen Positionen montiert werden, der Sensor sollte jedoch immer am Rahmen platziert werden.
• Achten Sie genau auf den auf dem Sensor aufgedruckten Pfeil. Dieser sollte auf den Magneten ausgerichtet sein. Der Abstand zwischen beiden sollte 5 mm nicht überschreiten.

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

Frient Entry Sensor Pro - Handbuch für Sicherheitssensor herunterladen
