Iblinds v3 - Controller-Handbuch

CHECKLISTE

ÜBERSICHT

KOMPONENTEN DER FENSTERJALOUSIE

TASTENFUNKTIONEN

AKKU LADEN

Akku vor dem ersten Gebrauch aufladen.

Verbinden Sie das Akkukabel mit dem roten Akkuanschluss. Verbinden Sie das USB-Ladekabel mit dem Micro-USB-Anschluss. Bewegen Sie den Akku-Schalter in die ON [I]-Position. Stecken Sie das USB-Netzteil in eine Steckdose.

Der Akku ist vollständig geladen, wenn die grüne LED leuchtet.

Verwenden Sie das USB-Kabel und das Netzteil, um den Akku etwa alle 5-6 Monate aufzuladen.

Das Solarpanel-Zubehör ist eine umweltfreundliche und sorgenfreie Methode, um den Akku geladen zu halten. Die Nutzung der Solarenergie eliminiert die Notwendigkeit, alle 5-6 Monate manuell aufzuladen.

INSTALLATION

1. Heben Sie die vorhandene Jalousie an und entfernen Sie sie dann von der Wandhalterung.

2. Entfernen Sie den vorhandenen Neigungsmechanismus.


Z-WAVE DEVICE SPECIFIC KEY (DSK) WICHTIGER HINWEIS
Diese Seite enthält wichtige Z-Wave S2 Informationen zu Ihrem Gerät. Sie können den untenstehenden QR-Code scannen, um sich direkt mit einem beliebigen Security 2 (S2) Z-Wave Controller zu verbinden oder die ersten 5 Ziffern des DSK eingeben, wenn Sie dazu aufgefordert werden. Bitte bewahren Sie ihn an einem sicheren Ort auf.
Z-Wave Device Specific Key (DSK)

3. Bevor Sie die Kippstange entfernen, notieren Sie sich die aktuelle Kippposition an jeder Kipptrommel. Entfernen Sie die Kippstange aus der Kopfschiene.

4. Installieren Sie den Ladeadapter in der Kopfschiene und befestigen Sie den Clip von unten. Die Kabel sollten zum äußeren Ende der Jalousie zeigen, wobei der Micro-USB-Anschluss nach vorne zeigt.


Beim Upgrade Ihres iblinds Motors von einer früheren Version ist es wichtig, den im neuen Kit enthaltenen Ladeadapter zu verwenden. Die Verwendung des alten Ladeadapters kann zu Schäden an der Elektronik führen.

5. Wählen Sie die Neigungswelle passend zu Größe und Form der Kippstange aus. Wenn die standardmäßig installierte Neigungswelle zu Ihrer Kippstange passt, fahren Sie mit Schritt 6 fort. Wenn nicht, entfernen Sie den Deckel mit dem mitgelieferten Inbusschlüssel und installieren Sie die passende Neigungswelle. Bringen Sie den Deckel wieder an.

6. Verbinden Sie das Akkukabel mit dem roten BAT-Anschluss. Verbinden Sie das Ladeadapterkabel mit dem USB-Anschluss. Wenn Sie das Solarpanel haben, verbinden Sie das Solaradapterkabel mit dem weißen SLR-Anschluss.

   Weitere Informationen zu Energieoptionen finden Sie auf unserer Support-Website – support.myiblinds.com

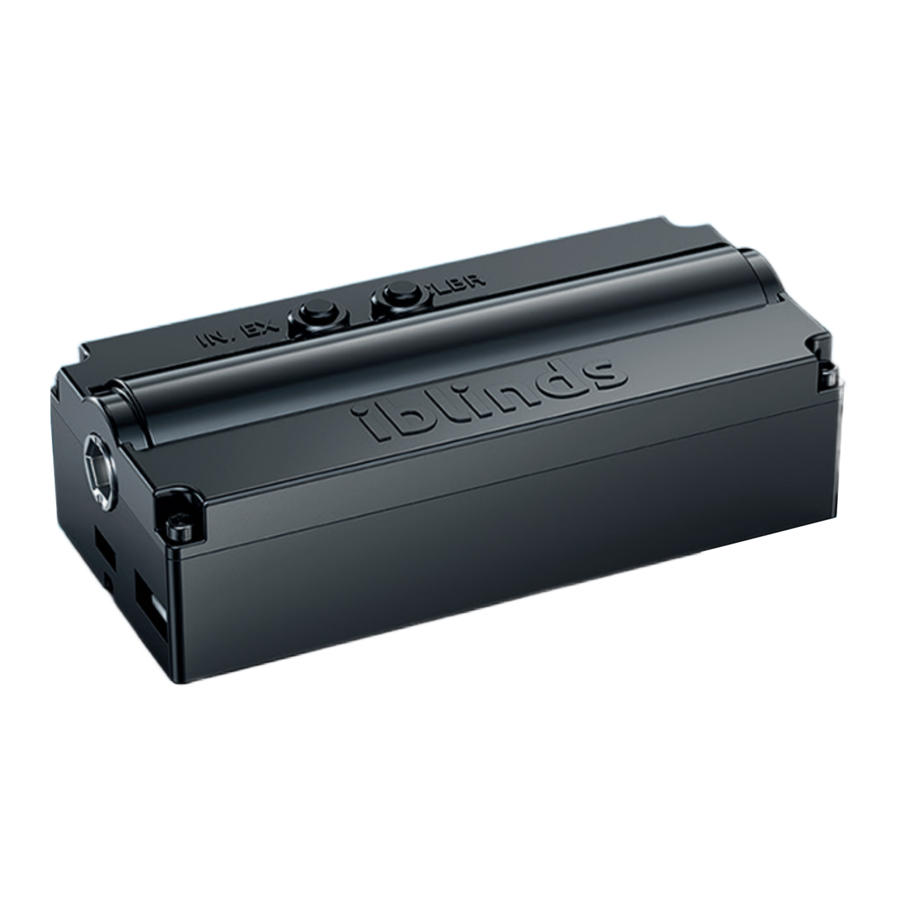

7. Installieren Sie den iBlind Motor in der Jalousie-Kopfschiene, wobei die Tasten nach hinten zeigen.

   Stellen Sie sicher, dass die Neigungswelle mit den Kippstangenlöchern in den Kipptrommeln ausgerichtet ist. Verwenden Sie bei Bedarf den mitgelieferten Höhenadapter.

8. Führen Sie die Kippstange wieder ein und drehen Sie sie, um sie durch die Welle zu führen. Achten Sie darauf, alle Kipptrommeln in derselben Ausrichtung zu halten. Eine fehlerhafte Ausrichtung der Kipptrommeln kann dazu führen, dass die Jalousien schräg kippen oder beschädigt werden.

9. Verstauen Sie die Kabel sorgfältig in der Kopfschiene. Achten Sie darauf, die versteckten Kabel so zu verlegen, dass sie die Kippstange oder andere bewegliche Mechanismen in der Kopfschiene nicht behindern.

10. Befolgen Sie die Anweisungen Ihres Z-Wave Controllers, um ihn in den Inklusionsmodus zu versetzen. Stellen Sie sicher, dass der Akku eingeschaltet ist [I].
    Drücken Sie die IN/EX-Taste 3 Mal und warten Sie, bis das Gerät erkannt und dem Z-Wave Netzwerk beigetreten ist.


Wenn Ihr Z-Wave Controller S2-Verschlüsselung unterstützt, geben Sie die ersten 5 Ziffern des DSK in die Benutzeroberfläche Ihres Controllers ein, falls dies angefordert wird. Der DSK befindet sich auf der Unterseite des iblinds Motors, auf der Verpackung und auf der letzten Seite dieser Kurzanleitung.

11. Installieren Sie die Jalousie in den Fensterhalterungen und senken Sie die Jalousien ab.

ANPASSUNGSPARAMETER

SUPPORT

Für spezifischen Hub-Support, Videos, Tipps zur Fehlerbehebung und einen Link zu unserem Community-Forum besuchen Sie bitte unsere Online-Support-Seite - support.myiblinds.com

Wenn Sie Fragen haben oder zusätzliche Unterstützung benötigen, senden Sie bitte eine Anfrage über unser Kontaktformular - myiblinds.com/pages/contact

Folgen Sie uns auf unseren sozialen Medien
@myiblinds
@iBlinds
@Myiblinds

©HAB Home Intelligence, LLC.
