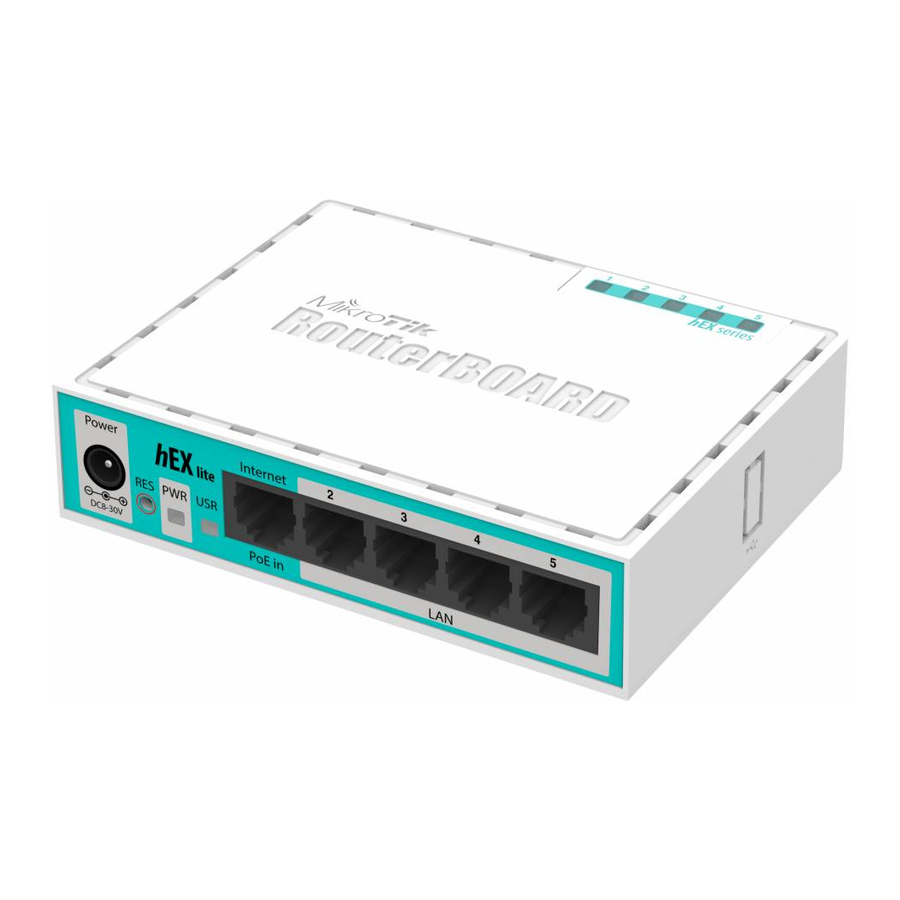

MikroTik hEX lite - Router-Handbuch

Inhalt

1 Inbetriebnahme
2 Montage
3 Stromversorgung
4 Konfiguration
5 Erweiterungssteckplätze und Ports
6 Reset-Taste
7 Spezifikationen
8 Unterstützung des Betriebssystems
9 Referenzen
10 Anleitung herunterladen
11 In anderen Sprachen

Inbetriebnahme

Wählen Sie Ihre Stromversorgungslösung; Möglichkeiten finden Sie im Abschnitt Stromversorgung.
Verbinden Sie Ihr Internetkabel mit Port 1 (beschriftet mit "Internet" (Internet)) und lokale Netzwerkcomputer mit den Ports 2-5.
Schließen Sie den direkten Stromeingangsanschluss an, wenn Sie PoE nicht verwenden, um das Gerät zu starten.
Das Gerät wird hochfahren und nach einem kurzen Piepton steht das Netzwerk zur Verbindung bereit.
Stellen Sie die IP-Konfiguration Ihres Computers auf automatisch (DHCP) ein.
Sobald Sie mit dem Netzwerk verbunden sind, öffnen Sie http://192.168.88.1 in Ihrem Webbrowser, um die Konfiguration zu starten; da standardmäßig kein Passwort festgelegt ist, werden Sie automatisch angemeldet.
Wir empfehlen, auf die Schaltfläche "Check for updates" (Nach Updates suchen) zu klicken und Ihre RouterOS-Software auf die neueste Version zu aktualisieren, um die beste Leistung und Stabilität zu gewährleisten.
Legen Sie Ihr Passwort in dem Bildschirm fest, der geladen wird.

Montage

Dieses Gerät ist für den Innenbereich konzipiert und kann auf einer ebenen Fläche platziert oder an der Wand montiert werden; Befestigungspunkte sind auf dem Bild unten dargestellt, Schrauben sind nicht im Lieferumfang enthalten. Schrauben der Größe 4x25 mm passen gut, je nach Wandbeschaffenheit können bei Bedarf Dübel 6x30 mm und ein 6 mm Bohrer verwendet werden.

Bei der Wandmontage ist darauf zu achten, dass die Kabeleinführung nach unten zeigt. Wir empfehlen die Verwendung von Cat5/6-Kabeln für unsere Geräte. Die IP-Schutzart für dieses Gerät ist IPX0.

Stromversorgung

Die Platine empfängt Strom über die Strombuchse oder über den ersten Ethernet-Port (Passive PoE):

Direkter Stromeingangsanschluss (5,5 mm außen und 2 mm innen, Buchse, Pin positiv) akzeptiert 6-30 V DC;
Der erste Ethernet-Port akzeptiert passive Power over Ethernet mit 6-30 V DC.

Normalerweise beträgt der Stromverbrauch dieses Geräts 2 W.

Konfiguration

Nach der Anmeldung empfehlen wir, auf die Schaltfläche "Check for updates" (Nach Updates suchen) im QuickSet-Menü zu klicken, da die Aktualisierung Ihrer RouterOS-Software auf die neueste Version die beste Leistung und Stabilität gewährleistet. Bei WLAN-Modellen stellen Sie bitte sicher, dass Sie das Land ausgewählt haben, in dem das Gerät verwendet wird, um den lokalen Vorschriften zu entsprechen.

RouterOS enthält viele Konfigurationsoptionen zusätzlich zu den in diesem Dokument beschriebenen. Wir empfehlen, hier zu beginnen, um sich mit den Möglichkeiten vertraut zu machen: http://mt.lv/help . Falls keine IP-Verbindung verfügbar ist, kann das Winbox-Tool (http://mt.lv/winbox ) verwendet werden, um über die MAC-Adresse des Geräts von der LAN-Seite aus eine Verbindung herzustellen (standardmäßig ist der gesamte Zugriff über den Internet-Port blockiert).

Zu Wiederherstellungszwecken ist es möglich, das Gerät über das Netzwerk zu booten, siehe Abschnitt Reset-Taste.

Erweiterungssteckplätze und Ports

Fünf individuelle Ethernet-Ports, die automatische Kreuz-/Geradekabelkorrektur (Auto MDI/X) unterstützen, sodass Sie sowohl gerade als auch Crossover-Kabel für die Verbindung mit anderen Netzwerkgeräten verwenden können. Der Ethernet-Port akzeptiert eine Stromversorgung von 6-30 V DC von einem passiven PoE-Injektor; 12 V oder mehr werden empfohlen, um Verluste in den Kabeln auszugleichen.

Reset-Taste

Die RouterBOOT-Reset-Taste hat die folgenden Funktionen. Drücken Sie die Taste und legen Sie die Stromversorgung an, dann:

Lassen Sie die Taste los, wenn eine grüne LED zu blinken beginnt, um die RouterOS-Konfiguration auf die Werkseinstellungen zurückzusetzen.
Lassen Sie die Taste los, wenn die LED dauerhaft grün leuchtet, um alle Konfigurationen zu löschen und alle Schnittstellen zu bridgen.
Lassen Sie die Taste los, nachdem die LED nicht mehr leuchtet (~20 Sekunden), damit das Gerät nach Netinstall-Servern sucht (erforderlich für die Neuinstallation von RouterOS über das Netzwerk).

Unabhängig von der oben verwendeten Option lädt das System den Backup RouterBOOT-Loader, wenn die Taste gedrückt wird, bevor das Gerät mit Strom versorgt wird. Nützlich für die RouterBOOT-Fehlerbehebung und -Wiederherstellung.

Spezifikationen

Weitere Informationen zu diesem Produkt, Spezifikationen und Bilder finden Sie auf unserer Webseite: https://mikrotik.com/product/RB750r2

Unterstützung des Betriebssystems

Das Gerät unterstützt RouterOS Softwareversion 6. Die spezifische werkseitig installierte Versionsnummer ist im RouterOS-Menü /system resource angegeben. Andere Betriebssysteme wurden nicht getestet.

Referenzen

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

MikroTik hEX lite - Router-Handbuch herunterladen
