Haftungsausschluss und Warnung

Herzlichen Glückwunsch zum Kauf Ihres neuen DJI-Produkts. Die Informationen in diesem Dokument betreffen Ihre Sicherheit sowie Ihre gesetzlichen Rechte und Pflichten. Lesen Sie dieses gesamte Dokument sorgfältig durch, um vor der Verwendung eine ordnungsgemäße Konfiguration zu gewährleisten. Das Nichtlesen und Nichtbefolgen der Anweisungen und Warnhinweise in diesem Dokument kann zu schweren Verletzungen bei Ihnen oder anderen Personen, zu Schäden an Ihrem DJI-Produkt oder zu Schäden an anderen Objekten in der Nähe führen. Dieses Dokument und alle anderen Begleitdokumente können nach alleinigem Ermessen von DJI geändert werden. Aktuelle Produktinformationen finden Sie unter http://www.dji.com auf der Produktseite für dieses Produkt.
Durch die Verwendung dieses Produkts erklären Sie hiermit, dass Sie diesen Haftungsausschluss und diese Warnung sorgfältig gelesen haben und dass Sie die hierin enthaltenen Geschäftsbedingungen verstehen und ihnen zustimmen. Sie stimmen zu, dass Sie allein für Ihr eigenes Verhalten bei der Verwendung dieses Produkts und für alle daraus resultierenden Konsequenzen verantwortlich sind. Sie stimmen zu, dieses Produkt nur für angemessene Zwecke und in Übereinstimmung mit allen anwendbaren Gesetzen, Regeln und Vorschriften sowie allen von DJI bereitgestellten und noch bereitzustellenden Bedingungen, Vorsichtsmaßnahmen, Praktiken, Richtlinien und Leitlinien zu verwenden.
DJI übernimmt keine Haftung für Schäden, Verletzungen oder jegliche rechtliche Verantwortung, die direkt oder indirekt aus der Verwendung dieses Produkts entstehen. Der Benutzer hat sichere und rechtmäßige Praktiken zu beachten, einschließlich, aber nicht beschränkt auf die in diesem Dokument dargelegten.

Einleitung

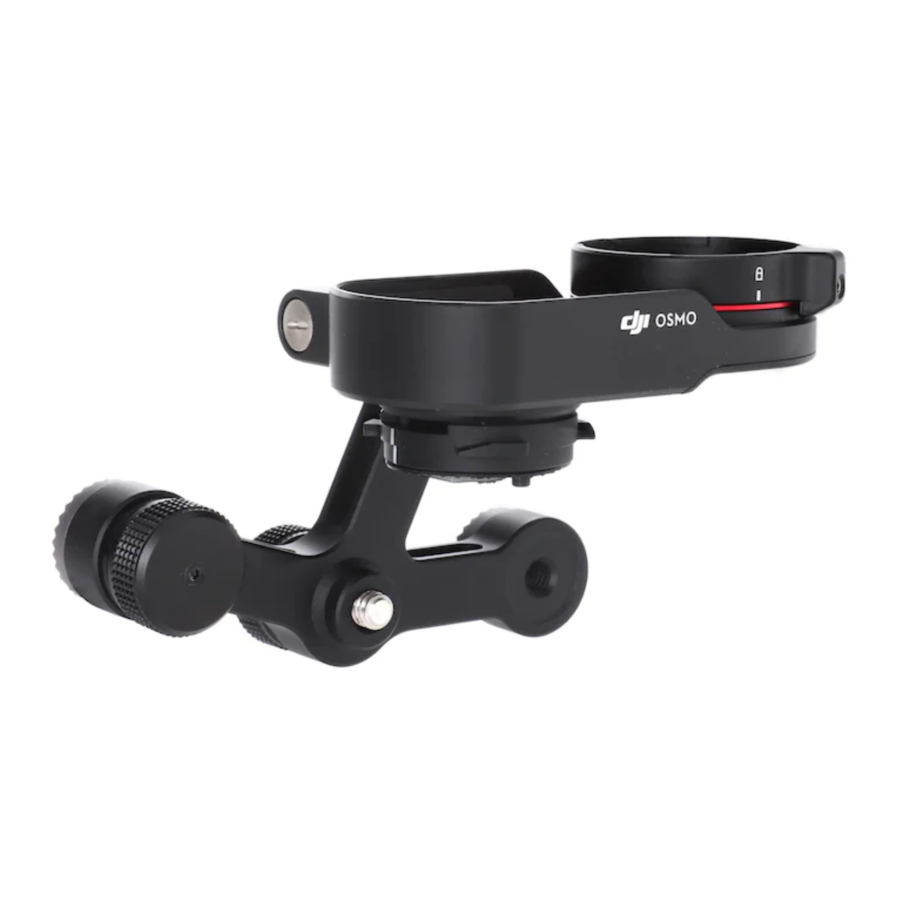

Der Osmo X5 Adapter ermöglicht die Verwendung der Zenmuse X5 Serie Gimbal und Kamera mit dem Osmo Griff. Er bietet auch einen Kommunikationsanschluss für den DJI Focus zur Steuerung von Blende und Fokus.

Teileübersicht

Gimbal-Sicherungsring
Kommunikationsanschluss
Griffanschluss
DJI Rosettenhalterung
Drehknopf

Spezifikationen

Gewicht: 155 g

Installation

Die Zenmuse X5 oder X5R muss am Osmo Griff mit Osmo Firmware v01.01.00.10 oder höher aktualisiert werden.

Montage des X5 Adapters am Osmo Griff

Drehen Sie den Gimbal-Sicherungsring in die entriegelte Position.
Führen Sie den Griffanschluss des X5 Adapters in den Gimbal-Sicherungsring des Osmo ein, indem Sie die jeweiligen weißen Markierungen ausrichten.
Verriegeln Sie den Gimbal-Sicherungsring.
Schrauben Sie den Drehknopf des X5 Adapters an die Rosettenhalterung an der Seite des Osmo Griffs.

Montage der Zenmuse X5 am X5 Adapter

Drehen Sie den Gimbal-Sicherungsring des X5 Adapters in die entriegelte Position.
Montieren Sie die Zenmuse X5 Gimbal und Kamera und stellen Sie sicher, dass der Schwenkmotor richtig im X5 Adapter sitzt.
Verriegeln Sie den Gimbal-Sicherungsring.

Montage des DJI Focus Remote Controllers am X5 Adapter

Befestigen Sie den Focus Remote Controller an einer der Rosettenhalterungen des X5 Adapters und ziehen Sie den Drehknopf fest, um ihn zu sichern.
Verbinden Sie die Kommunikationsanschlüsse des Focus Remote Controllers und des X5
Adapters mit dem DJI Focus-Osmo CAN-Bus-Kabel.

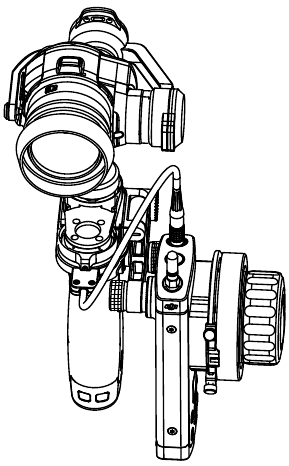

Der montierte Focus Remote Controller sollte so aussehen.

Das DJI Focus-Osmo CAN-Bus-Kabel kann im offiziellen DJI Store erworben werden. http://store.dji.com

Dieser Inhalt kann sich ändern.
Wenn Sie Fragen zu diesem Dokument haben, kontaktieren Sie DJI bitte per E-Mail an DocSupport@dji.com.
