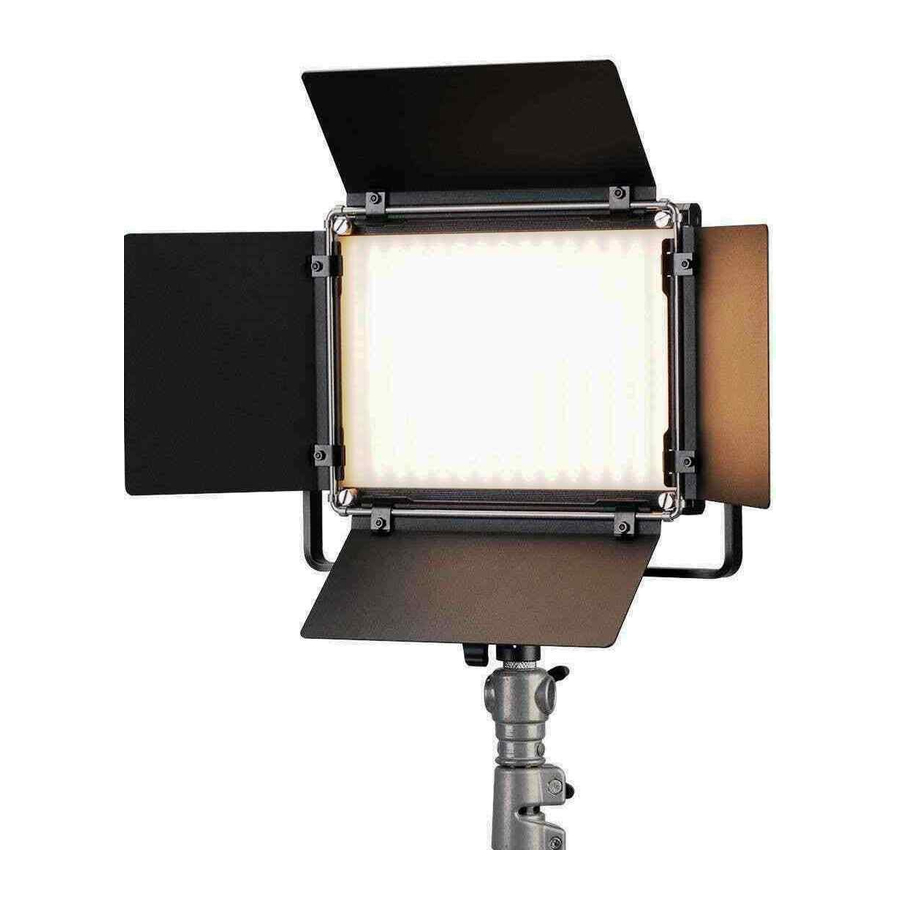

Phottix Kali50 - LED-Licht Handbuch

Merkmale

Die Phottix Kali50 Video-LED ist eine kompakte und leistungsstarke Lichtquelle für die Stand- und Videofotografie. Sie verwendet die neueste flimmerfreie LED-Technologie, was sie effizienter und langlebiger macht.

Die Kali50 bietet:

• 50W Leistung
• Langlebige, wärmearme LEDs
• Robustes, einteiliges Gehäuse aus Aluminium in Luftfahrtqualität
• Akku- / Netzbetriebsmodi
• Einstellbare Helligkeit und Farbtemperatur
• 2.4G Funkfernbedienung

Bitte beachten Sie:

• Richten Sie die LED nicht aus kurzer Entfernung direkt auf die Augen von Personen. Dies kann zu kurzfristigen Sehstörungen führen. Verwenden Sie die LED in einem Abstand von mindestens 1 m zum Motiv – oder verwenden Sie einen Reflektor/Diffusor, um das Licht zu mildern.
• Platzieren Sie die LED nicht in der Nähe von Alkohol oder entflammbaren Gegenständen.
• Platzieren Sie keine Flüssigkeiten auf oder in der Nähe der LED. Das Produkt ist nicht wasser-, spritzwasser- oder staubdicht.
• Verwenden Sie ein weiches Tuch und ein neutrales Reinigungsmittel, um die LED-Leuchte zu reinigen.
• Verwenden Sie keine starken Reinigungsmittel oder Lösungsmittel wie Verdünner, Benzin oder Alkohol, um die LED-Leuchte zu reinigen.
• Lagern Sie die LED nicht bei Temperaturen über +40°C, da hohe Temperaturen die Produktkomponenten beschädigen können.
• Verwenden Sie die LED nicht über längere Zeit im Freien bei direkter Sonneneinstrahlung, um eine Überhitzung und mögliche Beschädigung des Produkts zu vermeiden.

Teile

1. Akkuanschlüsse
2. Kontermuttern
3. LCD-Anzeige
4. Brightness Button (Helligkeitstaste)
5. Color Temperature Button (Farbtemperaturtaste)
6. Channel / Group Button (CH/Grp) (Kanal-/Gruppentaste)
7. Einstellrad
8. Netzadapteranschluss
9. Power / Battery / AC modes Switch (Ein-/Aus- / Akku- / Netzmodus-Schalter)
10. Battery Release Button (Akku-Entriegelungstaste)

Funkfernbedienung

1. LCD
2. Channel / Group button (CH/Grp) (Kanal-/Gruppentaste)
3. ON/OFF button (EIN/AUS-Taste)
4. + / - Adjustment Buttons (+ / - Einstelltasten)
5. Set Button (Set-Taste)

Montage und Einstellung der Kali50

1. Verwenden Sie die Montagehalterung, um die Kali50 an einem Lichtstativ oder einer anderen Halterung zu befestigen. Stellen Sie sicher, dass die Kontermutter der Montagehalterung fest angezogen ist.
2. Lösen und ziehen Sie die Kontermuttern an der Montagehalterung an, um den Winkel der Kali50 einzustellen.

Verwendung von NP-Akkus

1. Richten Sie den Akku mit dem Akkuanschluss aus.
2. Drücken Sie den Akku, bis er einrastet.
3. Bewegen Sie den Power / Battery / AC Modes Switch (Ein-/Aus- / Akku- / Netzmodus-Schalter) in die Position "Battery" (Akku).

Bitte beachten Sie:
Die Kali50 funktioniert nur mit 2 Stück NP-F750 oder NP-F960 Akkus.

Akkus entfernen

Drücken Sie den Battery Release Button (Akku-Entriegelungstaste) und entfernen Sie den Akku aus dem Akkufach der Kali50.

Verwendung von Netzstrom

1. Verbinden Sie den Netzadapter mit dem Netzadapteranschluss an der Kali50.
2. Stecken Sie das andere Ende des Netzadapters in eine Netzsteckdose.
3. Bewegen Sie den Power / Battery / AC Modes Switch (Ein-/Aus- / Akku- / Netzmodus-Schalter) in die Position "AC" (Netz).

Kali50 ausschalten

Bewegen Sie den Power / Battery / AC Modes Switch (Ein-/Aus- / Akku- / Netzmodus-Schalter) in die Mittelstellung.

Die LCD-Anzeige

Auf der Kali50 LCD-Anzeige

• Helligkeit wird von 01-100% angezeigt.
• Farbtemperatur wird von 3200K-5600K angezeigt.
• Kanal (CH) von 01-40
• Gruppe A/B/C
• Die geschätzte verbleibende Akkuleistung wird durch das Akkusymbol angezeigt.

Helligkeit und Farbtemperatur einstellen

1. Drücken Sie den Brightness button (Helligkeitstaste) und drehen Sie das Einstellrad, um die Leistung von 01–100% einzustellen.
2. Drücken Sie den Color temperature button (Farbtemperaturtaste) und drehen Sie das Einstellrad, um die Farbtemperatur von 3200K-5600K einzustellen.

Verwendung der Lichtklappen

Die im Lieferumfang der Kali50 enthaltenen Lichtklappen sind sehr nützlich zur Steuerung und Formung des Lichts.

Einstellung der Gruppe an der Kali50

1. Drücken Sie den Channel Button (CH/Grp) (Kanal-/Gruppentaste) an der Kali50.
2. Verwenden Sie das Einstellrad, um die Gruppe zwischen A/B/C einzustellen.

Einstellung des Funkkanals an der Kali50

1. Drücken Sie den Channel Button (CH/Grp) (Kanal-/Gruppentaste) zweimal an der Kali50.
2. Verwenden Sie das Einstellrad, um den Kanal von 01-40 einzustellen.

Bitte beachten Sie:
Kanal und Gruppe auf der Fernbedienung und der Kali50 müssen übereinstimmen, damit die Fernbedienung die Kali50 steuern kann.

Verwendung der Fernbedienung

Die Phottix Kali50 wird mit einer Funkfernbedienung geliefert. Mit dieser Fernbedienung kann die Kali50 aus bis zu 50 m Entfernung gesteuert werden.

Batterien in die Fernbedienung einlegen

1. Schieben Sie die hintere Abdeckung heraus.
2. Legen Sie 2 Stück AAA-Batterien ein.

Fernbedienung EIN-/AUSschalten

Halten Sie die ON/OFF button (EIN/AUS-Taste) an der Fernbedienung 1 Sekunde lang gedrückt, um die Fernbedienung EIN-/AUSzuschalten.

Helligkeit an der Fernbedienung einstellen

Drücken Sie die + / - buttons (+ / - Tasten), um die Leistung direkt von 01–100% einzustellen.

Farbtemperatur an der Fernbedienung einstellen

1. Drücken Sie die Set button (Set-Taste).
2. Drücken Sie die + / - buttons (+ / - Tasten), um die Farbtemperatur von 3200K-5600K einzustellen.
3. Drücken Sie die ON/OFF button (EIN/AUS-Taste), um zu bestätigen und zu beenden.

Kali50 über Fernbedienung EIN-/AUSschalten

1. Drücken Sie die ON/OFF button (EIN/AUS-Taste) an der Fernbedienung, um die Kali50 EIN-/AUSzuschalten.
2. Das LCD zeigt "OFF" (AUS) sowohl auf der Kali50 als auch auf der Fernbedienung an, wenn die Kali50 über die Fernbedienung ausgeschaltet wird.

Einstellung der Gruppe an der Fernbedienung

1. Drücken Sie die CH/Grp Button (Kanal-/Gruppentaste), um die Gruppeneinstellung aufzurufen.
2. Verwenden Sie die + / - buttons (+ / - Tasten), um die Gruppe zwischen A/B/C auszuwählen.
3. Drücken Sie die ON/OFF button (EIN/AUS-Taste), um zu bestätigen und zu beenden.

Einstellung des Funkkanals an der Fernbedienung

1. Drücken Sie die CH/Grp Button (Kanal-/Gruppentaste) zweimal, um die Kanaleinstellung aufzurufen.
2. Stellen Sie den Kanal von 01-40 mit den + / - buttons (+ / - Tasten) ein.
3. Drücken Sie die ON/OFF button (EIN/AUS-Taste), um zu bestätigen und zu beenden.

Technische Daten

Kali50

Fernbedienung

Lieferumfang

1. Kali50 LED-Panel
2. Fernbedienung
3. Netzadapter
4. EU-Stecker
5. US-Stecker
6. UK-Stecker
7. SAA-Stecker
