Patton PUH680 - Heizlüfter-Handbuch

MERKMALE - BEDIENUNG

TECHNISCHE DATEN

• Amps: 12.5
• Wattage: 1500W (+5% -10%)
• Betriebsspannung: 120V AC/60Hz

MONTAGEANLEITUNG

Nehmen Sie Ihren Heizlüfter und alle Teile vorsichtig aus dem Karton.
Es wird empfohlen, den Karton für die Lagerung außerhalb der Saison aufzubewahren.

Dieses Paket enthält

1 - Heizlüfter
1 - Tragegriff
2 - Schrauben

Montage des Griffs

1. Stellen Sie den Heizlüfter in aufrechter Position auf.
2. Verwenden Sie die mitgelieferten Schrauben, um den Tragegriff oben am Heizlüftergehäuse zu befestigen.

3. Ziehen Sie die Schrauben mit einem Schraubendreher fest an. Bitte stellen Sie sicher, dass die Schrauben nicht zu fest angezogen werden.

HINWEIS: DIESES GERÄT IST NUR FÜR DEN BODENGEBRAUCH BESTIMMT.

BEDIENUNGSANLEITUNG

1. Stellen Sie den Heizlüfter auf eine feste, ebene Oberfläche.
2. Vermeiden Sie eine Überlastung Ihres Stromkreises, indem Sie keine anderen Geräte mit hoher Wattzahl an derselben Steckdose verwenden. Mit 1500 Watt zieht dieses Gerät 12,5 Ampere.

Moduseinstellungen

1. Um den Heizlüfter in Betrieb zu nehmen, drehen Sie den Thermostatregler im Uhrzeigersinn auf die höchste Einstellung.
2. Schalten Sie den Wahlschalter auf Ihre gewünschte Heizeinstellung:
   1 - Low Heat (Niedrige Heizstufe)
   Der Heizlüfter läuft kontinuierlich mit 1350W.
   2 - High Heat (Hohe Heizstufe)
   Der Heizlüfter läuft kontinuierlich mit 1500W.
3. Die Betriebsanzeigeleuchte bleibt während des Betriebs an.

Thermostatregler

1. Drehen Sie den Thermostatregler im Uhrzeigersinn auf die höchste Position, um den Heizlüfter zu starten. Lassen Sie den Heizlüfter laufen und den Raum aufwärmen.
2. Wenn die gewünschte Temperatur/Komfortstufe erreicht ist, senken Sie die Temperatureinstellung, indem Sie den Thermostatregler gegen den Uhrzeigersinn drehen, bis der Heizlüfter den Betrieb einstellt.
3. Der Thermostat hält nun automatisch die voreingestellte Temperaturstufe bei, indem er den Heizlüfter EIN- und AUSSCHALTET.

HINWEIS: Es ist normal, dass der Heizlüfter EIN- und AUSschaltet, um die voreingestellte Temperatur zu halten. Um zu verhindern, dass das Gerät zyklisch arbeitet, erhöhen Sie die Temperatureinstellung.

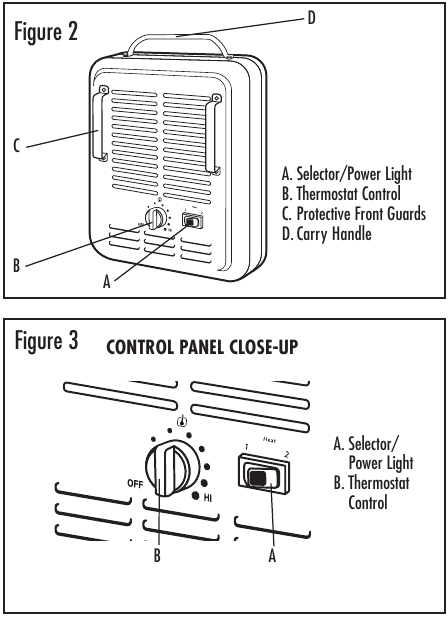

Abbildung 2

1. Wahlschalter/Betriebsanzeigeleuchte
2. Thermostatregler
3. Schutzgitter vorne
4. Tragegriff

Abbildung 3
BEDIENFELD NAHANSICHT

1. Wahlschalter/ Betriebsanzeigeleuchte
2. Thermostatregler

REINIGUNG/WARTUNG

Ziehen Sie vor der Reinigung immer den Netzstecker des Heizlüfters und lassen Sie ihn abkühlen.

1. Reinigen Sie das Gerät mit einem weichen Tuch, das mit einer milden Seifenlösung und Wasser befeuchtet ist.
2. Verwenden Sie NIEMALS scheuernde oder brennbare Lösungsmittel, um das Gerät zu reinigen.
3. Stellen Sie nach der Reinigung sicher, dass Sie das Gerät vollständig mit einem Tuch oder Handtuch trocknen.
4. Lagern Sie den Heizlüfter an einem kühlen, trockenen Ort.
5. Es wird empfohlen, das Gerät in seinem Originalkarton aufzubewahren.

AUTOMATISCHE SICHERHEITSABSCHALTUNG MIT SOFORTIGEM KIPPSCHUTZ

Dieser Heizlüfter ist mit einem Gesamtsicherheitssystem mit Kippschutz ausgestattet, das den Heizlüfter bei Überhitzung abschaltet.

Kippschutzabschaltung

Wenn das Gerät versehentlich umgestoßen wird, schaltet es sich ab. Zum Zurücksetzen stellen Sie den Heizlüfter einfach wieder in aufrechter Position auf eine ebene Fläche.

Überhitzungsabschaltung

Wenn eine potenzielle Übertemperatur erreicht wird, schaltet das System den Heizlüfter automatisch ab. Stellen Sie sicher, dass der Heizlüfter frei von allen Hindernissen ist. Er kann den Betrieb erst wieder aufnehmen, wenn der Benutzer das Gerät zurücksetzt.

ANLEITUNG ZUM ZURÜCKSETZEN

Wenn Ihr Heizlüfter abschaltet:

1. Stellen Sie den Regler auf OFF (AUS).
2. Ziehen Sie den Netzstecker des Geräts und warten Sie 30 Minuten.
3. Stecken Sie ihn ein und betreiben Sie ihn normal.

FEHLERSUCHE

Wenn Ihr Heizlüfter nicht funktioniert

• Der Thermostat ist möglicherweise zu niedrig eingestellt. Drehen Sie den Thermostatregler im Uhrzeigersinn, bis der Heizlüfter neu startet.
• Stellen Sie sicher, dass der Wahlschalter auf Low (Niedrig) (1) oder High (Hoch) (2) eingestellt ist.
• Stellen Sie sicher, dass die Steckdose oder der Schutzschalter funktioniert.
• Prüfen Sie auf Hindernisse. Wenn Sie ein Hindernis finden, schalten Sie den Heizlüfter OFF (AUS) und ZIEHEN SIE DEN NETZSTECKER DES GERÄTS. Entfernen Sie das Hindernis vorsichtig und befolgen Sie die Anweisungen zum Zurücksetzen.

Bitte versuchen Sie NICHT, den Heizlüfter zu öffnen oder zu reparieren.

Wenn Sie Fragen zu Ihrem Produkt haben oder mehr über andere Patton ® Produkte erfahren möchten, besuchen Sie unsere Website unter www.pattonproducts.com.
