Hioki 9555-10 - Sensorhandbuch

Übersicht

Mit diesem Gerät können Sie die Stromsensoren Modell 9270, 9271, 9272, 9277, 9278, 9279, 9709, 9272-10, CT6862, CT6863 als separate Einheiten verwenden. Es ist mit einem Hochleistungssensor für die einfache Messung von Stromwellenformen ausgestattet.
Verwenden Sie es als Eingangseinheit für verschiedene Strommessanwendungen in Kombination mit einem Schreiber, Oszilloskop, Voltmeter usw.

Erstprüfung

Wenn Sie das Gerät erhalten, überprüfen Sie es sorgfältig, um sicherzustellen, dass keine Transportschäden aufgetreten sind. Überprüfen Sie insbesondere das Zubehör, die Bedienfeldschalter und die Anschlüsse. Wenn Schäden offensichtlich sind oder das Gerät nicht gemäß den Spezifikationen funktioniert, wenden Sie sich an Ihren Händler oder Hioki-Vertreter.

Wartung und Service

• Reinigen Sie das Gerät vorsichtig mit einem weichen Tuch, das mit Wasser oder einem milden Reinigungsmittel angefeuchtet ist. Verwenden Sie niemals Lösungsmittel wie Benzol, Alkohol, Aceton, Äther, Ketone, Verdünner oder Benzin, da diese das Gehäuse verformen und verfärben können.
• Sollte das Gerät eine Fehlfunktion aufweisen, vergewissern Sie sich, dass die Batterien nicht entladen sind und dass die Messleitungen, Sonden und Sicherungen nicht unterbrochen sind, bevor Sie sich an Ihren Händler oder Hioki-Vertreter wenden.

HINWEIS
Verpacken Sie das Gerät so, dass es während des Versands nicht beschädigt wird, und fügen Sie eine Beschreibung bestehender Schäden bei. Wir können keine Verantwortung für Schäden übernehmen, die während des Versands entstehen.

Anwendungshinweise
Beachten Sie diese Vorsichtsmaßnahmen, um einen sicheren Betrieb zu gewährleisten und den vollen Nutzen der verschiedenen Funktionen zu erzielen.

• Beachten Sie unbedingt alle Betriebsvorsichtsmaßnahmen für das Wellenform-Überwachungsinstrument (Oszilloskop oder Schreiber) und andere Messinstrumente, an die der STROMSENSOR (siehe Spezifikationen) mit diesem Gerät angeschlossen wird.
• Wenn Sie ein Messinstrument verwenden, das keine Isolation zwischen seinen Eingangsklemmen und dem Gehäuse oder anderen Eingangsklemmen bietet, beachten Sie bitte die folgenden Punkte.
  Wenn ein Signal an eine andere Eingangsklemme als die angeschlossen wird, an die der STROMSENSOR angeschlossen ist, verbinden Sie die erdseitige Klemme nicht mit einem Potenzial, das nicht Masse ist. Andernfalls fließt ein Kurzschlussstrom über den STROMSENSOR oder dieses Gerät von der Erdungsklemme, was einen elektrischen Unfall oder Schäden verursachen könnte.

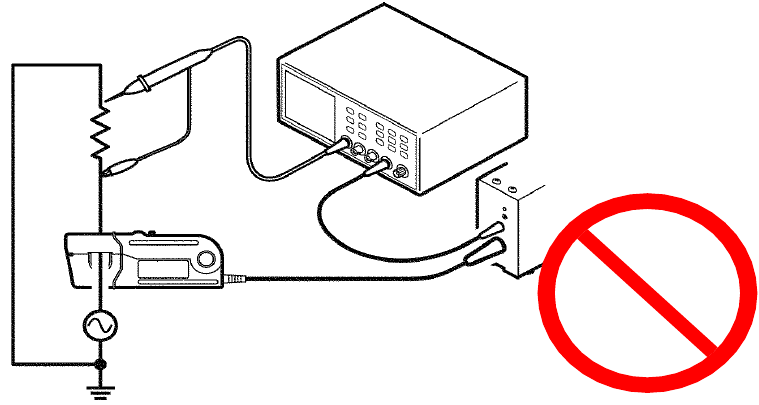

  Schließen Sie das Prüfgerät niemals wie in der Abbildung gezeigt an.

• Bevor Sie das Gerät einschalten, stellen Sie sicher, dass die Versorgungsspannung der auf dem Stromanschluss angegebenen Spannung entspricht. Der Anschluss an eine ungeeignete Versorgungsspannung kann das Gerät beschädigen und eine elektrische Gefahr darstellen.
• Verwenden Sie nur den mitgelieferten AC ADAPTER Modell 9418-15. Der Eingangsspannungsbereich des AC-Adapters beträgt 100 bis 240 VAC (mit ±10% Stabilität) bei 50/60 Hz. Um elektrische Gefahren und Schäden am Gerät zu vermeiden, legen Sie keine Spannung außerhalb dieses Bereichs an.

• Achten Sie darauf, Spannungen nicht unsachgemäß anzuschließen, da die interne Schaltung zerstört werden könnte.
• Schalten Sie das Gerät aus, bevor Sie das Netzkabel abziehen.
• Um Schäden am Gerät zu vermeiden, schließen Sie den Ausgangsanschluss nicht kurz und legen Sie keine Spannung an den Ausgangsanschluss an.
• Da ± 12 V vom Anschluss am Gerät zur Stromversorgung des Sensors ausgegeben werden, stecken Sie nichts in diesen Anschluss außer dem Sensoranschluss.
• Um Schäden an den angeschlossenen Instrumenten und dem Sensor zu vermeiden, schließen Sie einen Sensor niemals an oder trennen Sie ihn niemals, während das Gerät eingeschaltet ist oder während der Sensor um einen Leiter geklemmt ist.
• Um das Netzkabel nicht zu beschädigen, fassen Sie beim Herausziehen aus der Steckdose den Stecker, nicht das Kabel an.
• Wenn das Gerät ausgeschaltet ist, legen Sie keine Spannung oder Strom an den Zangensensor an. Dies kann das Gerät beschädigen.
• Um Schäden am Gerät zu vermeiden, schützen Sie es beim Transport und bei der Handhabung vor physischen Stößen. Achten Sie besonders darauf, Stöße durch Herunterfallen zu vermeiden.
• Lagern oder verwenden Sie das Gerät nicht an Orten, an denen es direkter Sonneneinstrahlung, hohen Temperaturen oder Feuchtigkeit oder Kondensation ausgesetzt sein könnte. Unter solchen Bedingungen kann das Gerät beschädigt werden und die Isolation kann sich verschlechtern, sodass es die Spezifikationen nicht mehr erfüllt.
• Vermeiden Sie es, auf Kabel zu treten oder sie einzuklemmen, da dies die Kabelisolation beschädigen könnte.
• Halten Sie die Kabel von Wärmequellen fern, da blanke Leiter freigelegt werden könnten, wenn die Isolation schmilzt.
• Verwenden Sie das ANSCHLUSSKABEL 9217 (Kunstharz) beim Anschluss an einen isolierten BNC-Anschluss und das ANSCHLUSSKABEL 9165 (Metall) beim Anschluss an einen metallischen BNC-Anschluss. Wenn Sie ein metallisches BNC-Kabel an einen isolierten BNC-Anschluss anschließen, kann der isolierte BNC-Anschluss beschädigt werden und das angeschlossene Gerät kann Schaden nehmen.

HINWEIS

• Korrekte Messungen können in der Nähe von starken Magnetfeldern, wie z. B. in der Nähe von Transformatoren und Hochstromleitern, oder in der Nähe von starken elektromagnetischen Feldern, wie z. B. in der Nähe von Funksendern, unmöglich sein.
• Dieses Gerät kann Störungen verursachen, wenn es in Wohngebieten verwendet wird. Eine solche Verwendung muss vermieden werden, es sei denn, der Benutzer ergreift besondere Maßnahmen zur Reduzierung elektromagnetischer Emissionen, um Störungen des Empfangs von Radio- und Fernsehsendungen zu verhindern.

Bezeichnungen der Teile

Messverfahren

Vorbereitende Prüfungen
Vergewissern Sie sich vor der ersten Benutzung des Geräts, dass es normal funktioniert, um sicherzustellen, dass keine Schäden während der Lagerung oder des Versands aufgetreten sind. Wenn Sie Schäden feststellen, wenden Sie sich an Ihren Händler oder Hioki-Vertreter.

1. Vergewissern Sie sich, dass der Netzschalter AUS ist, schließen Sie dann den AC ADAPTER und das Netzkabel an. Führen Sie das Kabel des AC ADAPTERs unbedingt wie im Diagramm links gezeigt durch die Verriegelungsklemme, um ein Trennen zu verhindern.

2. Schließen Sie den Zangensensor an den Sensoranschluss an.

3. Schalten Sie den Netzschalter EIN und vergewissern Sie sich, dass die Leistungsanzeige leuchtet.

   Bei Verwendung von 9277, 9278 oder 9279 können Sie die Entmagnetisierung durch Drücken der Taste DEMAG SW aktivieren.
4. Klemmen Sie den zu messenden Leiter ein und führen Sie die Messung durch.


HINWEIS

• Verwenden Sie ein Messgerät mit einem Eingangswiderstand von 1 M oder mehr.
• Wenn die Leistungsanzeige beim Einschalten des Geräts nicht leuchtet, ist das Gerät wahrscheinlich beschädigt.
• Beachten Sie auch die Bedienungsanleitung des Zangensensors.

Spezifikationen

Allgemeine Spezifikationen

Spezifikationen

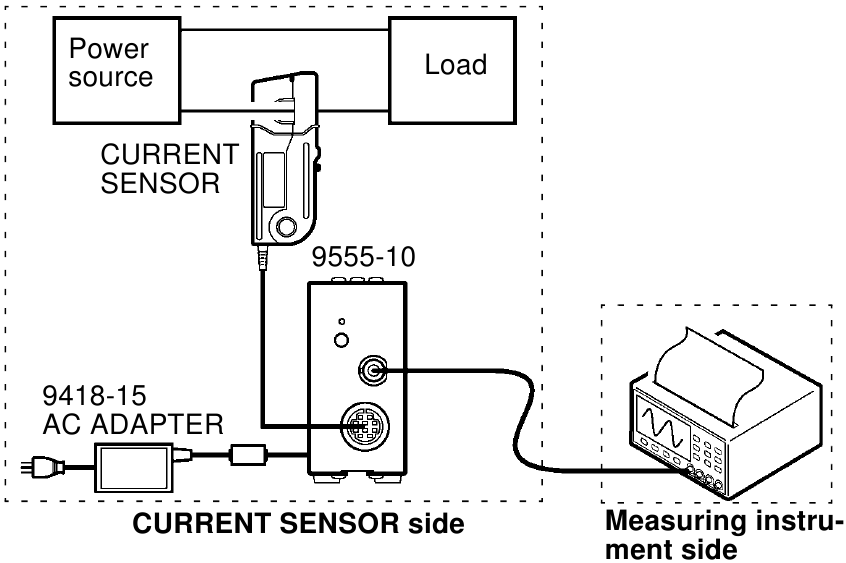

Anwendungsbeispiel

Ist der Abstand zwischen dem Messort des Stroms und dem Messinstrument größer als die Länge des STROMSENSOR-Kabels, ist eine Messung durch Verlängerung über den Analogausgang des 9555-10 möglich. Beachten Sie, dass Effekte wie Rauschen auftreten können.
