Stem ceiling1 - Handbuch für Mikrofon-Array

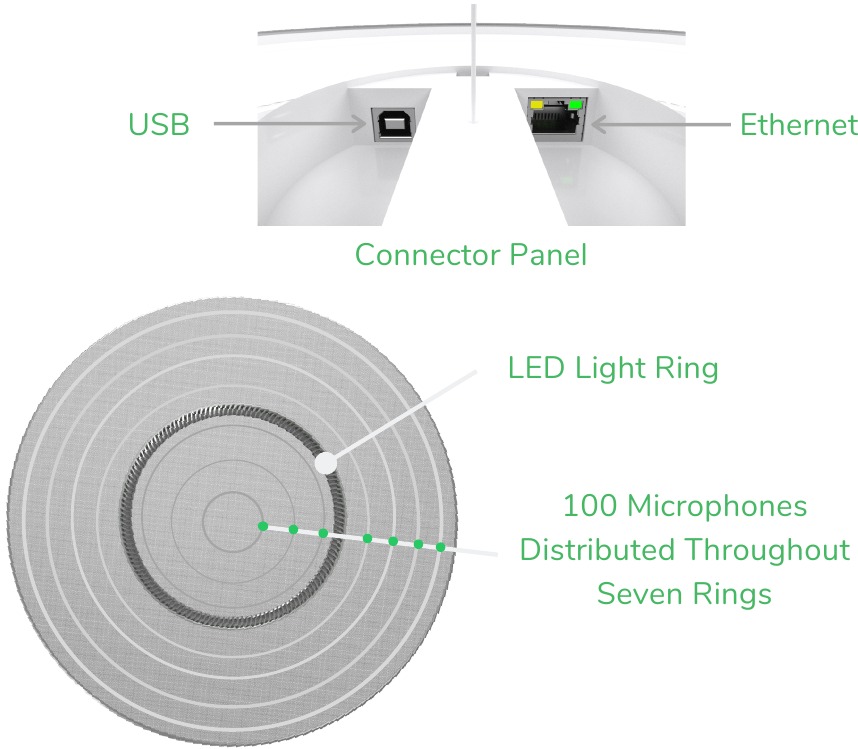

Übersicht

Stem Ceiling ist ein Mikrofon-Array, das für die Montage über einem Konferenzraum konzipiert wurde. Ob flach an einer Rasterdecke montiert oder wie ein Kronleuchter abgehängt, Ceiling bietet Ihnen die Ästhetik, die Sie benötigen, mit kompromissloser Leistung. Die 100 integrierten Mikrofone von Ceiling und drei Array-Optionen (breit, mittel und schmal) konzentrieren sich auf den Sprecher, sodass Sie sich auf Ihr Meeting konzentrieren können.

Einrichtung

Alle Stem Endpunkte können als eigenständige Einzelgeräte oder im Verbund mit anderen Geräten innerhalb des Stem Ökosystems verwendet werden. Wenn Sie dieses Gerät als einzelne Einheit verwenden möchten, befolgen Sie die Anweisungen für die Standalone-Einrichtung. Wenn Sie mehrere Stem Geräte in Ihrem Raum verwenden möchten, fahren Sie mit den Anweisungen für die Einrichtung mehrerer Geräte fort.

Standalone-Einrichtung (Option 1)

Hinweis: Da Ceiling keine Lautsprecher besitzt, sollte die Standalone-Einrichtung nur zur Audioaufnahme verwendet werden. Wenn Sie dieses Gerät für Konferenzen verwenden möchten, beachten Sie bitte die Einrichtung mit mehreren Geräten, damit Sie entweder ein anderes Stem Gerät mit Lautsprechern nutzen oder es zusammen mit einem Hub installieren können, der Ihnen den Anschluss externer Lautsprecher ermöglicht.

1. Montieren Sie das Gerät an einem gewünschten Ort im Raum.
2. Verbinden Sie das Gerät mit einem Ethernet-Kabel mit einem Netzwerk, das PoE+ unterstützt. Diese Verbindung versorgt das Gerät mit Strom, Daten und anderen IoT- und SIP-Funktionen.
   Hinweis: Wenn Ihr Netzwerk PoE+ nicht unterstützt, sollten Sie einen separaten PoE+-Injektor oder einen PoE+-fähigen Switch erwerben.
3. Wenn Sie Videokonferenzfunktionen benötigen, verwenden Sie das mitgelieferte USB-Typ-B-Kabel und verbinden Sie das Gerät mit Ihrem PC.
4. Zu guter Letzt empfehlen wir Ihnen, die Einrichtung Ihres Raumes über die Stem Ecosystem Plattform abzuschließen. Weitere Informationen zur Einrichtung Ihres Raumes finden Sie unter stemaudio.com/manuals oder stemaudio.com/videos
   Hinweis: Die Ecosystem Plattform ist auf dem Stem Control oder in iOS-, Windows- und Android-Apps verfügbar. Sie können auch über Ihren Webbrowser auf die Plattform zugreifen, indem Sie die IP-Adresse des Produkts eingeben.
5. Das war's! Ihr Ceiling ist nun als Standalone-Gerät einsatzbereit.

Einrichtung mit mehreren Geräten (Option 2)

1. Montieren Sie das Gerät an einem gewünschten Ort im Raum.
2. Verbinden Sie das Gerät mit einem Ethernet-Kabel mit einem Netzwerk, das PoE+ unterstützt. Diese Verbindung versorgt das Gerät mit Strom, Daten und anderen IoT- und SIP-Funktionen.
   Hinweis: Wenn Ihr Netzwerk PoE+ nicht unterstützt, sollten Sie einen separaten PoE+-Injektor oder einen PoE+-fähigen Switch erwerben.
3. Wenn Sie mehrere Stem Geräte in einem Raum einrichten, stellen Sie sicher, dass Sie einen Hub besitzen. Die gesamte Kommunikation zwischen dem Gerät und dem entfernten Ende erfolgt über den Hub, daher ist keine USB-Verbindung erforderlich.
4. Da Ceiling keine Lautsprecher besitzt, stellen Sie sicher, dass Sie auch ein Stem Wall oder Stem Table im Raum verwenden (beide haben Lautsprecher). Andernfalls können Sie externe Lautsprecher an Ihren Hub anschließen, um Ton wiederzugeben.
5. Sie müssen die Einrichtung Ihres Raumes über die Stem Ecosystem Plattform abschließen. Weitere Informationen zur Einrichtung Ihres Raumes finden Sie unter stemaudio.com/manuals oder stemaudio.com/videos
   Hinweis: Die Ecosystem Plattform ist auf dem Stem Control oder in iOS-, Windows- und Android-Apps verfügbar. Sie können auch über Ihren Webbrowser auf die Plattform zugreifen, indem Sie die IP-Adresse des Produkts eingeben.
6. Das war's! Ihr Ceiling ist nun für die Zusammenarbeit innerhalb des Stem Ökosystems eingerichtet.

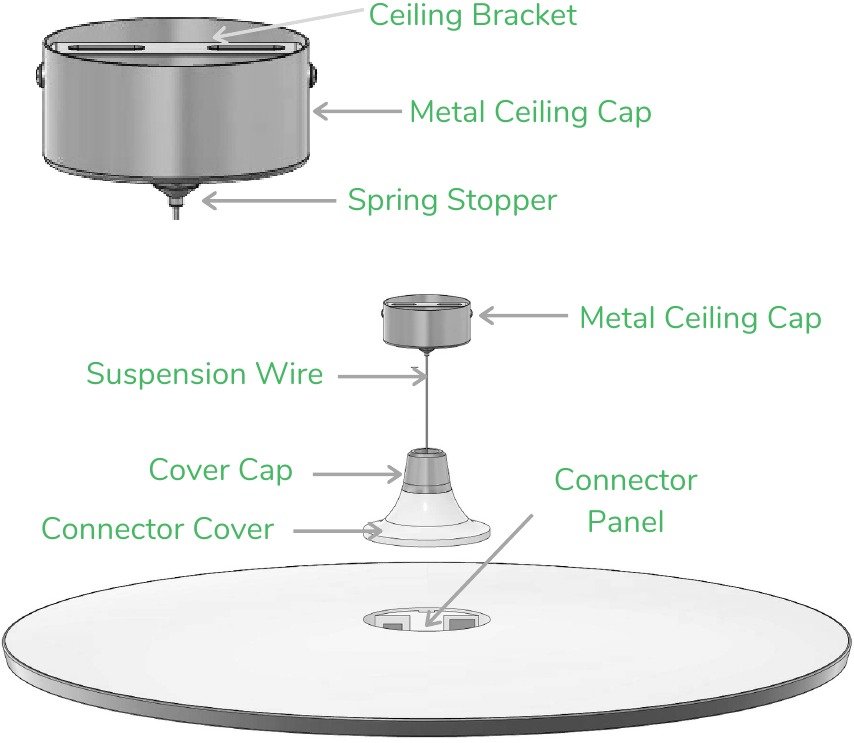

Abgehängte "Kronleuchter"-Montage

1. Verbinden Sie das erforderliche Ethernet- und optionale USB-Kabel mit dem Gerät.
2. Befestigen Sie den Draht mit der Schraube am unteren Ende des Aufhängedrahtes am Gerät.
3. Schieben Sie die Steckerabdeckung und die Abdeckkappe über den Aufhängedraht.
4. Richten Sie die Kunststoff-Steckerabdeckung an den Vertiefungen aus und rasten Sie sie vorsichtig ein, gefolgt von der Abdeckkappe.
5. Schrauben Sie die Deckenhalterung von der Metall-Deckenkappe ab und befestigen Sie die Halterung an einer tragenden Struktur.
6. Führen Sie alle Kabel durch die Kabelöffnung an der Metall-Deckenkappe und verbinden Sie das Aufhängeseil, indem Sie den Federstopper nach oben drücken und den Draht hindurchführen.
7. Nun können Sie die gewünschte Aufhängelänge für das Kabel bestimmen.
8. Schrauben Sie abschließend die Metall-Deckenkappe in die Deckenhalterung, um die Installation abzuschließen.

Flache Montage

1. Stellen Sie zunächst alle erforderlichen Verbindungen an Ihrem Ceiling-Gerät her.
2. Befestigen Sie dann das Ceiling-Gerät mit der mitgelieferten Mittelschraube an der ebenfalls mitgelieferten geraden Halterung.
3. Setzen Sie anschließend das Ceiling-Gerät mit der befestigten geraden Halterung in die mitgelieferte quadratische Halterung ein.
4. Richten Sie dann die Löcher an der Seite der Halterung mit den Löchern an der Seite der Montagehalterung aus und verwenden Sie Schrauben, um die Halterung mit der Montagehalterung zu verbinden.
5. Sobald das Gerät mit der quadratischen Halterung verbunden ist, ist es an der Zeit, es in die Rasterdecke einzusetzen.
6. Nachdem das Gerät in die Rasterdecke eingesetzt wurde, stellen Sie sicher, dass es mit den Drahtlöchern an den Ecken der quadratischen Halterung und dem mitgelieferten Gripple-Kit an der Struktur befestigt ist.
7. Das war's! Ihr Ceiling ist nun flach montiert!

Lichtanzeige

Produktspezifikationen

Anschlüsse

• USB: USB Typ B
• Ethernet: RJ45-Anschluss (erfordert PoE+)

Spezifikationen

• Frequenzgang 50 Hz – 16 kHz
• Übertragungspegel (Spitze): 90 dB SPL @ 1 kHz aus 1 m (5 Watt RMS)
• Geräuschunterdrückung > 15 dB (ohne pumpende Geräusche)
• 100 % Vollduplex – keine Dämpfung (in beide Richtungen) während des Vollduplex-Betriebs
• High-End-Leistung gemäß ITU-T G.167
• Akustische Echounterdrückung > 40 dB mit einer Konversionsgeschwindigkeit von 40 dB/Sek.
• Restliches Echo wird auf das Umgebungsgeräuschpegel unterdrückt, wodurch ein künstliches Absenken des Signals verhindert wird
• 100 hochwertige Richtmikrofone
• Algorithmus zur Richtungsfindung (bestimmt die Anwesenheit und Richtung eines Sprechers)
• Automatische Anpassung des Sprachpegels (AGC)
• Gewicht der Deckenplatte: 7.5 lbs. (3,4 kg)
• Gewicht des Deckenmikrofons: 9 lbs. (4,1 kg)
• Abmessungen der Deckenplatte: Länge: 23.5 in. (59,7 cm) Breite: 23.5 in (59,7cm) Höhe: 1.25 in. (3,2 cm)
• Abmessungen des Deckenmikrofons: Durchmesser: 21.5 in. (54,6 cm) Höhe am Rand: 0.5 in. (1,8 cm) Höhe in der Mitte: 1.75 in (4,4 cm)
• Stromverbrauch: PoE+ 802.3 at Typ 2
• Betriebssysteme: Windows 98 und höher / Linux / MacOS.

Entspricht

• AS/NZS CISPR 32:2015
• EN 55032:2012/AC:2013
• VCCI 32-1
• FCC 15.109:2019
• FCC 15.109(g):2019
• ICES-003:2016 updated April 2017
